炸裂!AI 服务器 “高烧” 不退?液冷泵浦成救命稻草,英伟达已押注
AI 算力狂飙，散热卡死增长命脉
当英伟达 GB200 单机柜功率达120kW、GB300 飙升至140kW，单颗 GPU 功耗突破1.8kW，传统风冷彻底失效 —— 风扇满转噪音超75dB、PUE 高达 1.8-2.0，服务器因过热降频、宕机频发，单次故障损失动辄千万。
英伟达Blackwell NVL72 采用三级异构计算架构，构建起“CPU-GPU – 超级芯片”的协同计算网络。
1.1 GB200 超级芯片的异构融合
每个 GB200 超级芯片通过NVLink-C2C 3.0 互连技术，将 1 颗 Grace CPU 与 2 颗 B200/B300 GPU 封装为异构计算单元：
1.Grace CPU：基于 Arm Neoverse V2 架构，36 核设计，搭载 96MB L3 缓存，通过 1.3TB/s 的 LPDDR5X 内存带宽支撑数据预处理。
2.B200/B300 GPU：基于 Blackwell 架构，单颗集成 144GB HBM3e 显存，显存带宽达 5.3TB/s（B300 升级至 5.7TB/s）。
3.互连技术：NVLink-C2C 3.0 提供 900GB/s 的芯片间带宽，较上一代提升 2.5 倍，实现 CPU 与 GPU 的低延迟数据交互。
1.2 机柜级高密度集成方案

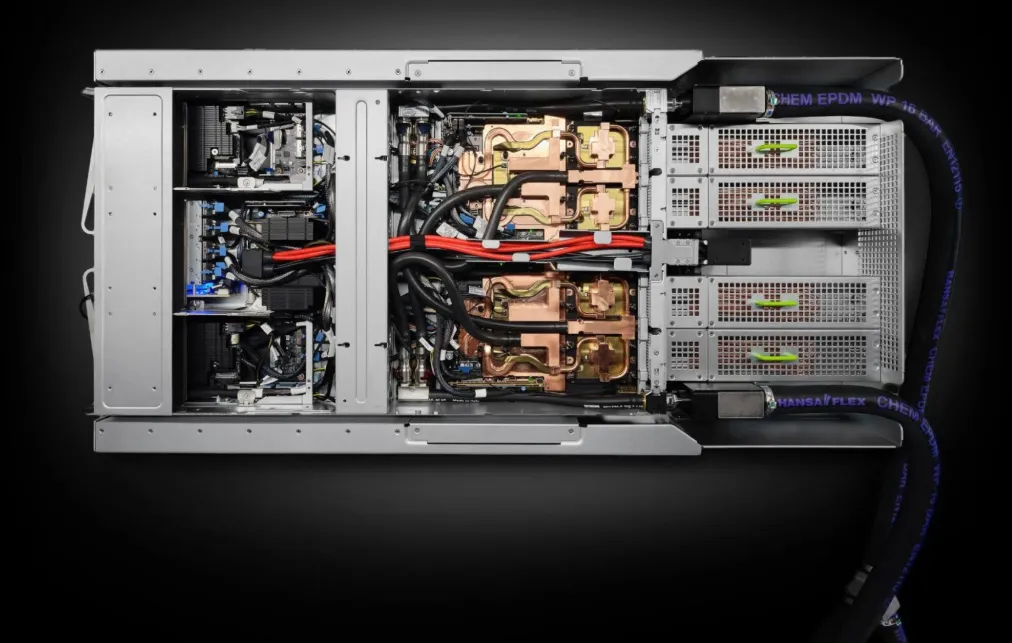

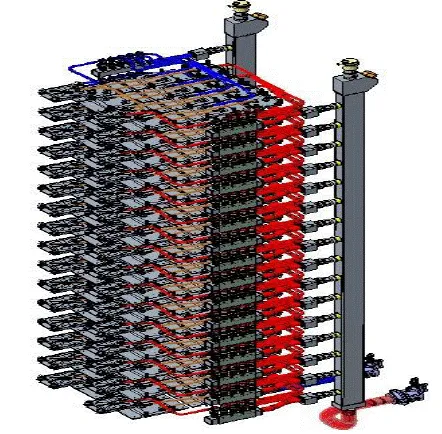

整个机柜采用 18 个计算托盘的模块化设计：
1.每个托盘尺寸为 2U，集成 2 个 GB200 超级芯片，形成“4 GPU + 2 CPU” 的计算单元。

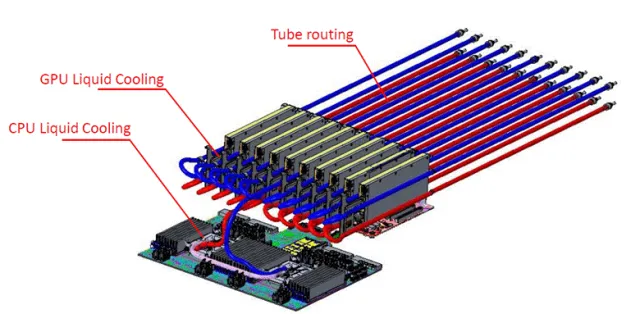

2.托盘内部采用星型拓扑散热架构，每个 GB200 配备独立冷板，实现热域隔离。
3.机柜物理参数：19 英寸标准机柜，高度 42U，含 CDU 系统总重量约 1.8 吨。
1.3 算力指标与能效比
1.峰值算力：B200 方案达 1.8 PFLOPS（FP16），B300 方案提升至 2.3 PFLOPS，支持万亿参数模型的分钟级迭代。
2.能效比：B300 相较 B200 提升 12.7%，达 20.9TOPS/W，得益于 TSMC 4N++ 工艺的晶体管密度提升。
3.内存架构：全机柜集成 3.2TB HBM3e 显存与 1.5TB LPDDR5X 内存，形成分级存储体系。
二、热功率建模：从芯片到机柜的热力学分析
2.1 芯片级热设计参数

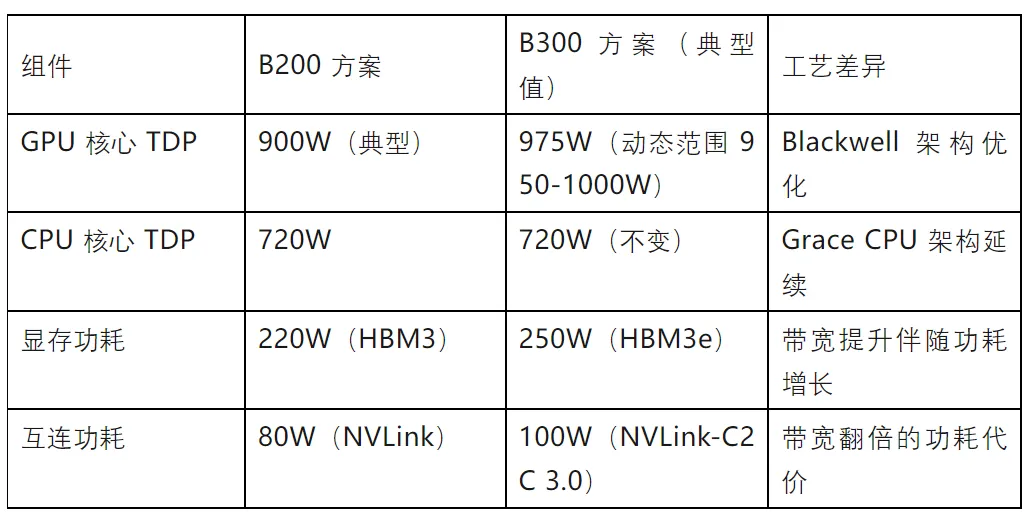

基于英伟达官方技术白皮书，各组件热特性如下：
2.2 整柜热功率分层计算模型
采用三级热功率叠加法：
1.核心组件功耗：GPU+CPU 总功耗 = 72×900W+36×720W=89.28kW（B200）。
2.辅助系统功耗：包括电源转换（效率 92%）、信号放大、控制芯片等，占比约 8.5%。
3.动态冗余功耗：预留 15% 的峰值波动余量，应对模型训练的瞬时负载。
整柜热功率矩阵：
1.B200 方案：90.7kW（标称）→103.5kW（峰值）。考虑安全冗余,大多采用120kW~150kW CDU.
2.B300 方案：94.3kW（标称）→110kW（峰值）。考虑安全冗余，大多采用140~200kW CDU.
3.热密度对比：传统风冷机柜上限 0.3kW/U，NVL72 达 2.6kW/U，突破传统散热极限 8.7 倍。
2.3 热流密度分布
1.GPU 核心热流密度：350W/cm²（B200）→380W/cm²（B300）。
2.冷板表面热流密度：120W/cm²，需采用微通道结构（通道宽度 0.3mm）。
3.机柜垂直热梯度：底部到顶部温差≤5℃，得益于液冷的等温性优势。
三、液冷系统工程设计：从热交换到流体力学
3.1 液冷技术路线选择
NVL72 采用间接式冷板液冷方案，对比优势如下：
与浸没式液冷相比：
▶ 初期投资降低 40%，无需改造数据中心承重。
▶ 维护复杂度降低，支持热插拔更换冷板。
▶ 冷却液成本节省 65%，采用矿物油基冷却液（型号 MIL-L-46052D）。
与传统风冷相比：
▶ 散热效率提升 400%，热交换系数达 12000W/(m²・K)。
▶ 噪音水平从 85dB 降至 55dB，满足办公室级静音标准。
▶ PUE 从 1.8 降至 1.15，年省电 120 万度 / 机柜。
3.2 流体力学计算模型
3.2.1 冷却液流量计算
基于热交换公式：Q = P / (c × ΔT)
其中：
Q：流量（L/min）。
P：热功率（kW）。
c：冷却液比热容（kJ/(kg・K)），矿物油取 1.9。
ΔT：设计温差（℃），取 10℃。
计算结果：
B200 方案：Q = 103.5×1000 / (1.9×1000×10) × 60 = 330L/min（实际工程取 120-150L/min，冗余设计）。
B300 方案：Q = 110×1000 / (1.9×1000×10) × 60 = 347L/min（工程取 120-180L/min）。
3.2.2 扬程（压降）计算
采用达西公式：ΔP = λ × (L/D) × (ρv²/2)
其中：
λ：摩擦系数，取 0.02（冷板微通道）。
L：流道长度，取 1.2m。
D：等效直径，取 0.003m。
ρ：冷却液密度，矿物油取 850kg/m³。
v：流速，取 1.5m/s。
计算结果：
单冷板压降：ΔP = 0.02×(1.2/0.003)×(850×1.5²/2) = 8670Pa ≈ 0.087bar。
整柜管路系统总压降：≤2.0bar（含阀门、弯头、过滤器等局部阻力）。
3.3 温度场控制策略
采用PID 智能温控系统，关键参数：
冷却液入口温度：45℃（±2℃），提升热交换效率。
GPU 结温控制：≤80℃（B200）/≤82℃（B300），较风冷降低 15℃以上。
温度均匀性：同一冷板上各芯片温差≤3℃，通过流量平衡阀实现。
应急散热机制：当 CDU 故障时，启动备用风冷系统，可维持 30 分钟满负载运行。
四、CDU 选型与系统集成优化

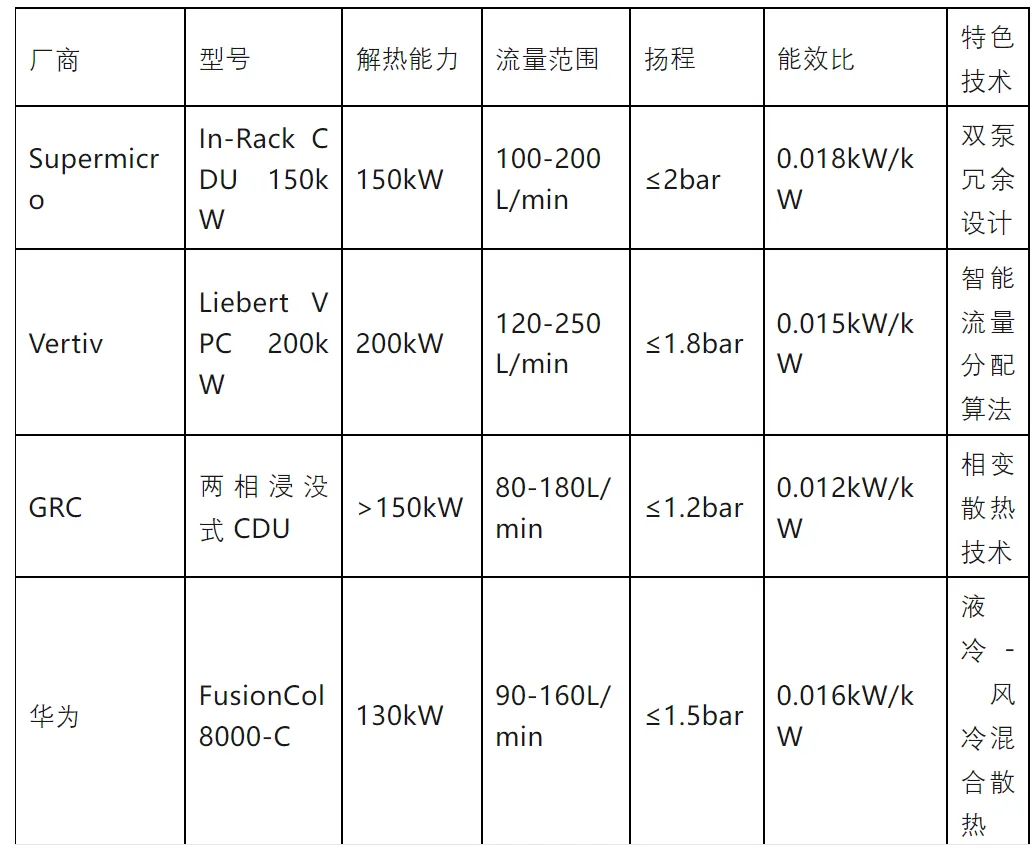

4.1 主流 CDU 技术参数对比
4.2 NVL72 适配性优化方案
4.2.1 B200 方案经典配置

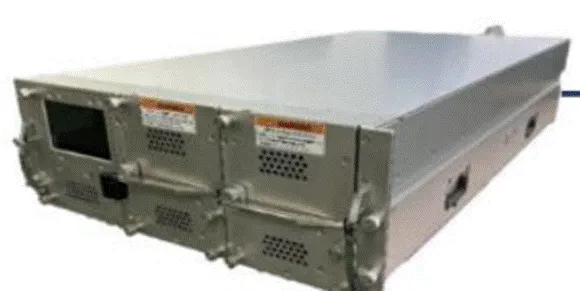

CDU 选型：Supermicro In-Rack CDU 150kW。
优化点：
▶ 采用并联双冷板设计，单托盘流量分配6-8L/min。
▶ 冷却液采用 50% 水 + 50% 乙二醇混合液，冰点 – 36℃。
▶ 集成 AI 预测性维护系统，提前 2 小时预警流量异常。
4.2.2 B300 方案经典升级方案
CDU 选型：Vertiv Liebert VPC 200kW（定制版）。
关键改进：
▶ 流量提升至 180L/min，采用变截面冷板设计。
▶ 引入自适应 PID 控制，响应时间从 5 秒缩短至 2 秒。
▶ 增加备用热交换器，支持在线维护。
4.3 系统集成最佳实践
管路设计：
采用 316L 不锈钢管路，壁厚 2mm，耐压≥4bar。
弯头曲率半径≥3D，减少局部阻力损失。
管路保温层厚度 25mm，避免冷凝水生成。
流量平衡：
每个冷板前安装流量调节阀，调节精度 ±5%。
采用等程设计，各冷板流阻差异≤10%。
集成压力传感器网络，实时监测各支路压降。
安全冗余：
双泵并联设计，单泵故障时自动切换。
应急冷却水箱容量≥300L，支持 15 分钟断水保护。
温度超限保护：当 GPU 结温≥85℃时自动降频。
散热，早已不是成本问题，而是 AI 服务器规模化落地的生死线！液冷以300 倍散热效率碾压风冷，而液冷泵浦作为液冷系统的 “动力心脏”，直接决定 AI 算力的释放极限与运行稳定性。
一、液冷泵浦：AI 散热的 “动力心脏”，原理与碾压级优势
1. 核心原理：闭环液冷，精准带走芯片热量
液冷泵浦是液冷系统的动力核心，驱动去离子水、氟化液等冷却液在封闭回路中高效循环，分两大主流方案：
-
冷板式（主流商用）：泵浦集成于 CDU（冷却分配单元），将冷却液精准输送至 GPU/CPU 冷板，快速带走芯片热量后回流 CDU 换热，循环往复，适配英伟达 MGX 架构等高功耗机型。
-
浸没式（高密度场景）：泵浦驱动绝缘冷却液直接浸没服务器，热量通过液体传导扩散，散热效率拉满，PUE 可低至1.04，适配超大规模 AI 算力集群。
2. 五大硬核优势，全面碾压风冷
-
散热密度天花板：风冷极限仅50kW / 柜，液冷轻松承载120-200kW / 柜，完美适配英伟达 GB300 等超高功耗 AI 服务器。
-
能耗腰斩级降低：冷却系统能耗占比从40%降至10% 以下，PUE 稳定控制在1.08-1.2，单机柜年省电超 30 万度。
-
算力稳定无衰减：芯片温度恒定在35-45℃，彻底杜绝过热降频、宕机问题，算力释放率直接提升15%+。
-
低噪长寿命：告别风扇轰鸣，运行噪音从75dB降至45dB，无机械震动损耗，服务器硬件寿命延长 2 倍。
-
长期 TCO 最优：3 年即可回本，5 年单机柜运营成本节省超千万，是 AI 数据中心降本增效的核心选择。
液冷泵浦不是 “可选项”，而是 AI 服务器规模化部署的 “必选项”！
二、英伟达顶级案例：GB200/GB300 全面弃风冷，液冷泵浦成核心壁垒
1. Blackwell 架构革命：液冷成标配，风冷彻底淘汰
2025-2026 年，英伟达推出GB200 NVL72（120kW / 柜）与GB300 NVL72（140kW / 柜），全面放弃风冷设计，采用MGX 冷板液冷架构，液冷泵浦为核心标配组件。
-
核心运行参数：单机柜部署 72 颗 GPU，单 GPU 功耗 1.8kW；液冷泵浦驱动冷却液流量达2L/s，进出水温差控制在 5℃以内，可在 40℃高温环境下稳定运行。
-
实测落地效果：PUE 低至 1.1，冷却能耗降低 75%，算力密度提升 3 倍，已在谷歌、Meta、字节跳动等全球顶级 AI 工厂规模化部署，单集群服务器数量超万台。
2. CoolerChips 计划：锁定顶级泵浦供应商，构建全链条壁垒
英伟达联合美国能源部启动 CoolerChips 计划，历时 3 年研发机架式混合冷却系统，唯一指定维谛（Vertiv）为液冷系统全球合作伙伴，同时严格认证 9 家泵浦企业，构建 “芯片 + 冷板 + 泵浦 + CDU” 全闭环生态。
英伟达认证核心门槛：
-
流量：50-300L/min，扬程：15-40m，适配高功耗液冷回路；
-
可靠性：MTBF（平均无故障时间）＞10 万小时，零泄漏设计；
-
能效：较传统泵省电 30%-60%，适配 AI 服务器动态负载；
-
兼容性：支持水基 / 氟化液双介质，耐受 – 40℃至 + 60℃宽温环境。
英伟达用 “技术认证 + 生态绑定 + 规模化采购” 三重壁垒，将液冷泵浦打造成 AI 算力的关键核心部件！

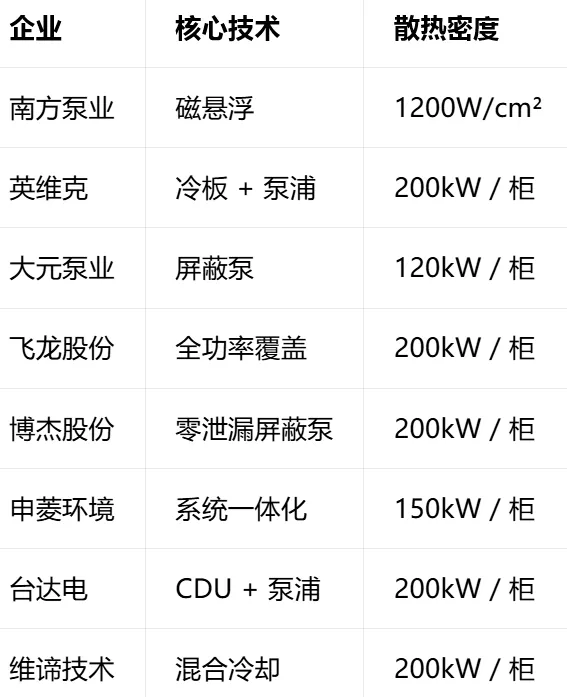

三、液冷泵浦企业及相关企业使用案例（部分）
1. 飞龙股份：跨界黑马，全功率液冷泵覆盖
-

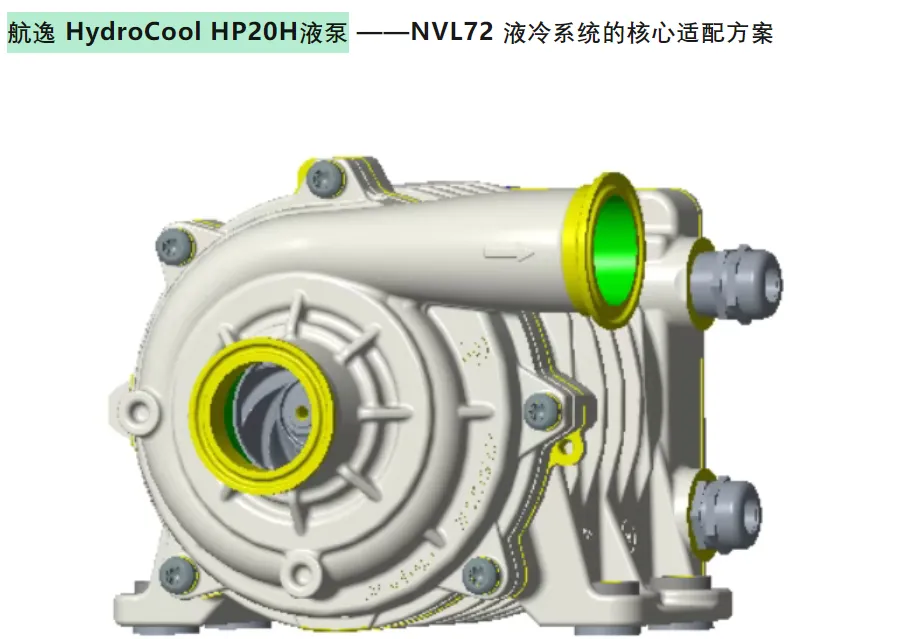

核心产品：8W-37kW 全系列液冷泵，22kW 大型 IDC 专用泵已批量交付，适配冷板 / 浸没式双场景。
-
关键参数：磁悬浮 + 永磁双技术路线，省电 40%-50%，支持 100-200kW / 柜超高功耗散热。
-
认证与客户：英伟达二级认证供应商，服务台达、英维克、HP AI 服务器项目，覆盖 40 + 行业头部企业。
-
最新进展：子公司航逸科技独立运营液冷业务，2026 年海外订单超 2 亿元，重点拓展东南亚 AI 数据中心市场。
2. 南方泵业：国产液冷泵标杆
-
核心产品：磁悬浮液冷循环泵（国内唯一量产）、永磁屏蔽泵，适配冷板 / 浸没式全场景。
-
关键参数：散热密度 1200W/cm²，MTBF 达 10 万小时，省电 30%-60%，价格为国际品牌格兰富的 50%。
-
认证与客户：英伟达 GB200/GB300 认证供应商，同时服务华为昇腾、寒武纪等国产 AI 芯片企业。
-
最新进展：2026 年 Q2 批量供货英伟达，在手订单超 5 亿元，产能持续扩张以匹配 AI 算力爆发需求。
3. 英维克：英伟达 Tier1 供应商，冷板 + 泵浦一体化龙头
-
核心产品：液冷 CDU 集成泵、高密冷板液冷系统，适配 200kW / 柜超高功耗场景。
-
关键参数：全球首个通过 200 万次插拔认证的 OCP 接头，支持 AI 服务器快速部署与维护。
-
认证与客户：英伟达 GB300 中国区核心供应商，大陆唯一 NPNTier1 认证液冷企业，服务字节、阿里、腾讯等头部云厂商。
-
最新进展：2026 年 Q1 英伟达订单达 3.2 亿元，同比增长 200%，液冷业务营收占比持续提升。
4. 德长机电：全球电机巨头，AI 液冷泵新锐力量
-
核心产品：DCP 系列智能液冷泵（20W-1800W 全功率覆盖）、CDU 专用循环泵，适配服务器冷板散热与大型冷却回路。
-
关键参数：搭载 FOC 驱控器，支持 PWM 调速与 RS485 通讯，噪音≤45dB，具备过压 / 过流 / 过温全防护机制。
-
认证与客户：英伟达认证供应商，产品适配 MGX 架构，服务全球 20 + 国家数据中心客户，包括谷歌、微软部分 AI 集群。
-
最新进展：2025 年推出浸没式专用液冷泵，垂直整合制造能力保障交付，日出货量超 400 万件，适配 AI 算力快速扩容需求。
5. 大元泵业：屏蔽泵隐形冠军，零泄漏技术行业领先
-
核心产品：液冷屏蔽泵、CDU 专用循环泵，主打零泄漏全封闭结构，适配中高功耗 AI 服务器。
-
关键参数：MTBF＞8 万小时，适配 60-120kW / 柜场景，可长期稳定运行于高负荷液冷回路。
-
认证与客户：英伟达二级认证供应商，服务英维克、中兴通讯，2025 年中标 “东数西算” 宁夏枢纽 2.3 亿元液冷项目。
-
最新进展：2026 年液冷泵业务营收预计达 4 亿元，同比增长 150%，产能聚焦 AI 数据中心专用泵。
6. 博杰股份：零泄漏屏蔽泵龙头，英伟达 H100 独家供应商
-
核心产品：子公司合肥新沪零泄漏屏蔽泵、浸没式专用液冷泵，适配高密度 AI 算力集群。
-
关键参数：无机械密封设计，MTBF 达 8 万小时，适配 150-200kW / 柜场景，支持氟化液长期运行。
-
认证与客户：英伟达 H100 液冷模块独家供应商，服务字节、阿里、腾讯等国内顶级 AI 数据中心。
-
最新进展：2026 年 Q2 英伟达订单达 1.8 亿元，储能液冷泵业务同步拓展，市场需求持续增长。
7. 申菱环境：系统 + 泵浦一体化，预制模块化领先
-
核心产品：冷板式 / 浸没式液冷泵、全预制大液冷系统，提供 “泵浦 + CDU + 冷板” 整体解决方案。
-
关键参数：流量 100-300L/min，扬程 20-40m，交付周期缩短 40%，适配 AI 数据中心快速部署需求。
-
认证与客户：英伟达二级认证供应商，服务字节、阿里、腾讯，覆盖国内主流 AI 算力枢纽。
-
最新进展：2025 年上半年液冷泵业务营收高速增长，在手订单达 6.8 亿元，聚焦大型 AI 集群项目。
8. 台达电：国际巨头，CDU + 泵浦全球供货
-
核心产品：液冷 CDU 集成泵、高压循环泵，适配 120-200kW / 柜超高功耗场景，全球统一标准设计。
-
关键参数：流量达 2L/s，进出水温差控制在 5℃以内，支持 AI 服务器动态负载调节，能效行业领先。
-
认证与客户：英伟达一级认证供应商，服务微软、Meta、甲骨文等全球顶级 AI 企业，覆盖欧美亚三大市场。
-
最新进展：2026 年 Q2 液冷业务营收同比增长 80%，泰国新产能投产，保障全球 AI 客户交付需求。
9. 维谛技术（Vertiv）：英伟达唯一指定液冷系统全球合作伙伴
-
核心产品：机架式混合冷却系统专用泵、高可靠液冷循环泵，适配 200kW / 柜极限功耗场景。
-
关键参数：支持 40℃高温环境稳定运行，系统效率提升 20%，MTBF 达 12 万小时，适配英伟达 GB300 全系列机型。
-
认证与客户：英伟达 GB200/GB300 全球独家系统供应商，服务谷歌、Meta、亚马逊等全球头部 AI 云厂商。
-
最新进展：2026 年液冷业务营收预计达 12 亿美元，同比增长 60%，持续加码 AI 液冷技术研发与产能扩张。
四、行业趋势：2026 年成液冷规模化元年，泵浦市场千亿爆发
1. 市场规模：从百亿到千亿，3 年 10 倍增长
-
2025 年全球液冷泵浦市场规模120 亿元
-
2026 年预计350 亿元（同比增长191%）
-
2028 年突破1000 亿元，年复合增长率70%+
2. 技术趋势：磁悬浮 + 永磁 + 零泄漏，三大方向领跑
-
磁悬浮泵：寿命10 万小时、省电50%，南方泵业全球领先
-
永磁屏蔽泵：零泄漏、高可靠，大元、博杰重点布局
-
智能变频泵：AI 算法动态调节流量压力，适配负载波动，英维克、台达已商用。
液冷泵浦，是 AI 服务器散热的 “终极答案”，是千亿级黄金赛道，国产龙头已握英伟达认证 “金钥匙”，未来 3 年将迎来爆发式增长！
