2.5论证方案编制范围

2.5.1 编制范围确定原则

根据危险性较大的分部分项工程安全管理办法（住房城乡建设部令2018第37号）规定：针对模板工程及支撑体系，模板搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上，属于超过一定规模的危险性较大的分部分项工程，需要施工单位组织专家对专项方案进行论证。本工程超过一定规模的危险性较大的模板支撑体系具体概况见下表，具体分布详见附图1至12。

1）集中线荷载大于20kN/m的梁：

集中线荷载计算公式如下：

集中线荷载=永久荷载（钢筋混凝土自重+模板木方的自重）×分项系数+施工均布荷载×分项系数

钢筋混凝土自重=梁的截面面积（㎡）×25.5kN/m3（24kN/m3为新浇筑普通混凝土自重标准值，1.5kN/m3为每立方钢筋混凝土的梁构件钢筋自重标准值、对于超大型梁应按照实际自重计算，在计算集中线荷载时钢筋混凝土比重取二者之和。）

模板木方的自重=梁截面模板的周长（m）×0.5kN/㎡（计算集中线荷载时取值为0.5kN/㎡）

振捣混凝土时产生的荷载标准值=梁宽m×2.5kN/㎡

分项系数永久荷载分项系数取1.35

施工均布活荷载系数取1.4

以500mm×1000mm梁（截面积0.5㎡）为例，集中线荷载为：

[0.50×1.0×25.5+（0.5+1.0×2）×0.5 ] ×1.35+1.4×0.5×2.5=20.65kN/m＞20 kN/m

以300mm×1600mm（截面积0.48㎡）梁为例，集中线荷载为：

[0.3×1.6×25.5+（0.3+1.6×2）×0.5 ] ×1.35+1.4×0.3×2.5=19.9kN/m＜20 kN/m

根据以上计算方法进行反推，当梁截面面积大于或等于0.50㎡时为超限梁构件。

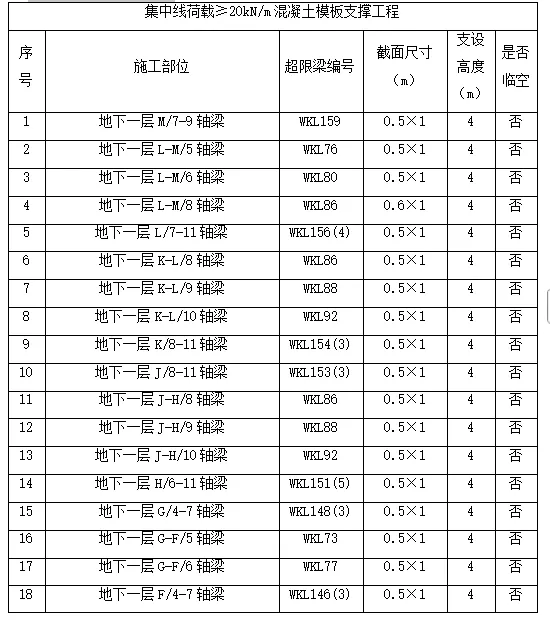

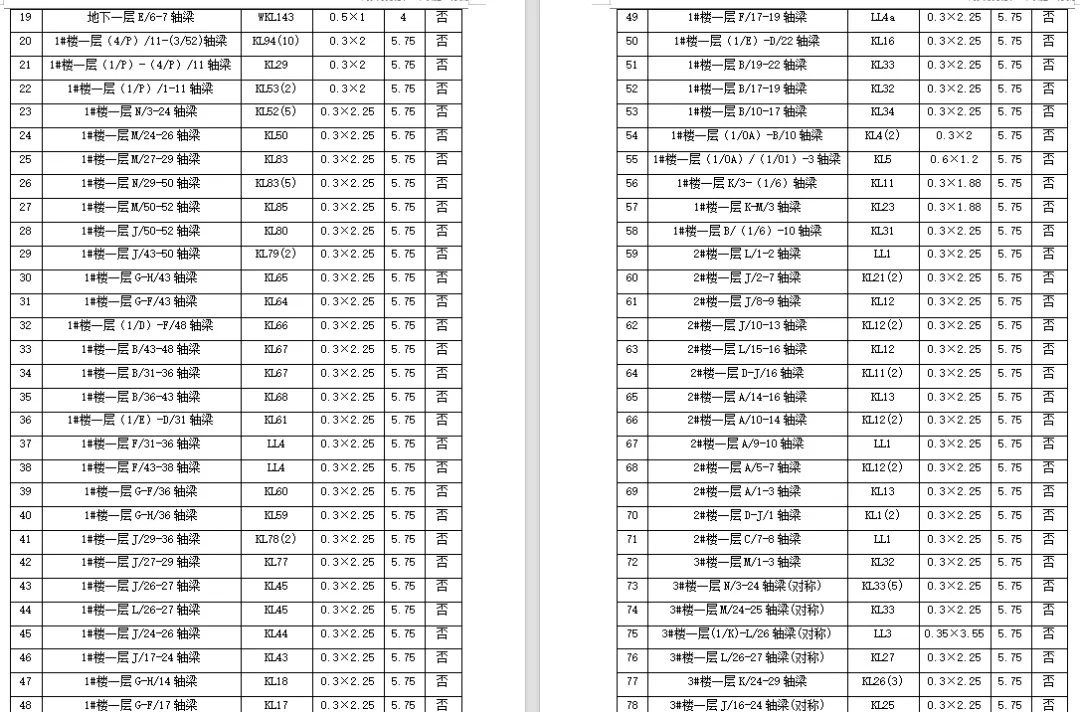

本工程超限梁表如下。

4.模架体系选型

4.1 确定模架体系选型

本工程高大模板范围内模板面板均采用15厚覆膜木胶合板，结构框架梁及连梁侧模及梁底模次龙骨选用40mm×80mm木方，梁两侧主龙骨采用A48×2.8mm双钢管加固，梁底主龙骨采用A48×2.8mm钢管（截面积＞0.8㎡的梁底采用50×50×2mm方钢管），顶托内选用A48×2.8mm钢管（截面积＞0.8㎡的梁底采用50×50×2mm方钢管）；楼板次龙骨选用40mm×80mm木方，主龙骨选用A48×2.8mm双钢管。

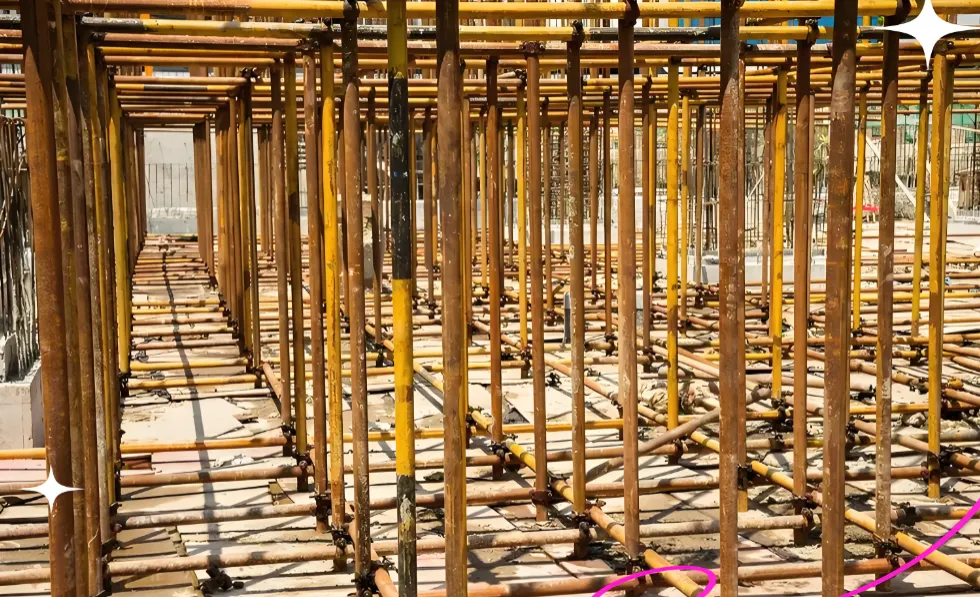

本工程地下室、地上主楼区域非标准层以及高大模板支撑体系均采用扣件式钢管脚手架支撑体系；地上主楼区域标准层采用铝合金模板支撑体系。

同一流水段内同时涉及超限梁、板时，需采用扣件式钢管将超限梁、板的支撑架体连成一个整体。
