TokenRouter 源码精读:异步三循环加延迟组批,token 级模型路由的吞吐如何提高 2 到 64 倍
TokenRouter 源码精读:异步三循环加延迟组批,token 级模型路由的吞吐如何提高 2 到 64 倍同样的请求，小模型写容易的 token、大模型只在难处接手——这套 token 级路由的算法论文这两年出了不少，可真要把它跑进生产，现有的 vLLM、SGLang 都接不住：每一步解码都可能换模型，单模型 serving 的假设全被打破。清华 NICS 团队（Tianyu Fu、Yu Wang 等）的 TokenRouter 把这件事从算法层捞到了系统层，基于 SGLang 改出了一套支持 token 级路由的 serving 栈，论文被 NeurIPS 2026 接收，仓库上周还在更新。这篇把它的三个系统设计和代码逐一对上。

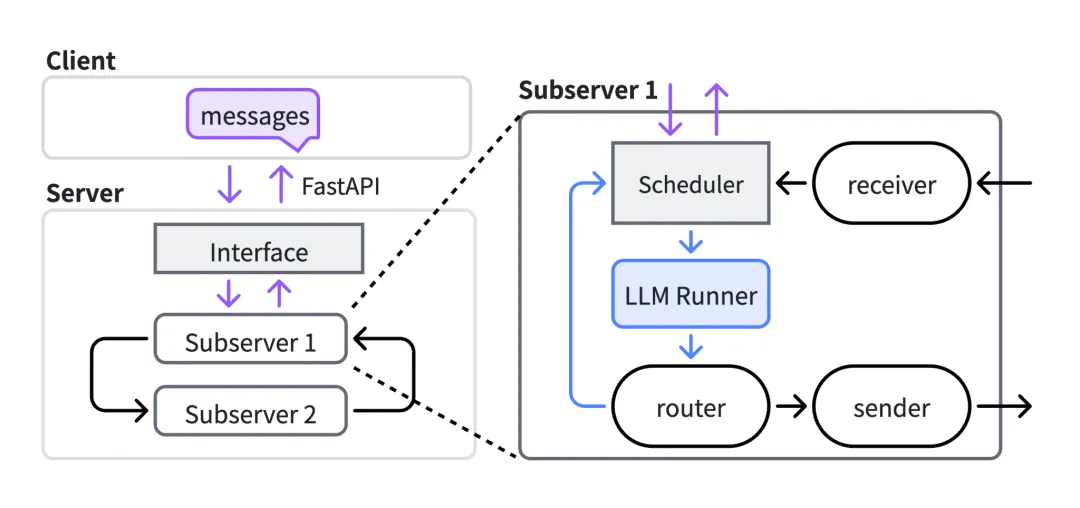

TokenRouter 是一个 token 级 LLM 路由的 serving 系统：对外一个 OpenAI 兼容端点，对内每个候选模型各跑一个自治 subserver。开发者用三个函数描述路由算法——`route()` 决定下一个 token 交给谁、`send()` 打包请求状态转移、`receive()` 决定怎么收 token——剩下的事情系统全包。 解决的问题是三个：不同模型每步延迟差得远，同步推进全体等最慢的（步失同步）；换模型太频繁，请求到达时目标模型往往正忙，进不了批（批准入延迟）；现有 serving 系统没有逐 token 路由的编程接口，改起来要动大半个代码库。 结果（论文表 2，并发 4、原设定）：五种路由算法上，吞吐比各家的官方实现高2.73 到 21.97 倍，端到端延迟降2.78 到 21.61 倍；跟作者自建的 Std. Serving 基线比，15 个算法-负载组合里吞吐高2.01 到 64.15 倍。CITER 算法最夸张：官方实现 17.16 token/s，TokenRouter 跑到149.31 token/s。 只看一处该看哪个文件：`tokenrouter/managers/schedulers/base_scheduler.py` 里的 `_get_delayed_batching_threshold()`——延迟组批的门槛 B 从这取，这是全文吞吐差距最大的一处来源。 查询级路由已经是生产标配：ChatGPT、Cursor 按难度把整条请求分给不同模型，学术圈的 RouteLLM 也证明了这条路省成本。但一条请求一旦路由出去，整段回复就锁死在一个模型上。 token 级路由更细：生成过程中每一步都可以换模型。论文引 R2R 的数字——只把5%的 token 路由给 32B 模型、其余交给 1.5B 解码，就能对齐 32B 的质量；对比之下查询级路由得把约 40% 的请求整个送给 32B。质量侧也有收益，让互补的模型在一段回复里接力，能超过任何单一模型。 算法漂亮，系统遭殃。SGLang、vLLM 的持续批处理假设"一批请求齐步走"，token 级路由把三条假设全部打破：第一，步失同步——32B 一步的耗时是 0.6B 的好几倍，同步等于让快模型全程空转；第二，批准入延迟——请求频繁换目标，到的时候对方模型往往正在解上一批，只能干等，批被切得稀碎；第三，实现复杂——路由逻辑要跟持续批处理、前缀缓存这些紧耦合的功能缠在一起改。 论文图 4 给了个具体例子：异步但不做组批时，请求 3 的第 3 个 token 从 t=2 等到 t=4.5 才能进批。频率一高，GPU 大量时间在解碎批。 主线一句话：请求为中心编程，模型为中心执行。开发者只描述一条请求怎么在几个模型间流动；每个模型一个自治 subserver，自带调度器、模型执行器和私有 KV 缓存池，相互之间用 peer request 通信，谁也不等谁。 设计一：解耦三循环。标准 serving 系统有两个异步循环——client-server 循环管请求接入与流式返回，decoding 循环管调度与模型执行。TokenRouter 加了第三个解耦的 inter-model 循环：被路由走的请求离开本地批，peer 请求回来时直接续上，本地的其他请求照常按自己的节奏跑。模型间彻底异步。对外只剩一个端点，客户端协议跟 vLLM、SGLang 单模型服务完全一样，多少个模型在后面参与路由，调用方无感——这让它能直接替换单模型服务上线。 设计二：pending 状态与延迟组批。跨模型交接如果当新请求处理，回来要重做前缀匹配、重分配 KV，纯浪费。TokenRouter 在 running 和 finished 之间加了个 pending：交接时请求标成 pending，调度器跳过它但服务状态原样保留；回来时按 peer 输出置回 running 或 finished，新 token 追加上就当没离开过。配上延迟组批——subserver 不来一个解一个，攒够同模型的 B 个请求再开一个批，批大了、次数少了，平均准入延迟反而降。 一个必要公式（附录 D 的吞吐模型，改写成文字）：给定并发数 N、路由转移概率 P、各模型每步延迟 L_i，把路由过程建成离散时间马尔可夫链，吞吐是组批门槛 B 的函数，取使吞吐最大的 B*。三个量：N 是在途请求数，P 是"下一个 token 去哪个模型"的转移概率（比如 R2R 下大模型被路由概率约 5%），B 是攒批门槛。B 太小，准入延迟吃掉吞吐；B 太大，请求在队列里发霉，小模型饿死。 `route/send/receive` 三个接口就是照着这个生命周期设计的，五种算法各写各的，系统代码一行不用改。 调用链从入口到推理：`tokenrouter/launch_server.py` 或 `tokenrouter/entrypoints/http_server.py` 起 OpenAI 兼容服务 → `managers/tokenizer_manager` 收请求 → 各算法自己的调度器（`managers/schedulers/` 下 `citer_slm_scheduler`、`r2r_slm_scheduler`、`collm_base_scheduler`、`rstitch_slm_scheduler` 等）→ `model_executor/model_runner.py` 执行。 分支先分清：`tokenrouter` 是从 SGLang 抽出来的独立包，`sglang_hidden_states_patch.py`、`sglang_launch_server_patched.py` 是对宿主 SGLang 的补丁文件；`config/` 下每个算法一个 yaml（citer、collm、me、query_level、r2r、rstitch），算法超参全在配置里，跟论文表 4 一一对应。 实现一：route() 逐 token 决策。论文 §3.2 说 route 接口拿模型中间特征做路由判断。代码在 `tokenrouter/managers/schedulers/citer_slm_scheduler.py` 第 49 行起： ```python hidden_states = result.logits_output.hidden_states[hidden_indices, :][:, None, :] return self.citer_router(hidden_states).cpu() ``` 对应关系：prefill 阶段用 `extend_lens` 的累加和取每个请求最后一个 token 的隐状态，decode 阶段用顺序下标——`hidden_indices` 的两套取法正对应论文说的"接口在每步解码后可用"；`self.citer_router` 是 CITER 训练出来的轻量路由头，阈值 τ=0.98 不在代码里写死，放在 `config/citer/Qwen3-0.6B_Qwen3-32B.yaml`。紧跟着的 `send()` 把请求打包成 `PeerReq`，就是论文里"转移请求状态"的实拍： ```python req_to_send = PeerReq.construct_from_req( req=req, source=self.server_args.server_name, destination=destination, current_token_ids=current_token_ids, entry_model=self.server_args.entry_model_name, handoff_seq=req.handoff_seq, ) ``` 打包内容逐字段对得上：目标模型名就是路由结果 `destination`，`current_token_ids` 把已生成的 token 带走，`entry_model` 记住这条请求从哪个模型进来（最后要从它流式返回），`handoff_seq` 是后面要用的交接序号。 实现二：延迟组批门槛。论文 §4.3 说攒到 B 再开批。代码在 `base_scheduler.py` 的 decode 路径（约 1208 行）： ```python min_batch_size = self._get_delayed_batching_threshold() ... if n_need_reqs >= min_batch_size: self.running_batch = self.update_running_batch(self.running_batch) ``` 对应关系：`_get_delayed_batching_threshold()` 从 `server_args.delayed_batching_threshold` 取值，这是个列表、按当前在途请求数索引，随负载自适应——附录 D 推导的 B* 在代码里以配置列表的形式落地；上游论文没细说的一处工程取舍是，检测到 peer 路由请求与本批有重叠时会放宽门槛（`_has_overlap_peer_routed_req`），避免死等。 再补一处：handoff_seq。论文 §4.2 的 pending 状态，代码里用交接序号实现：`send()` 传 `handoff_seq`，`base_scheduler.py` 里 `latest_handoff_seq` 字典记每个请求的最新序号、`_mark_terminal` 按序号大小判定终态，防止一次交接的旧消息把请求误标完成。pending 的"跳过但保留状态"，落到调度器就是这几个字段。 硬件：8 张 A100-80G。两模型算法（CITER、R2R、R-Stitch、Co-LLM）在小模型 Qwen3-0.6B 与大模型 Qwen3-32B 之间路由，小模型占 1 卡、大模型 2 卡张量并行，两模型靠 CUDA MPS 共享这 2 张卡；ME 算法在 Qwen3-0.6B、8B、32B 三模型间路由，各占 1 卡。 算法超参照论文 §5.1 抄：CITER 训练了路由头、τ=0.98；R2R 用官方路由器和阈值；R-Stitch 的 τ=0.03；Co-LLM 微调了 Qwen3-0.6B、η=0.15；ME 集成权重 0.5、0.3、0.2。 三组负载拉开长短：低努力推理用 AIME2024（约 100 token 输入、最多 2048 输出）；高努力推理同样 AIME2024 但只留 32B 解超过 8192 token 的题、输出上限 8192；智能体多轮用 SWE-Smith 轨迹（约 8192 输入、1024 输出）。 基线两个：各算法官方实现（Co-LLM 每模型一个 vLLM server 做持续批处理，CITER 和 R2R 的官方代码是不带持续批处理的推理引擎，R-Stitch 没放码）；作者自建的 Std. Serving——每模型一个 SGLang server、外部调度器逐 token 转发。最影响可比性的条件：主表并发 4，吞吐按"输出 token 总数除以总时长"计，并发 1 到 16 的扩展在附录 A.1。 原设定对比（论文表 2，并发 4）：R2R——TokenRouter244.56 token/s，官方实现 89.62，纯大模型 baseline 145.30；延迟 270.19 秒对 751.15 秒。CITER——149.31对 17.16，延迟 0.48 秒对 7.64 秒。Co-LLM——76.02 对 3.46。R-Stitch 官方无代码，TokenRouter 140.58，注意这条低于纯大模型的 150.41——R-Stitch 是质量导向算法，速度本来就不是它的目标，别把这一行读成"系统变慢"。

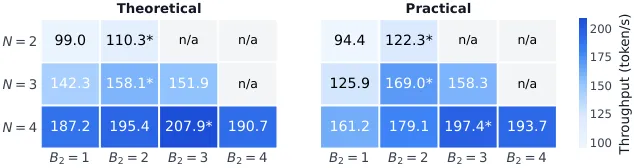

对 Std. Serving 的全面对比（图 5、6）：15 个算法-负载组合，吞吐高2.01 到 64.15 倍，延迟降 2.03 到 63.64 倍。64.15 倍出现在 Co-LLM 官方实现这个低基线上，得拆开看——官方 Co-LLM 每模型一个 vLLM server、逐 token 外部转发，本身就是最慢的跑法；TokenRouter 对官方实现的提升区间是 2.73 到 21.97 倍，这个区间比单个最大值更能代表真实收益。 长输出的扩展性：输出上限从 2048 拉到 8192，TokenRouter 吞吐基本不掉，Std. Serving 掉58.1% 到 85.2%——原因在 pending 机制，交接不重做前缀匹配，序列越长省得越多。 并发扩展（图 1b）：并发 1 到 16，TokenRouter 吞吐乘8.61 倍、保住 51.7% 的单用户速度；官方 R2R 只乘 5.14 倍、保住 31.3%。模型对消融（表 3，R2R 算法）：0.6B 配 8B 提得最狠，336.98 对 105.1 token/s（3.21 倍）；0.6B 配 32B 是 197.40 对 77.08（2.56 倍）；4B 配 8B 只有 1.99 倍——两个模型速度越接近，异步执行的收益越小，这个梯度本身就在验证设计动机。 这些数字全部出自论文表 2、3 与图 1、5、6，我没有跑。 已对上的：三函数接口对调度器里的 `route/send/receive`；pending 状态对 `handoff_seq` 那套序号机制；延迟组批对 `_get_delayed_batching_threshold` 的列表配置；五种算法的 yaml 配置对论文 §5.1 的超参表。 实现比论文多出来的：`_has_overlap_peer_routed_req` 的门槛放宽、`deterministic_random.py`（评测用的确定性随机，保证可比）、`evaluation/calculate_delayed_batching.py`（单独验证组批收益的脚本）——附录 D 的数学模型在评测侧有自己的落点。 只是配置选择、别当成缺陷的：调度器代码里 citer 的 `threshold` 默认 0.5，论文实验用 τ=0.98；collm 的 `defer_threshold` 还带 warmup 时间表。代码默认值是占位，跑复现要按论文和 config yaml 设——两处不一致第一次跑很容易踩。 环境：Python 3.10 的 conda 环境，`pip install -e .`，两份模型（Qwen3-0.6B 与 Qwen3-32B）准备好；论文硬件是 8 张 A100-80G，显存够的单机双卡也能起服务，但吞吐数字没验证过。 最小样例：挑一个算法配置起服务，比如 `config/r2r/Qwen3-0.6B_Qwen3-32B.yaml`，入口在 `tokenrouter/launch_server.py`；拿 `examples/openai_chat_completion.py` 发一条 OpenAI 格式请求，回包应当正常流式吐 token。评测走 `evaluation/test_throughput.sh`，AIME 和 SWE-Smith 数据在 `evaluation/datasets/` 里自带。 成功标志：`evaluation/report.py` 出吞吐报告；日志里能看到各 subserver 独立推进、没有全局步屏障的等待记录。 容易看错的一个地方：`delayed_batching_threshold` 是列表不是常数，按在途请求数取段；以及别把 Std. Serving 基线跟官方实现混为一谈——一个是作者自建的公平参照，一个是各家算法仓库的原始跑法，表 2 里它们是两列。 有证据的价值：这是 token 级路由算法第一次跑在带持续批处理、前缀缓存的成熟 serving 栈上，吞吐差距不是百分之几，是数量级；三个函数的接口把路由算法和系统解耦，后续算法不用再各写各的引擎。NeurIPS 2026 接收是对这套工程化工作的背书。 限制也要说清：主表并发只有 4，生产级高并发要看附录；64.15 倍出自最弱基线，标题党数字别当日常收益，我的判断是看 R2R 那组 2.7 倍更接近真实提升；系统深度绑定 SGLang，vLLM 用户要等社区移植。路由头本身（CITER 训的那个）不随系统开源，复现 CITER 的完整设定得自己训。 把路由从算法论文的附录里拽到 serving 栈的正中央，这活儿脏，但真值。 参考资料 - 论文：TokenRouter: Efficient Serving System for Token-Level LLM Routing，arXiv 2610.12242（NeurIPS 2026），https://arxiv.org/abs/2610.12242 - 仓库：https://github.com/thu-nics/TokenRouter（main 分支，最近更新 2026-10-12，文中代码位置以此为准） - 关键源码与配置：tokenrouter/managers/schedulers/citer_slm_scheduler.py（route、send）、tokenrouter/managers/schedulers/base_scheduler.py（延迟组批、handoff 序号）、tokenrouter/server_args.py（delayed_batching_threshold）、config/citer/Qwen3-0.6B_Qwen3-32B.yaml、evaluation/test_throughput.py
