在工业组态项目里，很多页面其实都卡在同一个问题上：

1.管线流动动画怎么配

2.动画怎么跟真实数据联动

3.坐标移动、透明度、旋转、宽高变化、闪烁分别适合什么场景

4.实际项目里最容易踩哪些坑

一、为什么工业大屏一定要做动画

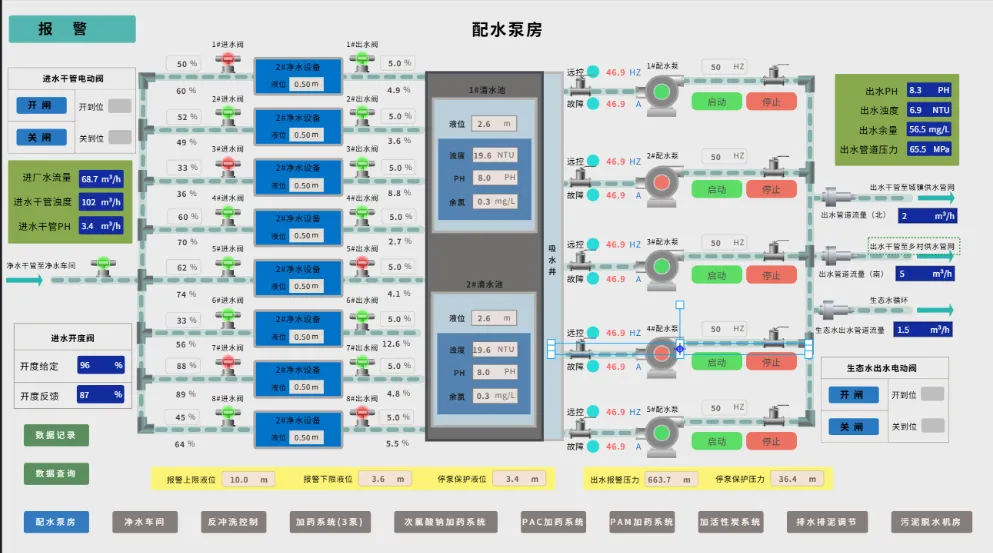

先看这张图。

如果它是纯静态页面，你能看到泵、池体、阀门、管道和一些数据点位，但真正值守或演示时，判断成本还是很高。而一旦动画跟状态绑定，页面表达会马上变得直接很多：

• 管线开始流动，表示当前有介质在走
• 泵组开始旋转，表示设备处于运行状态
• 某个标识出现或隐藏，表示状态切换已经发生
• 某个点位闪烁，表示这里需要优先关注

这时候，大屏表达的就不只是“这里有什么设备”，而是：

• 水从哪里来，往哪里走
• 哪台设备正在工作
• 哪个状态刚刚变化
• 哪个位置需要先处理

这就是工业动画最核心的价值：

不是装饰页面，而是降低读图成本。

二、先看最常用的：流动动画怎么配

在泵房、水厂、能源、管网这类项目里，最值得优先做的，通常都是流动动画。

原因很简单，流动这件事几乎不需要解释，用户看一眼就知道：

• 这条管线现在在走
• 这条管线现在停了
• 流向是正向还是反向

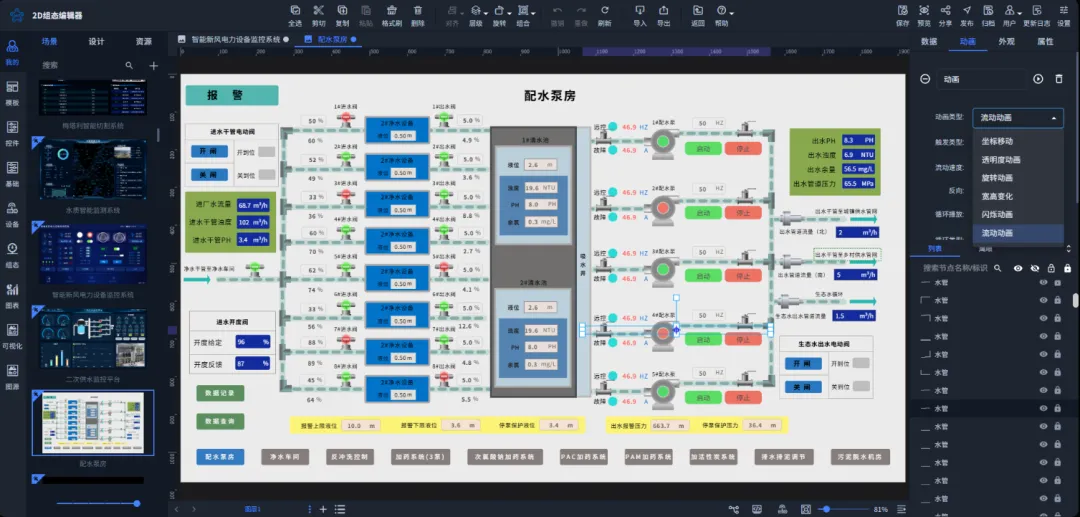

从配置上看，流动动画也很直接。选中对象后，在右侧面板完成这几步就够了：

1. 动画类型选择“流动动画”
2. 触发方式选择“数据驱动”
3. 设置流动方向
4. 设置速度和循环方式
5. 绑定对应的状态条件

这类动画最适合下面几种对象：

• 给水、回水、排水、循环水管线
• 工艺流程方向展示
• 输送、介质、能量流向表达

如果你的项目里有大量管道或流程线，流动动画通常就是第一优先级。因为它同时把“运行状态”和“方向信息”都表达出来了。

三、重点不是让它动，而是让它跟着数据动

很多人第一次做动画，最先想到的是“能不能播起来”。

但真正到了项目里，更关键的问题其实是：

什么时候开始动，什么时候停，能不能和现场状态保持一致。

这也是为什么，工程里更重要的是“数据驱动”，而不是“默认播放”。

结合这张条件设置图，你可以把它理解成这样：

• 设备运行状态为真，动画开始
• 条件不满足，动画停止
• 多个条件同时成立，动画才执行

最常见的几种联动方式就是：

• 泵运行，设备旋转
• 管线有流量或启用，线条流动
• 报警位触发，点位闪烁
• 模式切换，某个元素显隐变化

这一步决定的不是页面好不好看，而是动画到底能不能用于工程。

如果动画只是一直播放，它只是效果。

如果动画能跟状态一起变化，它才是真正的状态表达。

四、5 种最常用动画，分别适合什么场景

1.坐标移动：适合做位移、滑动、机构动作

坐标移动适合表达“位置发生变化”这类状态。

常见场景包括：

• 滑块、推杆、执行机构移动
• 状态条进入或退出画面
• 某个模块在不同位置之间切换

这类动画的价值在于，它比颜色变化更直观。用户看到对象动了，就能马上理解“动作发生了”。

2.透明度动画：适合做显隐和柔和提醒

有些状态不需要强提醒，只需要自然地出现或消失，这时候透明度动画会比闪烁更合适。

常见场景包括：

• 某段说明文字按条件出现
• 状态图标在满足条件时显示
• 模块切换时做显隐过渡

长期值守页面里，这类动画通常很好用。因为它不吵，但状态变化依然清楚。

3.旋转动画：适合做泵、风机、电机运行反馈

只要是设备运行类场景，旋转动画几乎都是高频需求。

最典型的对象就是：

• 水泵
• 风机
• 电机
• 其他旋转型执行部件

静态图标只能说明“这里有一台设备”，旋转动画表达的是“这台设备现在正在工作”。

对于泵房、机房、能源站这类项目，这是非常典型也非常必要的一类状态动画。

4.宽高变化：适合做重点强调和脉冲提醒

宽高变化适合做“我要让你更快看到这里”的提醒，但又不想用太强烈的闪烁。

常见场景包括：

• 重点按钮强调
• 关键数值区域放大提示
• 某个核心模块做轻量脉冲反馈

它比普通显隐更抓眼球，又比闪烁更克制，适合放在需要持续关注但又不希望太刺眼的位置。

5.闪烁动画：适合做告警和异常聚焦

如果说前面的动画是在提升可读性，那闪烁动画做的就是“优先级”。

一旦出现下面这些情况，就应该优先考虑闪烁：

• 压力异常
• 液位越界
• 设备故障
• 通讯中断

它的特点非常直接，就是要第一时间把异常甩到用户眼前。

所以这类动画不要滥用，但该用的时候一定要用在最关键的位置。

五、实际项目里，动画到底该怎么选

如果你是做工业监控、泵房、水厂、机房、产线、能源系统这类页面，常见的选择逻辑基本可以直接套：

• 要表达流向和运行路径，用流动动画
• 要表达设备正在运行，用旋转动画
• 要表达状态出现或消失，用透明度动画
• 要表达位置变化或动作过程，用坐标移动
• 要表达重点强调，用宽高变化
• 要表达故障或越限告警，用闪烁动画

这样做有一个很大的好处：

整张页面的表达规则会非常统一，后期维护、交接和继续扩图都会轻松很多。

六、工程落地最容易踩的几个坑

1.不要为了热闹把所有元素都做成动画

动画越多，不代表页面越高级。

真正应该优先做动画的，通常只有几类：

• 主流程管线
• 关键运行设备
• 重要状态切换
• 异常和告警点位

2.能做数据驱动，就不要默认一直播放

一直播放的动画，短时间看起来热闹，长时间看会让页面失去状态区分。

工程页面里，动画最好始终和业务状态绑定。

3.同一种状态，尽量只用一种表达方式

例如：

• 运行统一用流动或旋转
• 告警统一用闪烁
• 显示切换统一用透明度

这样页面不会乱，用户也更容易形成固定理解。

4.告警动画要强，但普通状态动画要克制

如果全页面都在闪、都在动，真正异常的地方反而不显眼。

值守页面最怕的不是“动画少”，而是“重点不突出”。

七、为什么动画能力会直接影响项目交付体验

很多时候，项目差距不在于能不能把设备画出来，而在于能不能把状态配活。

一套真正好用的动画能力，带来的价值通常很直接：

• 实施人员不需要写太多额外逻辑，配置效率更高
• 调试时更容易确认状态有没有联动正确
• 演示和验收时，用户更容易一眼看懂页面
• 后续维护时，表达规则清楚，修改成本更低

同样是一张配水泵房图，静态页面只能告诉你“这里有设备”。

而加上动画之后，页面表达出来的是：

• 哪条管线在走水
• 哪台泵正在运行
• 哪个状态刚刚变化
• 哪个位置需要优先处理

这也是为什么，真正做工程项目时，动画能力不能只看“有没有”，而要看它是不是足够直观、足够好配、能不能真正跟现场状态对上。
