三维管道软件提供强大的三维工厂管道设计功能，可以实现在工程设计时的最佳流程。能够辅助工程师缩短设计周期，提高项目设计和工程实施时的工作效率，管道工程三维软件能够实现直观利用空间进行准确的分析，并提供专业高效的解决方案。制药洁净管道工程领域的BIM技术常用软件有Revit、CADworx、AutoCAD Plant 3D、PDMS、SolidWorks等。

Revit是一款基于Autodesk Revit技术平台面向管道工程设计的三维软件，是能够按照设计人的思维方式工作的智能设计工具。通过数据驱动的系统建模和设计来优化管道设计，可以最大限度地减少管道系统设计中管道之间、管道与结构构件之间的碰撞。Revit中的所有图元都是基于族的，族是Revit中使用的一个功能强大的概念，有助于设计人员更轻松地设计、管理和修改（图1-1）。

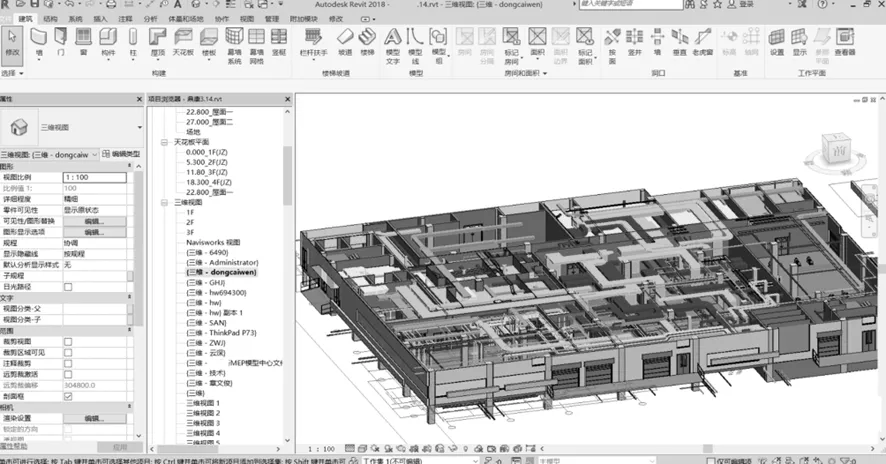

图1-1 Revit软件界面

CADWorx是基于AutoCAD平台的全面的、智能的三维工厂设计系统，它基于等级设计，具有先进水平的自动化、集成化，同时易于使用。全面囊括了管道、钢结构、设备、仪表、通风桥架等模块，并且拥有自动生成单线图和材料表等功能。CADWorx FieldPipe Professional被大量应用于工厂改扩建项目，自动生成单张或多张管道单线图，可以用于指导车间的管段预制，进而保证了预制管段的准确性（图1-2）。

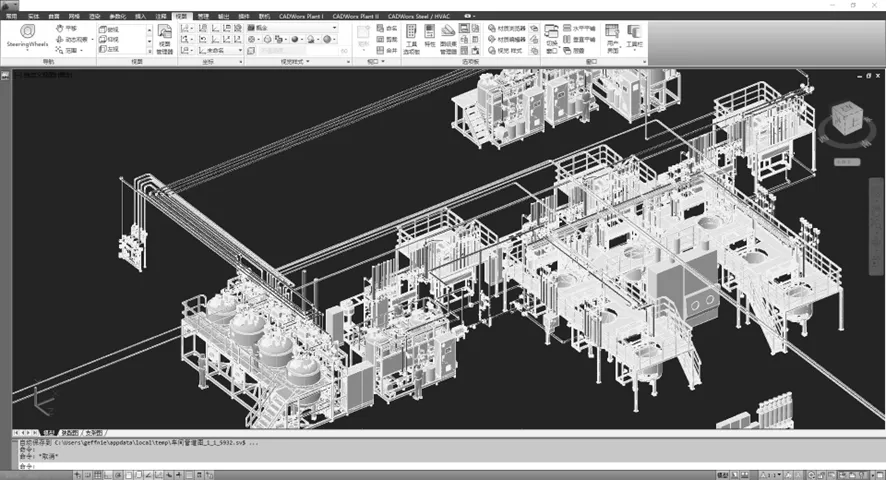

图1-2 CADworx界面

AutoCAD Plant 3D是面向工厂设计的3D系统设计软件，采用MS SQL Lite大型关系数据库，软件包含了P&ID、Plant 3D、CAD等部分，自带了完整的以欧洲标准、美洲标准和中国国标开发的三维元件库，涵盖了从钢结构、土建、支架、设备、管道，到各种尺寸和压力等级的法兰、垫片、螺栓、螺母、三通、弯头、阀门、过滤器等管件，同时还可以根据项目需要自行添加各式各样的规格表（图1-3）。

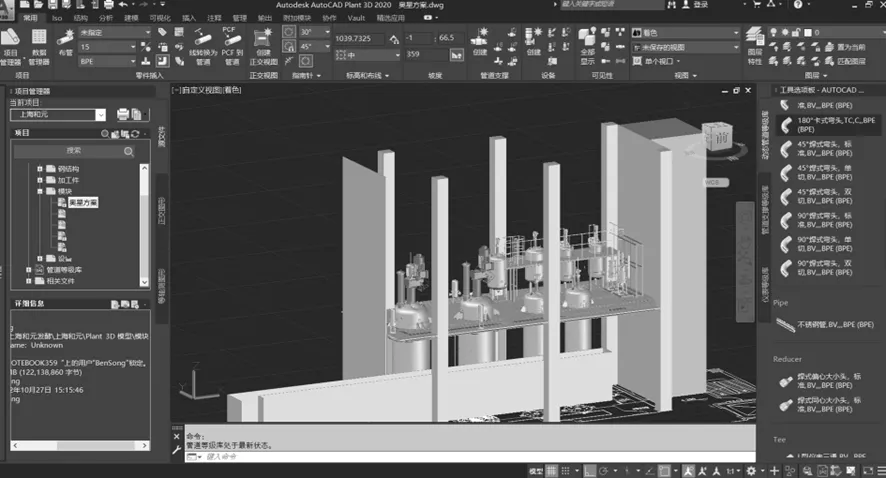

图1-3 AutoCAD Plant 3D界面

PDMS是一款非常专业的三维工厂管道设计软件，内置了丰富的元件和模型，可处理十分复杂的工程项目和大量的设计分析数据，适用于PDMS的三维实体支吊架程序，该软件也是大型、复杂工厂设计项目的首选设计软件系统。PDMS包含了设计环境、建模、出图、材料统计、模型分析等功能，通过PDMS的素材来完成工作图纸的设计，制作出最精确的模型设计。

以上介绍的这几款软件的相同点均有模拟性、可出图性、可视化、协调性、优化性、信息一致性、信息关联性和信息完备性的特点，均可用于制药行业工程设计。在业主/设计单位提供图纸的基础上，对图纸进行完善、细化和补充，保证了从设计前端到设计末端能够满足设计单位的技术需求，与Navisworks Manage软件配合使用，实现协同校审和碰撞检查，使安装到施工阶段能直接指导工作，并符合施工规范及行业的设计标准。
