常见问题(十) | 模板脚手架设计软件模板支撑体系设计常见问题(二)

架体设置中，通过设置截面积限值来划分大梁与小梁，大梁与小梁的区别为：大梁两侧的立杆相对于梁中线中心对称布置；小梁两侧的立杆可能相对于梁中线存在偏心。具体设计时可根据实际情况划分大梁与小梁的范围：

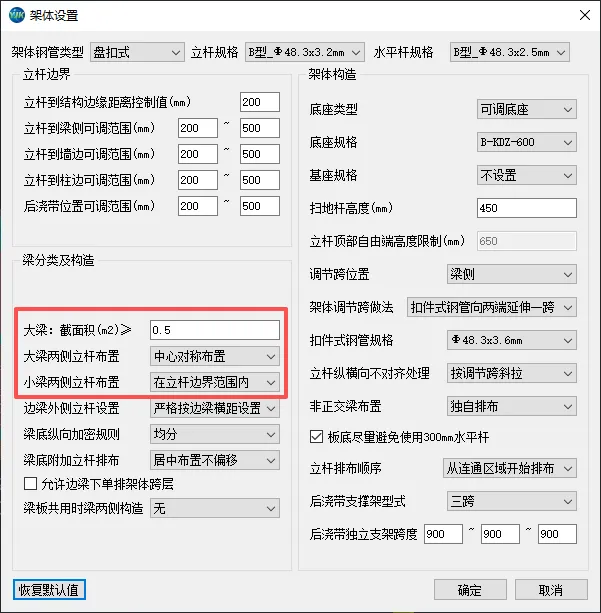

图1 架体设置

（1）如果想要梁两侧立杆均中心对称布置，则可以将截面面积设置的很小，如0.01，但排布时调节跨可能会较多；

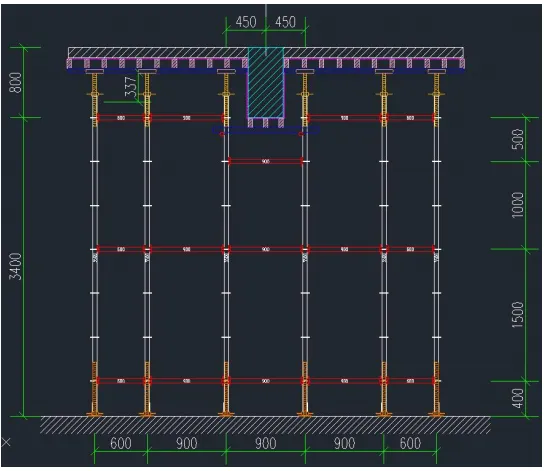

图2 大梁排布示意

（2）如果想要减少调节跨，可以适当将一些截面较小的梁划分到小梁，划分的截面限值根据实际梁尺寸确定。

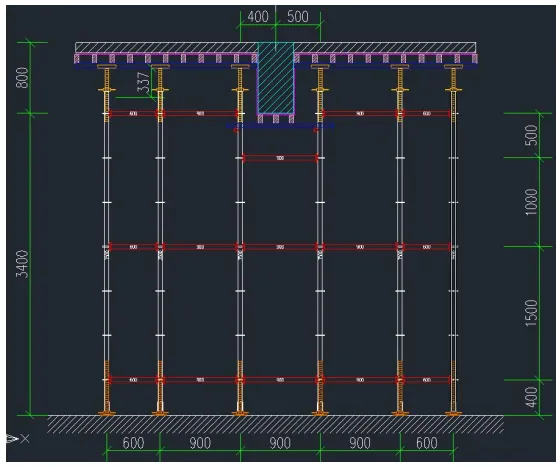

图3 小梁排布示意图

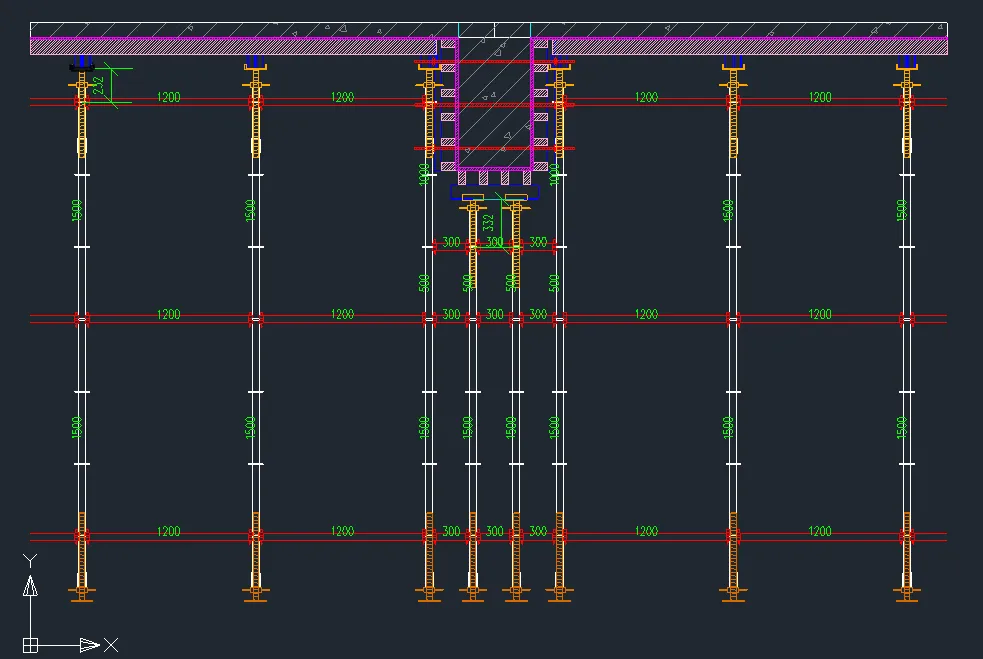

应考虑梁板立杆是否共用进行区分设置。

（1）共用时，梁底支撑排数应至少设置3，此时梁底会增加1根立杆；

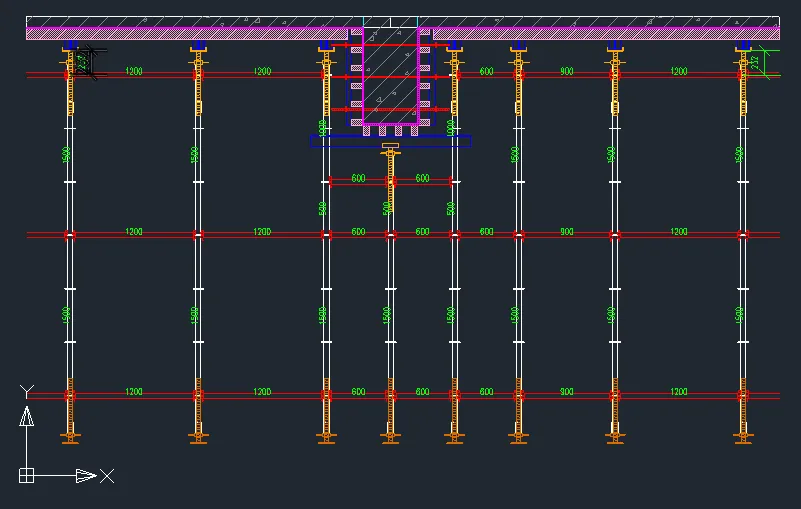

图4 梁板共用

（2）不共用时，梁底支撑排数设置2，即代表梁底设置2根立杆。

图5 梁板不共用

可在【手动布置】功能中选择工字钢进行排布，详见下图。

图6 洞口工字钢布置方式

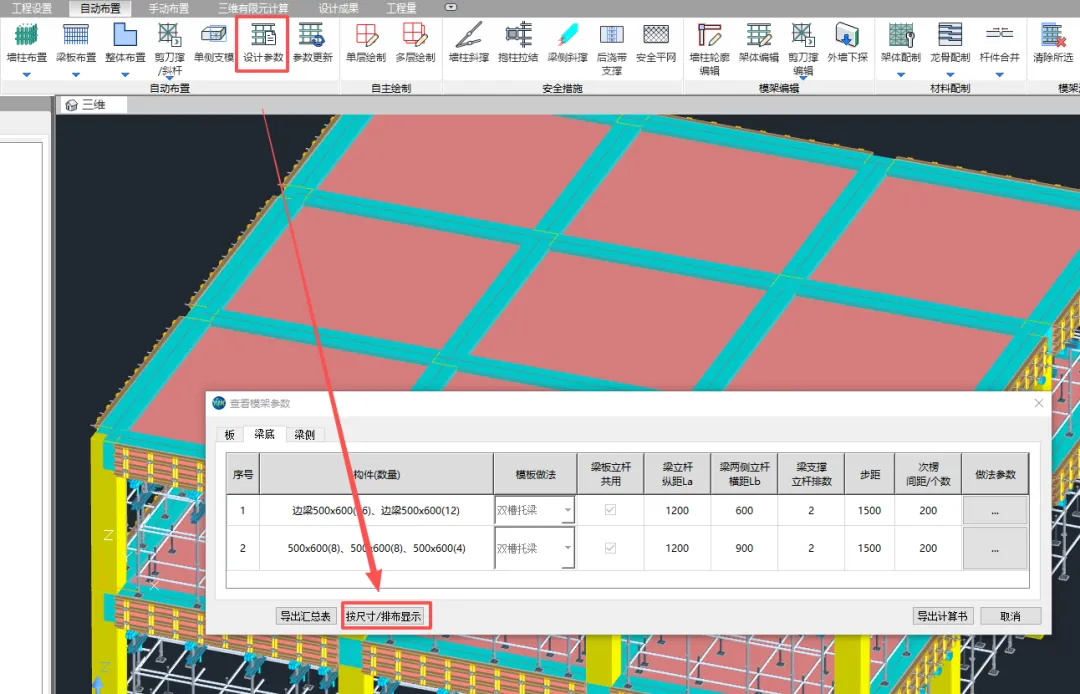

在【设计参数】中可选择按照尺寸汇总构件显示。

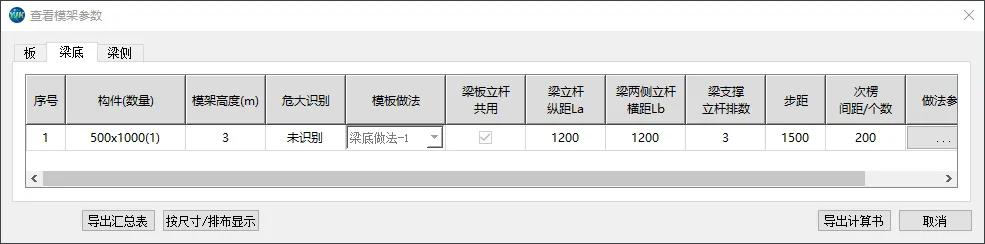

图7 设计参数

键盘按住Ctrl键，可多选构件查看/导出计算书。

图8 批量导出计算书
