超声波测速题型归类｜匀速、匀变速、x-t图像一篇讲透

超声波测速，是学习高中物理必修一第一章和第二章时的一个稍难的题型，从高一第一次月考开始考，到高三一轮复习还在考，要考的话一般在押轴题的位置。

我把所有常见类型归成五类。今天一次把它讲透，同学们把这一篇存下来，下些功夫把它学透。

一、测速核心原理

做超声波测速题，最关键就是分清三个时刻，很多错题根源就是时刻混淆。

1. 必须分清的三个时刻

• 发射时刻：测速仪向外发出超声波信号的瞬间

• 相遇时刻：超声波碰到被测物体（汽车）的瞬间，这是计算位移的核心时刻

• 接收时刻：被汽车反射回来的超声波，回到测速仪的瞬间

💡 重点提醒 汽车的位置，对应相遇时刻，不是发射时刻，也不是接收时刻。 时间间隔，要用两个相遇时刻做差，来算汽车的运动时间。

2. 三组核心推导公式

1. 超声波传播：x = v声·Δt（Δt是单程传播时间，Δt =（接收时刻 − 发射时刻）÷ 2）

2. 汽车位移：Δx = x₂ − x₁（两次信号相遇时汽车位置之差）

3. 汽车速度：v = Δx / Δt车（Δt车为两次相遇时刻的时间差）

二、五大题型

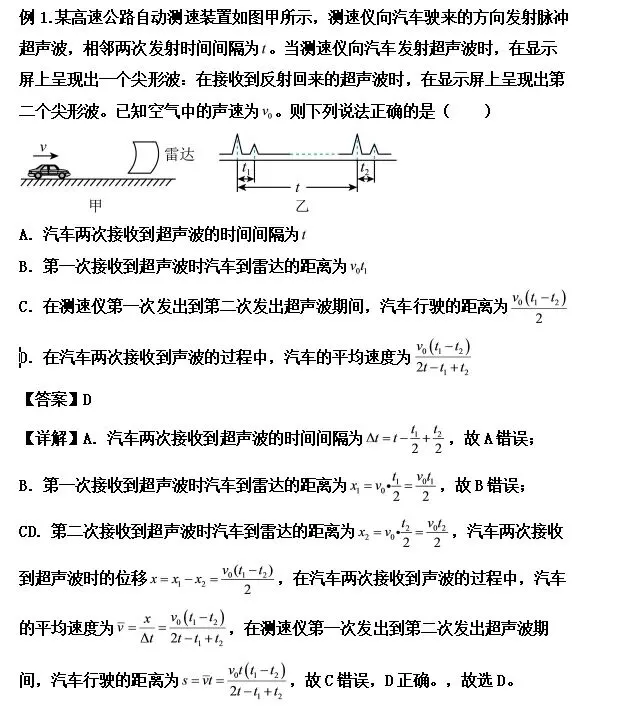

题型1：汽车匀速直线运动

最基础题型，汽车速度不变。两次超声波信号，算出两个位置，除以两次相遇的时间差，直接求匀速速度。

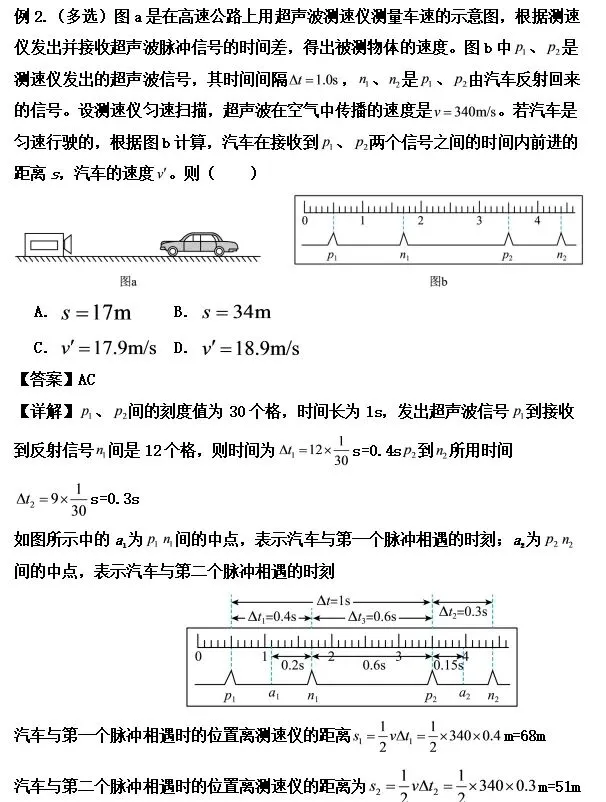

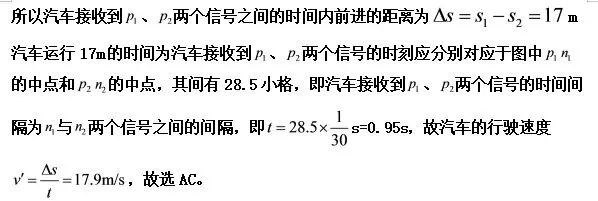

题型2：扫描波形图、刻度尺读数

波形图像题型，要会从图上读取时间刻度：

• 每一个脉冲峰代表一次发射 / 接收；

• 利用刻度尺格子读出时间间隔，再算出超声波单程时间；

• 不要直接拿发射、接收的时间差直接当作汽车运动时间。

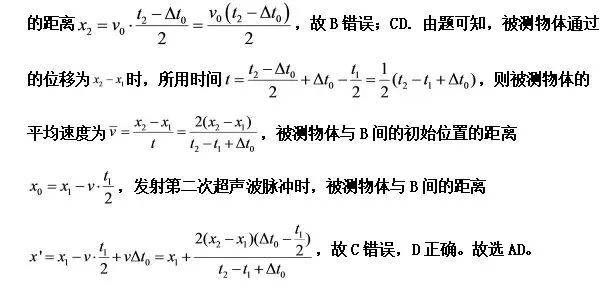

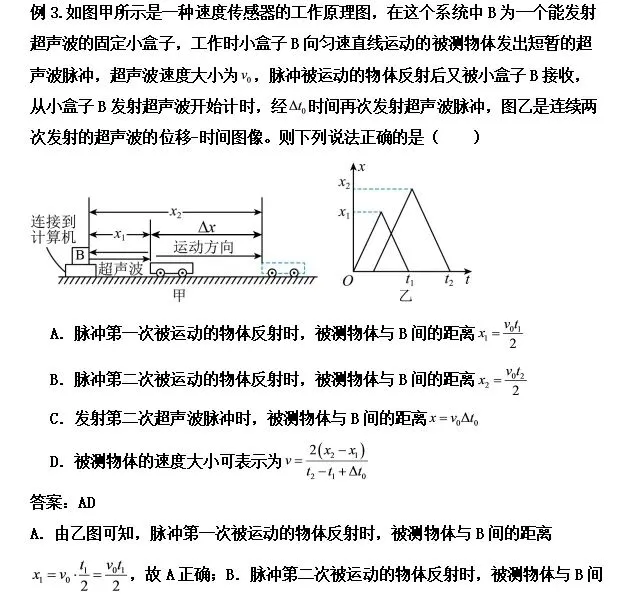

题型3：x-t图像类测速

x-t图像上，超声波的斜线和汽车运动斜线交点，就是相遇时刻，读交点坐标获取位置与时间，再代入公式运算。

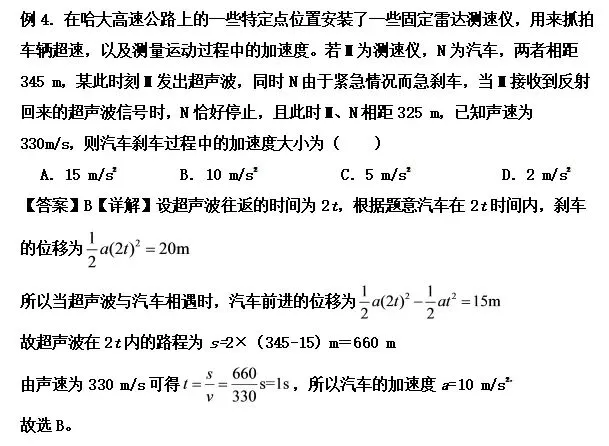

题型4：汽车匀变速直线运动

汽车加速或者减速。两次信号得到两组位置，利用匀变速规律 Δx = aT² 求解加速度，注意这里的T是两次相遇时刻的间隔，不是仪器发射信号的间隔。

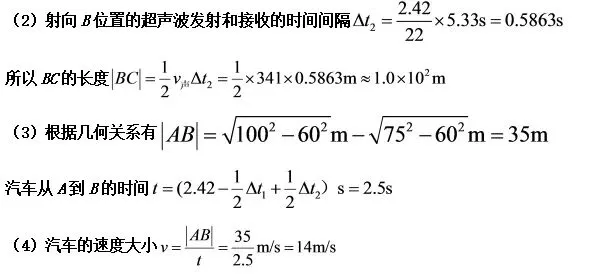

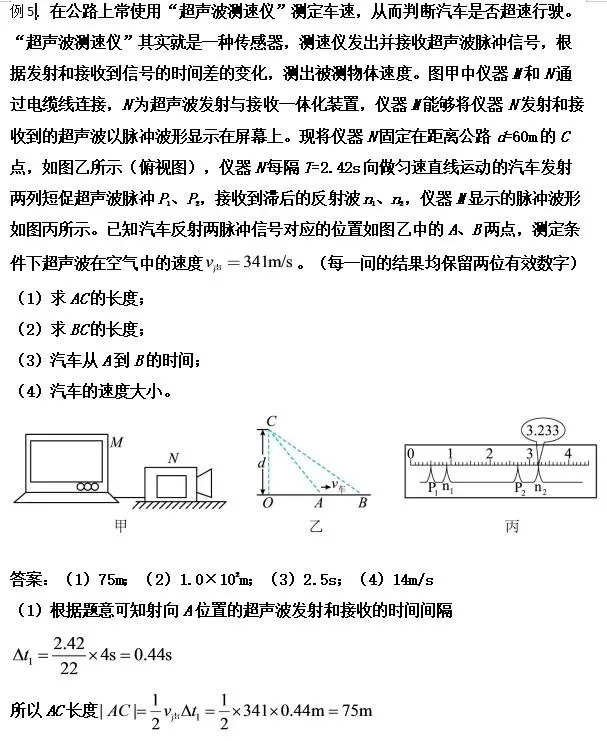

题型5：斜着测——仪器不在车的正前方

如果测速仪不是正对汽车运动方向，信号斜向传播，不能直接用水平位移计算，需要用几何关系（勾股定理）把斜向距离转化成汽车实际水平位移。

三、易错点汇总

1. ❌ 错误：拿【发射信号的时间间隔】直接当做汽车运动时间

**✅ 正确：**汽车运动时间 = 两次超声波与汽车相遇时刻的差值

2. ❌ 错误：把接收时刻当做汽车所在位置的对应时刻

**✅ 正确：**汽车位置对应相遇时刻，超声波来去有传播时间。

3. ❌ 错误：不区分单程、双程时间，直接用发射到接收总时间算位移

**✅ 正确：**超声波单程时间 =（接收时刻 − 发射时刻）÷ 2

4. ❌ 斜测题型直接用声波路程当作汽车水平位移

**✅ 正确：**斜向距离只是斜边，需要几何换算得到真实水平位移。

5. ❌ x-t图看错交点，拿发射点坐标当成相遇点

**✅ 正确：**两条线交点，才是声波碰到小车的时间位置。

做题通用步骤（考场直接套用）

1. 圈出每一组信号：发射时刻、接收时刻

2. 算出每组信号单程时间，求【相遇时刻】和汽车此刻位置

3. 取两组相遇：算出汽车位移Δx、汽车运动时间Δt车

4. 求速度；匀变速题型再用 Δx = aT² 算加速度

5. 图像题，找准交点；斜测题，画几何示意图

总结

超声波测速，不在于公式多难，核心就是抓准「相遇时刻」，避开时间陷阱——大部分错题，都是时刻搞混造成的。
