在半导体与显示制造体系中，光罩掩模版并不是最终装入产品的零部件，却是决定图形能否被准确转移、工艺能否稳定复制以及良率能否持续提升的关键基础材料。它既是制造中的“高精度底片”，也是承载版图与工艺知识产权的核心载体。对于今天的先进制造业而言，光罩的重要性已经不只是单纯的配套耗材，而是工艺、成本、交期和供应链安全的交汇点。

从产业属性看，光罩行业具备几个鲜明特征：第一，市场规模相对设备和晶圆制造并不算大，但技术门槛极高；第二，行业集中度高，尤其在高端半导体光罩领域长期由少数国际龙头主导；第三，中国已经成为显示与半导体制造的重要需求中心，带动本土光罩需求快速增长；第四，在先进节点上，光罩不再只是“单片制造耗材”，而更像决定流片门槛的高额前期 NRE。

一、什么是光罩掩模版：为什么它是制造链条的“图形母版”

通俗地说，光罩掩模版就是光刻工艺使用的“母版”或“底片”。设计工程师先把电路图形写到光罩上，再通过曝光、显影、刻蚀等工艺，将图形一层一层转移到硅晶圆、玻璃基板或其他衬底表面。没有光罩，就无法实现大规模、重复性极高的图形复制。

光罩通常由高纯石英基板和图形层构成。图形层可以是遮光结构、相移结构或更复杂的反射式多层结构。随着工艺节点演进，光罩已从“单纯承载图形的版”演变为对最小线宽、位置精度、CD 均匀性、缺陷控制、套刻能力都有严苛要求的核心工艺载体。清溢光电在年报中指出，掩膜版主要应用于平板显示、半导体芯片、电路板和触控等行业，且需要在图形设计处理、光刻工序工艺、显影蚀刻工序工艺、测量检查分析技术、缺陷控制与修补和洁净室建设等多个环节积累技术能力。

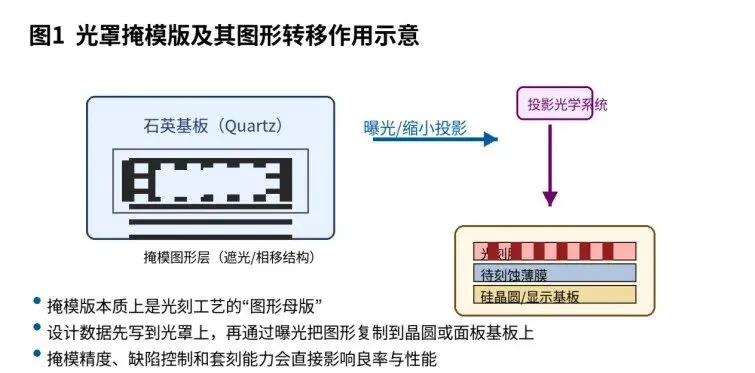

图1 光罩掩模版及其图形转移作用示意

二、掩模版的应用场景：不只服务芯片，也服务显示和先进封装

如果只把光罩理解为“芯片厂用的版”，这个理解其实是不完整的。光罩的应用至少覆盖四个主要方向。第一类是晶圆前道制造，包括逻辑芯片、存储芯片、模拟芯片、功率器件、MEMS、传感器等，它们都需要通过多次光刻把栅极、接触孔、金属互连等结构逐层转移到晶圆表面。

第二类是先进封装。随着2.5D、3D、RDL、凸块、扇出型封装和 Chiplet 等路线快速发展，封装环节不再只是简单后段工序，而是对图形精度和层数提出了更高要求。公开资料显示，传统封装项目通常需要 2 至 3 张掩模版，而先进封装会提升到 5 至 10 张，掩模的价值量因此明显上升。

第三类是平板显示。TFT-LCD、AMOLED、FMM、Micro-LED、硅基 OLED 等显示路线同样高度依赖掩模版。对于显示行业而言，掩模版不仅影响线宽与精度，还影响高世代产线的交付稳定性和国产替代节奏。

第四类则是 PCB、FPC、触控等泛电子制造场景，这部分虽然技术节点和精度要求不同于先进半导体，但同样构成了掩模版行业的重要市场基础。

因此，从产业视角看，掩模版并不是单一行业的小众材料，而是横跨晶圆前道、先进封装、显示面板和泛电子制造的高精度图形母版。

三、全球行业格局：市场不算大，但高度集中

全球光罩行业最鲜明的特征，是“总体市场存在自建（captive）与第三方（merchant）并存，但开放市场高度集中”。在半导体独立第三方掩模版市场中，Photronics、Toppan（现 Tekscend Photomask）和 DNP 长期占据主导地位。龙图光罩 2025 年半年报披露，美日企业 Photronics、Toppan、DNP 占据独立第三方掩模版市场 80%以上份额，其技术节点已突破至 7nm 以下，并在设备、工艺模型库和客户黏性上形成壁垒。

显示掩模市场也具备较高集中度。根据清溢光电公开披露，按Omdia 2024 年 7 月统计的 2023 年全球平板显示掩膜版企业销售金额排名，前五名分别为 Photronics、SKE、HOYA、LG-IT 和清溢光电，清溢位列全球第五、中国第一。这说明显示领域的中国厂商已经进入全球主流竞争阵营，但在先进半导体光罩领域，国际龙头仍掌握更强的系统能力。

四、国内外代表公司：海外强在高端半导体，国内先在显示和成熟制程突破

从代表公司分布看，可以将行业大体划分为两类：一类是海外高端龙头，另一类是中国本土成长型企业。前者强在先进节点、完整设备链与客户认证；后者则更多依托本土需求，在显示、中高端成熟制程和先进封装方向实现突破。

从国内产业进展看，光罩需求正在持续本地化。路维光电公开材料引用Omdia 数据显示，2023 年全球平板显示掩膜版市场约为 1,362 亿日元，2024 年预计达到 1,389 亿日元；其中 2023 年中国大陆平板显示掩膜版销售占比达到 56%，预计 2026 年将达到 59%。这说明在显示方向，需求中心已经明显向中国大陆集中。

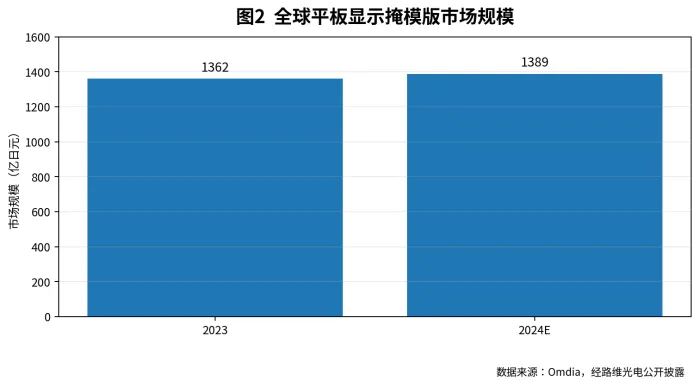

图2 全球平板显示掩模版市场规模（数据来源：Omdia，经路维光电公开披露）

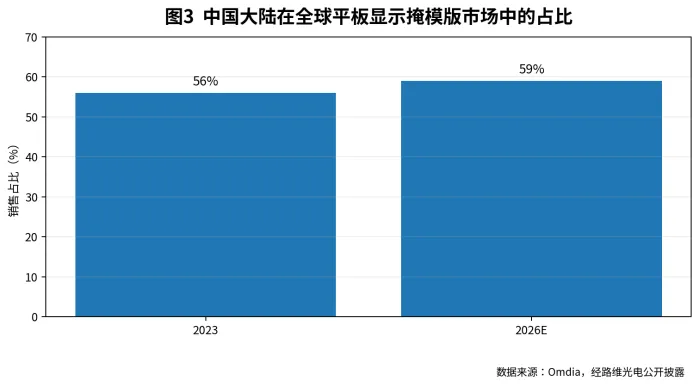

图3 中国大陆在全球平板显示掩模版市场中的占比（数据来源：Omdia，经路维光电公开披露）

五、为什么说光罩重要：单项目开发与量产口径下，它的角色完全不同

这一部分正是理解光罩价值的关键。对于先进节点来说，掩模版更像一个高昂的前期NRE，而不是简单的单片制造耗材。Semiconductor Engineering 在 2026 年电子书中提到，5nm 一套 mask set 的成本可达 1000 万到 2000 万美元。这意味着在先进逻辑和高端 SoC 开发中，掩模版不仅影响制造，还会直接影响流片门槛、试错成本和产品家族化策略。

同样的逻辑也可以从量产端反向理解。成熟节点产品由于生命周期长、出货量大，mask 成本可以在长期批量生产中被持续摊薄，因此项目财务上更容易成立。但在先进节点、小批量产品和多版本 SKU 产品上，光罩成本往往会成为前期投入中的关键项，甚至直接影响是否首版流片以及企业能承受多少次 re-spin。

TechInsights/SemiWiki 的模型也说明了这一点：在 7nm 节点，mask set 成本大约可达 1,050 万美元；如果只摊到 100 片晶圆，单位晶圆的成本压力远高于摊到 10 万片晶圆。换句话说，开发阶段光罩是“门票成本”，量产阶段光罩才逐渐变成“固定成本摊薄项”。这也是为什么先进逻辑、AI 芯片、高端 SoC 和先进封装项目会对光罩成本异常敏感。

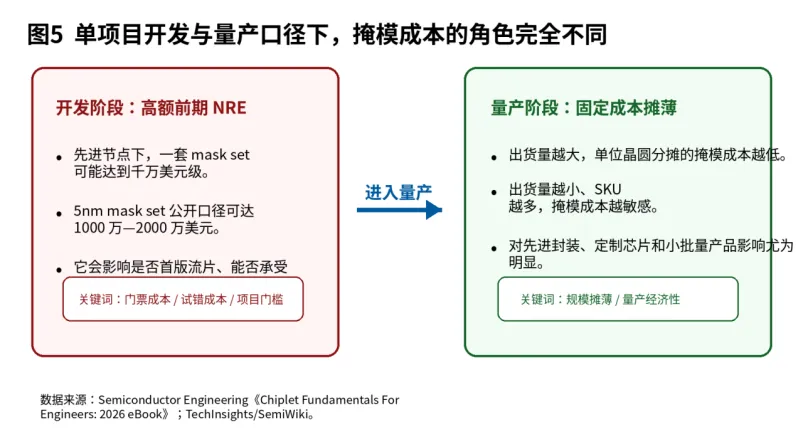

图5 开发阶段与量产阶段下，掩模成本的角色差异（数据来源：Semiconductor Engineering；TechInsights/SemiWiki）

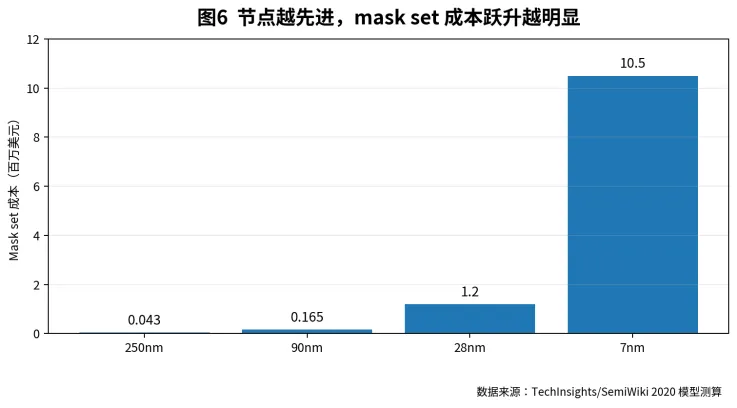

图6 不同节点下 mask set 成本跃升示意（数据来源：TechInsights/SemiWiki 2020 模型测算）

六、技术难点在哪里：光罩行业的门槛不是一台设备，而是一整套系统能力

今天的光罩行业之所以壁垒高，并不是因为它只是“把图形写到石英板上”，而是因为它同时考验数据处理、写版、工艺匹配、检测修复和供应链组织能力。第一重难点在图形与数据处理。随着芯片制程不断缩小、图形复杂度持续上升，CAM 版图处理、OPC、数据分层和工艺匹配越来越复杂，已经不是传统静态制版逻辑能够解决的问题。

第二重难点在写版与精度控制。龙图光罩在半年报中提到，随着半导体工艺不断提升，掩模版对最小线宽、位置精度、CD 精度和缺陷管控都提出了很高要求。对于先进制程光罩，光刻过程中的光学畸变、电子束写版效率、工艺窗口和重复性控制，都会直接影响成品质量。

第三重难点在检测与修复。光罩一旦存在颗粒、针孔、图形畸变等微小缺陷，这些缺陷会在后续曝光过程中被直接复制到晶圆上，对良率造成实质影响。龙图光罩公开资料强调，需要借助先进的光学检测设备进行全方位、高精度检测，并在不产生二次污染的情况下完成激光或电子束修补。

第四重难点在材料与设备链。高品质石英基板、blank、pellicle、化学品以及高端写版和检测修复设备，长期以来都具有较强的国际供应链集中度。对于中国企业而言，真正的挑战不仅是工艺本身，更在于如何建立可持续、可验证、可交付的完整体系。

第五重难点在于客户认证。这个行业的验证周期往往很长，尤其是高端客户对保密、稳定性、交付和一致性要求极高，因此光罩企业的成长通常是缓慢积累型，而非简单产能扩张型。

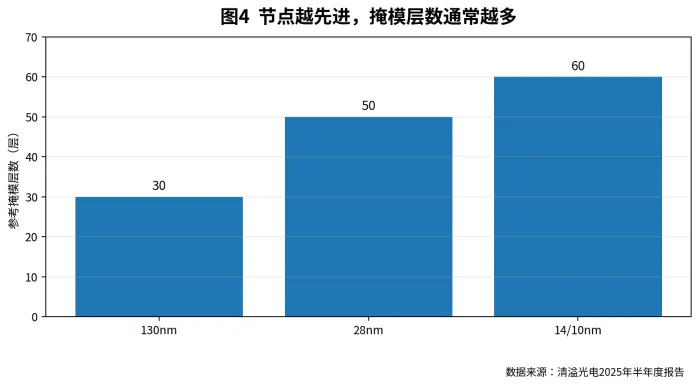

图4 节点越先进，掩模层数通常越多（数据来源：清溢光电 2025 年半年度报告）

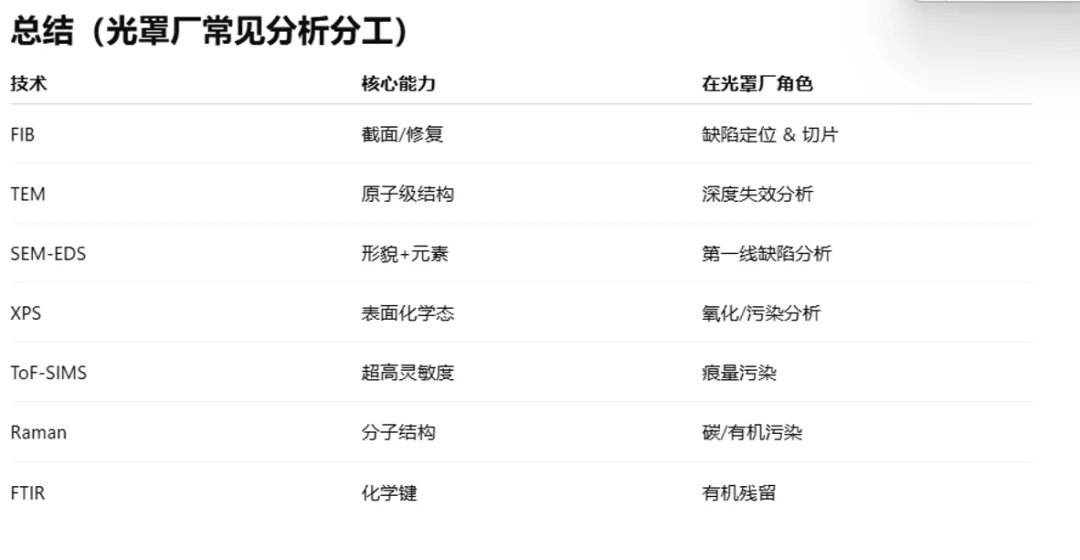

七、光罩公司常用检测手段

1、FIB-SEM 聚焦离子束电子双束电镜：

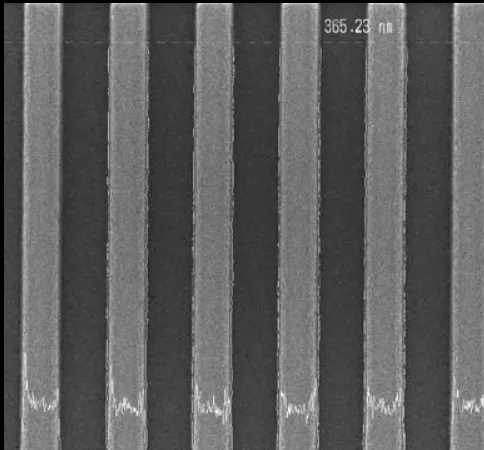

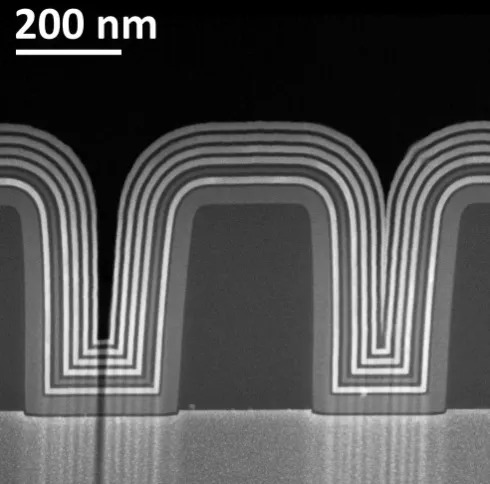

聚焦离子束切割样品，制作真实截面，可直接观察 profile。

确认线宽（CD）、侧壁角度、膜厚、undercut/footing；也可做局部修补。

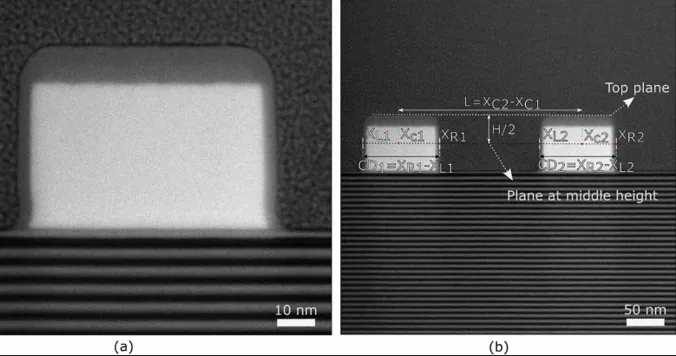

2、TEM透射电镜：电子束穿透超薄样品，获得亚纳米级截面结构信息。确认极小线宽、界面位置、膜层结构、LER/LWR；常接在 FIB 之后。

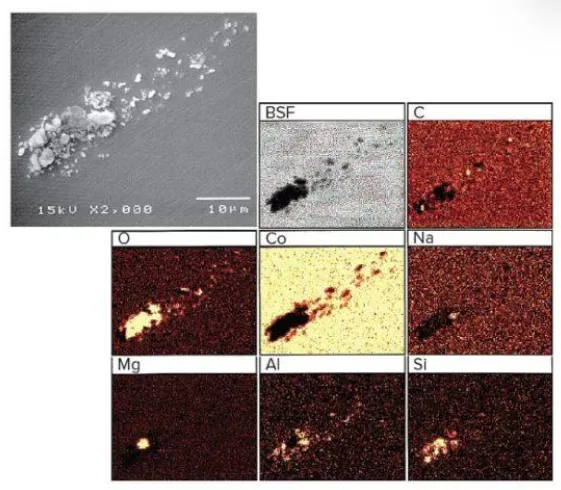

3、扫描电镜：SEM 看形貌，EDS 看元素组成。SEM 看形貌，EDS 看元素组成。

4、XPS：X 射线激发表面电子，分析元素与化学态。判断 Cr/CrOx、有机污染、清洗后表面残留。

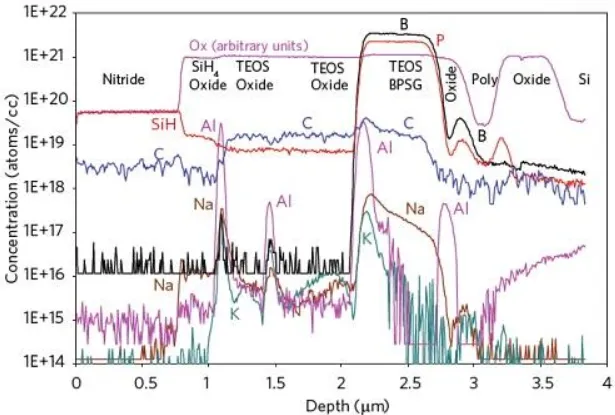

5. ToF-SIMS：离子轰击产生二次离子，飞行时间测质量，灵敏度极高。痕量污染、有机残留、深度剖析、二维/三维化学分布。

还有Raman、FTIR等

八、未来发展方向：需求扩张和技术升级将同时发生

未来几年，光罩行业将沿着两条主线发展。第一条是需求侧扩张。AI芯片、汽车电子、功率器件、第三代半导体、先进封装、高世代 AMOLED 和 FMM，都在带来新的掩模需求。随着先进封装项目所需掩模张数提高，以及显示高世代产线对高精度掩模的依赖提升，光罩行业的增长不会只来自先进逻辑缩线宽，也会来自更多新应用场景的放量。

第二条是技术侧升级。清溢光电在2025年半年度报告中提到，随着芯片制程不断微缩，14nm/10nm 先进制程所需掩膜版数量可达 60 层，而 28nm 制程则需要 50 层，130nm 制程为 30 层。层数增加意味着工艺复杂度、数据量、检测修复难度和交付要求都同步提升。

更高端的方向则体现在EUV 和 High-NA EUV。ASML 官方资料显示，其 High-NA EUV 系统采用 0.55 NA 光学系统，可实现约 8nm 分辨率。这一趋势意味着未来高端光罩的竞争焦点，会进一步向更复杂的 blank、pellicle、multi-beam writer、检测修复和更强的计算光刻生态集中。

对中国市场而言，最现实的发展路径并不是一步跨入全球最先进的EUV光罩，而是沿着“显示高端化—先进封装放量—成熟及特色工艺升级—更高节点持续突破”的路径逐步向上。当前国内企业在显示光罩方面已经拥有较好的市场基础，在半导体独立第三方光罩方面则正从 180nm、130nm、90nm、65nm 向 40nm、28nm 继续推进。这条路径虽然不容易，但方向清晰，而且需求基础扎实。

结语

光罩掩模版不是普通耗材，而是先进制造的图形母版、知识产权载体和良率起点。它在开发阶段决定企业的流片门槛，在量产阶段决定固定成本能否有效摊薄；它既服务于最先进的逻辑芯片，也深度嵌入先进封装、显示面板和特色工艺半导体。

从全球格局看，行业仍由少数海外龙头主导；从中国市场看，需求中心已经形成，供给能力正在升级。未来真正决定企业分化的，不只是产能规模，而是高端写版、检测修复、工艺数据库、材料供应链和客户验证体系的综合能力。谁能率先把这些能力串成体系，谁就更有可能在下一轮光罩产业升级中占据主动。
