💡 为什么需要同时学习ROS 2和PX4？

如果你刚刚进入可编程无人机领域，可能会存在这样的疑问：

❓ 我已经会ROS 2了，还需要PX4吗？

❓ PX4不是已经能飞了吗？为什么还要ROS？

❓ 能不能只用ROS写飞控？

这些问题的根源只有一个：没有从系统架构的角度理解无人机软件栈。一句流行的说法是：PX4负责飞得稳，ROS 2负责飞得聪明。这句话方向是对的，但并不够精确。要真正理解两者的关系，我们需要把它们拆开来看。

🔧 PX4是什么？无人机的实时神经系统

PX4的本质定位

PX4是一个运行在飞控硬件上的实时无人机操作系统（Flight Stack）。它并不是一个应用程序，而是一套为无人机飞行安全与实时控制而设计的嵌入式软件系统。

PX4的整体设计遵循三个核心原则：✅强实时性：关键控制与估计算法必须在严格的时间约束下运行✅闭环控制：所有飞行行为均基于传感器反馈形成闭环✅安全优先：任何异常都优先保证飞行器可控或安全降级

从算法层面看，PX4的飞控端主要由三大核心模块构成：

1️⃣ 状态估计算法（Estimator）

状态估计算法的职责是回答一个最基本、也最关键的问题：无人机当前处于什么状态？它需要持续估计无人机的位置、速度、姿态、角速度等信息，为后续所有控制算法提供对世界的认知。

在实际飞行中，无人机无法直接测量完整状态，只能获得来自各类传感器的、带噪声且不完整的观测数据，例如IMU、GPS、磁力计、气压计，或者来自视觉与外部定位系统的信息。

在PX4中，状态估计的核心功能主要由EKF2（扩展卡尔曼滤波器）完成。它输出的并不是原始传感器数据，而是已经融合、对齐坐标系、补偿偏置后的状态量，包括姿态（roll/pitch/yaw）、角速度、位置、线速度以及各类传感器偏置。

2️⃣ 控制算法（Controller）

控制算法负责让无人机朝目标状态运动。回答的问题是：我该如何调整姿态和推力，才能到达目标状态？

PX4采用多层级闭环控制结构，典型包括：

📍 位置控制器：输入期望位置，输出速度期望

🚀 速度控制器：输入期望速度，输出姿态调整量

🔄 姿态控制器：输入期望姿态，输出角速度指令

⚡ 角速度控制器：输入期望角速度，输出电机控制量

在PX4中，大量控制器采用PID（比例-积分-微分）控制结构，其特点是：计算量小、实时性强、工程成熟度高、易于调参。

3️⃣ 混控算法（Mixer）

在控制算法输出之后，系统还面临一个关键问题：如何把抽象的力和力矩指令，转换成具体的电机转速？这正是Mixer（混控器）的职责。

Mixer的输入通常是总推力、滚转力矩（Roll）、俯仰力矩（Pitch）、偏航力矩（Yaw），输出则是各个电机的控制指令（PWM/转速）。

🧠 ROS 2是什么？无人机的高层智能系统

ROS 2的本质定位

ROS 2是一个分布式机器人软件中间件（Middleware + Framework），其核心关键词是消息通信、模块解耦、分布式系统和高层决策。

如果说PX4更像是无人机的脊髓和反射系统，那么ROS 2更像是负责感知、思考和决策的大脑皮层。

ROS 2在无人机中通常做什么？

在ROS 2 + PX4架构中，ROS 2通常运行在机载计算机（x86/ARM），主要负责：

👁️ 视觉/激光感知：目标检测、SLAM、点云处理

🗺️ 路径规划：全局规划、局部规划、轨迹优化

🎯 任务决策：状态机、行为树、任务调度

🤝 多机协同：分布式通信、编队控制

🌐 外部系统通信：与地面站、云端服务交互

ROS 2运行的是可以稍微慢一点，但必须足够聪明的代码。

🔗 ROS 2 + PX4：不是竞争，而是分工

典型系统结构

在工程实践中，ROS 2与PX4并不是二选一的关系，而是严格分工、相互配合的协同架构。一个典型的系统可以被理解为三层结构：

二者如何通信？

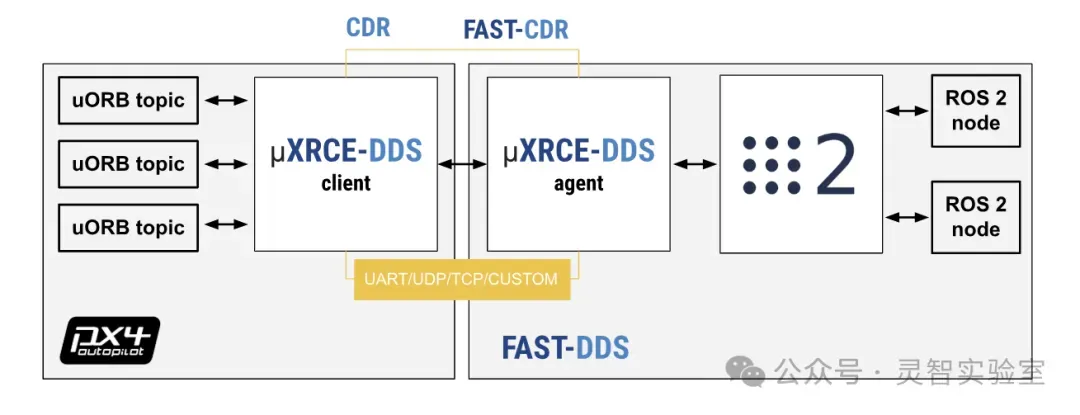

在micro-ROS + XRCE-DDS架构中，PX4作为uXRCE-DDS Client运行于资源受限的飞控，而ROS 2系统运行uXRCE-DDS Agent，两者通过串口（UART）、UDP或TCP进行通信。

这种分层设计充分利用了PX4在嵌入式实时性方面的优势，以及ROS 2在复杂算法与生态集成上的强大能力。

📝 本章小结

通过本章学习，你应该建立以下认知：

✅ PX4是实时飞控系统，负责状态估计、控制律计算与安全保护

✅ ROS 2是高层智能框架，负责感知、规划、决策等智能任务

✅ 二者通过XRCE-DDS协议高效通信，形成协同架构

✅ /fmu/out输出飞控状态，/fmu/in接收控制指令

🎯下一章预告：《第1章（下）从零搭建PX4+ROS 2开发环境——完整工具链指南》我们将详细介绍Ubuntu 22.04 + ROS 2 Humble + Gazebo的完整工具链搭建流程，让你快速拥有可用的开发环境！
