通达信指标公式源码,K线MACD同图看短线背离

「短线同步副图」是一套只有 24 行的副图公式。名字是重新起的——原文那个名字用词偏满，不太适合直接出现在公开内容里——内核一行没动。它做了一件听起来有点怪的事：把 K 线画进 MACD 的副图里。

常规的看盘方式是——K 线在主图、MACD 在副图，两套坐标系各自独立。想看背离，得在上下两个图之间来回对时间轴，一根一根数。这套公式换了个办法：把 K 线整体平移一个位置，搬进 MACD 的副图，让当天的 K 线和当天的 MACD 色带落在同一根垂直线上。

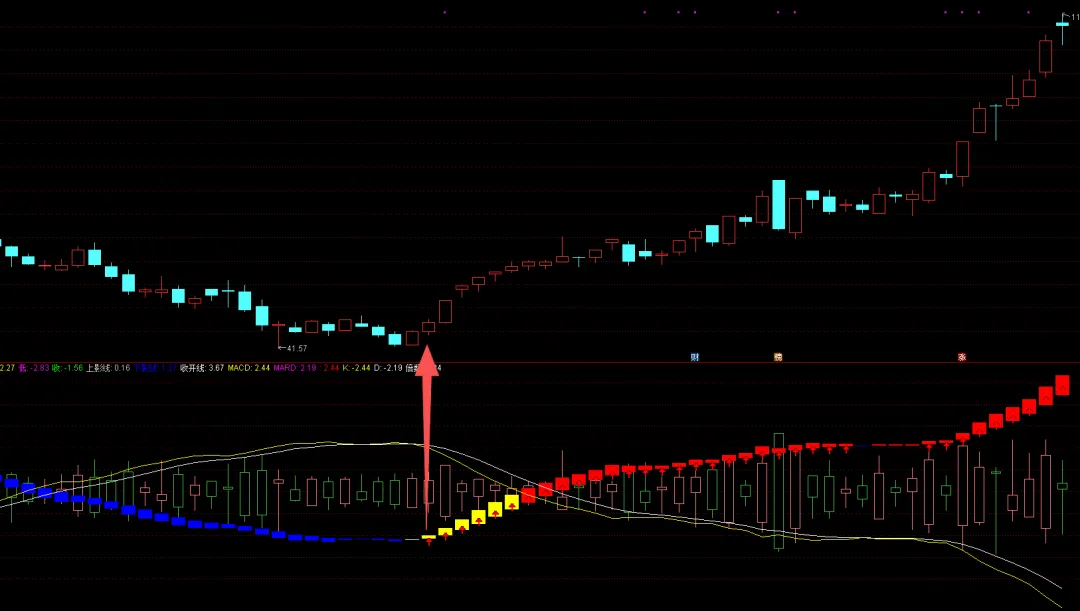

装好之后，副图会变成这样：纵向分布的是 MACD 的三色带子，中间有一根根空心的小 K 线穿过去。同一个时间点上，那根 K 线的高低形态和它正对的色带，属于同一个交易日。

先做个速览

• 类型：单件，副图（没有主图，也没有选股公式）

• 用到的数据：开、高、低、收四个价格，加上系统 MACD 指标

• 输出：一副被平移过的 K 线（六层空心线）、三色 MACD 带、两条取反向的参考线、一个条件图标

• 一句话：把 K 线按「相对当日四价均值」重新定位，塞进 MACD 副图，让当天的价格形态和动能指标垂直对齐

一、这套公式做了一件反常的事

K 线画进副图，第一个障碍是量纲。价格是几十上百，MACD 的快线（DIF）是零点几到几块，差两三个数量级。不做处理直接画，K 线会占满整个画面，把色带压成一条线。

公式的解法在第 1 到第 8 行：先把价格减去当天的四价均值。

VAR1Z:=(C+O+L+H)/4

这是开盘、最高、最低、收盘四个价格的算术平均。注意它不是成交均价——成交均价要按成交量加权算，这里只是四个价格的中点，作用是给当天找一个「重心」。

减完之后，价格就从「几十元」变成了「偏离重心多少元」，量级是几毛甚至几分，和 MACD 的快线落到同一个数量级，两者才能共用一套纵坐标。

举个数看得更清楚：一只 50 元左右的股票，当天振幅 3%，那么四价相对重心的偏离幅度大约在 ±0.4 元；同一时间它的 DIF 通常在 ±1 元以内。两者相差不悬殊，画在一起高度还算协调。这也是这套公式能成立的前提。

二、关键在那四个看着像系统函数的变量

第 2 到第 8 行定义了七个输出，全部标了 NODRAW：

这是整个公式最容易看错的地方。开、高、低、收 这四个名字读起来像是通达信的系统函数（系统里对应的是 OPEN、HIGH、LOW、CLOSE），但这四行把它们重新定义成了自己的变量，值是各自的原始价格减去 VAR1Z。

后面第 9 到第 14 行画 K 线时用到的 收、开、高、低，引用的就是这四个自定义变量，不是原始价格。如果误当成系统价格去读，就没法解释为什么 K 线画在副图里既不夸张、也不溢出——那正是因为它们已经被换算成了偏离量。

另一件事：上影线、下影线、收开线 这三行也定义了，但后面从头到尾没有被引用过一次。它们算出来就放在那儿了，属于多写的部分，去掉不影响运行。

三、六行 STICKLINE 画出一根 K 线

STICKLINE 的五个参数依次是 (条件, 上端取值, 下端取值, 宽度, 是否空心)。空心参数写 1 表示只描边框、里面不填色。

阳线（C>=O）三行：

• 实体：从 收 到 开，宽度 2

• 上影：从 高 到 收

• 下影：从 低 到 开

阴线（C<O）三行：

• 实体：还是从 收 到 开（此时 收 小于 开，通达信会自动按上下关系画）

• 上影：从 高 到 开

• 下影：从 低 到 收

阳线的上影连到收盘、阴线的上影连到开盘，这是对的：阳线实体的顶边是收盘价，阴线实体的顶边是开盘价；下影线同理，分别连到开盘和收盘。判断条件用的 C>=O 是系统价格，但画的位置用的是偏离量，两者同一天、同一个减数，等价，不冲突。

六层全部用空心（参数 1）是有讲究的：空心 K 线不遮挡后面的色带，两者重叠时都看得见。宽度那栏，实体给 2、影线给 0——0 在通达信里表示画最细的线。

这里有个理解要点：K 线的「零点」（纵坐标 0 那根水平线）对应的是当天的四价均值，不是某个固定价格。所以 K 线在图上会每天自动重新定位——今天均值是 50.2，今天这根 K 线就以 50.2 所在的位置为零；明天均值变成 49.8，基准也跟着挪。这一点直接影响怎么用，放到第七节细说。

四、MACD 那半段，和标准 MACD 柱不是一回事

第一行是跨指标引用。 冒号后面那个 MACD 不是变量名，而是去调用通达信里的系统 MACD 指标，取它的 MACD 输出线（也就是 DIF 快线）。写法上冒号前后同名，读起来很容易以为是自己定义自己。

这里有个使用前提：系统 MACD 指标得存在，而且最好保持默认参数。如果以前改过或删过它，这里引用的东西就跟着变了，而公式里看不出任何提示。

第二行不是标准的 DEA。 标准 MACD 的信号线 DEA 是 DIF 的 9 日平滑，这里用的是 3 日（SMA(X,3,1) 的权重是 3）。周期只有标准的三分之一，所以 MARD 跟得非常紧。

后果是：MACD-MARD 这个差值比标准的 MACD 柱（DIF 减 DEA）敏感得多，穿越零轴频繁、摆动幅度也大。你在图上看到的红蓝切换，比行情软件里那根 MACD 柱要快一拍到两拍。别把它当标准 MACD 柱来读。

再看第 17 行：

IF(...,DRAWNULL) 是通达信里常见的「条件画线」写法——条件成立就画值，不成立就不画。但句末又加了 NODRAW，意思是这条输出不画线。两个指令互相抵消，结果是这行什么都没画出来。从写法看，作者本来大概是想留一条只在快线上穿时出现的红线，加了 NODRAW 之后就废了。

真正在画的是接下来三行，注意它们和常见 MACD 柱的区别：

STICKLINE(MACD>MARD, MACD, MARD, 3, 0) 画的是从 MARD 到 MACD 的一段色带，不是「从零轴到差值」的柱子。所以这个副图里的三色带是悬空的，跟着两条线的位置走，而不像行情软件那样从零轴上下来回翻。这个差别看代码时很容易漏掉，看图时感受却很直接：色带整体会上下漂移，不锚在零轴上。

五、三种颜色怎么读

三行按顺序执行，后面的会盖住前面的：

第 1 行和第 2 行条件互斥，不会打架。第 3 行的条件包含在第 1 行里，所以凡是「快线在零轴下方、同时又上穿了 3 日线」这一段，红色会被黄色覆盖——这大概就是作者的本意：把零轴下方的短线上穿单独挑出来标黄。

注意第 3 行判断的是 MACD<0（快线本身在零轴下方），不是「色带在零轴下方」。因为色带是从 MARD 画到 MACD、并不贴零轴，用色带位置来定义上下本来也没意义。所以黄柱的准确含义是：DIF 还在零轴下方，但已经上穿了它自己的 3 日线。

配色上有两点要注意：

• K 线用浅红和浅绿，色带用红、蓝、黄。「下跌」这件事在 K 线里是浅绿、在色带里是蓝色，同一张图上有两套颜色语言，看的时候要分开认。

• COLORLIRED、COLORLIGREEN 这两个颜色常量不是所有通达信版本都支持，遇到不支持的版本会回落到默认色，K 线颜色就不是浅红浅绿了。

最后是那个图标：

两线差值超过 0.1 就画一个标记，位置在两条线的正中。这个 0.1 是一个固定数字、不是比例，所以它对每只股票的效果完全不同：

• 50 元左右的股票，DIF 的日波动常在 0.5 元以上，差值经常超过 0.1 → 标记出得很密

• 5 元左右的股票，DIF 的日波动可能只有 0.05 元，差值很难摸到 0.1 → 标记几乎不出现

这不是公式写错，是拿固定数字当门槛的自然结果。要用的话得按自己的持仓价位去调，见第八节。

六、K 和 D 这两条线最容易误读

这两行有两个容易踩的坑。

第一个坑是名字。K、D 在股票软件里默认让人想到 KDJ 的那两个值。但这里跟 KDJ 一点关系都没有，它们就是 MACD 快线和它的 3 日线。

第二个坑更要紧：它们是取负的。 前面有个负号，所以：

• K 往上走 = 快线往下走 = 动能转弱

• K 往下走 = 快线往上走 = 动能转强

方向是反的。 按「线往上就是好」的习惯去读，会读反。

为什么要取负？看颜色和位置就明白了——这两条是黄色和白色，如果按原值画，会和同样用黄白配色的色带混在一起，位置也和 K 线挤在一块。取负之后它们沉到零轴下方，画面清爽很多。这是为了避让做的处理，不是算法需要。

七、七条使用边界

第一，它不产生任何买卖信号。 整套 24 行没有一行输出可用条件，也没有选股公式。它的作用就是把两个东西画在一起给你看，判断留给你。想拿它做筛选或提醒，得自己另外写条件。

第二，坐标系每天重置。 K 线是「价格减当日四价均值」画出来的，零点跟着当天的均值走。这意味着这个副图看不出跨日形态——W 底、头肩底、平台整理这类需要多根 K 线组合的结构，在这个图上都成立不了，因为每根 K 线都被平移到了各自的基准上。它只能看单日的内部结构，以及单日 K 线与当日色带的相对关系。

第三，VAR1Z 不是成交均价。(C+O+L+H)/4 是四个价格的简单平均，没有按成交量加权。成交集中在某一端的日子，它和真实成交均价会有明显差距。

第四，0.1 那个阈值要吃透。 它是一个固定数字，不同价位的股票表现天差地别，用之前先看看自己的票在什么价位。

第五，MARD 是 3 日不是 9 日。 画出来的是「快线减它的 3 日线」，比标准 MACD 柱灵敏得多。如果你的判断经验是基于标准 MACD 柱建立的，直接套用会有偏差。

第六，跨指标引用有前提。 第一行依赖系统 MACD 指标存在且参数正常。换电脑、换软件版本，或者导入别人的公式包覆盖了系统指标，都可能让它取到不一样的值。

第七，几处冗余。上影线、下影线、收开线、倍数 定义了但从未被引用；第 17 行因为 NODRAW 而失效。这些不影响运行，但读代码时容易被绕进去。

好消息：没有未来函数。 全部取值都是当日值，SMA 是递推平滑、不含未来数据，STICKLINE、IF、DRAWICON 都是当日判定。回看历史时图形是稳定的。

公式源码(副图)

公式原来的名字用词偏满，这里统一用「短线同步副图」这个中性说法，源码按原文完整保留。

（公式太长，展示不便，获取信息见文末）
