pdms管道篇(番外25):管道开洞插件解析

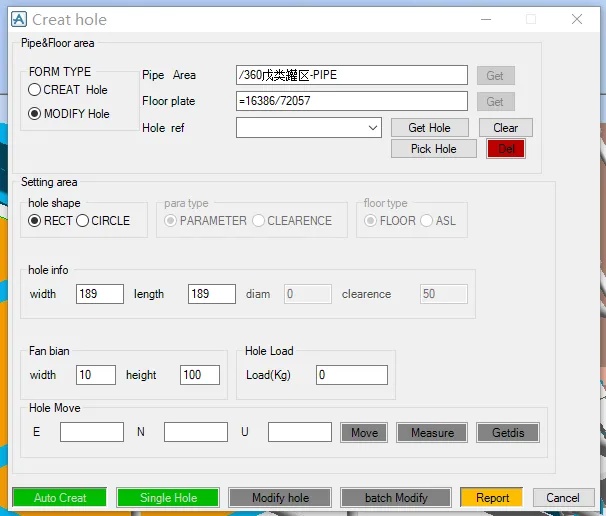

笔者最近翻阅pdms11.0工具时发现一款管道楼板批量开洞工具，该工具适用于floor类型的开洞，界面如下：

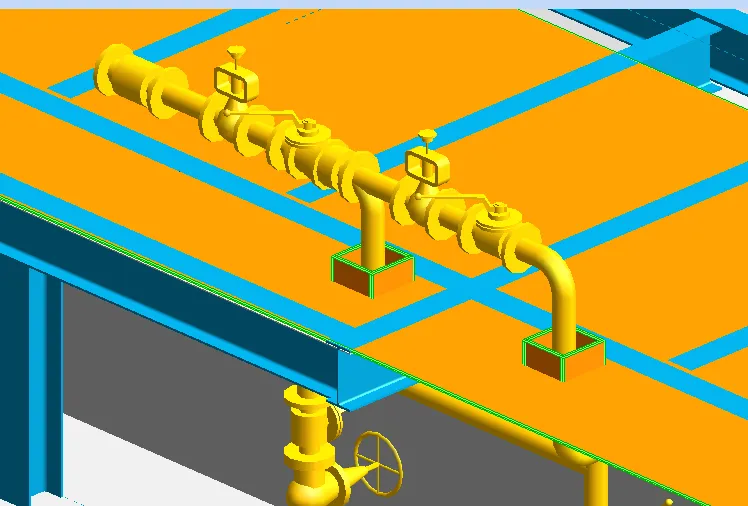

使用效果如下：

插件提供了两种开洞模式，一种是基于固定大小的模式，一种是基于计算附加的模式，经过笔者与自己开发的插件进行了对比，其基本原理一致，均是利用系统自带的碰撞原理进行孔洞位置数据提取，在经过计算进行孔洞大小选择，区别如下:

1 上述插件仅是楼板floor类型开洞，不支持PANE、STWALL类型开洞

2 开洞数据，例如位置、大小没有进行圆整，数据比较琐碎

3 不支持导出孔洞条件图，使用过程需自行添加部分属性

不过这款插件对于日常使用也是满足要求的，另外博普达公司也在相关qq群或公司网站内分享过一款开洞插件，感兴趣的可以留言探讨。
