AI芯片设计:混合精度如何一条数据通路吃下 FP32 到 FP4

先说结论：这颗 16×16 的 weight-stationary 脉动阵列，在 TSMC 28 nm、1 GHz 下做到 FP32/BF16/FP8/FP4 峰值 0.5/1/2/4 TOPS，全格式（含 INT 与 MX）路由后单元面积 3.27 mm²、峰值功耗 1.85 W，FP4 每操作 0.45 pJ。它想回答的不是"能不能支持多格式"，而是两个更硬的问题：共享一条数据通路时，吞吐怎么随位宽等比缩放；以及支持 MX 块尺度，到底要多付多少面积和能耗。

论文来自 University of Washington（Jiayi Wang、Kearnan Bishop 共同一作，Ang Li 通讯），ICCD 2026 接收，arXiv 2610.19645。

一、一个模型里早就不止一种精度

论文开篇列的例子很能说明问题：DeepSeek-V4 在注意力和 MoE 内部就混着用精度——KV 在 RoPE 维度保 BF16、其余用 FP8，lightning indexer 用 FP4 算注意力，MoE 专家权重存 FP4、反量化到 FP8 再算。Nemotron 3 Ultra 干脆按算子分配：路由专家 NVFP4、共享专家与 Mamba mixer FP8、注意力与 embedding BF16，KV cache 是 FP8。Kimi K2 Thinking 的专家量化到 INT4。

低精度省显存、省带宽、提高有效算力，但同时压缩动态范围与尾数，精度仍然是敏感选项；而长归约又要求高精度累加，所以生产系统普遍保留 FP32 累加。

硬件侧的对照是商用矩阵引擎：H100 的 Tensor Core 覆盖 BF16/FP16/FP8/FP32-class/INT，B200 增加 FP4 与 MX，TPU7x 与 Trainium3 也都在多个低精度模式上给出接近等比的吞吐，累加仍是 FP32。论文表 1 把这些产品按"相对自家 BF16 的倍数"归一化：H100 的 FP8 是 2×、B200 的 FP4 是 4×、Trn3 的 MXFP8/MXFP4 都是 4×。

于是架构目标很清楚：多格式 + 近似等比的吞吐缩放 + FP32 累加。但公开文献里，"用什么微架构机制实现"和"多加一种格式要付多少钱"这两件事一直没被认真表征。这篇论文就是补这两块。

二、为什么不能每种格式复制一条通路

最直接的多格式实现是给每种格式复制一条独立数据通路。面积、布线、控制逻辑一起膨胀，而且工作负载很少同时跑满所有格式，复制出来的硬件大部分时间在闲置。

第二个坑来自 MX。OCP MX 把每 32 个元素划成一块，共享一个 E8M0 指数（纯 2 的幂）。一个 PE 覆盖的跨度超过一个 MX 块时，相邻块的部分和不能直接相加——它们带着不同的尺度。朴素做法是每列保留两个 FP32 状态（块内累加器 + 跨块运行和），再在每个块边界放一个专用 FP32 加法器。这条"第二累加通路"就是 MX 支持的主要开销。

MFSA 的两个设计正好对应这两个坑：PE 级用点积累加器（DPA）共享宽数据通路，阵列级用 OBSR 把块尺度折进运行累加器的指数域。

三、机制一：把 FMA 换成点积累加器

传统脉动阵列的叶单元是一次 FMA。MFSA 的叶单元是一个点积累加器（DPA），一次吃 k 个窄操作数、出一个高精度结果，k 随位宽变化：1 路 FP32/INT16、2 路 BF16/FP16/INT8、4 路 FP8/INT4、8 路 FP4。这样吞吐就随精度等比放大，而 PE 之间的连线和部分和网络不用为低精度加宽。

数据通路有五个部件：指数处理路径；以 24×24 可重构乘法器为核心的尾数乘法路径（可切成 2、4、8 个窄乘积，各自带加法树）；对齐移位器（把乘积尾数与累加中的 FP32 尾数对齐）；76 位宽的累加器；以及输出前的归一化/舍入级。

76 位这个数字值得停一下：24 位 super-mantissa，加 2 位 guard/round/sticky，再加 FP32 动态范围对齐所需的余量。乘法器产出 k 个 carry-save 形式的乘积，由共享加法树在不中途舍入的前提下归约；carry-save 结果经一个移位器对齐到 FP32 累加器的运行指数；最后一颗 round-to-nearest-even 舍入器产出下一个 FP32 部分和。

也就是说，k 个乘积只做一次 IEEE-754 归一化和一次 RNE，而不是 k 次。这就是 DPA 相对"级联 k 个单格式 FMA"的面积优势来源，而且 k 越大优势越大。

整数支持走的是"蹭槽位"：INT16 用 FP32 的 24×24 乘法器（k=1），INT8 用两路 FP16 点积通路（k=2），INT4 用四路 FP8 通路（k=4，正好——E4M3 的 lane 有 4 位有效数：3 位存的尾数加隐含位）。乘法器和累加器原样复用，整数只多出符号扩展、有符号/无符号选择和一个绕过 FP 归一化的输出 mux。代价是：同宽度的 INT 只有 FP 的一半速率（INT8 追平 BF16/FP16，而不是追平 CFP8）。

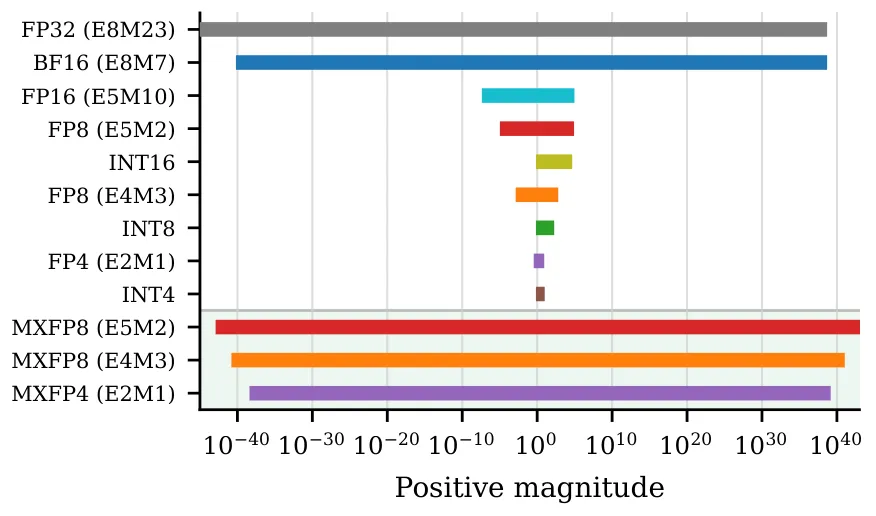

图 1：横轴是正数量级范围（10 的 −40 到 40 次方量级），每一行是一种格式的编码。FP32 与 INT4 的动态范围差了十几个数量级，MX 格式则靠共享块指数把 FP4/FP8 的量级整体平移——这张图解释了为什么"一个数据通路通吃"必须把指数处理单独拎出来做。

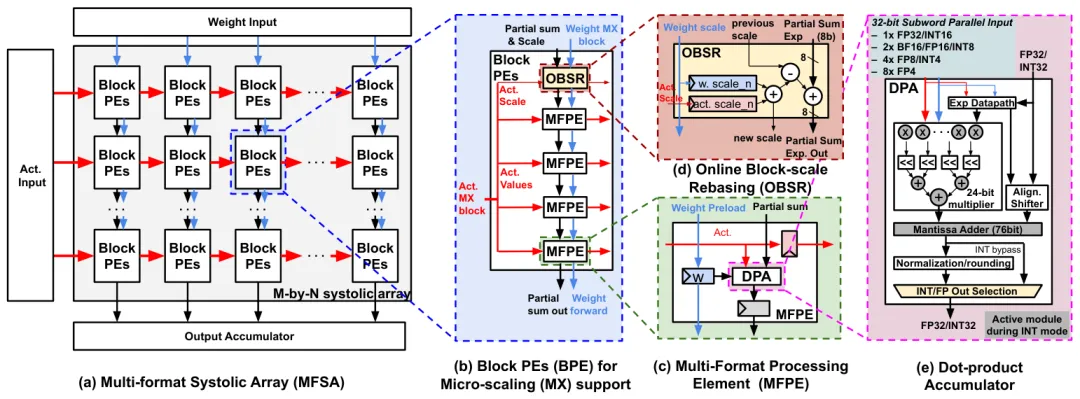

图 2：(a) 顶层 M×N 脉动阵列，权重从上方预载、激活自西向东带行偏斜流动、部分和沿南北向级联；(b) 四个纵向相邻的 MFPE 加一个北边界 OBSR 组成 BPE——MXFP4（k=8）正好一个 BPE 一块，MXFP8（k=4）跨两个 BPE；(c) MFPE 内部：DPA 加指数/对齐/归一化；(d) OBSR 单元只做指数域的加减；(e) DPA 内部：24 位乘法器切成多路、共享加法树、76 位累加。

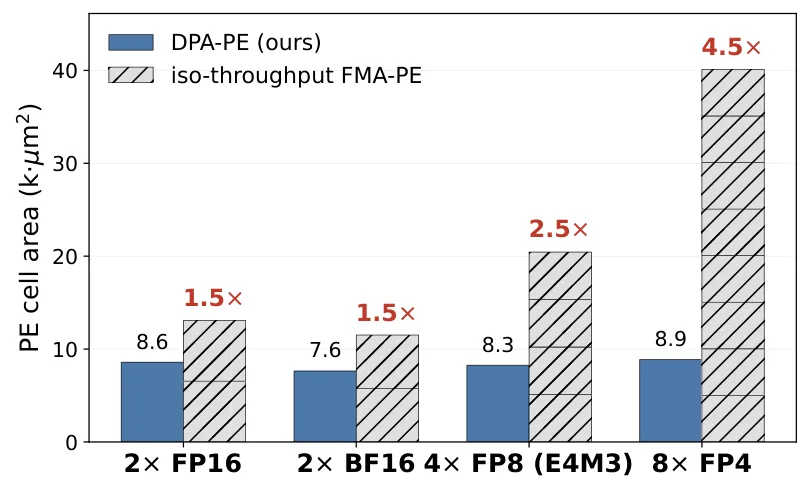

图 3：每组左边是 DPA-PE，右边是把 k 个单格式 FMA 单元级联起来、做到同吞吐同延迟的基线。2 路 FP16 与 2 路 BF16 都是 1.5×，4 路 FP8 是 2.5×，8 路 FP4 是 4.5×。柱高分别是 8.6、7.6、8.3、8.9 千平方微米（DPA 侧）。差距随 k 变大，正是"把一次归一化摊到 k 个乘积上"的直接后果——低精度推理恰好是 k 最大的区间。

四、机制二：OBSR，把块尺度加进指数

MX 的点积可以写成两层：块内是 32 个低精度元素的乘积和（DPA 已经算完），块间是每块一个 2 的幂尺度。

朴素脉动实现要为每个块边界维护第二个 FP32 累加字和一个跨块加法器。OBSR 的做法是：在累加新块之前，把继承下来的累加器重定标到新块的尺度，于是两者共享同一个尺度、可以直接在原有 FP32 级联上相加——不需要第二累加器，也不需要跨块加法器。

一般情况下，"除以旧尺度再乘新尺度"并不便宜，可能比它替掉的加法器还贵。OBSR 之所以便宜，是因为 MX 的块尺度是 E8M0，也就是纯 2 的幂：乘除 2 的幂等于给 FP32 的指数字段做整数加法，尾数一位都不动。

实现上它维护一个运行累加器 S 和一个 10 位有符号的运行尺度 s_cur，两者共同表示 V = 2^s_cur × S。到块边界时：先把进入的两个块尺度合成一个 2 的幂（一次加法），再把 S 重定标（只改指数字段，一次减法加一次加法），最后更新 s_cur。两次加法、一次减法，尾数不动。

特殊值也处理了：E8M0 的有限编码是 0x00–0xFE，0xFF 是保留的 NaN 码（没有零和无穷编码），NaN 尺度会以 quiet NaN 穿过 FP32 累加器；重定标绕过 ±0 与 Inf/NaN，越界时夹到 FP32 的边界（上溢到 ±∞，下溢冲刷到零）。MXFP6 则靠运行时 recast 到 MXFP8 支持。

代价是：S 存的是 V 除以 2^s_cur，如果某个块的尺度离累加历史太远，S 会被夹住，而"另存一个 V 的 FP32 累加器"不会。论文说真实 trace 上没发生过，后面用 168 个 GEMM 验证了这一点。

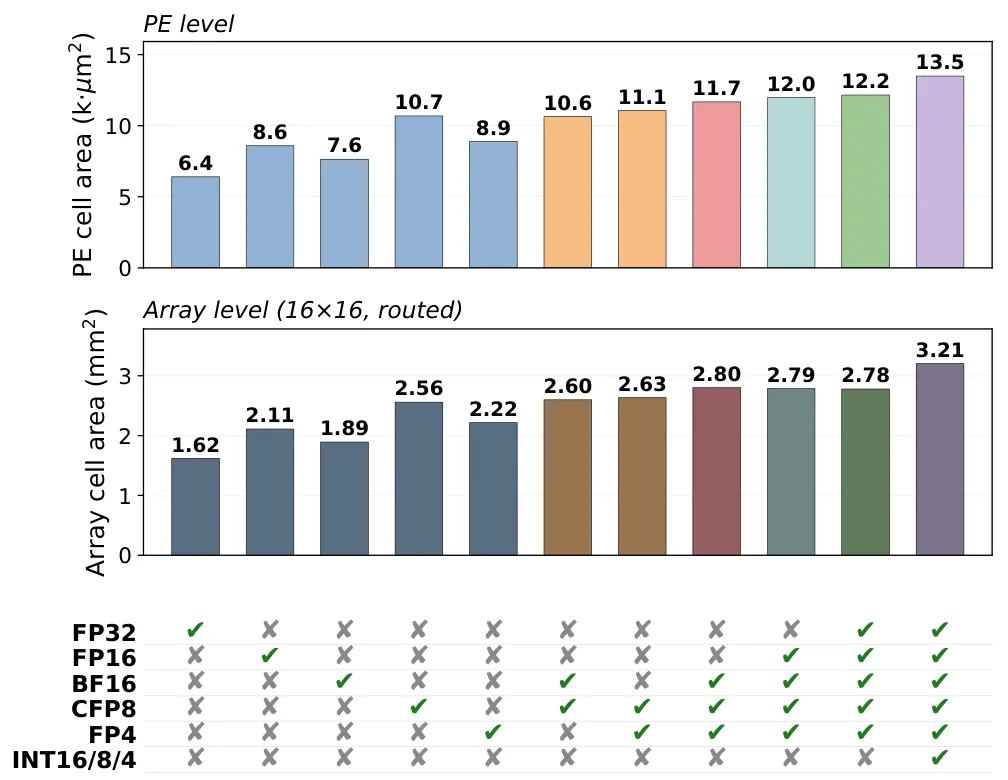

图 4：横轴从左到右逐步打开格式。PE 级（上）从 6.4 千平方微米涨到 13.5；阵列级（下）从 BF16 的 1.62 mm² 到 BF16+CFP8 的 2.60，全 FP 六格式 2.78（+6.9%），再加 INT16/8/4 到 3.21（再 +15.4%）。共享数据通路的好处就在这里：加 FP32、FP16、FP4 三种格式只多 6.9%，因为它们是复用而不是复制。

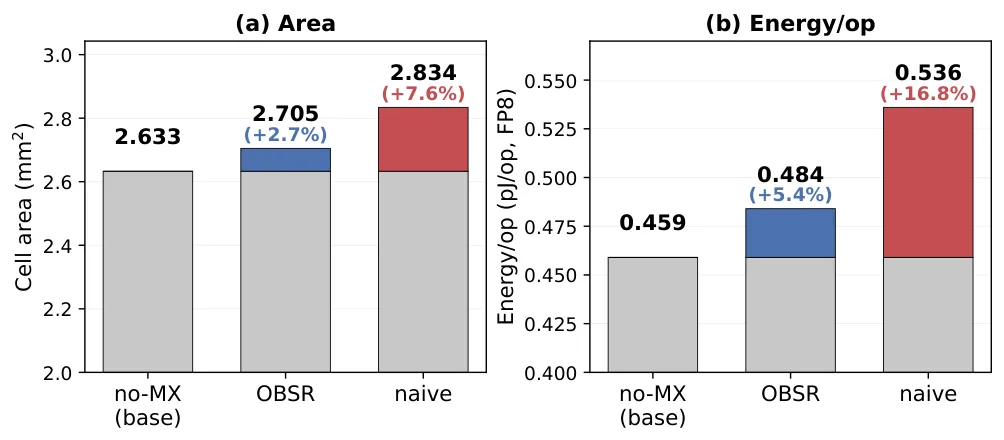

图 5：左图面积，右图 FP8 每操作能耗。无 MX 基线 2.633 mm² / 0.459 pJ；OBSR 2.705（+2.7%）/ 0.484（+5.4%）；朴素双累加器 2.834（+7.6%）/ 0.536（+16.8%）。折算下来，OBSR 把 MX 的增量面积砍掉 64.2%、增量能耗砍掉 67.5%。全格式阵列上 MX 只再加 1.8%，得到 3.27 mm²。

五、数值：168 个真实 GEMM 上的 ULP

OBSR 与朴素方案的区别不只是硬件，还有加法顺序：朴素方案先把每块 32 个乘积归约成一个 FP32 块和，再顺序累加 N/32 个块和；OBSR 保留原始脉动阵列的累加顺序，等价于直接顺序累加 N 个乘积。

作者用 4 个模型（Qwen2.5-0.5B/1.5B/3B-Instruct、SmolLM2-1.7B-Instruct）的 prefill 与 decode trace，取了 168 个 GEMM，覆盖投影层（down/up/o_proj，三个解码深度）与注意力的 QKᵀ、P·V，上下文 74 到约 430 token，FP64 按绝对值升序累加作为黄金参考。

结果：MXFP4 与 MXFP6 E2M3 上两种方案逐位一致（块和恰好可被 FP32 精确表示）；MXFP8 上投影 GEMM 的 p95 差在 6 ULP 内，注意力 GEMM 在 0.62 ULP 内。两者没有谁稳定更接近黄金值——朴素方案略多一点情况更近，因为它的块内归约更接近成对求和。阵列规模从 16 行到 256 行、prefill 与 decode 两条路径，p95 曲线几乎重合；大 ULP 离群只出现在 FP64 参考接近零（相消）时，最坏绝对误差低于 3×10⁻⁵，比 MX 量化本身的底噪小至少 395 倍。

对抗性构造（跨块动态范围极宽、交替符号相消、离群值、接近非规格化的尺度）能触发 2,242 次 clamp，MXFP4/MXFP6 的偏差约 10⁻² 量级，MXFP8 E4M3 能到 8.19×10³。但真实 trace 的块尺度分布 σ 只有 0.7–1.4，合成扫描要到 σ≈32（乘积铺满 FP32 整个指数范围）才开始出现 clamp。

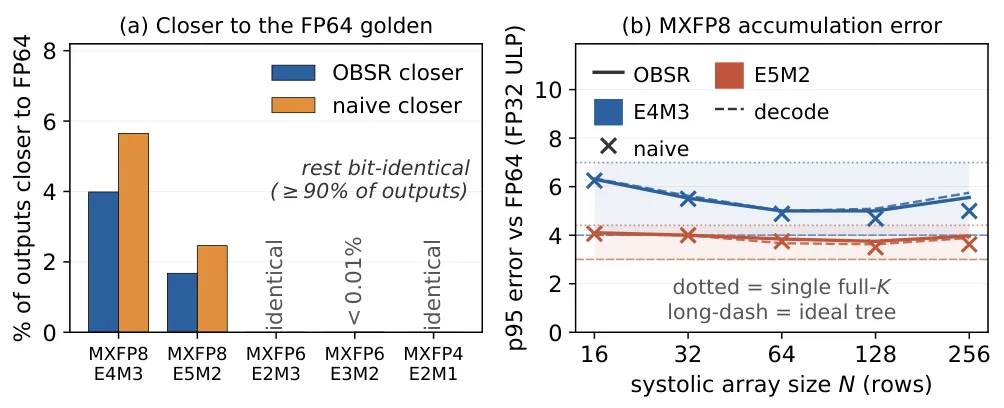

图 6：(a) 输出严格更接近 FP64 黄金值的比例——OBSR 与朴素互有胜负，MXFP4/MXFP6 是逐位一致，MXFP8 两者都落在少数几个百分点内；(b) p95 误差随阵列行数（16 到 256）的变化，两条虚线分别是"单次全长 K 累加"和"理想树形归约"，实线是 OBSR 与朴素 E4M3/E5M2——四条曲线几乎重合(解码与 prefill 都在内)。

六、全格式的价目表

几个可以直接读出来的结论：吞吐严格按 2 倍阶梯走（0.512 → 1.024 → 2.048 → 4.096），对应每 PE 每周期 2/4/8/16 GOPS；功耗几乎不随格式变（1.72–1.89 W），所以能耗基本就是吞吐的倒数；MX 模式的数字与同宽度非 MX 完全一致——块尺度支持没有在吞吐或能耗上留下痕迹。

面积链条也清楚：BF16 阵列 1.62 mm²，BF16+CFP8 基线 2.60，全 FP 六格式 2.78（+6.9%），加 INT 3.21（累计 +23.5%），再加 MX 3.27（累计 +25.7%，其中 MX 本身 +1.8%）。

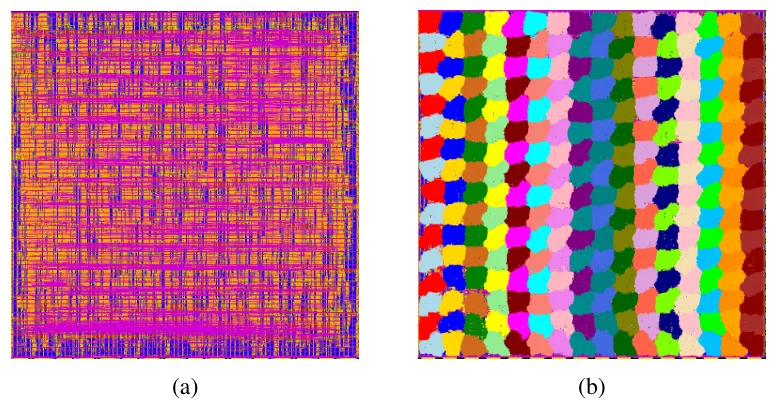

图 7：(a) 布线后的裸片，2.40×2.40 mm²；(b) 同一张图把 256 个 MFPE 逐个阴影标出，可以看出阵列的规则性是面积效率的前提。signoff 单元面积 3.27 mm²，核心利用率 59%，MFPE 延迟 4 个周期。

与唯一的 MX 单元级对比对象 Vmxdotp 比：MFSA 的 MXFP8 是 0.63 TOPS/mm²、1.11 TOPS/W、0.90 pJ/op，MXFP4 是 1.25、2.21、0.45；Vmxdotp 在 12 nm 下是 0.69 / 0.75 / 1.33 与 1.37 / 1.57 / 0.64。MFSA 的单位面积算力略低，但单位功耗算力高约 1.5 倍——注意 Vmxdotp 只是 FPU，不含阵列、存储和布线，两者不是同一层级的东西，论文自己也标注了这一点。

七、两个边界讨论：NVFP4 与整数

NVFP4 的分数尺度。 OBSR 吃的是 E8M0，纯 2 的幂可以直接加进指数。NVFP4 用的是 16 元素一块、E4M3 分数尺度，整体套用会需要 OBSR 支撑不了的乘法器。论文的办法是把尺度拆成指数与尾数：s = 2^e × (1.m)，2 的幂那一半照旧走 OBSR，分数那一半 µ = (1.m_a)(1.m_b) 是一个 8 位整数，折进 MFPE 内部的 FP4 点积——先把四条 lane 的量级加起来，再用一次 11×8 乘法乘 µ，最后并入 FP32 加数。按分配律这个折叠是精确的，不需要除法器，尺度级联仍是 E8M0 宽度。代价：同时支持 OCP MX 与 NVFP4 额外 +11.8% 面积、+7.3% 功耗；朴素做法要 +25.1%/+24.0%，逐 PE 反缩放要 +15.6%/+15.7%。

整数为主的边缘推理。 因为 INT 蹭的是 FP-2X 的槽位，同宽度只有 FP 一半速率。如果模型以整数为主，可以加一条独立的 INT 点积通路把整数吞吐翻倍，代价是每 PE 多 1.39 千平方微米（+10.3%）。这是个明确的取舍，而不是设计缺陷——论文没有藏。

八、批判：这些数字该怎么读

面积是 cell area，不是 die area。 3.27 mm² 是 signoff 单元面积，裸片是 2.40×2.40 = 5.76 mm²，核心利用率 59%。跨设计比较时这两个数会被混用，看到"3.27 mm²"要先问是哪个。

不含 SRAM、NoC、控制器。 论文明确说商用芯片的报告包含存储、控制、片上网络与内存控制器，直接比不合适，所以不与 TPU/Trainium/Dojo 比。这也意味着 0.5–4 TOPS 的绝对值不能拿去和任何商用加速器对比——它只是一颗 16×16 的算术阵列加布线。

功耗方法学是 RTL 级。 Cadence Joules + 后端寄生 + 门级 GEMM 波形，激励取自 Qwen2.5-7B prefill 的 post-RMSNorm 分布（不是均匀随机），报的是激活流窗口内的峰值稳态功耗，排除复位、权重预载和排空周期。这个口径对"稳态吞吐"合理，但会低估真实负载里格式切换、预载与空闲的代价。

基线是合成功率/面积等价物。 "同吞吐级联 FMA-PE" 是作者按同吞吐同延迟拼出来的对照，不是任何已流片的单格式 PE；它证明了 DPA 的结构优势，但不能直接换算成"某商用 PE 会小 4.5 倍"。

阵列太小，缩放结论靠推断。 16×16 只有 256 个 PE；论文说 OBSR 的增量开销按"每块 PE 行"重复，所以比例与阵列规模无关，128×128 时被固定成本（时钟树、全局信号）略微稀释。这个推理合理但没有 128×128 的实测。

精度实验的覆盖有限。 4 个模型最大 3B，上下文 74–430 token，没有长上下文；MXFP8 的 ULP 结论不能外推到 32K 以上、激活分布更极端的场景。作者自己也承认，大 tile 商用引擎（128×128）里"专用块归约通路"可能是刻意的精度优化选择，朴素基线正是那种组织。

没有公开 RTL。 我检索了 GitHub，没有 MFSA 的仓库，连它依赖的 TransDot 也没有公开实现（论文引用为 arXiv 2605.07245）。面积/功耗数字只能复述，无法在本地重跑综合。

九、给做低精度硬件与算子的人四条经验

1.多格式的边际成本，取决于"共享什么"。 共享乘法器与累加器、把差异压到指数处理和一个输出 mux，加三种 FP 格式只花 6.9%；一旦要加整数符号扩展和独立吞吐，立刻变成 15.4%。设计前先决定"哪些格式必须同速"，这决定了要不要第二条通路。

2.块尺度存在哪里，决定 MX 贵不贵。 存在累加器指数里（OBSR）= +2.7% 面积；存在第二个累加器里 = +7.6%；存在每个 PE 的乘法器前 = 更贵。E8M0 是纯 2 的幂这件事，是整个技巧成立的前提；换成 E4M3 分数尺度，就得把尾数折进点积（+11.8%）。

3.格式切换不该冲刷流水。 南北向部分和级联恒为 FP32/INT32，格式选择只是一条旁带信号，切换时在飞的部分和不用排空。对编译器/运行时意味着：可以在同一张图上连续发不同精度的 GEMM tile，不必为每次切换付排空代价。

4.看这类论文先问三个数：cell 还是 die、含不含 SRAM/NoC、功耗是 RTL 估算还是流片实测。 三个都答清楚，数字才有可比性。

附：本地能验的部分

RTL 跑不了，但 OBSR 的数值机制和论文的算术是可以验的（脚本在 ~/papers/mfsa/verify_obsr.py）：

指数域加等于精确的 2 的幂缩放：对 20 万个随机 float32、41 个平移量（−20 到 +20），"把指数位加 d"与 ldexp 的结果 41/41 组逐位一致。这证明 OBSR 那个"只加指数"的操作在数值上是精确的，不是近似。

OBSR 与朴素双累加器对比：200 组随机 MXFP4 点积（K=2048，块尺度 σ=1）200/200 逐位一致，与论文"MXFP4 逐位一致"的结论吻合；200 组随机 MXFP8 也是 200/200 一致。论文在真实激活上观察到 MXFP8 有少数 ULP 差异，我这里没复现出来——因为随机数据的 32 项块和恰好能被 FP32 精确表示，差异本就不该出现。这反而说明：论文那点 ULP 差异来自真实激活的指数分布，不是机制缺陷。

面积/能耗算术可复原：OBSR 2.7%/5.4% 对朴素 7.6%/16.8%，降幅正好 64.2%/67.5%；FP 六格式 +6.9%；INT 追加 +15.5%（论文 15.4%）；3.27/2.60 = +25.8%（论文 25.7%）。

吞吐等比：0.512/1.024/2.048/4.096 TOPS ÷ 256 PE @1 GHz = 每 PE 2/4/8/16 GOPS，说明"等比缩放"不是宣传语而是表里的硬约束。

一句话总结这篇论文的价值：它把"多格式支持要花多少钱"从一句定性的"会很贵"，变成了一张可以逐项对账的价目表——FP 格式 +6.9%，INT +15.4%，MX +1.8%，NVFP4 再 +11.8%。做架构评审时，这种表比任何峰值数字都有用。
