成果汇总质检软件专题篇-土壤类型几何错误相关问题

相信最近不少小伙伴，都在用国家下发的土壤类型图质检软件做县级成果数据库质检。从今天开始，我们会陆续更新各类质检问题的产生原因、排查方法和修复技巧。

首先来讲数据库图形几何错误，也就是质检软件常提示的图形自相交、细小缝隙这类问题，如下图：

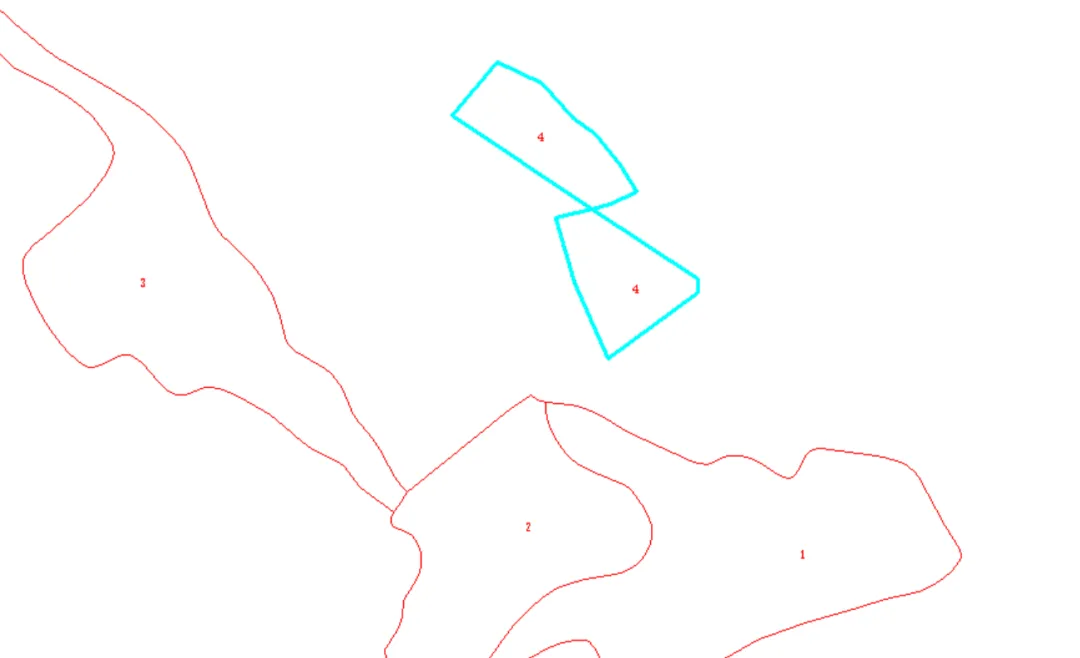

很多朋友会疑惑，在 ArcGIS 里面对面要素做拓扑检查，怎么都找不到图形自相交的检查项。所谓面要素自相交，就是图斑线条扭曲像麻花一样，如下图图斑ID4这样：

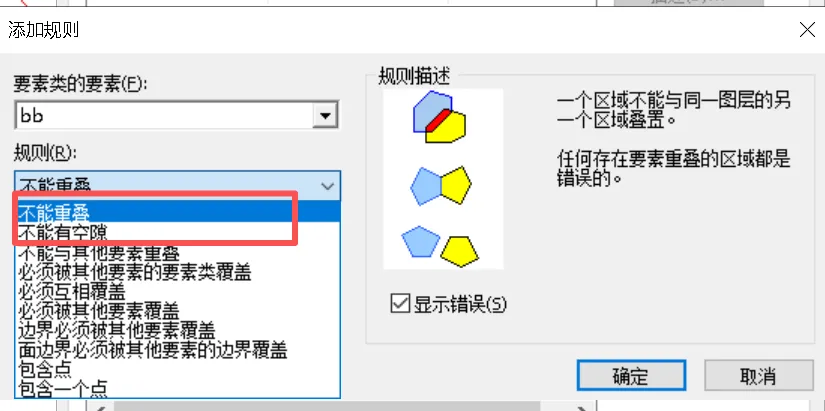

大家也能发现，ArcGIS 面拓扑里只有重叠压盖、缝隙检查，没有面自相交规则，如下图：

总不能每次都靠国家质检软件跑出错，再回到 GIS 里手动改。错误少还好，可以按坐标在 ArcGIS XY加点定位修复；但做其他大批量项目，必须从根源解决。

其实 ArcGIS 有自相交拓扑检查，只支持线要素。很多人想直接面转线来检测，其实行不通，普通面转线会在公共边和自相交位置自动断开，线条全部碎片化，根本查不出自相交问题。

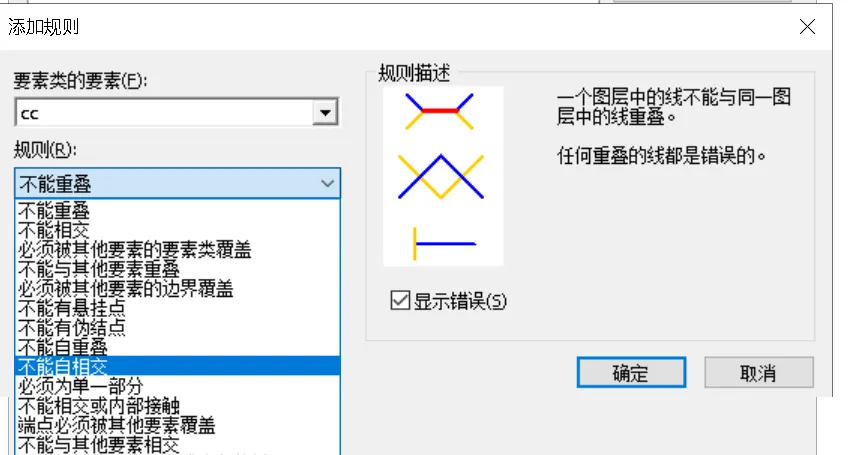

网上常用的办法是新建线图层，把面图斑复制粘贴进去，这样线条不会被打断。小数据量还好，但图斑有几万个的时候，复制粘贴很容易卡顿甚至软件崩溃，再进行线要素拓扑检查如下图：

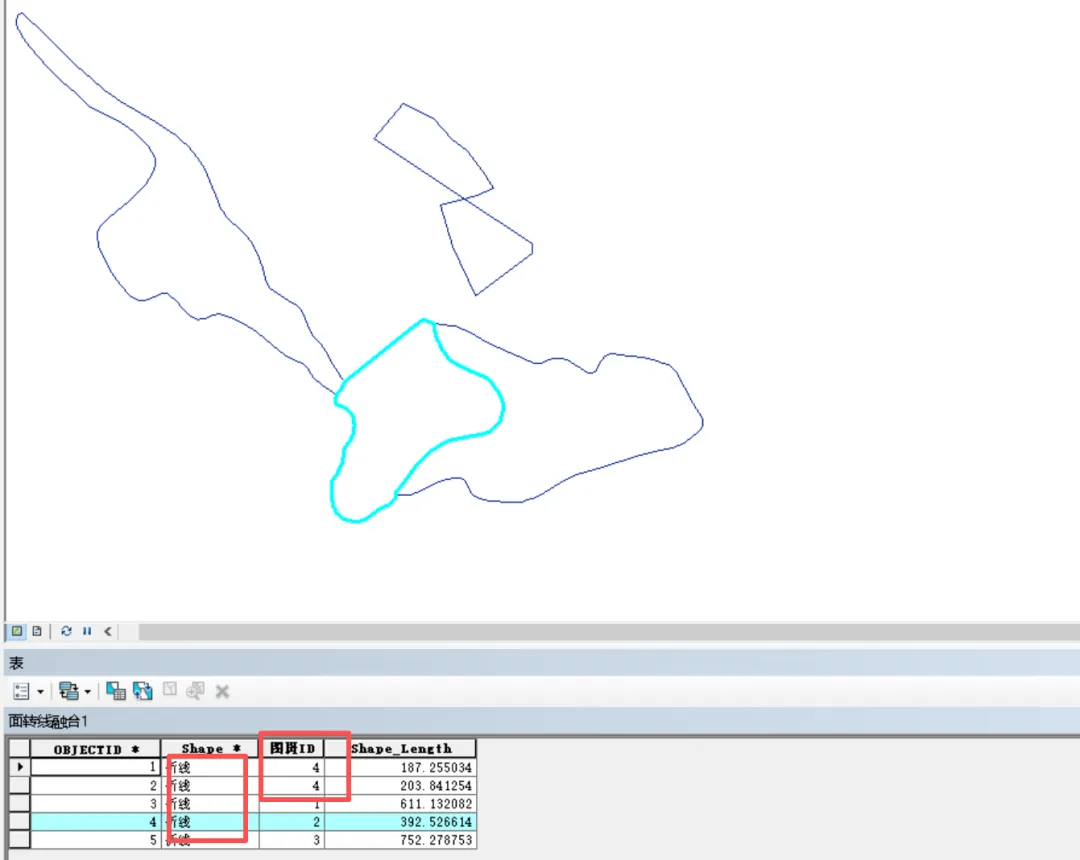

这里给大家分享另一种方法：先用面转线并保留属性，再用融合工具，按图斑 ID 这类唯一字段做融合。正常无自相交的图斑会合成完整单线；有自相交的位置，会出现同一个图斑 ID 对应多段线的情况。我们只要筛选出重复图斑 ID，就能快速定位所有自相交图斑，非常适合大数据量批量排查整改，如下图：

好了，今天的分享就到这里了。如果你的自相交和缝隙特别多，那就是你的数据库本身这种小问题太多了，试下批量修补这种问题即可。
