专题29.1 投影
1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。
2.平行投影：由平行光线形成的投影是平行投影。
3.中心投影：由同一点发出的光线形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。

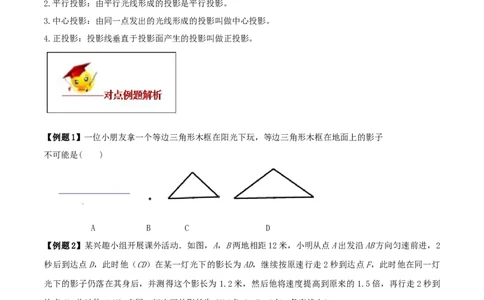

【例题1】一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子
不可能是( )
A B C D
【例题2】某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2
秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯
光下的影子仍落在其身后，并测得这个影长为 1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到
达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．
（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；
（2）求小明原来的速度．1.如图所示，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过圆锥底面圆的圆心，圆锥的高为2
m，底面半径为2 m，某光源位于点A处，照射圆锥体在水平面上留下的影长BE＝4 m．
(1)求∠ABC的度数；
(2)若∠ACP＝2∠ABC，求光源A距平面的高度．
2．如图所示，晚上小亮在广场上乘凉，图中线段AB表示站立在广场上的小亮，
线段PO表示直立在广场上的灯杆，点P表示照明灯．
(1)请你在图中画出小亮在照明灯P照射下的影子；
(2)如果灯杆高PO＝12 m，小亮的身高AB＝1.6 m，小亮与灯杆的距离BO＝13 m，求小亮
影子的长度．
3．如图所示，某校墙边有甲、乙两根木杆，如果乙木杆的影子刚好不落在墙上，
AB＝5 m，BC＝3 m
(1)请你画出此时DE在阳光下的投影；

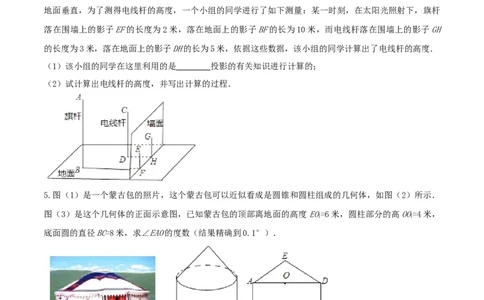

(2)若同时测量出DE在阳光下的投影长为6 m，请你计算DE的长．4.如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与
地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆
落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH
的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．
（1）该小组的同学在这里利用的是 投影的有关知识进行计算的；
（2）试计算出电线杆的高度，并写出计算的过程．
5.图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．
图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO=6米，圆柱部分的高OO=4米，
1 1
底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．
小明利用刚学过的测量知识来测量学校内一棵古树的高度。一天下午，他和学习小组的同学带着测量工具
来到这棵古树前，由于有围栏保护，他们无法到达古树的底部B，如图所示。于是他们先在古树周围的空
地上选择一点D，并在点D处安装了测量器DC，测得古树的顶端A的仰角为45°；再在BD的延长线上确定
一点G，使DG=5米，并在G处的地面上水平放置了一个小平面镜，小明沿着BG方向移动，当移动带点F时，他刚好在小平面镜内看到这棵古树的顶端A的像，此时，测得FG=2米，小明眼睛与地面的距离EF=1.6米，
测倾器的高度CD=0.5米。已知点F、G、D、B在同一水平直线上，且EF、CD、AB均垂直于FB，求这棵古树
的高度AB。（小平面镜的大小忽略不计）
