专题48 线框进出磁场问题
一、单选题

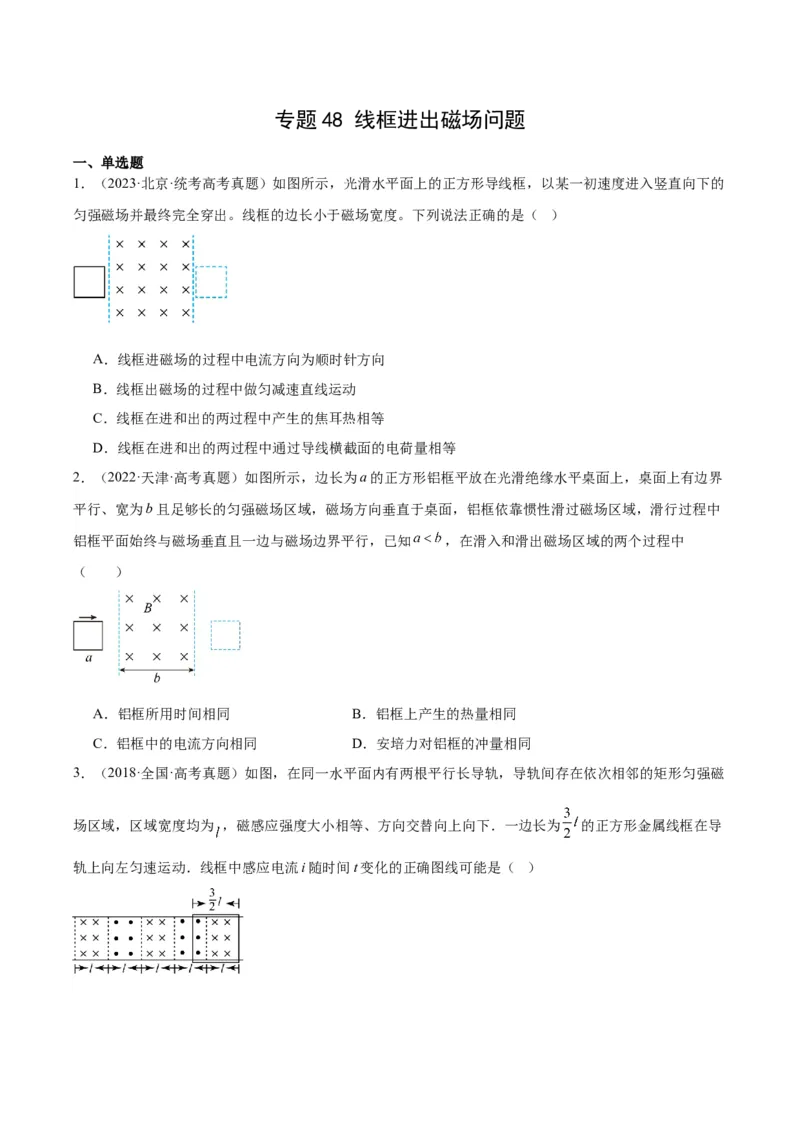

1．（2023·北京·统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的
匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
2．（2022·天津·高考真题）如图所示，边长为a 的正方形铝框平放在光滑绝缘水平桌面上，桌面上有边界
平行、宽为b 且足够长的匀强磁场区域，磁场方向垂直于桌面，铝框依靠惯性滑过磁场区域，滑行过程中
铝框平面始终与磁场垂直且一边与磁场边界平行，已知
，在滑入和滑出磁场区域的两个过程中
（ ）
A．铝框所用时间相同
B．铝框上产生的热量相同
C．铝框中的电流方向相同
D．安培力对铝框的冲量相同
3．（2018·全国·高考真题）如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁
场区域，区域宽度均为，磁感应强度大小相等、方向交替向上向下．一边长为
的正方形金属线框在导
轨上向左匀速运动．线框中感应电流i 随时间t 变化的正确图线可能是（ ）

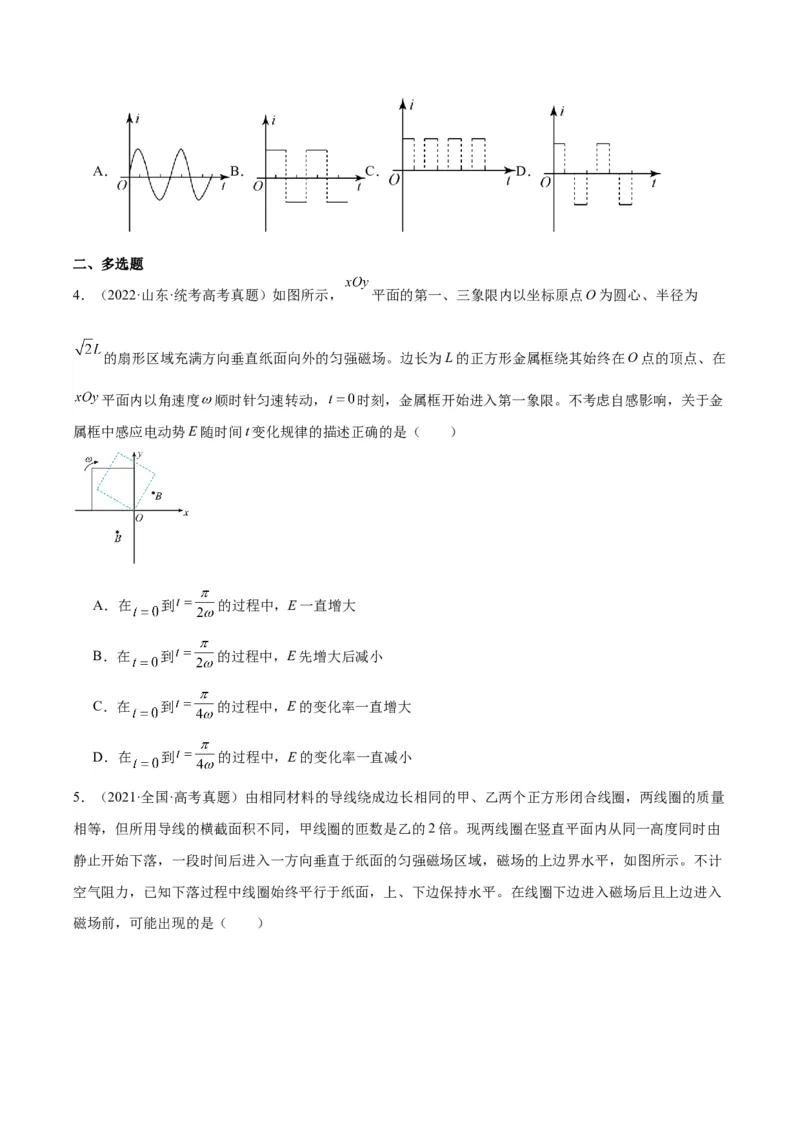

A．
B．
C．
D．
二、多选题
4．（2022·山东·统考高考真题）如图所示，
平面的第一、三象限内以坐标原点O 为圆心、半径为
的扇形区域充满方向垂直纸面向外的匀强磁场。边长为L 的正方形金属框绕其始终在O 点的顶点、在
平面内以角速度
顺时针匀速转动，
时刻，金属框开始进入第一象限。不考虑自感影响，关于金
属框中感应电动势E 随时间t 变化规律的描述正确的是（ ）
A．在
到
的过程中，E 一直增大
B．在
到
的过程中，E 先增大后减小
C．在
到
的过程中，E 的变化率一直增大
D．在
到
的过程中，E 的变化率一直减小

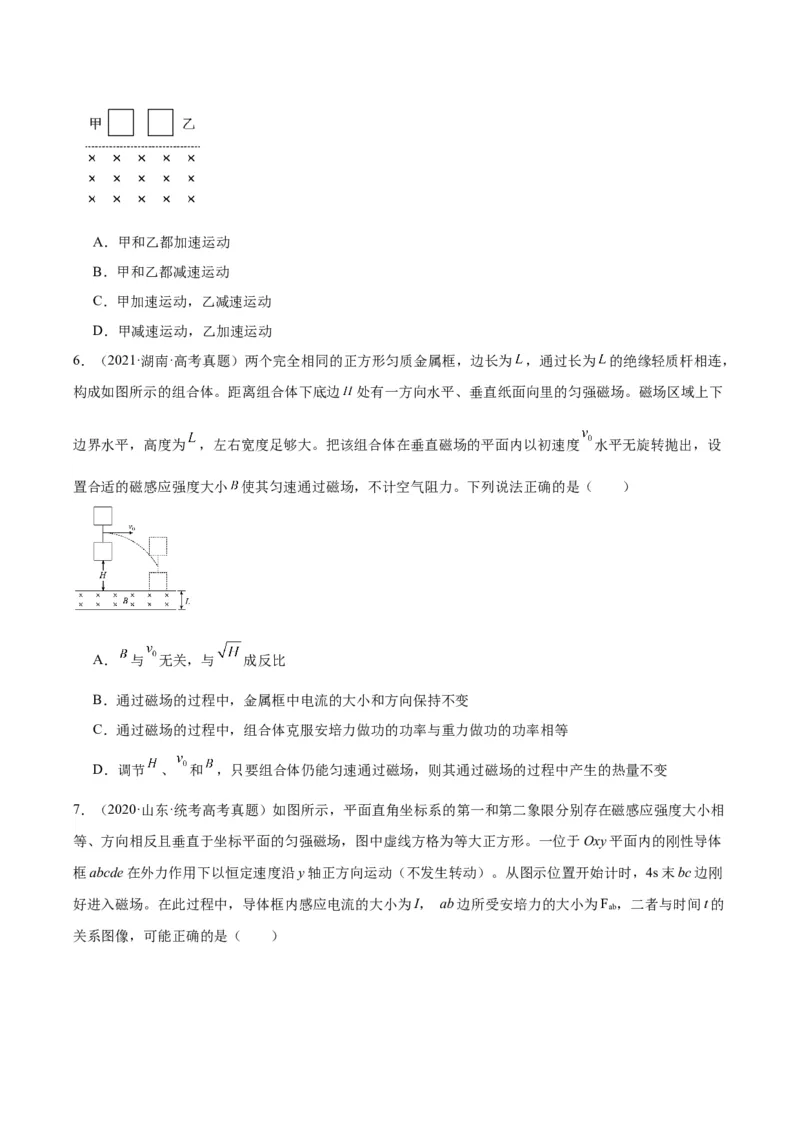

5．（2021·全国·高考真题）由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量
相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2 倍。现两线圈在竖直平面内从同一高度同时由
静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。不计
空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。在线圈下边进入磁场后且上边进入
磁场前，可能出现的是（ ）
A．甲和乙都加速运动
B．甲和乙都减速运动
C．甲加速运动，乙减速运动
D．甲减速运动，乙加速运动
6．（2021·湖南·高考真题）两个完全相同的正方形匀质金属框，边长为
，通过长为
的绝缘轻质杆相连，
构成如图所示的组合体。距离组合体下底边
处有一方向水平、垂直纸面向里的匀强磁场。磁场区域上下
边界水平，高度为
，左右宽度足够大。把该组合体在垂直磁场的平面内以初速度
水平无旋转抛出，设
置合适的磁感应强度大小
使其匀速通过磁场，不计空气阻力。下列说法正确的是（ ）
A．
与
无关，与
成反比
B．通过磁场的过程中，金属框中电流的大小和方向保持不变
C．通过磁场的过程中，组合体克服安培力做功的功率与重力做功的功率相等
D．调节
、
和
，只要组合体仍能匀速通过磁场，则其通过磁场的过程中产生的热量不变

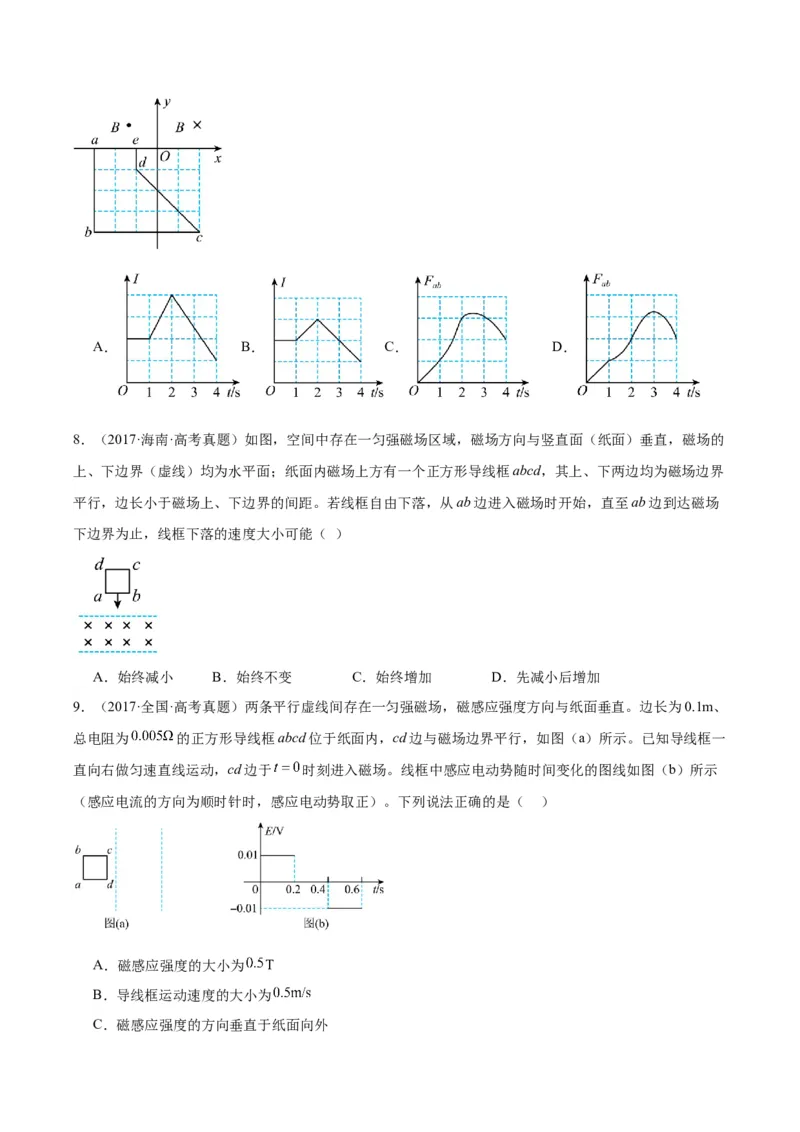

7．（2020·山东·统考高考真题）如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相
等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。一位于Oxy 平面内的刚性导体
框abcde 在外力作用下以恒定速度沿y 轴正方向运动（不发生转动）。从图示位置开始计时，4s 末bc 边刚
好进入磁场。在此过程中，导体框内感应电流的大小为I， ab 边所受安培力的大小为Fab，二者与时间t 的
关系图像，可能正确的是（ ）
A．
B．
C．
D．
8．（2017·海南·高考真题）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的
上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均为磁场边界
平行，边长小于磁场上、下边界的间距。若线框自由下落，从ab 边进入磁场时开始，直至ab 边到达磁场
下边界为止，线框下落的速度大小可能（ ）
A．始终减小
B．始终不变
C．始终增加
D．先减小后增加
9．（2017·全国·高考真题）两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1m、
总电阻为
的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图（a）所示。已知导线框一
直向右做匀速直线运动，cd 边于
时刻进入磁场。线框中感应电动势随时间变化的图线如图（b）所示
（感应电流的方向为顺时针时，感应电动势取正）。下列说法正确的是（ ）
A．磁感应强度的大小为
T
B．导线框运动速度的大小为
C．磁感应强度的方向垂直于纸面向外
D．在
至
这段时间内，导线框所受的安培力大小为
三、解答题
10．（2023·山西·统考高考真题）一边长为L、质量为m 的正方形金属细框，每边电阻为R0，置于光滑的
绝缘水平桌面（纸面）上。宽度为2L 的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，两
虚线为磁场边界，如图（a）所示。
（1）使金属框以一定的初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平
行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R1 = 2R0，导轨电阻可
忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运
动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R1产生的热量。
11．（2022·湖北·统考高考真题）如图所示，高度足够的匀强磁场区域下边界水平、左右边界竖直，磁场
方向垂直于纸面向里。正方形单匝线框abcd 的边长L = 0.2m、回路电阻R = 1.6 × 10 - 3Ω、质量m =
0.2kg。线框平面与磁场方向垂直，线框的ad 边与磁场左边界平齐，ab 边与磁场下边界的距离也为L。现
对线框施加与水平向右方向成θ = 45°角、大小为
的恒力F，使其在图示竖直平面内由静止开始运
动。从ab 边进入磁场开始，在竖直方向线框做匀速运动；dc 边进入磁场时，bc 边恰好到达磁场右边界。
重力加速度大小取g = 10m/s2，求：
（1）ab 边进入磁场前，线框在水平方向和竖直方向的加速度大小；
（2）磁场的磁感应强度大小和线框进入磁场的整个过程中回路产生的焦耳热；
（3）磁场区域的水平宽度。
12．（2020·江苏·统考高考真题）如图所示，电阻为
的正方形单匝线圈
的边长为
，
边与
匀强磁场边缘重合。磁场的宽度等于线圈的边长，磁感应强度大小为
。在水平拉力作用下，线圈以
的速度向右穿过磁场区域。求线圈在上述过程中：
(1)感应电动势的大小E；
(2)所受拉力的大小F；
(3)感应电流产生的热量Q。
13．（2020·浙江·统考高考真题）如图1 所示，在绝缘光滑水平桌面上，以O 为原点、水平向右为正方向
建立x 轴，在
区域内存在方向竖直向上的匀强磁场。桌面上有一边长
、电阻
的正方形线框
，当平行于磁场边界的
边进入磁场时，在沿x 方向的外力F 作用下以
的速度做匀速运动，直到
边进入磁场时撤去外力。若以
边进入磁场时作为计时起点，在
内磁感应强度B 的大小与时间t 的关系如图2 所示，在
内线框始终做匀速运动。
(1)求外力F 的大小；
(2)在
内存在连续变化的磁场，求磁感应强度B 的大小与时间t 的关系；
(3)求在
内流过导线横截面的电荷量q。
14．（2019·北京·高考真题）如图所示，垂直于纸面的匀强磁场磁感应强度为B．纸面内有一正方形均匀
金属线框abcd，其边长为L，总电阻为R，ad 边与磁场边界平行．从ad 边刚进入磁场直至bc 边刚要进入
的过程中，线框在向左的拉力作用下以速度v 匀速运动，求：
（1）感应电动势的大小E；
（2）拉力做功的功率P；
（3）ab 边产生的焦耳热Q．
15．（2018·浙江·高考真题）如图所示，在竖直平面内建立xOy 坐标系，在
，
范围
内存在一具有理想边界、方向垂直纸面向里的匀强磁场区域。一边长为L=0.10m、质量m=0.02kg、电阻
R=0.40Ω 的匀质正方形刚性导线框abcd 处于图示位置，其中心的坐标为（0，0.65）。现将线框以初速度
水平向右抛出，线框在进入磁场过程中速度保持不变，然后在磁场中运动，最后从磁场右边界离
开磁场区域，完成运动全过程，线框在全过程中始终处于xOy 平面内，其ab 边与x 轴保持平行，空气阻力
不计，求：
(1)磁感应强度B 的大小；
(2)线框在全过程中产生的焦耳热Q；
(3)在全过程中，cb 两端得到电势差
与线框中心位置的x 坐标的函数关系。
16．（2015·天津·高考真题）如图所示，凸字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一
竖直平面内，ab 边长为l，cd 边长为2l，ab 与cd 平行，间距为2l。匀强磁场区域的上下边界均水平，磁场
方向垂直于线框所在平面。开始时，cd 边到磁场上边界的距离为2l，线框由静止释放，从cd 边进入磁场
直到ef、pq 边进入磁场前，线框做匀速运动。在ef、pq 边离开磁场后，ab 边离开磁场之前，线框又做匀
速运动。线框完全穿过磁场过程中产生的热量为Q。线框在下落过程中始终处于原竖直平面内，且ab、cd
边保持水平，重力加速度为g。求：
（1）线框ab 边将离开磁场时做匀速运动的速度大小是cd 边刚进入磁场时的几倍；
（2）磁场上下边界间的距离H。
四、填空题
17．（2015·上海·统考高考真题）如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为
0.02kg，在该平面上以
、与导线成60°角的初速度运动，其最终的运动状态是__________，环中
最多能产生__________J 的电能．
