2.2.2  CFG桩概况

根据地勘报告显示,拟建的1#楼、2#楼基底卵石层以下筏板局部区域分布有淤泥质粘土,由于场地地质条件特殊性和建筑物对地基承载力要求较高，淤泥质粘土下卧层不能满足设计要求。根据设计要求本工程采用CFG桩进行复合地基处理,以中等风化泥岩作为桩端持力层，处理后地基承载力特征值fspk≥350KPa，压缩模量ES不小于24MPa。

1#楼，设计±0.00=483.60m，C15垫层底绝对标高为473.70m，褥垫层厚度按0.25m考虑；2#楼，设计±0.00=483.60m，C15垫层底绝对标高为473.85m，褥垫层厚度按0.25m考虑。其中1#楼布置120根，2#楼布置68根。

本工程工程量初步估算:1#楼、2#楼共布置CFG桩188根，褥垫层铺设面积约559.7㎡；1#楼120根CFG桩总进尺约780.0m，2#楼68根CFG桩总进尺约605.2m。具体情况依据现场实际地质情况调整。

2.2.3 CFG桩设计要求

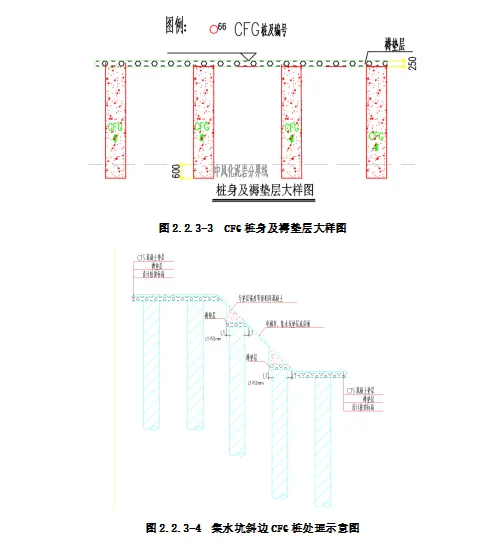

1）本标段内1#楼、2#楼CFG桩桩径均为0.6m，CFG桩平面采用正方形布置，桩间距1.8m,1#楼最短桩长6.5m，2#楼最短桩长8.9m。实际桩长根据现场持力层实际埋深确定，CFG桩以中风化泥岩作为端桩持力层，进入持力层厚度不小于0.6m,施工桩顶标高宜高于设计桩顶标高500mm的保护桩长。

2）混凝土垫层下铺设250mm厚级配碎石褥垫层，由中砂和碎石组成，其中碎石粒径≤30mm,砂石比例为3:7，砂的含泥量不应大于5%，褥垫层伸出基础边缘250mm,碎石褥垫层的夯实度不大于0.9。

3）CFG桩施工时应采用加长钢护筒的方式，钢护筒深度应加深至稳定岩层。

第六章施工方法及工艺要求

6.1方案及技术参数

复合地基使用年限为50年，地基处理采用旋挖成孔CFG复合地基，素砼桩顶垫层250mm与基础底素混凝土厚度为100mm垫层联合使用。

成桩工艺为旋挖成孔、套管护壁、导管浇筑混凝土成桩法。桩体材料强度等级C25，采用水下C25混凝土浇筑。

1#楼：处理后复合地基承载力fspk≥350 KPa，按正方形布桩，桩径600mm，布桩间距1.8m×1.8m。最短桩长L_min=6.5m，桩端穿过软弱层进入中等风化泥岩不小于0.6m。单桩承载力特征值Ra=550KN。共布置120根。

2#楼：处理后的复合地基承载力fspk≥350 KPa，按正方形布桩，桩径600mm，布桩间距1.8m×1.8m。最短桩长Lmin=8.9m，桩端穿过软弱层进入中等风化泥岩不小于0.6m。单桩承载力特征值Ra=550KN。共布置68根。

旋挖桩身混凝土强度等级为C25，沉渣不大于50mm,塌落度水下灌注宜为160～220mm，干作业宜为70～100 mm，每个灌注台班不得少于1组砼试件,现场养护。砼充盈系数1.05～1.2,计量每根桩的实际灌注量与桩体积相比。

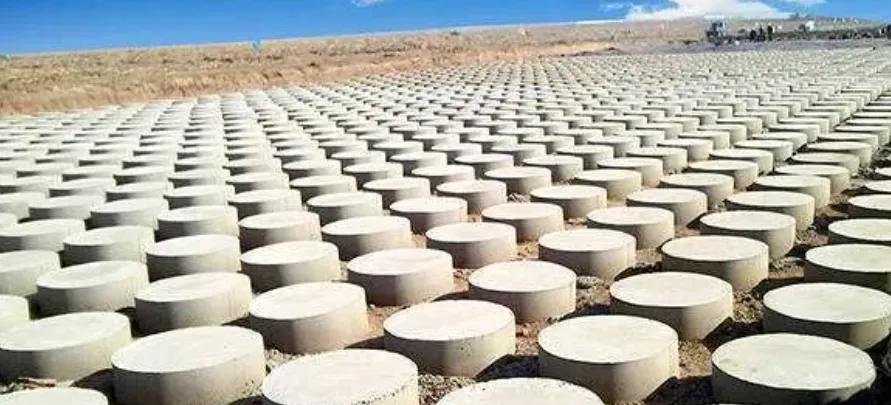

基槽开挖至褥垫层底标高后，铺设250mm厚级配碎石垫层,碎石塾层由中砂和碎石组成,其中碎石粒径≤30mm，砂与石比例为3:7，砂的含泥量不拉大于5%，褥垫层伸出基础边缘250mm，碎石褥垫层的夯填度不大于0.90。

6.2施工工艺流程

1  CFG桩工艺流程

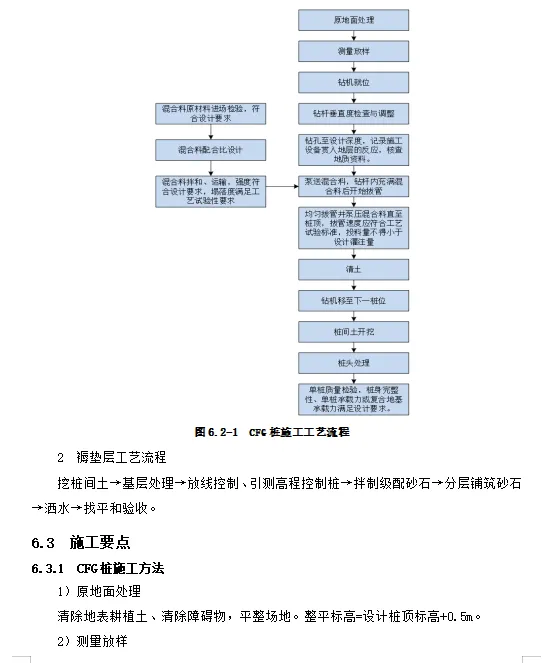

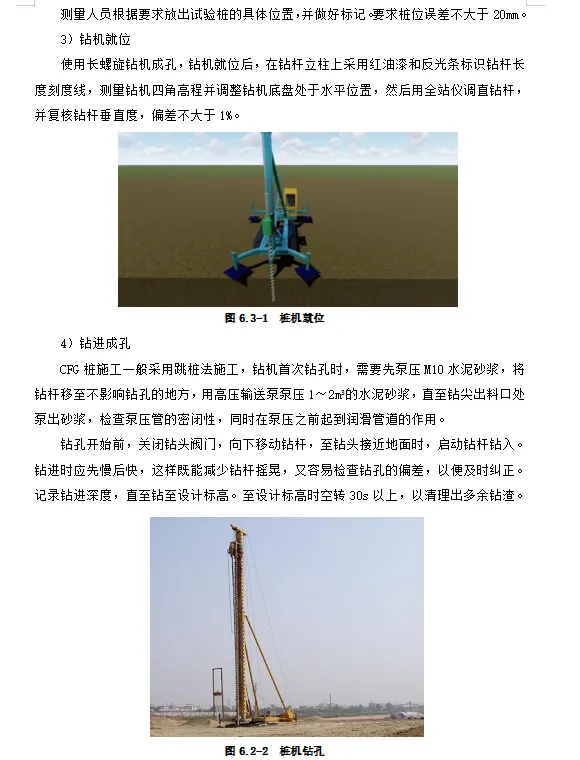

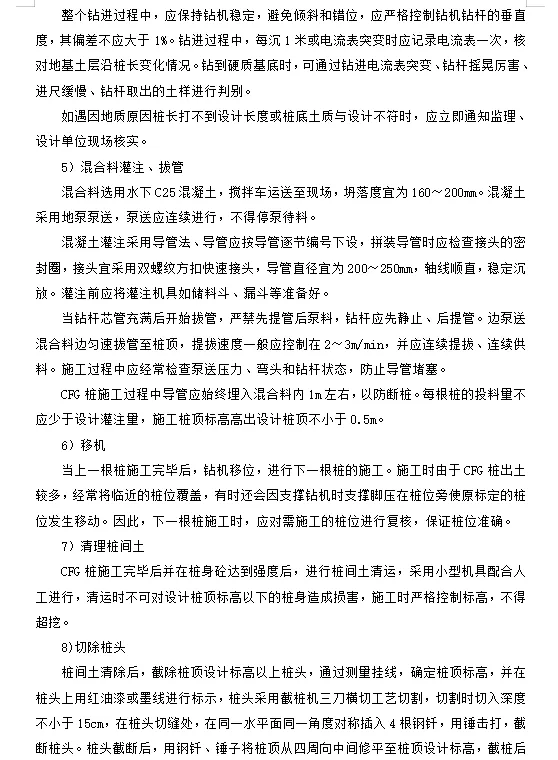

土方开挖至桩顶标高以上0.5m → 测量放线 → 旋挖成孔 → 浇筑混凝土至桩顶设计标高以上500mm→ 基槽开挖至褥垫层底标高 → 裁桩、捡底 → 铺设褥垫层 → 检测 → 下一道工序。CFG桩施工工艺流程见下图6.2-1。
