机电工程施工方案精华版(收藏级)，更多机电安装详见合集机电安装

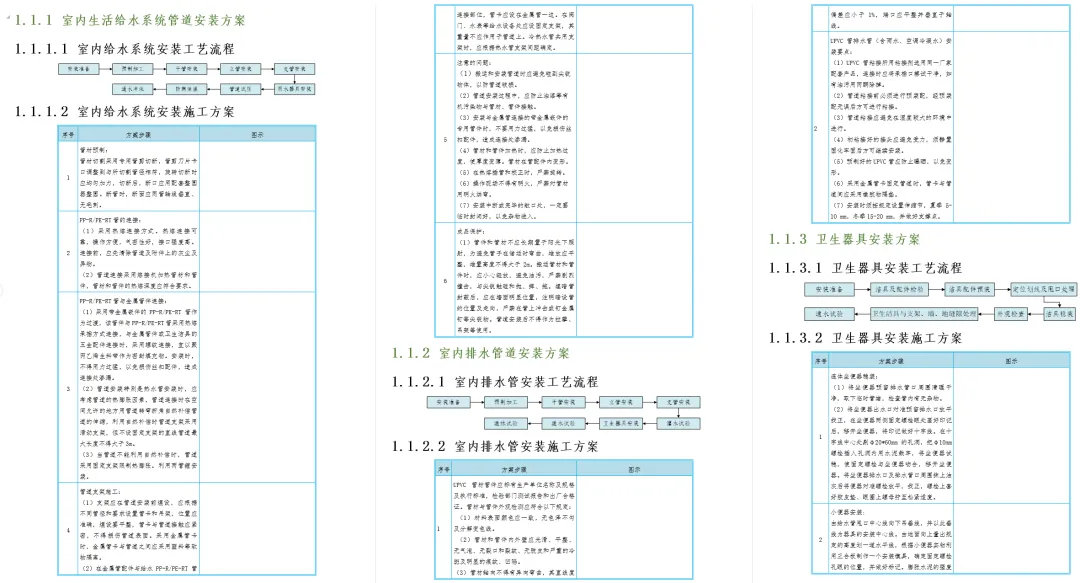

一、室内给水系统安装

工艺流程：管材预制 → 管道连接 → 支架施工 → 试压冲洗

关键点：PP-R/PE-RT管采用热熔连接，严禁旋转、金属管卡与管道间加软隔离、热水管要考虑热膨胀，自然补偿或加固定支架

安装后注意封口防杂物进入。

二、排水系统安装

管材：UPVC

要点：粘接前必须预装配，避免湿度大环境施工、金属管卡与管道间加橡胶垫、伸缩缝预留：夏季5–10mm，冬季15–20mm

三、卫生器具安装

坐便器：预留排水口清理，螺栓固定，油灰密封

小便器：吊线定位，模具辅助安装

蹲便器：胶皮碗连接，白灰膏垫底，砖砌保护

脸盆：支架固定，下水口、水嘴、存水弯逐项安装

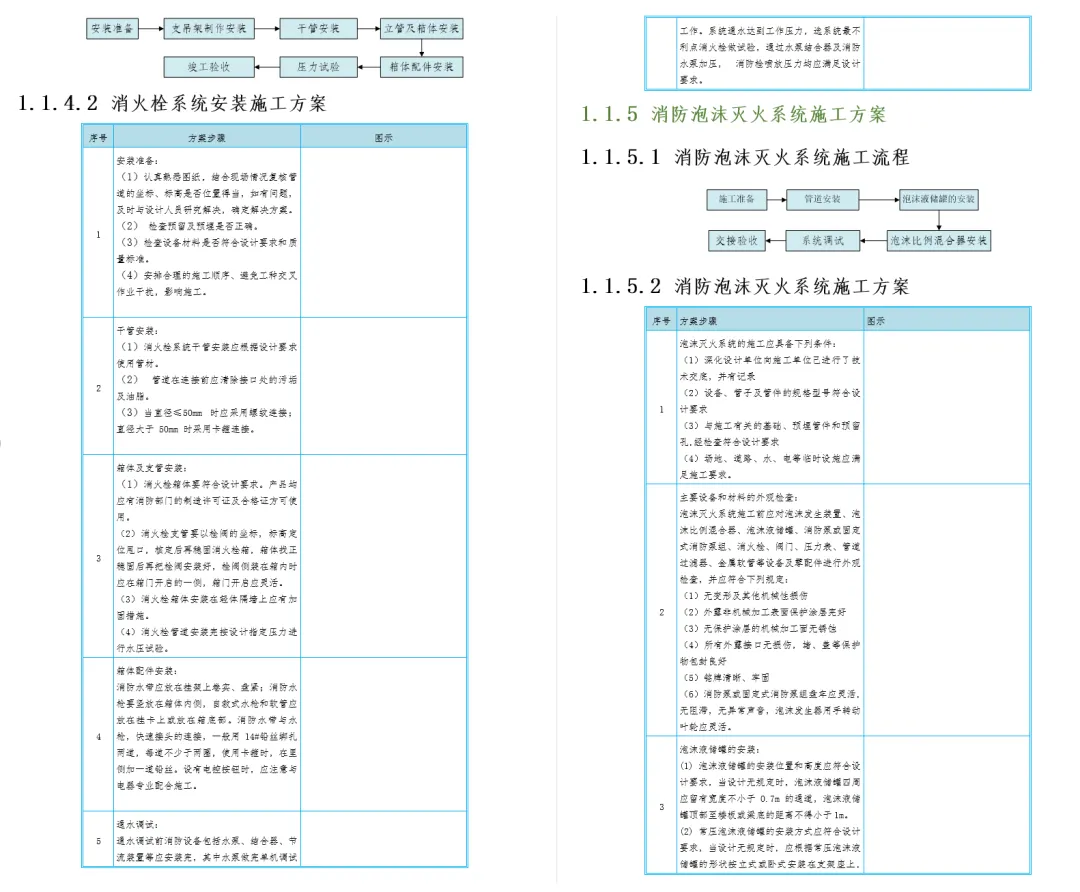

四、消火栓系统

干管：≤50mm螺纹连接，>50mm卡箍连接

箱体：轻体墙需加固，箱门开启灵活

配件：水带卷实，水枪竖放，铅丝绑扎

调试：最不利点试压，满足设计要求

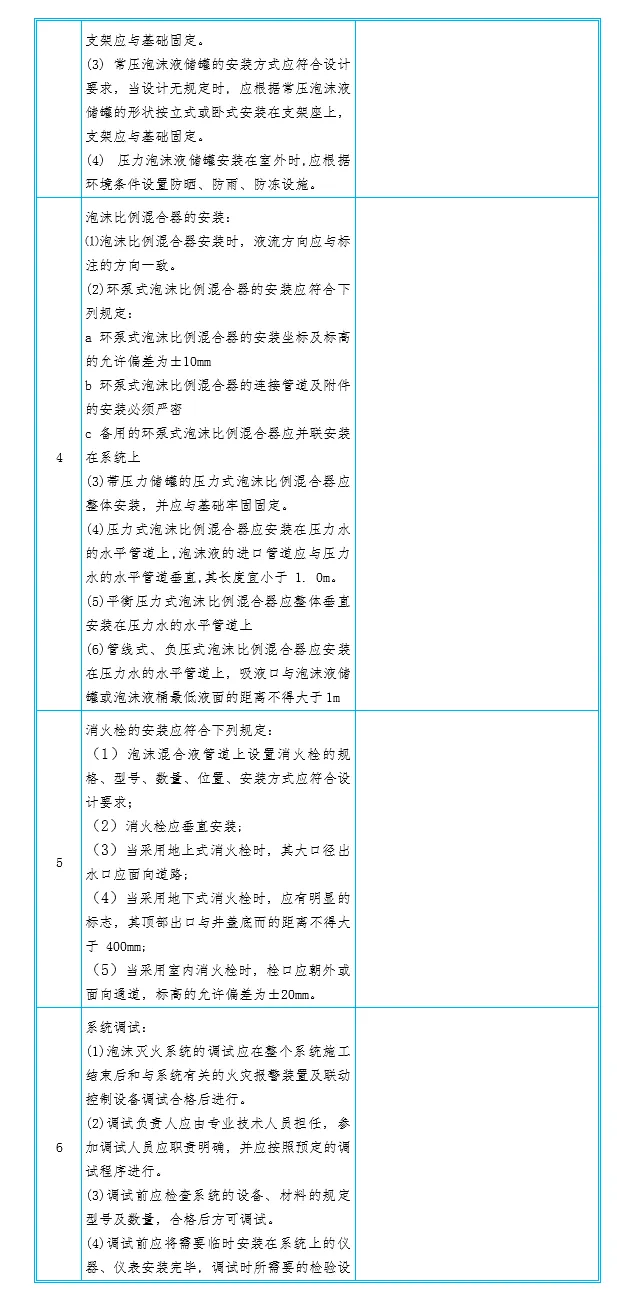

五、泡沫灭火系统

储罐：四周通道≥0.7m，顶部距梁≥1m

比例混合器：方向一致，压力式整体安装

消火栓：地上式出水口面向道路，地下式有明显标志

调试：系统施工结束后进行，冲洗后恢复原状

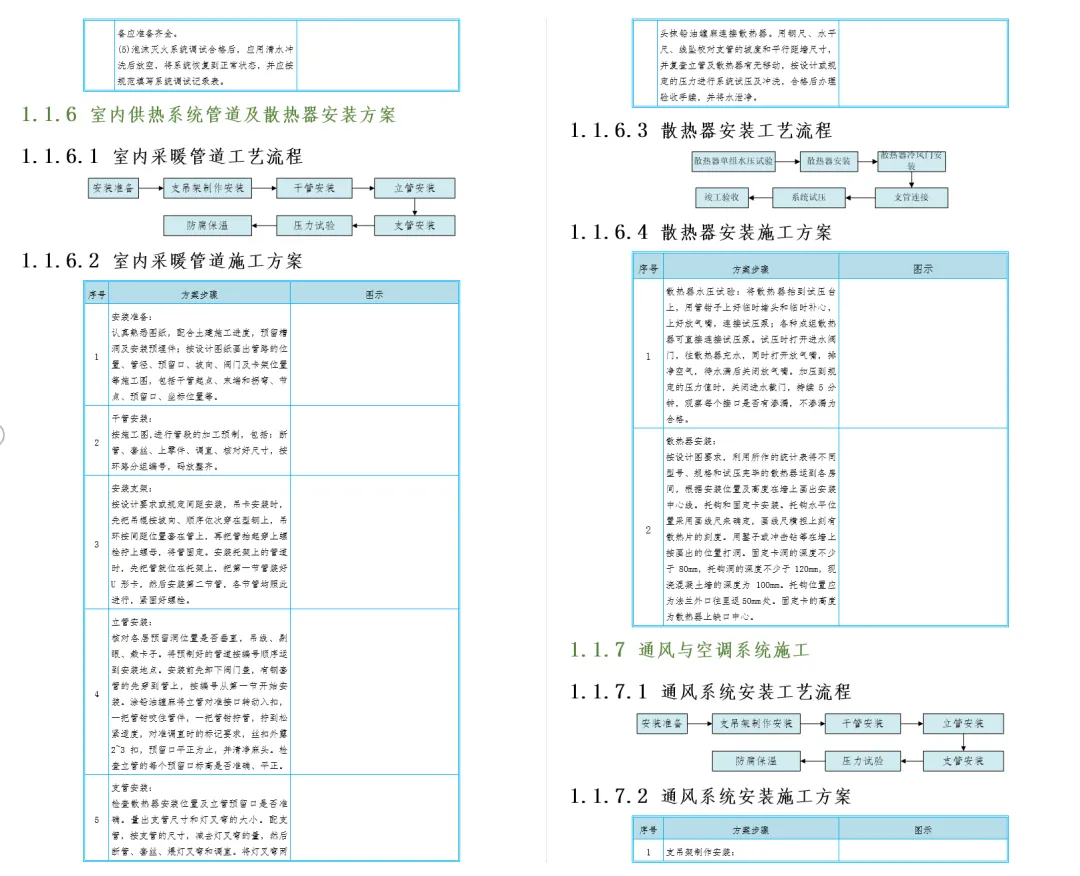

六、供热系统与散热器

管道：预制加工，支架安装，立管吊线，支管配灯叉弯

散热器：水压试验合格后安装，托钩深度≥120mm

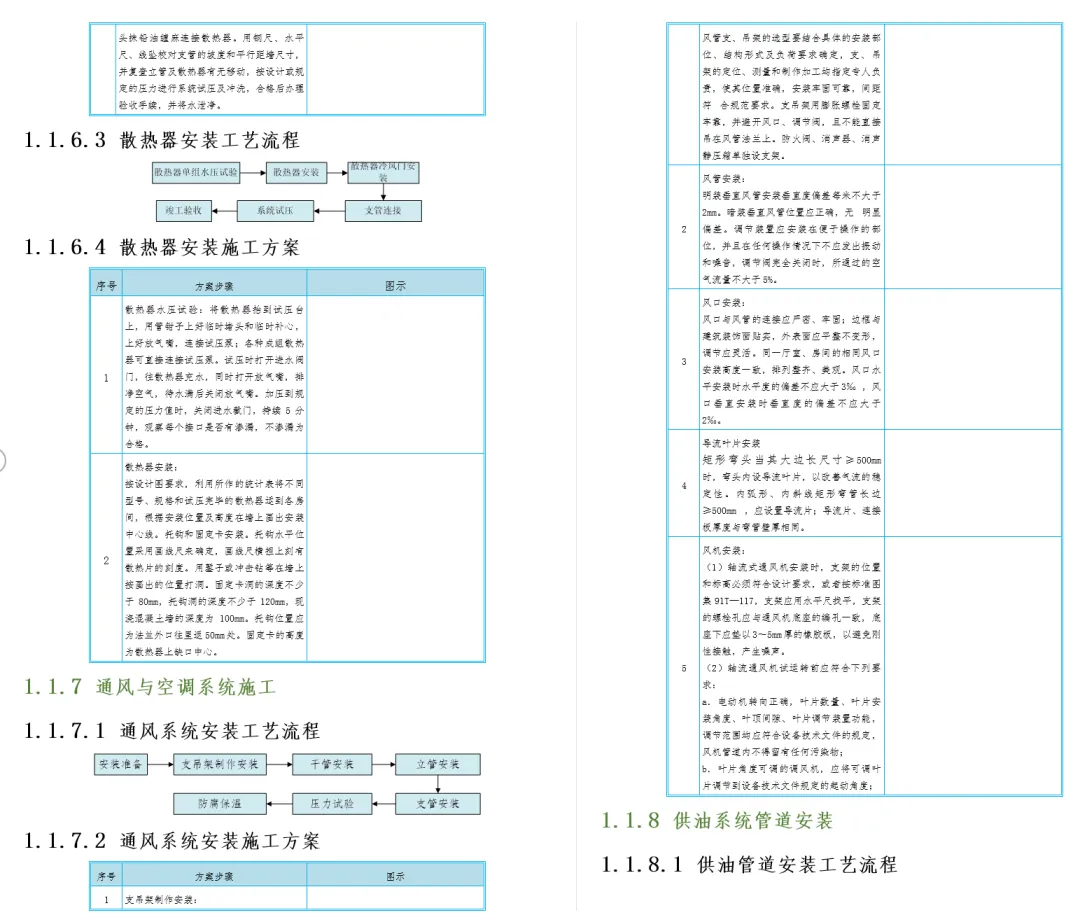

七、通风与空调

风管：支吊架避开风口，防火阀单独支架

风口：水平偏差≤3‰，垂直偏差≤2‰

导流叶片：大边长≥500mm时设置

风机：轴流式支架找平，底座加橡胶板

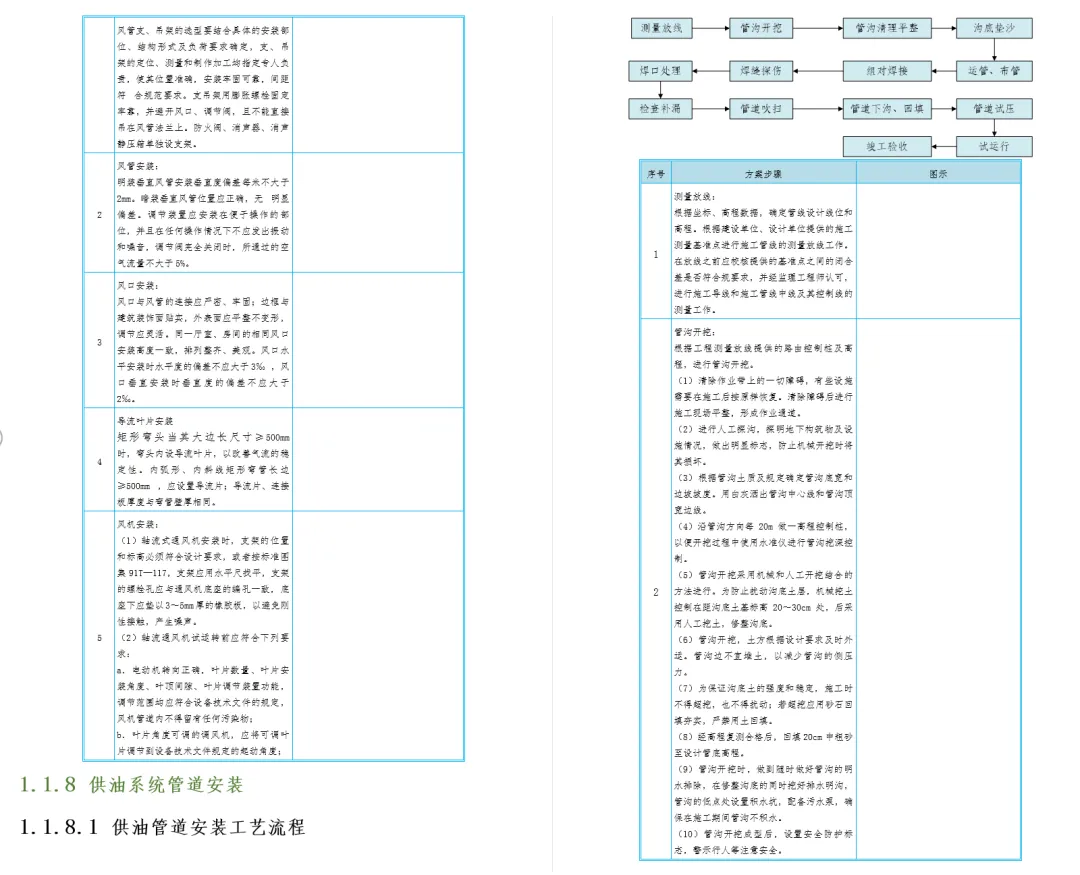

八、供油系统

管沟：人工探沟，机械开挖留20–30cm人工清底

焊接：手工下向焊，X光探伤100%

吹扫：空气压缩机，流速≥20m/s

试压：强度2.0MPa，严密性1.76MPa

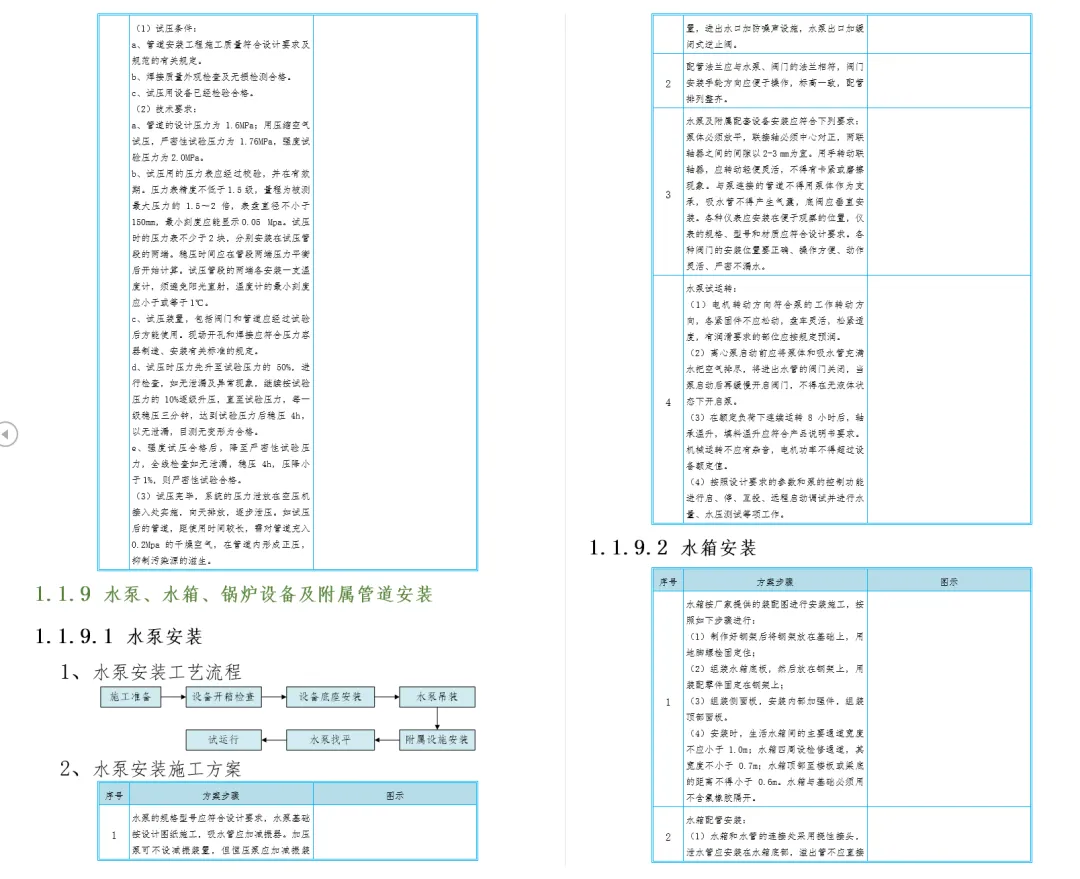

九、设备安装(水泵、水箱、锅炉)

水泵：加减振器，配管整齐，试运转8小时

水箱：满水试验24h，消毒用0.03%高锰酸钾

锅炉：整装吊装，厂家指导连接

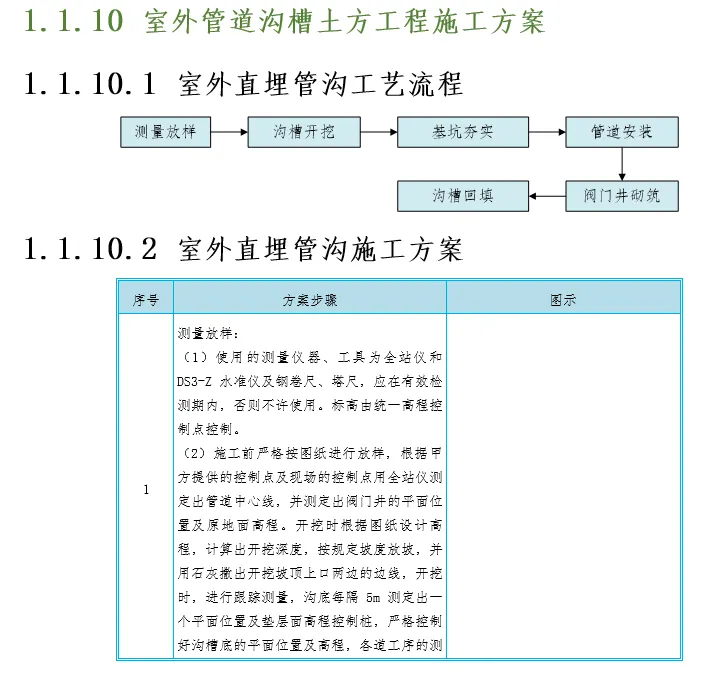

十、室外管道与沟槽

开挖：放坡1:0.75，机械+人工结合

回填：管顶500mm内人工回填，压实系数≥0.95

阀门井：预留刚性防水套管

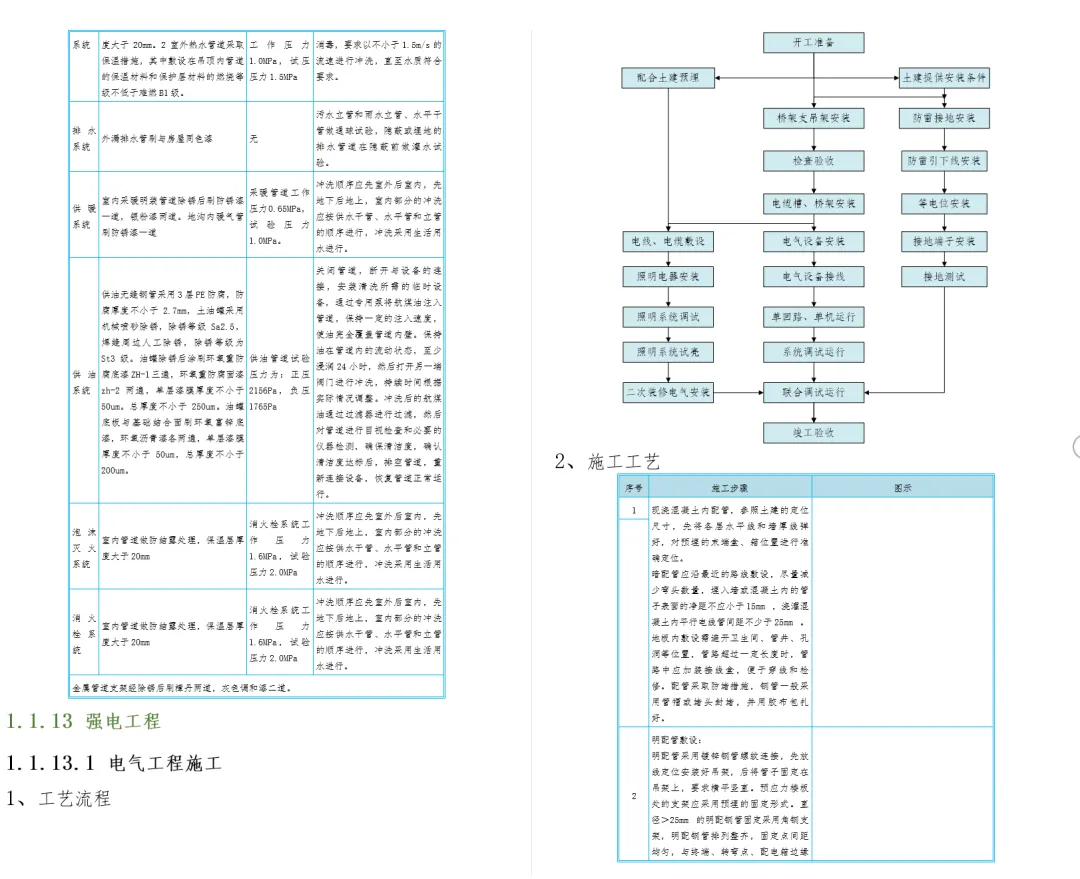

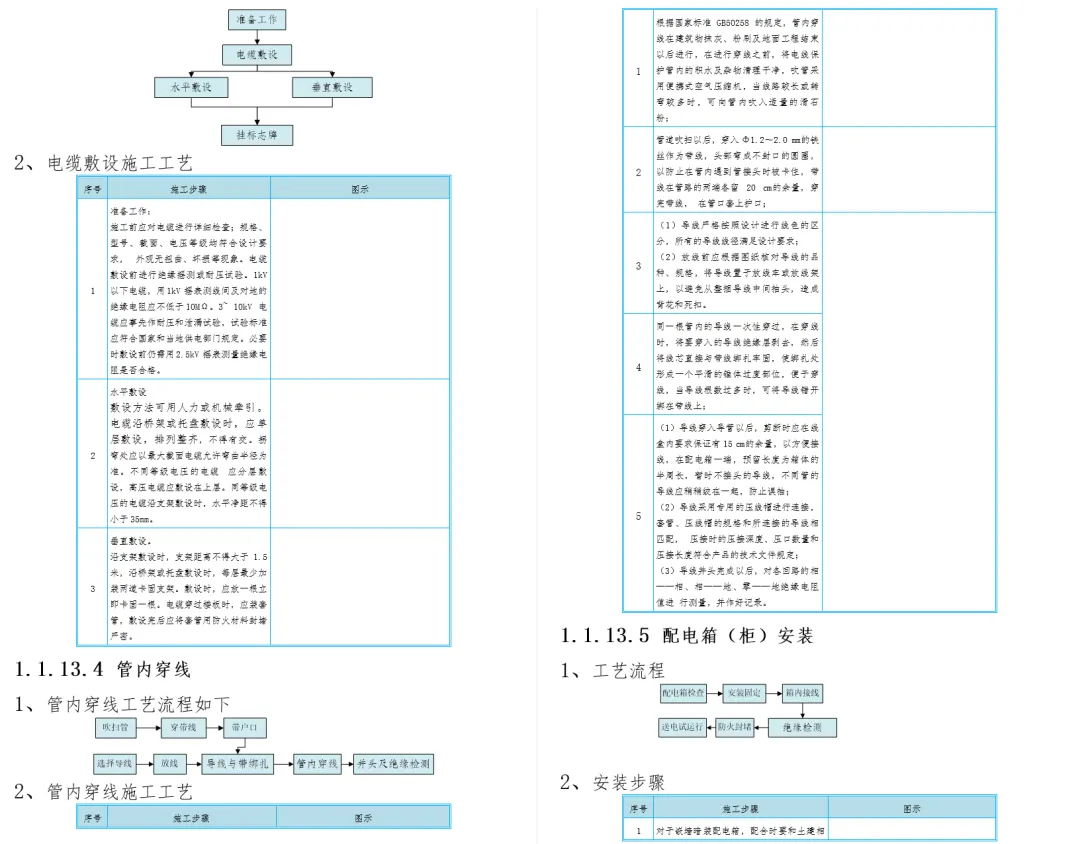

十一、电气工程

配管：暗敷设最短路径，明敷设横平竖直

桥架：间距≤2m，接地跨接线齐全

电缆：绝缘电阻≥10MΩ(1kV以下)

配电箱：暗装贴面，明装膨胀螺栓固定

照明：吸顶灯拉线定位，疏散指示灯接地可靠

十二、消防报警与通信

报警系统：导线分色，预留长度规范，联动调试前子系统完成

通信系统：模块压接规范，光纤熔接专人操作，盘纤R≥4cm

十三、室外照明与电缆

电缆沟：保护管弯曲≤3个，覆砂10cm+盖砖

路灯：间距70m，基础C20混凝土，灯头无接头

十四、10kV变电站与外电

杆塔：螺栓穿向规范，紧线过牵引≤200mm

变压器：吊装专用吊环，冲击合闸3–5次，空载24h

十五、防雷接地

接地体：扁钢侧放，焊接牢固

引下线：暗敷设随主体施工，明敷设由上而下

避雷网：焊接饱满，突出物金属体焊接一体

测试：ZC-8型电阻仪，≥3点测量
