WiFi与LTE共存系统设计复盘(下):软件方案与实战指南

Hi，我是阿真本真，一线射频工程师。

这篇是手机射频设计系列手机射频电路设计完整地图的第06篇，聊的是WiFi和LTE共存设计的下篇。

上篇WiFi与LTE共存系统设计复盘（上）：干扰原理与硬件方案从频谱分布、干扰场景、干扰原理到硬件方案，一共四章。这篇聊WIFI和LTE共存设计下篇：软件配合、设计决策和测试验证。

所以下篇聚焦四个话题：

软件方案——信道规避、TDM、功率回退、方案选择逻辑
设计总结——设计原则、推荐方案组合、常见陷阱
测试指南——Tx Noise怎么测、验收标准、排查流程、快速定位
知识框架——WiFi和LTE共存全篇总结，一张表看明白

一些关键数据（比如B40 CH1~3需要59 dB抑制但典型B40共存滤波器只给10 dB）上篇已经算过，下篇用到的时候直接引用数值，不再重复贴表。

五、软件解决方案

硬件方案有天花板——BOM、空间、滤波器抑制能力都有限。覆盖不到的地方，软件来补。

软件方案一般由驱动或者芯片原厂的共存机制提供，不用射频工程师自己去写代码。不过了解软件能做什么，做方案选型时就知道硬件扛到什么程度、哪些交给软件，早期就能定下来。

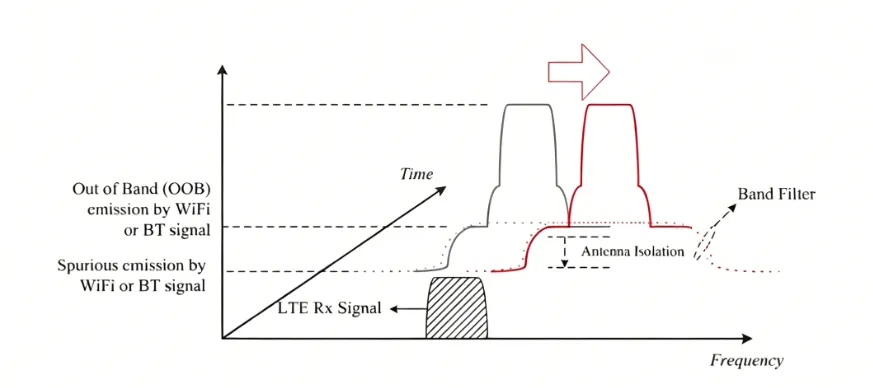

5.1 信道规避

思路很直接——对B40共存：关闭WiFi CH1~CH3；对B7共存：关闭WiFi CH10~CH13。

怎么理解？频率隔不开，那就别用了。

实现方式：

在WiFi驱动的regulatory domain配置里，直接把相互干扰的信道从可用列表里摘掉
在WiFi作为AP（热点）模式下，通过Beacon帧宣告某些信道不可用
IDC机制也可以实时通知WiFi模块切换信道

信道规避的局限性：

如果终端是STA（连别人路由器的模式），信道选择权在AP手上，终端没法决定用哪个信道
所以信道规避，主要适用于WiFi作为热点模式（比如手机开热点）
关掉几个信道后WiFi吞吐量会掉，但多数用户感知不到（CH1~11还有9个信道可用）

还提到另一种更激进的做法：

保护LTE频段：自动关闭WiFi干扰信道
保护WiFi频段：自动关闭LTE频段

“关LTE频段”会直接中断通话或数据业务，是万不得已才用的大招。

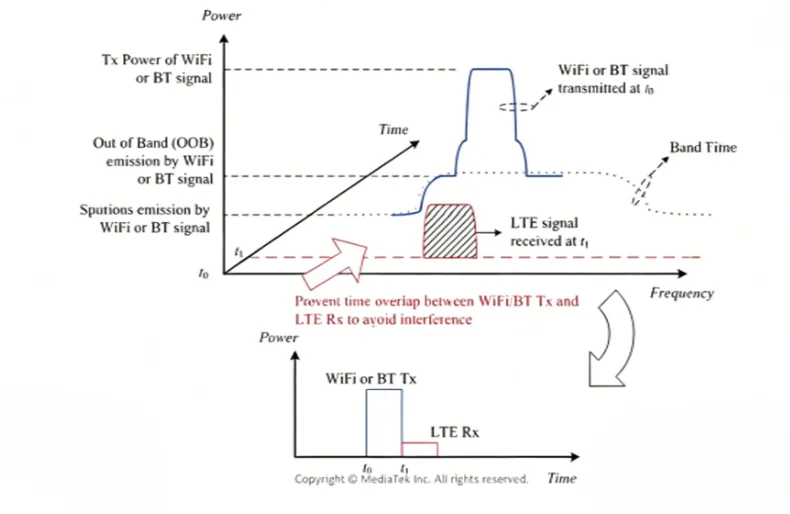

5.2 时分复用（TDM）

当信道规避也解决不了问题的时候（比如STA模式下AP选了个干扰信道），就要靠时间上错开发射和接收。

IDC协调机制是这个方案的核心。现在IDC已经成熟了，主要平台都有：

平台	配置方式	关键参数
MTK	BSP中启用 `LTE_WIFI_COEX`	优先级、功率回退可配
Qualcomm	QCN文件配置	支持ANT+CORE机制
UNISOC	联系FAE获取IDC配置工具	支持TDM调度

原理简单理解就是：WiFi要大吞吐时，IDC通知LTE TX让路。LTE TX要么降功率，要么延后到下一个时隙。

代价也很直接：吞吐量下降。TDD系统（如B40）碰到TDM调度，LTE和WiFi挤在同一个时间窗口里抢时间片，总利用率肯定掉。

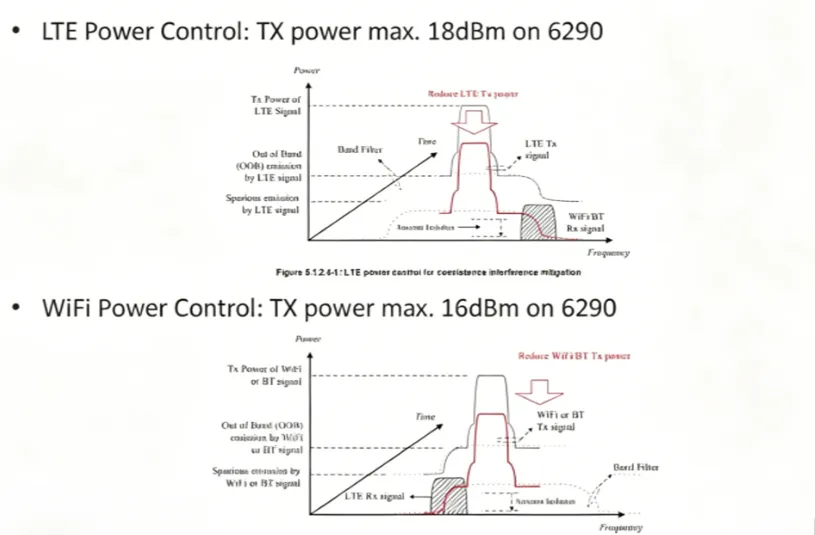

5.3 功率回退

最简单粗暴的方法：减小发射功率，干扰自然就小了。

代价也很清楚：覆盖范围缩小。 室内WiFi环境下影响不大，但室外或弱信号区域，功率回退可能导致掉线。

工程实际：功率回退通常是TDM调度的一个”降级”选项，而不是独立的第一方案。IDC模块先尝试TDM调度，如果调度后干扰仍然严重，再触发LTE或WiFi功率回退。

5.4 方案选择逻辑

讲完了各个方案，最重要的是什么时候用哪个。但要注意，方案选择的前提是确认终端是AP模式还是STA模式。

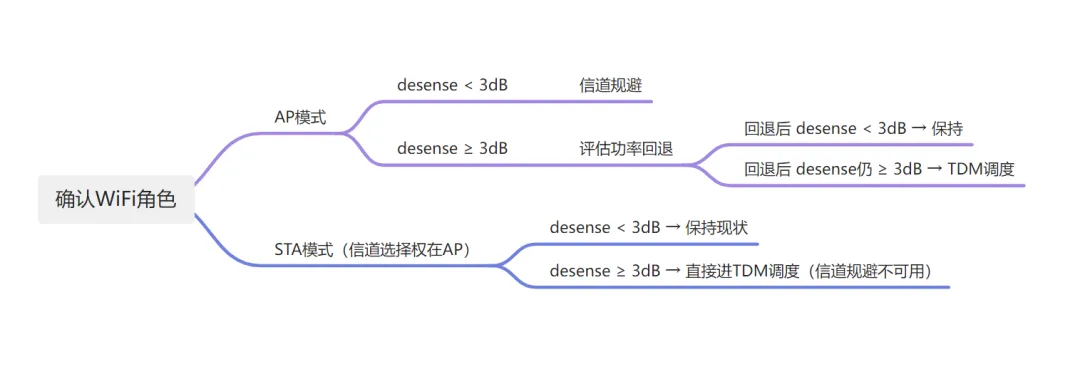

根据工程经验，方案选择的逻辑链是这样的：

几个判断依据：

desense < 3 dB：AP模式下信道扫描自动规避就够了；STA模式可接受，不动
desense 3~10 dB：AP模式优先信道规避或轻量功率回退；STA模式进TDM
desense > 10 dB：无论AP还是STA别犹豫，直接上TDM调度

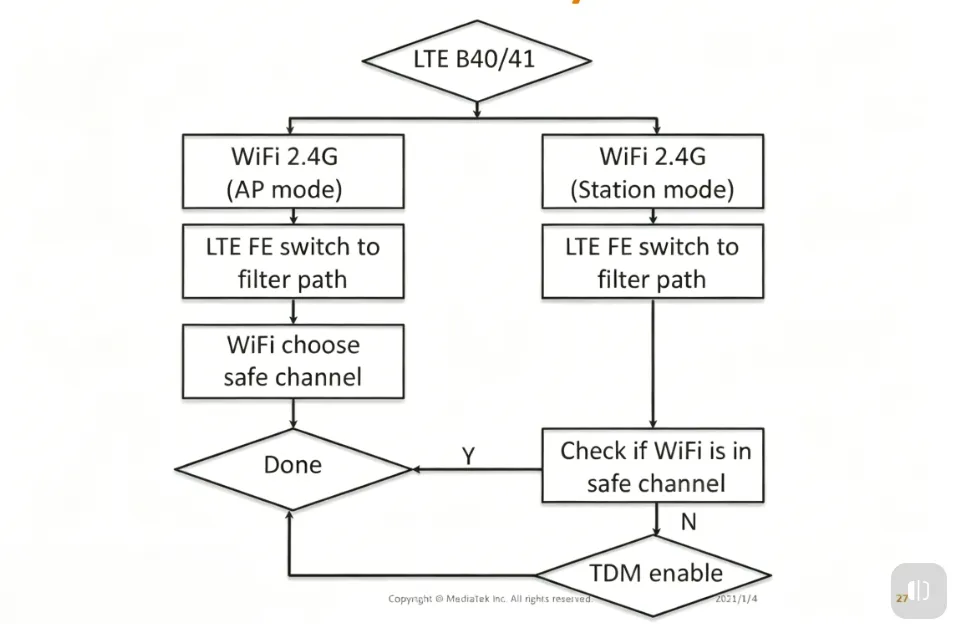

比如，LTE B40/B41 + 2.4G WiFi 这个典型场景大概处理流程如下：

六、干扰设计总结

前面讲了机理、场景、量化数据和硬件/软件方案，这一章把分散的信息收拢成设计决策的思路。

6.1 设计总则

做WiFi/LTE共存设计，有几条基本的判断逻辑：

空间隔离是地基，但别指望全部靠它。天线隔离度做到≥15 dB是最低门槛。但手机结构就这么大，再多也挤不出来。对B40这个场景，有天线隔离还是远远不够的。

滤波器的成本与性能是共存设计的核心矛盾。从前面的数据能看出来：

B40的CH1~3需要59 dB抑制，典型B40共存滤波器只给了10 dB，差了49 dB——换BAW也补不上这个缺口，必须靠软件兜底
B7的CH10~13需要59 dB抑制，典型B7双工器给了35 dB，差了24 dB——BAW能补一部分，但还是不够
B38/B41需要的抑制量级只有30~40 dB，普通SAW滤波器就够了

软件是用来兜底的。硬件做不到100%覆盖的场景（B40 CH1~3、B7 CH10~13）、WiFi做STA端没法切信道的时候，都得靠IDC/TDM/功率回退这套软件组合拳。

链路预算要在DRB阶段就做。链路预算在DRB阶段就要算清楚，收发隔离度够不够、滤波器的插损和抑制有没有权衡好——不要等板子回来了才后悔。

6.2 各场景推荐方案组合

场景	硬件必做	硬件选做	软件必配	预期效果
B40 TX→WiFi RX	B40路径共存滤波器(典型型号)	WiFi BPF提升至≥55dB	关WiFi CH1~3；TDM调度	CH1~3靠软件，CH4~13滤波解决
WiFi TX→B40 RX	LTE路径BPF ≥55dB抑制	—	TDM调度保护LTE RX	抑制+调度保底
B7 TX→WiFi RX	典型B7双工器；WiFi BPF	BAW替代SAW升抑制	关WiFi CH10~13	CH1~9滤波解决，CH10~13靠软件
B38 TX→WiFi RX	标准SAW滤波器	—	—	全频段滤波解决
WiFi TX→B38/B41 RX	标准BPF ≥55dB	—	—	全频段滤波解决
B5/B8谐波→WiFi RX	2.4G BPF后加LPF(三阶Chebyshev)	BPF+LNA级联优化	—	满足FCC -47dBm/MHz

6.3 方案选择的系统级权衡

维度	优势	代价	适用场景
空间隔离	不花钱，不耗电	结构设计受限	所有场景的基础
滤波器	效果直接，不影响性能	BOM成本增加、插损损耗	B38/B41必用；B7/B40看预算
信道规避	软件实现，零硬件成本	牺牲WiFi吞吐量和信道数	WiFi做AP模式优先考虑
TDM调度	解决滤波解决不了的问题	LTE或WiFi吞吐量下降	滤波兜不住的场景
功率回退	实现简单	覆盖范围缩小	降级方案，TDM无效时启用

决策链： 先确定天线能不能放得够开 → 再选合适的滤波器，看抑制指标能不能覆盖要保护的频段 → 如果滤波器覆盖不了（B40/B7的某些子带），提前做好软件方案兜底 → 最后看利润空间决定要不要上BAW。

6.4 常见设计陷阱

陷阱一：B40滤波器的截止频率选错。典型B40共存滤波器对2400~2420 MHz只有10 dB抑制，如果项目选了这颗料又没做软件规避，WiFi CH1~3基本上是废的。

陷阱二：忽略了Diplexer对谐波抑制的贡献。举个例子：BPF+Diplexer级联有75 dB谐波抑制，去掉Diplexer只剩46 dB。省一个Diplexer，FCC谐波测试可能过不了。

陷阱三：开关线性度不够导致互调。选了低价射频开关，B5/B8发射时WiFi灵敏度掉了好几个dB，排查半天才发现是开关IIP3不够。

陷阱四：忘了看WiFi是AP还是STA模式。信道规避只对WiFi做AP（热点）有效。如果终端是STA（连路由器），信道选择权在AP手上，软件只能走TDM或功率回退。方案选型前先确认产品形态。

陷阱五：WiFi跟LTE收发共用天线不处理直接怼。有些低成本方案让WiFi和LTE共用天线，又不加双工器或者开关隔离处理。这种设计基本上必出共存问题。

七、干扰测试指南

设计做完了，最终还是要靠测的。这一章讲用什么设备、怎么测、结果怎么判、出了问题怎么查。我按工程实战的流程梳理。

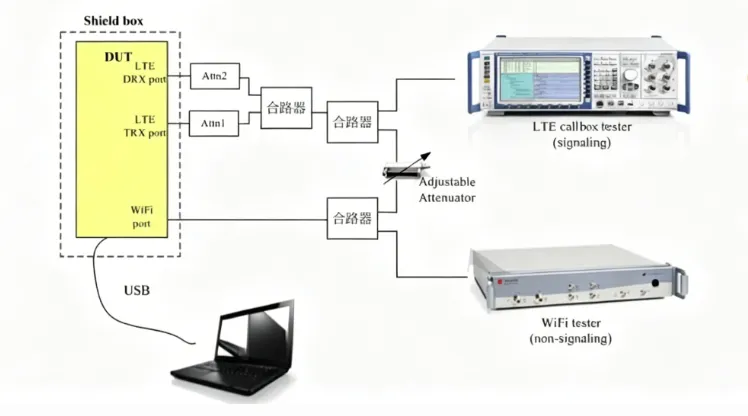

7.1 测试平台搭建

核心思路是用功分器+衰减器模拟天线之间的耦合损耗。PRX和DRX分别测试的方法如下：

测TRX时：Attn1=0, Attn2=20dB（DRX端口高衰减，相当于断开）
测DRX时：Attn2=0, Attn1=20dB（TRX端口高衰减，相当于断开）注：需要通过编辑NVRAM来单独配置PRX和DRX的灵敏度测试

7.2 共存系统测试流程

完整的共存测试流程覆盖三个方面，核心变量有三个：

隔离度：模拟不同天线间距
LTE参数：BW = 20M/10M/5M, RB number（1~100）, Frequency
WiFi参数：Frequency, MCS rate, BW（HT40/HT20/CCK）

两种测试角度的流程：

角度一：固定隔离度测desense → pass/fail判定

设定衰减器（模拟隔离度）

→ 配置LTE/WiFi频率/BW/RB/功率

→ 测量带干扰的灵敏度

→ 减去无干扰基准值得到desense

→ 根据标准判定pass/fail

角度二：固定desense值测所需隔离度 → 设计指南

设定目标desense水平（如<1 dB）

→ 配置LTE/WiFi参数

→ 逐渐增大衰减器

→ 找到使desense达标的最小隔离度

→ 输出天线隔离度设计需求

7.2 测试数据记录模板

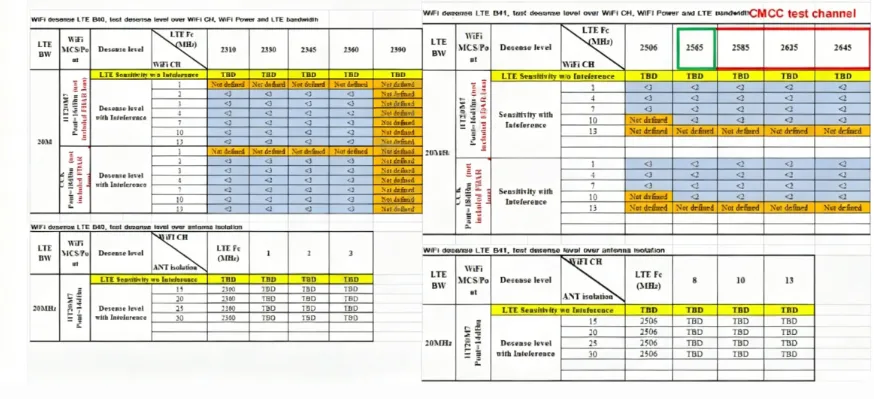

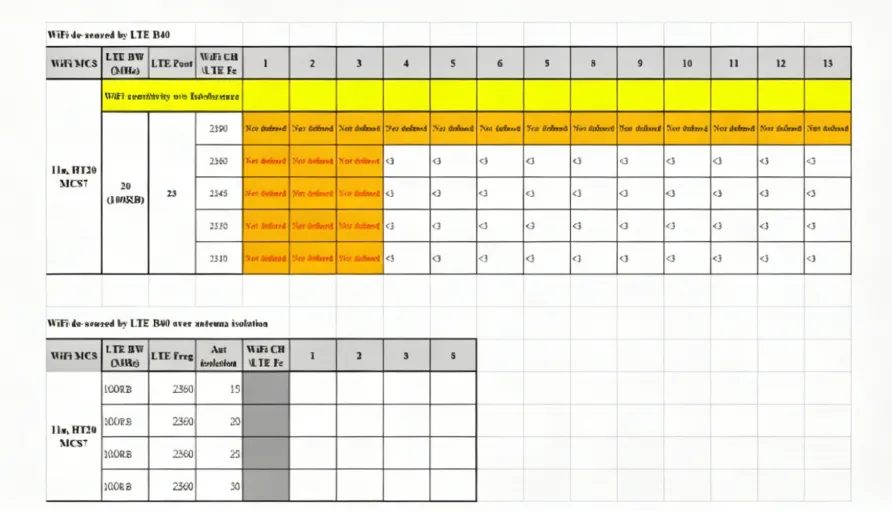

1.WiFi发射干扰LTE接收（B40/B41）

测试参数	设置值
WiFi发射功率	HT20: 16 dBm / CCK: 18 dBm
测试维度	① 扫LTE频率 × WiFi信道，② 扫天线隔离度

备注：”Not defined”区域表示不需要测试的组合

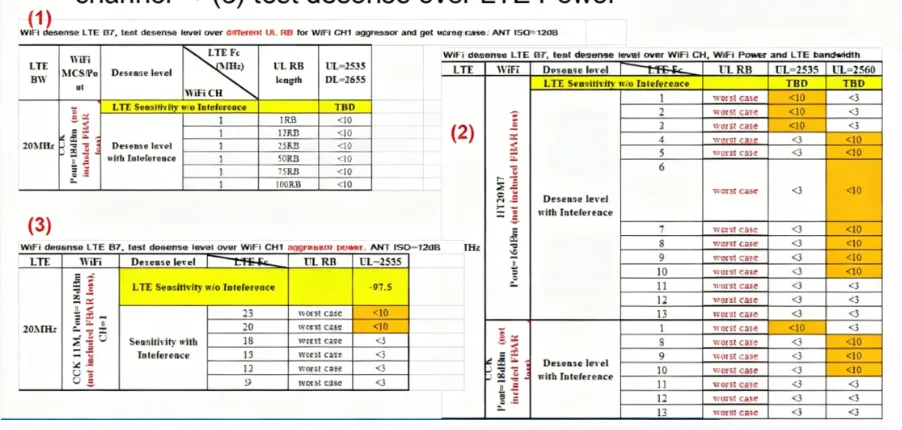

2.WiFi发射干扰LTE接收（B7）——逐级扫描法

三步找到最差Case：

步骤	固定条件	扫描变量	目标
1	WiFi CH1, ANT ISO=12 dB	UL RB 1→100	找到worst case RB（通常是75 RB）
2	最差RB	WiFi CH 1→13	找到desense最大的信道
3	最差信道	LTE功率 23→20→18→9 dBm	记录desense随功率变化

3.LTE发射干扰WiFi接收

LTE打满功率（Pmax）
用综测仪（如Anritsu 8820C）读取WiFi灵敏度
扫WiFi CH 1~13 × LTE频率

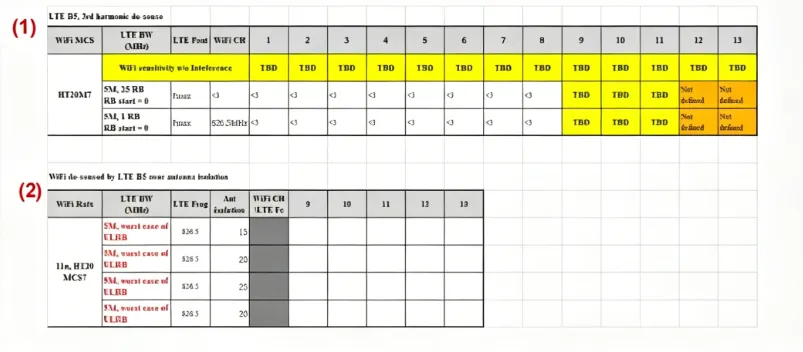

4.三次谐波干扰测试（B5谐波）

带宽只用5 MHz（不是20 MHz），因为谐波是窄带干扰
扫不同RB起始位置（RB start=0）
重点排查WiFi CH9~13（B5三次谐波2472~2547 MHz的主要影响区域）

三步测试法：

找UL RB worst case（表1）
在该worst case RB下扫WiFi信道（表1的横向）
在最差信道下扫天线隔离度（表2）

7.3 测试指标与验收标准

WLAN灵敏度基准：

1、802.11b 1 Mbps： IEEE 标准：−80 dBm，设备验收标准：-95.3 dBm，比IEEE要求多15.3 dB余量

2、802.11g/n MCS7 (65 Mbps)： IEEE 标准：−78 dBm，设备验收标准-71.0 dBm，比IEEE要求多7.0 dB余量

共存desense目标：<1.0 dB（WiFi硬件余量有限）

BT灵敏度基准：

1、BT Classic 1 Mbps： BT SIG 标准：−70 dBm，设备验收标准：-92.5 dBm，比BT SIG要求多22.5 dB余量

2、BT LE 1 Mbps：BT SIG 标准：−70 dBm，设备验收标准：-95.5 dBm，比BT SIG要求多25.5 dB余量

共存desense目标：<10 dB（BT灵敏度余量大）

速查总表

测试项	合格线	标准来源	说明
天线隔离度(S21)	≥15 dB	行业通用	VNA测量
WiFi desense	<1 dB	高通	设备级
BT desense	<10 dB	高通	设备级
B40共存滤波器抑制	≥55 dB	高通	此指标面向CH4~13； CH1~3靠软件
B7共存双工器抑制	WiFi低段 ≥50 dB	高通	高段关CH10~13
谐波辐射	≤-47 dBm/MHz	FCC 含余量目标	—

7.5 共存问题排查流程

排查共存问题我一般是这么走的：

Step 1：确认干扰来源

测试条件	WiFi吞吐量变化	初步判断
所有LTE关闭	基准值	—
仅B40开启+23 dBm	下降≥15 dB	B40同频干扰
仅B5/B8开启	下降3~5 dB	谐波干扰（检查三次谐波）
仅B7开启+低信道(UL 2500MHz附近)	下降10~20 dB	B7高端子带desense

Step 2：测天线隔离度

VNA校准后用S21测量
隔离度<15 dB → 优化天线布局或加吸波材料
隔离度≥15 dB → 继续往下查

Step 3：查滤波器

型号对不对？带外抑制参数是否达标？
焊接有没有问题？冷焊虚焊经常被忽略
匹配网络调没调好？滤波器失配会导致抑制曲线畸变

Step 4：Tx Noise测量

用频谱仪测LTE PA在WiFi频段的噪声底
与参考数据对比
如果噪声底偏高（>-156 dBm/Hz），检查PA退耦、开关隔离度

Step 5：确认IDC/TDM配置

MTK：检查LTE_WIFI_COEX是否enable，优先级和功率回退参数
Qualcomm：检查QCN文件里的共存参数
UNISOC：联系FAE获取IDC配置工具

八、知识框架 + 自查清单

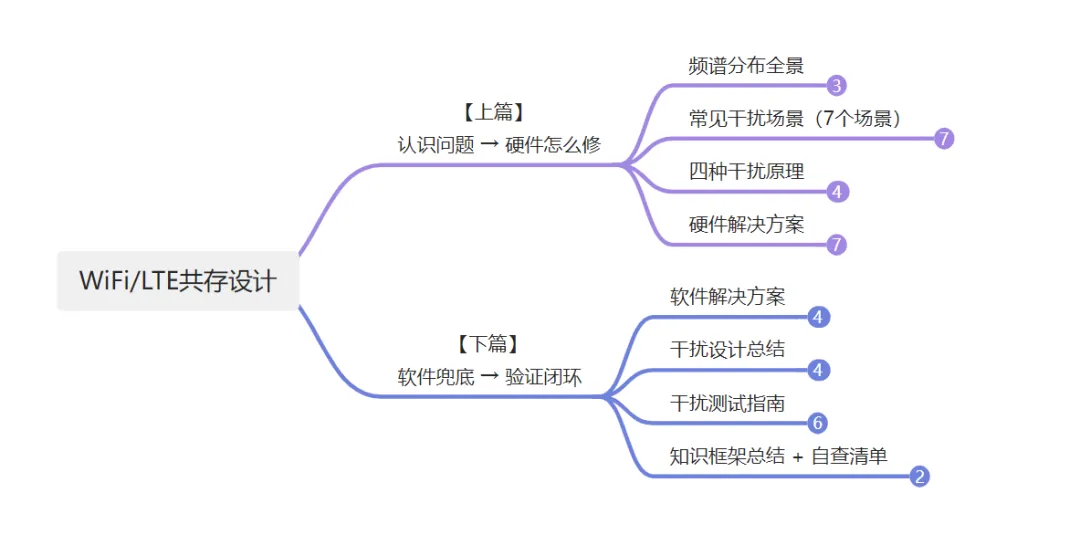

完整知识框架

自查清单

#	检查项	及格线
1	WiFi/LTE天线隔离度	≥15 dB
2	B40输出端共存滤波器	抑制≥55 dB
3	B7输出端双工器	WiFi低半段≥50 dB
4	B5/B8谐波LPF	WiFi带内≥20 dB抑制
5	2.4G WLAN/BT BPF	LTE带抑制≥55 dB
6	平台IDC	已启用，参数正确
7	WiFi desense（共存时）	<1 dB
8	BT desense（共存时）	<10 dB
9	WiFi吞吐量下降（B40满功率）	≤20%
10	谐波辐射	满足FCC -47 dBm/MHz
11	B38/40/41 TDD开关隔离	总隔离>50~55 dB

以上是我在日常工作中的一些总结和思考，难免有疏漏之处。如果发现文中有什么不对的地方，或者你在工作中遇到相关问题，欢迎在评论区交流指正。
