路基分层线还在一条条描?这个 CAD 插件,把 96/95/94/93 区分层、标注、台账一口气做完
框一框、点几下，分层线、层号标注、偏距高程标注与 CSV 台账一次成型。
干路基施工，分层是铁规矩：96 区、95 区、94 区、93 区，每区填多厚、填几层，设计文件写得明明白白。麻烦的是图纸这一头——一个标段几百个断面，光画图就能把人画麻。
01这是个什么工具
一条命令呼出：CAD 里输入 LJFC，回车即弹主面板；文件形式：封装的 .VLX 插件文件，加载即用，不依赖任何其他环境；已在实际工程施工图纸（土石方横断面设计图）上完成批量实测验证。

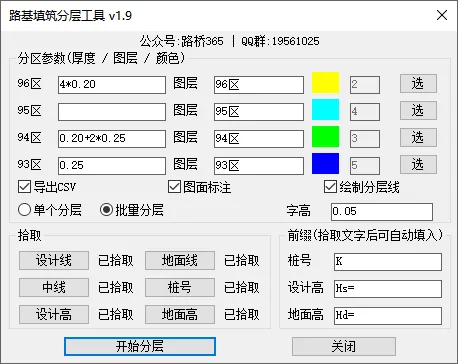

主面板一共四块，各管一件事：
分区参数：96 / 95 / 94 / 93 区各自设定层厚、图层、颜色 模式与选项：单个分层 / 批量分层；是否导出 CSV、图面标注、绘制分层线；字高可调 拾取：设计线、地面线、中线、桩号、设计高、地面高，逐项点选 前缀：桩号、设计高（Hs=）、地面高（Hd=）标注前缀可自定义
02四个分区，参数你说了算

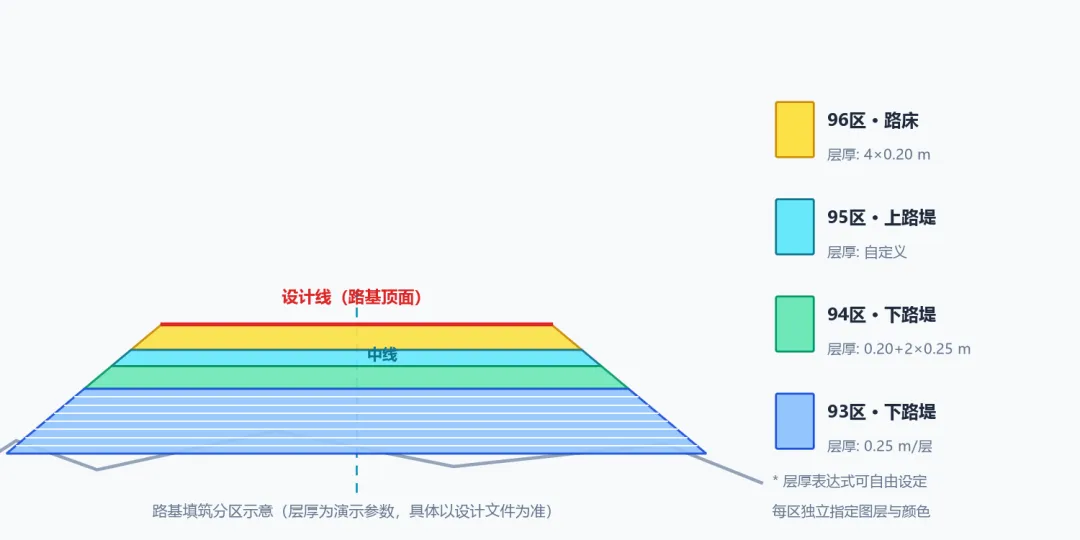

路床、上路堤、下路堤，压实度分区不同，层厚要求也不同。工具把 96 / 95 / 94 / 93 四个区做成完全独立的参数：
层厚用表达式写：4*0.20 就是 4 层每层 20 公分，0.20+2*0.25 就是 1 层 20 公分加 2 层 25 公分，跟设计说明一个写法，不用自己换算。
每区独立图层 + 独立颜色：画出来的分层线按区分色，图面上一眼分清 93 区和 96 区，也方便后续按图层统计、打印 参数随用随改，换个标段、换套设计，改几个数字就能接着用
03单个分层：六项拾取，一键生成
单个断面，按面板提示依次拾取：设计线、地面线、中线、桩号、设计高、地面高——后三项也可以直接拾取图上的文字，拾取后自动填入对应栏目。
点「开始分层」，工具自动完成：

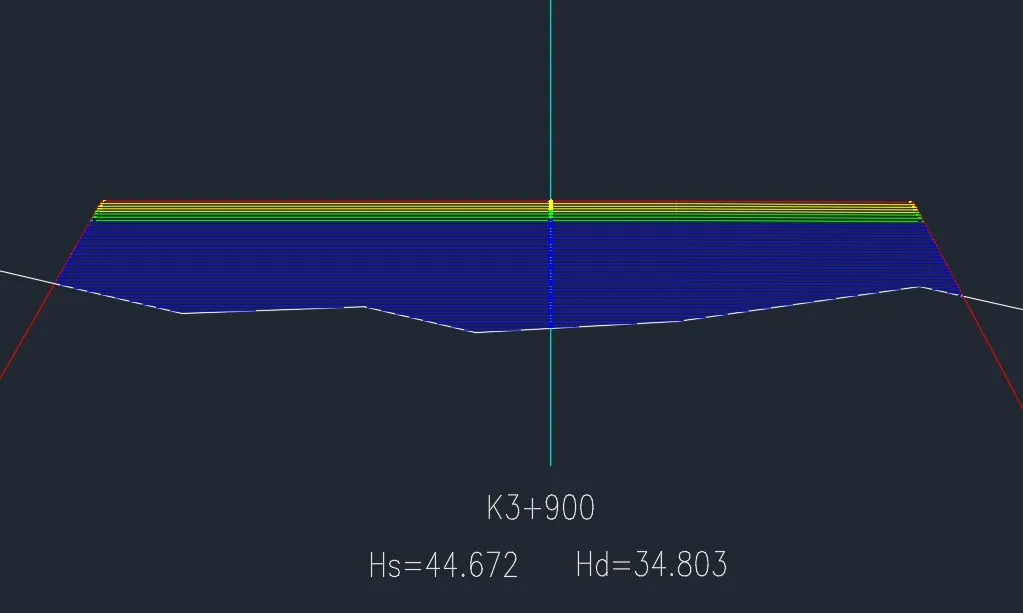

识别路基顶面与原地面线，判断填挖 按各区层厚自顶向下逐层切割 分层线与原地面线求交，地面线以下不出线，地面凸起处自动断开，不穿越、不跨接 每层标注层号分区、层顶层底高程、左右偏距，字高、前缀随你调
04批量分层：整版断面图，框一下就行

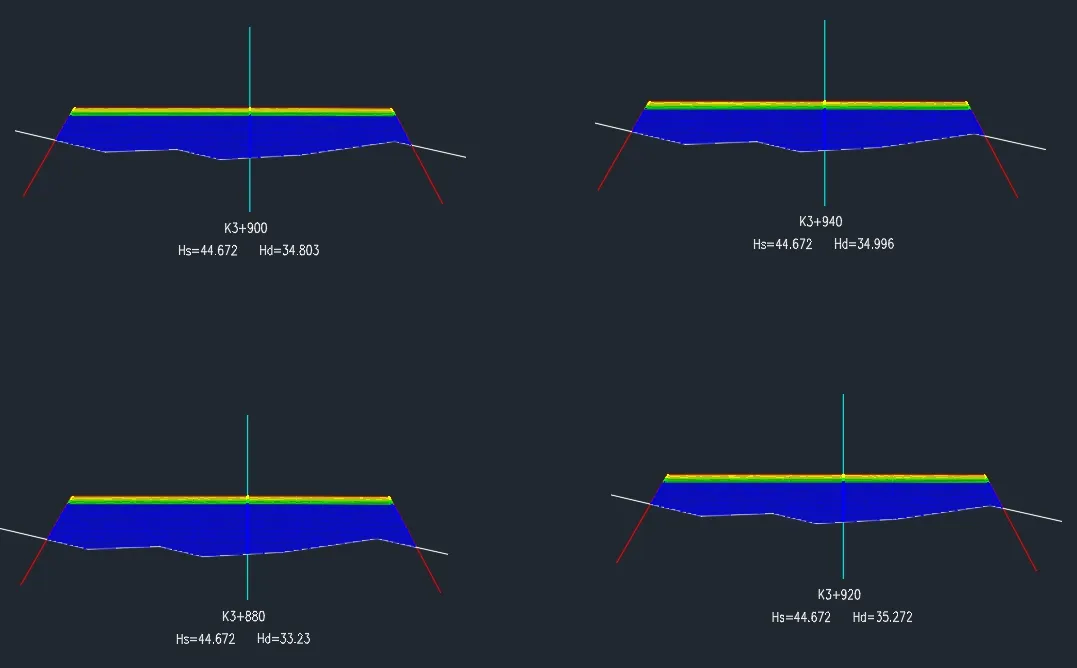

真正省时间的是批量模式。横断面设计图通常一版排好几个断面，框选整版，工具自动：
按包围盒聚类把框选内容拆成一个一个断面，断面数不多算、不少算 几何识别每条断面的设计线和地面线，设计线与地面线同图层、平原漫坡这些容易翻车的情况都做了专门处理 自动读取桩号和高程文字，按 Hd / Hs 关键字分拣，块属性里的桩号和高程照样能读到（设计院爱把标注做成属性块，这一步最容易踩坑） 中线智能识别：不管中桩线画在哪个图层，按几何特征锁定，标注端端正正落在中线上 断面画在块参照里的图纸也能处理，按块变换换算后参与分组
一套真实图纸实测：4 个断面，自动生成分层线 852 条，全部成功。
05台账一键导出

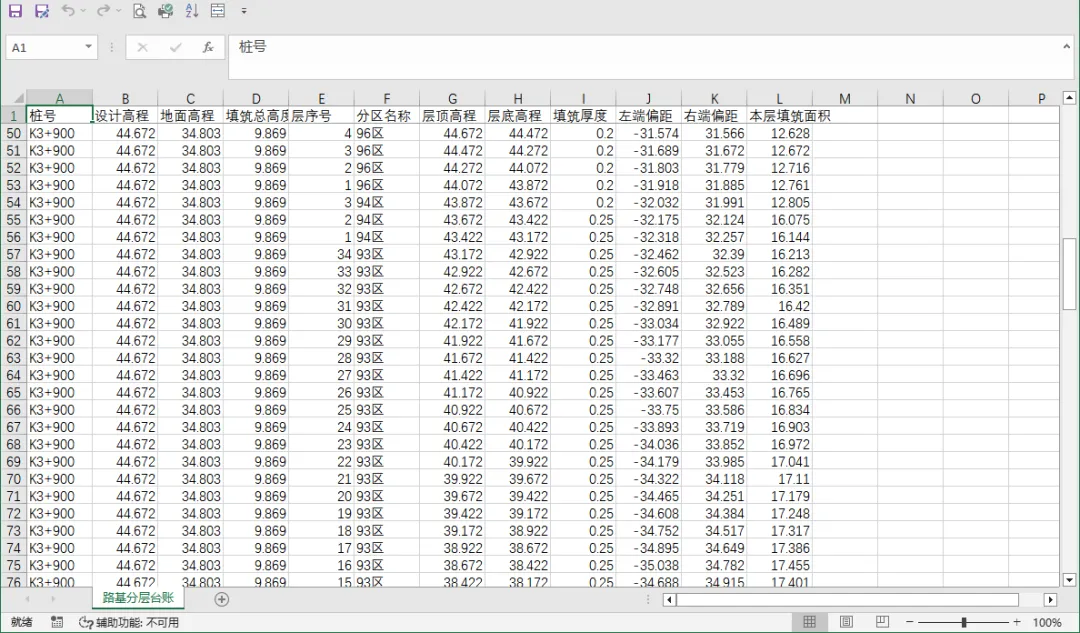

勾选「导出 CSV」，分层数据直接落表，Excel 打开就能用。字段一应俱全：
桩号、设计高程、地面高程 填筑总厚、层序号、分区名称 顶层高程、层底高程、填筑厚度 左端偏距、右端偏距、本层填筑面积
有了「本层填筑面积」这一列，配合断面间距算方量、核数量，台账和图面互相对应，检查起来清清楚楚。
06操作流程与版本打磨

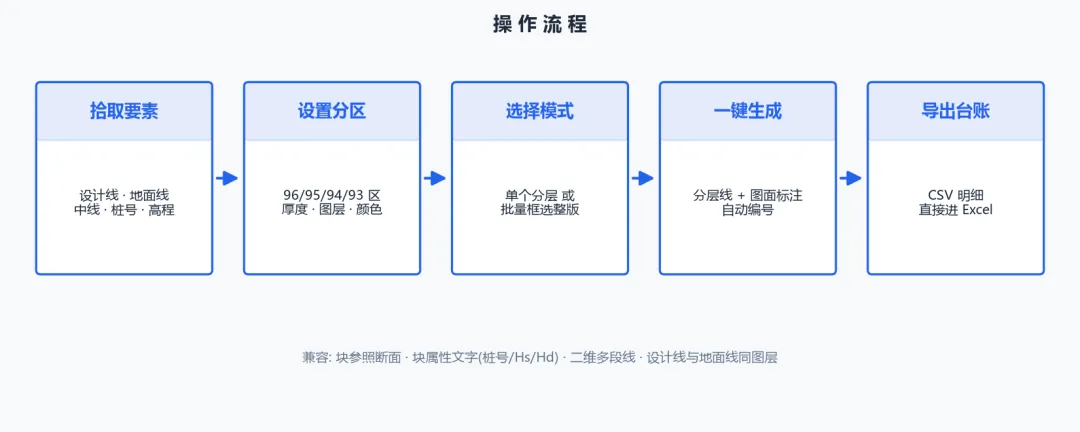

操作流程，五步走。兼容性上的坑，工具都提前填了：块参照断面、块属性文字、二维多段线、设计线与地面线同图层……这些都是从真实图纸里一个个磨出来的。

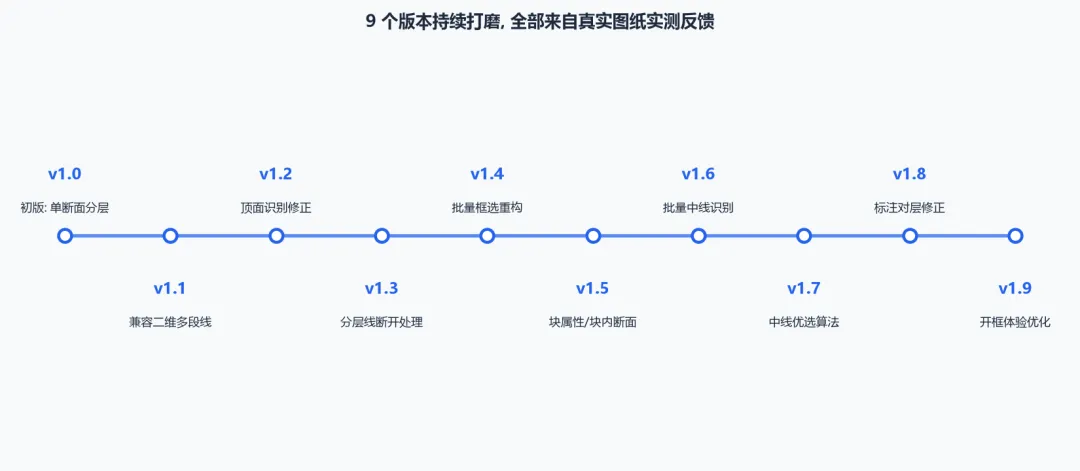

从 v1.0 到 v1.9，每一版都来自真实工程图纸的实测反馈，修的都是现场真会遇到的问题。工具会持续迭代，你图纸里遇到的新情况，就是下一个版本的清单。
07两句实在话
本插件是施工辅助工具，生成成果请务必人工抽样复核后再使用——测量无小事，这一点工具和作者都替你把着关，但最后一道工序永远是人。
图面标注、台账字段如有个性化需求（比如对接你们自己的台账格式），欢迎反馈，合理的建议会排进更新计划。
获取方式：关注公众号「路桥365」，回复关键字：LJFC
分层线交给插件，时间留给现场。
