电子班牌建设方案

1.系统总体设计

1.1.应用架构

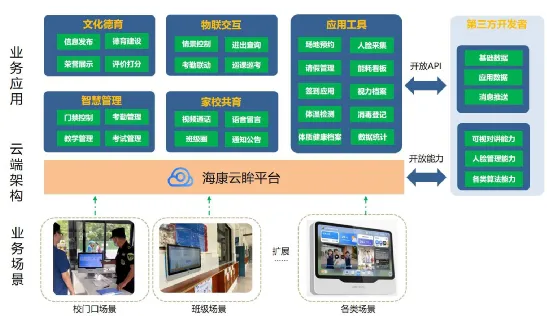

系统的总体架构分采用的云-端架构，如下图所示：

系统架构

（1）电子班牌终端：作为系统多媒体资源的展示层，主要用来显示平台设置 好的文字、声音、图片、视频等信息，终端可以触摸交互，具备个人中心、校园信息、班级空间、应用天地等功能模块。

（2）电子班牌平台端：负责基本数据的导入、校园公告、走班考勤等应用实 现。

1.2.系统拓扑

智慧班牌的网络系统建议用有线部署形式，系统拓扑图如下：

有线系统拓补图

以无线作为智慧班牌信息传输通道，虽然降低网络布线成本，但是由于无线网络不能全范围覆盖，且信号可能不稳定，可能班牌无法和系统连接，虽然部分功能已经实现了离线使用，但是还是会影响用户体验，故如无强烈要求，不建议采用无线网络部署形式，如确需使用无线网络，系统拓扑图如下：

无线系统拓补图

1.3.教室端建设

在教室端，只需要将硬件班牌安装完成，供电以及接入网络，故教室端的建设主要为网络布线和电路部署。智慧班牌有交流款和直流款，学校可以按照学校自身的电

路情况，进行匹配；网络一般从学校机房布线接入到每个教室门口，接入智慧班牌设备。

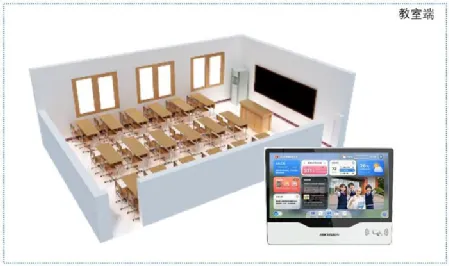

教室安装示意图

1.4.平台端建设

平台采用云部署，系统软件即服务，它面向学校用户。班牌系统平台端为每个学校建立一个学校级管理账号，其可以管理其学校系统平

台上的功能服务。终端软件或系统平台有更新升级时，可直接进行远程更新，无需像传统部署方式那样重新部署。云部署的方式对于学校来说是软件使用的最好途径，它消除了单位购买硬件、构建和维护基础设施和应用程序的需要。在这种模式下，不再像传统模式那样花费大量投资用于服务器建设、人员维护，而只需要支出一定的终端设备费用，通过互联网便可以享受到相应的硬件、软件和维护服务，享有软件使用权和不断升级，这是网络应用最具效益的模式。平台上包括基础信息配置，人员组织管理，以及各类业务的使用，主要功能有如下：

（1）基础配置：教职工、学生、课表等基础数据的配置

（2）布局管理：依据学校的需求，可以自定义班牌首页的展示模块以及班牌 背景

（3）班级管理：如果教室有班级属性，可以以班级为维度下发相册/视频/通知等信息；如果没有班级维度的教室，即不会展现该模块，统一展示校园相关模 块

（4）校园资讯：可以下发校园新闻/校园视频/校园相册/校园公告等信息

（5）班牌模式：可以下发配置班牌的模式，校宣模式，紧急通知模式

（6）荣誉颁布：以图文形式展示荣誉通知

（7）门禁授权：班牌可以联动磁吸锁，通过班牌的刷脸/刷卡完成开门联动 除以上功能模块，平台上还有其它模块，为用户提供了多种多样的功能，满足用

的的各种使用场景。

2.流程部署

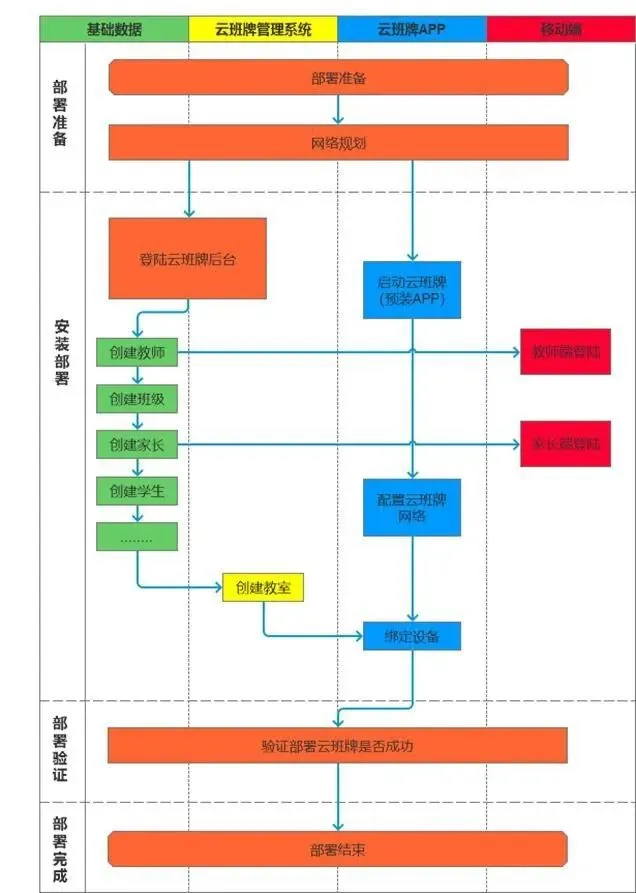

智慧班牌的部署流程，如下图所示：
