SW 装配体配合关系精讲教程

摘要：

装配配合是SolidWorks的核心功能。

本文详细讲解标准配合（重合、平行、垂直、相切、同轴、距离、角度）、高级配合（轮廓中心、宽度、路径配合）以及机械配合（齿轮、齿条、螺旋、凸轮）的使用场景与技巧，以一套齿轮传动机构为例。

一、 标准配合实战

案例：减速器装配，包含箱体、齿轮轴、轴承、端盖。

常用配合：

• 重合：端盖与箱体安装面贴合。

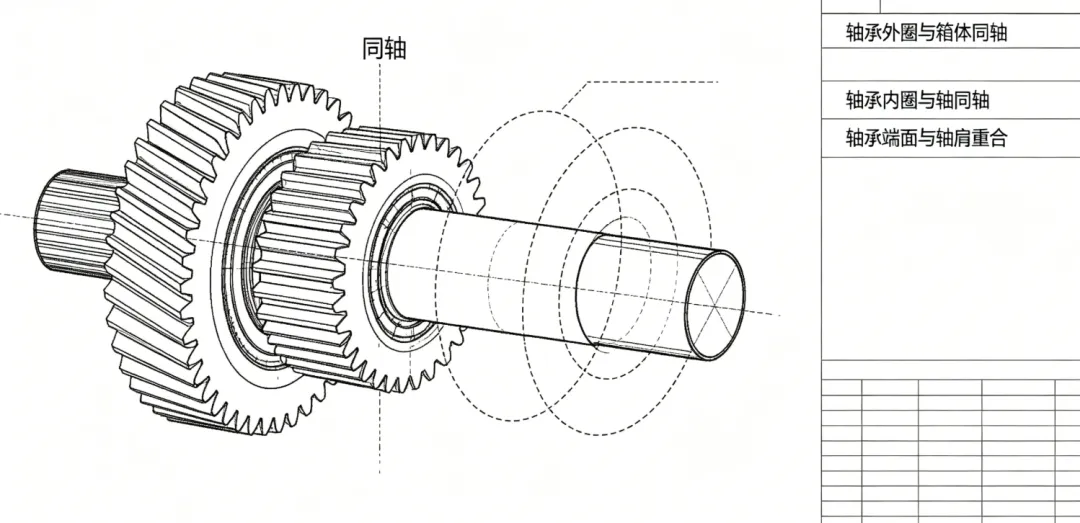

• 同轴：齿轮轴与轴承内圈同心。

• 距离：轴承端面与轴肩距离5mm（预留间隙）。

• 角度：定角度时用“角度”配合（如销钉孔对齐）。

二、 高级配合：宽度与轮廓中心

宽度配合：用于将零件定位在两个面中间。

如将平键放置在轴键槽和齿轮键槽的中央。

轮廓中心：自动将两个矩形或圆形的中心对齐。

用于对称零件。

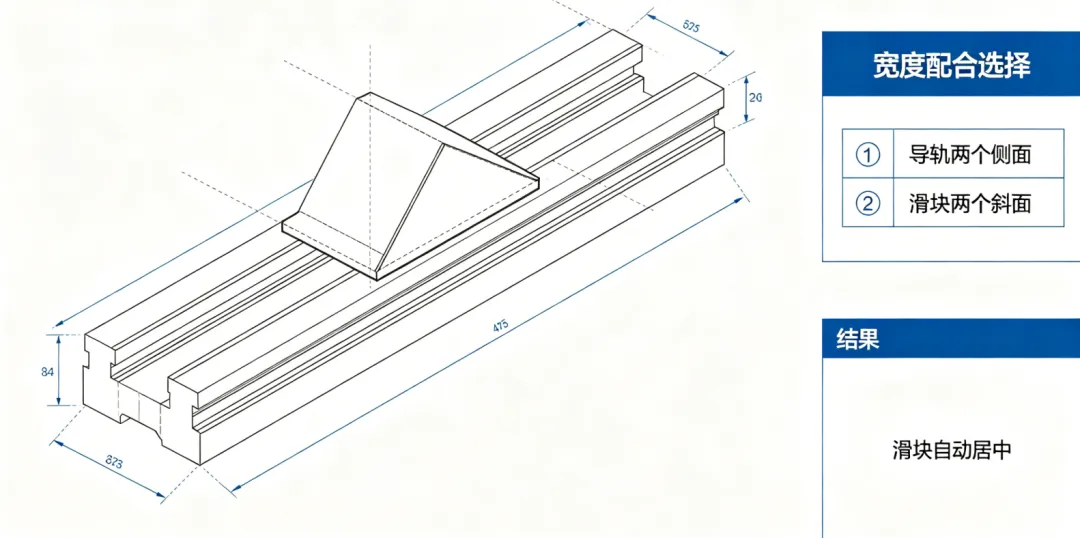

实例：滑块在导轨上滑动，使用“宽度”配合将滑块与导轨的两个导轨面居中。

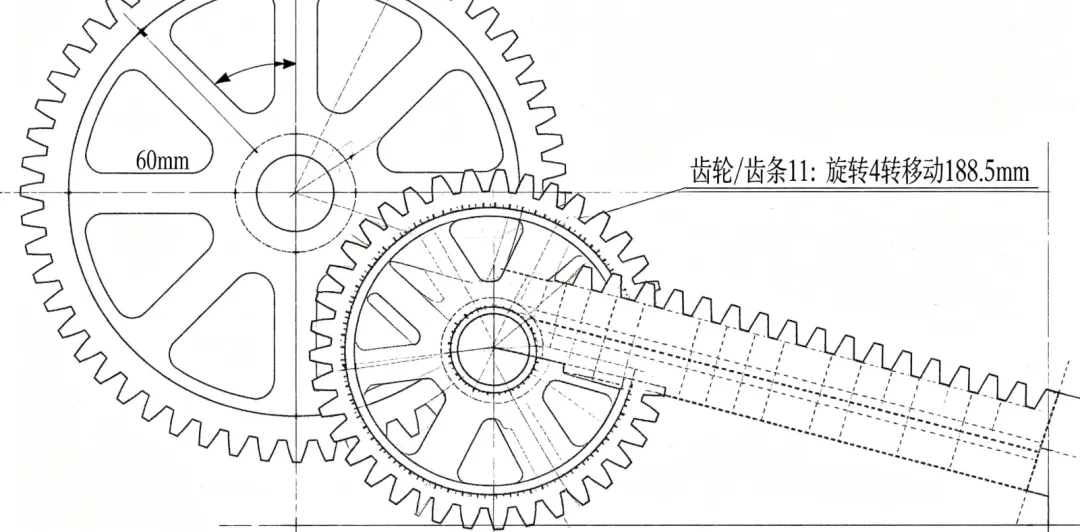

三、 机械配合：齿轮与齿条

• 齿轮配合：定义两个齿轮的分度圆直径（或齿数比），实现相互传动模拟。

  需要先有临时轴线。

• 齿条配合：齿轮分度圆与齿条节线相切，再添加“齿轮/齿条”配合，输入每转行程。

使用步骤：

1. 装配好齿轮和齿条，添加相切（齿轮分度圆与齿条节线）。

2. 点击“机械配合”→“齿轮/齿条”，选择齿轮的分度圆弧面（或圆柱面）和齿条的节线边线。

3. 输入比例（齿轮每转一周，齿条移动πd）。

四、 配合错误排查与性能优化

常见错误：

• “过定义”：删除冗余配合（如同时添加重合和距离）。

• “无法满足”：检查零件是否被固定（固定零件建议只留一个）。

• “干涉”：使用干涉检查功能。

优化：

• 尽量使用基准面和基准轴配合，而不是临时边线/面。

• 子装配体设为“灵活”（Subassembly Flexible），允许内部运动。

通过精讲，可掌握复杂装配体的配合技巧。
