第一章 设计总则
1.1 工程概述
XXXX小区占地面积130000m2 ，其中住宅11栋，小区出入口5处，其中车辆进出口三处，小区地下停车场和地下车库各一处，本小区改造定位目标体现现代化高品质监控全覆盖小区。其视频监控系统的设计和改造在整个小区改造中具有极为重要的地位。
我们根据小区物业方的要求，遵循国家、地方等相关标准，争取做到小区主道和过道全覆盖，常开进出口和广场设有高清变速球，车辆进出口和地下停车场口都有车牌专用高清摄像机，系统中每一项投资既物有所值，物有所用，又要能适应技术的发展，做到整个系统具有经济性、可靠性、开放性、先进性。
通过系统改造，结合小区物业管理，使小区业户的出行更安全、更放心。
1.2 工程建设目标
1.2.2 创造安全、放心的居住环境
应用现代监控技术，建立必要的安全防范体系，同时综合应用各种现代技术手段，营造一个安全舒适的生活、工作环境。
1.2.3 力求实用、减少投资成本
通过改造原有系统，保留电视墙系统（如果还能使用），增加新型阵列摄像机，增加变速球，通过合理布防监控点位，覆盖小区有效地面和重要防范部位。
1.3 工程设计原则
我公司为本项目监控系统工程设计与设备选型遵循如下的原则：
1.3.1 采用先进、成熟、实用的技术
现代的视频监控技术发展已经比较成熟，不容许任何带有实验性质的应用。
摄像机选用阵列式，这种摄像机图像清晰，夜视效果好，抗干扰强；照车牌系统选用车牌监控专用控制器。增强对车辆的管理。
1.3.2 系统应具有集中统一的管理能力，为物业管理大大提供方便
根据我国现行的管理体制，公共安全管理是集中统一的，因此，要求系统应具有多级集中统一的管理中心，并实施科学化的管理，使安全防范技术发挥最高的效用。
1.3.3 系统应具有开放性、可扩性、兼容性和灵活性
目前，随着信息高速公路即将建成使用，管理体制日趋合理，使得安全防范系统演绎成综合性的信息服务系统。因此要求具有开放性，能紧密地与其他系统连接，融合成一个整体，更好地为用户服务。要求系统能适合多种规模，要有较强的可扩性；能随时适应对系统的扩容要求。同时要求系统具有很强的兼容性和灵活性，能适应产品的升级换代，保持旺盛的生命力。
1.3.4 系统的设计和产品的选择应标准化、规范化
随着改革开放的不断深入，先进的技术和产品将大量涌入我国市场，与国际接轨乃大势所趋。为便于管理，使工作规范化，系统的设计和产品的选择必须走标准化，规范化的道路。
1.3.5 系统必须具有安全性、可靠性、容错性
系统本身的安全性非常重要，应具有很强的防破坏能力。由于面临用户的数量众多，系统设备的可靠性是个非常重要的指标。同时，用户的层次和素质参差不齐，将导致系统在使用过程中的误操作现象。因此，要求系统具有较强的容错性和自检功能。
1.3.6 合理的性能价格比
在系统设计规划时，应为用户着想，在上述前提下，应尽量提高性能价格比。
1.4 工程设计依据
民用建筑电气设计规程 JGJ/T16-92
民用闭路监控电视系统工程技术规范 GB50198-94
1.5 工程设计内容
小区的视频监控系统改造设计，按照“以人为本”的原则，做到布防面积大、地面无死角﹑适用、效果好。
系统主要包括以下几个部分：机房监视设备、存储设备，变速球摄像机，阵列一体夜视摄像机，照车牌系统，布线。
第二章 闭路电视监控系统
2.1 系统概述
在现代化的智能小区内，人员的层次多，成分复杂，不仅要对外部人员进行防范，而且需对内部人员加强管理。对于重要的地区、范围还需特殊的保护。所以，现代化小区需要多层次、立体化的安防监控系统。闭路电视监控系统是采用先进的电子技术和计算机技术，对远端场景进行传感成像、信号传输、集中监视、图像记录以及联动控制的系统，是安保系统的重要组成部分，是不可缺少的视觉延伸，最直接、最主要的作用就是使管理人员能集中实时掌握小区内各重要区域，保障小区的人员及财产的安全，本次设计中该系统在进一步完善安全防范功能的基础上增加了新的功能。针对小区实际，系统通过在周界、小区出入口、小区内主干道、支干道（楼道入口）、停车场重要部位等处设置监控点，实现对重要区域的防护，中心采用先进的硬盘压缩存储技术，利用宽带网络技术实现对图像的存储、交换，实现资源的集成和一定的共享。
2.2 设计要点
根据小区的实际情况以及对监控系统要求，采用成熟的传统模拟摄像机和嵌入式硬盘录像机相结合的方案。采用双绞线及转换器进行视频信号汇聚不仅有效的解决了摄像机点位较远，点数分散的难题，同时节省了线缆，方便了控制。
电视监控系统摄像机的分布，本着符合安防规范和节省投资的原则。主要是考虑在小区内部、小区出入口、小区主要干道、支干道（楼道入口）、地下停车场等重要部位处设置监控点。综合清晰度、照度、抗逆光能力等多个因素考虑，选择不同类型摄像机，确保能满足小区各种环境要求。
考虑到监控系统的可靠运行，前端摄像机设备采用集中供电方式，确保每路视频信号实时录像的需求。信号线与电源线隔离，以防干扰。
2.3 系统设计
2.3.1 系统设计综述
在本次工程中，数字硬盘录像机可循环录制、检索方便的优点，为小区提供一套可靠的监控系统。我们在小区周界、小区出入口、小区主要干道、支干道（楼道入口）、地下停车场重要部位等处设置监控点，对整个小区实现全面监控。前端摄像机视频信号经视频分配器分成两路信号，一路至硬盘录像机实现实时存储，一路至模拟矩阵上屏幕墙显示。通过主机键盘控制前端云台、镜头进行各种动作及视频切换。使保安人员全面监视报警现场。部门领导或访问客户经授权，可通过客户端软件访问硬盘录像主机调看小区内经授权的图像。
2.3.2系统结构图
2.3.3 系统设计指标
在摄像机的标准照度下，整个系统的技术指标满足下表的要求。
系统技术指标表
|
项 目 |
指标值 |
|
视频信号输出幅度 |
1Vp-p±3dB |
|
黑白电视水平清晰度 |
≥500线 |
|
彩色电视水平清晰度 |
≥450线 |
|
灰度等级 |
≥8级 |
|
信噪比 |
≥40dB |
在摄像系统正常工作的条件下，本系统的图像质量达到表中4级以上的要求。
图像观感表
|
图像等级 |
图像损伤主观评价 |
|
5 |
不察觉 |
|
4 |
可察觉，但不令人讨厌 |
|
3 |
有明显察觉，令人感到讨厌 |
|
2 |
较严重，令人相当讨厌 |
|
1 |
极严重，不能观看 |
2.3.4系统组成

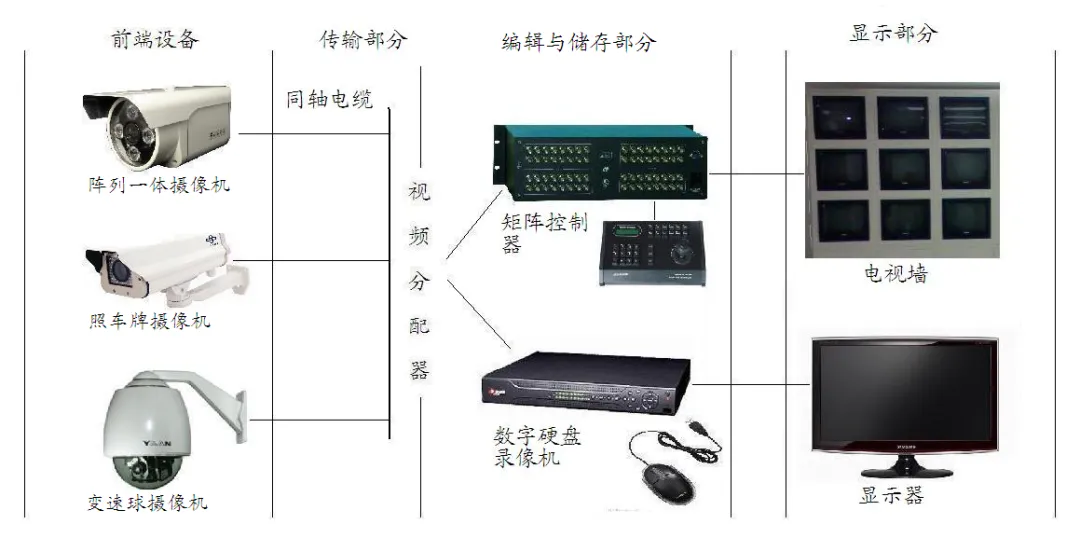

小区的视频监控系统由前端摄像部分、传输部分、显示记录部分和控制部分组成，各部分关系如下图所示：
2.3.5 前端部分设计
前端部分主要由摄像机、镜头、防护罩、云台、解码器等设备组成。
监控点设置
监控点主要设置在小区周界、小区出入口、小区主要干道、支干道（楼道入口）及停车场重要部位等重要位置。
小区出入口
采用高速球与高清枪式摄像机结合的方式，主要是对进出小区的人流和车流进行监视。为了给管理人员提供更多的视频信息（颜色），有车出入口处均采用照车牌摄像机，便于夜间车牌识别。彩色固定摄像机实时监视小区出入口，高速球可实现手动跟踪。
小区主支干道
主要对小区内情况进行实时监视，采用超低照度日夜转换彩色摄像机，确保白天黑夜都可以完全监视。
地下停车场摄像机
主要对车辆进行监视，采用白光彩色摄像机，对强光有抑制作用
本工程在小区入口与主干道设置智能化高速球机6只，小区出入口和停车场出入口设置照车牌摄像机5只，停车场设置白光摄像机摄象机12只。每栋楼前后过道各设阵列摄像机1只，共22只。总共布置点位46个.
2.3.6 传输部分设计
传输是设备包括视频信号的传输、控制信号的传输及供电电源的传输。
视频信号的传输
重点要求图像信号经过传输后，不产生明显的噪声、失真，保证图像清晰度和灰度，具有良好幅频和相频特性。由于本方案不仅涉及大楼内视频信号传输，其中大部分为室外视频传输，当传输长度小于300米时，采用SYV-75-5的同轴电缆在300米传输，其衰减的影响可以不计。当传输距离超过300米时，采用双绞线进行传输。在同轴电缆传输时不能有中间接头，即使不得已需要有接头处需采取焊接方式进行处理。将所有的视频信号和控制信号汇总到监控中心。
控制信号的传输
对于高速球型摄象机需的控制，采用RVVPS2*1.0电缆直接传输，
供电电源传输
为保证安全防范系统的正常运行，供电问题也需重点考虑，以往的就近取电方式存在着很多隐患，同时供电问题也未被足够重视。因此安全防范系统的供电设计需根据整个小区的需求进行集中供电，以确保安全防范系统的高可靠性运行。
本项目的安全防范系统供电设计为由变配电间引出，由总配电柜再分多路至各区域分配电箱，每个分配电箱负责一定区域设备的供电，室外配电箱需具有防水功能。
2.3.7 控制部分设计
本次共设置了46个视频监控点，直接连接到监控中心，根据视频监控点的数量，合理选择视频监控点和监视的比例，本次闭路电视监控系统保留原有的电视墙和分配器、全方位控制键盘组成总控中心切换控制系统。
46路前端视频监控点的视频信号进入控制室后通过视频分配器一分为二，一路接入到矩阵切换控制系统，另一路接入到3台16路的数字硬盘录像机中，前端视频监控点中的全方位摄像机的控制信号进入控制室后通过控制码分配器接入到矩阵切换控制主机中，矩阵切换控制主机的9路监视器输出信号接入到屏幕墙中的9台显示设备，通过全功能控制键盘的操作，能够实现所有前端监控点在屏幕墙中的各类切换功能，并能够对于全方位摄像机进行各类控制功能。
2.3.8 显示及存储部分设计
本小区在监控中心内原先设置了一套屏幕墙，还可利用。3台高清液晶电视和3台数字硬盘录像机，组成监视及存储多系统、为硬盘录像机的设置及操作提供显示，并可以实现录像回放。将数字硬盘录像接入到小区中心的局域网，管理人员或物业可通过在电脑上安装相应的视频客户端软件，可以任意调看系统中的任意一路图像。
采用目前最高压缩比路数字硬盘录像机，每路视频每小时需存储容量为250M，按照一般活动场景状况，则一天需要存储容量为：0.3*16*24=115.2G。按一般小区要求存储录像保存15天左右，所以每个数字硬盘录像机考虑安装1000G硬盘2只。但在日常工作时，白天一般只需对主要出入口、重要楼层等进行全部录像即可。夜晚可以采用动态监测的方式来录像，即有人物活动时才录像，无人活动则不录像。这样硬盘一般可以保存录像记录为20天。
2.3.10 设备选型
a大华16路硬盘录像机
|
型 号 |
DH-DVR1604LE-SL |
||
|
系统 |
主处理器 |
工业级嵌入式微控制器 |
|
|
操作系统 |
嵌入式LINUX操作系统 |
||
|
视频参数 |
图像编码标准 |
H.264 |
|
|
视频标准 |
PAL（625线，50场/秒） |
||
|
监视图像质量 |
PAL制，D1(704×576) |
||
|
回放图像质量 |
D1@ 25 fps，第1、9路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 |
||
|
图像控制 |
图像质量可调，可变码流和固定码流可选 |
||
|
双码流 |
每个通道可设置双码流 |
||
|
图像移动侦测 |
每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调 |
||
|
区域遮挡设置 |
每路支持4个区域遮挡块 |
||
|
音频参数 |
编码标准 |
G.711A |
|
|
语音对讲 |
双向语音对讲功能，独立对讲通道 |
||
|
录像管理 |
录像方式 |
支持手动， 自动，运动检测，告警触发录像模式 |
|
|
录像保存 |
本机硬盘、网络 |
||
|
录像速度 |
支持D1 @ 25 fps，第1、9路最高支持实时D1分辨率，其余通道最高支持CIF实时分辨率 |
||
|
录像回放 |
支持1、2、3、4路回放功能 |
||
|
备份方式 |
支持硬盘、刻录机、U盘存储和备份 |
||
|
接口 |
视频 |
视频输入 |
16路 BNC接口 |
|
视频输出 |
1路模拟视频输出，BNC接口（1.0Vp-p，75ohms）；1路VGA输出支持1280×1024、1024×768、1280×720、800×600分辨率 |
||
|
抓图功能 |
支持JPEG抓图功能 |
||
|
矩阵输出 |
1路模拟视频矩阵输出，BNC接口（1.0Vp-p，75ohms）;支持定时、触发轮巡;支持时间，通道OSD叠加 |
||
|
音频 |
音频输入 |
4路线性音频输入 |
|
|
音频输出 |
1路线性音频输出 |
||
|
报警 |
报警输入 |
16路报警输入、低电平有效，绿色接线柱接口 |
|
|
报警输出 |
3路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口 |
||
|
其他 |
网络 |
1个 RJ45接口, 10/100M1/1000M自适应 |
|
|
通信 |
标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9 |
||
|
USB |
2个USB 2.0接口，其中1个前面板，1个背板接口 |
||
|
硬盘 |
内部支持2个SATA硬盘接口 |
||
|
其他 |
电源 |
DC +12V / 5A |
|
|
功耗 |
13W(不含硬盘) |
||
|
工作温度 |
0℃-＋55℃ |
||
|
工作湿度 |
10%－90% |
||
|
尺 寸 |
440(宽)×436.5(深)×71(高) (1.5U高度) |
||
|
重 量 |
4-5KG（不含硬盘） |
||
|
安装方式 |
机架安装、台式安装 |
||
型号：监控专用硬盘2000G，超长存储，超长质保2年
型号：75-5 128编，国标纯铜传输距离500米以内！
型号：RVV2* 2.5平方 国标纯铜电源线 传输距离：1000米左右
型号：球机控制线RVVP2*0.75 国标纯铜 传输距离：500米左右
b彩色监视器
|
LCD规格说明 |
尺寸说明 |
24英寸TFT液晶屏 |
|
|
屏幕比例 |
16：10 |
||
|
屏点距 |
0.264mm×0.264mm(H,V) |
||
|
最大分辨率 |
1680×1050 |
||
|
对比度 |
1000:1 |
||
|
亮度(cd/m2) |
450cd/m2 |
||
|
响应时间（ms) |
8ms |
||
|
视角 |
85°/85°/85°/85°（左/右/上/下） |
||
|
使用寿命(hrs) |
50,000(hrs) |
||
|
面板颜色 |
白色、黑色、用户订制颜色 |
||
|
画质 |
3D数码梳状滤波器(PAL/NTSC) |
||
|
3D数码降噪 |
|||
|
HD高清晰信号 |
|||
|
逐行扫描 |
|||
|
10-bit液晶面板驱动 带来更好的色彩过度、平滑生动 |
|||
|
WCG-CCFL亮艳色彩背光源 |
|||
|
双画面功能 |
|||
|
视频标准 |
PAL/NTSC |
自动识别 |
c智能高速球
HT-60280DSX-A
|
供电电源 |
DC 12V |
|
功率消耗 |
20W |
|
通信方式 |
RS485 |
|
水平旋转范围 |
360度无限制转动/128个预置位 |
|
俯仰范围 |
90度 |
|
水平旋转速度 |
0.4/280度 |
|
自动翻转功能 |
有 |
|
产品性能 |
全新高强度铝合金金属结构，有效防止变形及保持结构稳定 |
|
静电除尘，恒温循环设计，采用IP66防护标准 |
|
|
可实现各类信息的画面叠加显示，使用更方便 |
|
|
强大的OSD功能，用户更简易的掌握功能设置，使用更便捷。 |
|
|
内置多种协议可兼容基本系统 |
d四灯阵列100米摄像机
HS-911SZLED
第三代阵列式红外高清夜视摄像机的五大理由
1.亮度高：单LED Array 的输出约为1W-20W ，亮度约是常规单LED的输出5-15mW的数百倍，所以产品的射距远。
2.效率高：普通红外LED的电光转换效率公为10%左右，而LED Array电光转换效率提升为25%。
3.体积小：LED Array为高度集成芯片，所以在相同亮度指标下其体积比其它红外产品小很多。
4.寿命长：LED Array寿命为10000H，比普通LED寿命为1200H高出9倍，试想：付出约相同的代价而取得五到十倍寿命的产品，有谁不愿意？
5.光线匀：LED Array 发光体半功率为10度-120度（可变角）的发光面，解决了普通LED在夜视画面形成中间过亮而两边过暗的“手电筒效应”。
f白光摄像机，夜间全彩HS-910BLCD
一： 色彩性：白光摄像机统一采用 纯彩色低照度SONY芯片，白天色彩还原度更加真实。夜间在0.LUX的环境下也能捕捉到清晰的彩色图像,真正实现全天候24小时布控监视。创造夜间彩色传奇！
二： 照明性：白光摄像机独有的调光技术，机身底部附有光敏电阻来采集外界光线，灯光的强弱是由周界环境来决定，自动感光。外界环境越暗，灯光越强。补光视角与视频角度完全吻合，解决了夜间灯光太强出现光斑的难题。
三： 节能性：亿通白光摄像机采用台湾进口LED大灯，每颗功率仅有0.5W，而摄像机上最多只有9颗灯。超不过5W。给用户节省莫大的电力、经济资源。无论是安装在室内还是室外，当外界突然停电它们都能充当紧急照明器，尤其是在室内、通道、地下室等地区，效果更加显著。
四： 寿命性：影响白光灯寿命的三个重要条件。分别是：电流、电压、温度、只要满足这三个条件，白光灯的寿命至少超过三年乃至更久。从电流、电压角度我们有一套完善的电流、电压、控制电路，严格按着电流最低标准设计实施，没有超过额定电流。电压波动范围正负不超过0.3V,内部有稳压块。温度是最难控制的，因为电流、电压是内在性的都可以有效地控制。从温度角度，温度是影响白光灯使用寿命最关健的一项，在这方面我们采用了大功率超导热表面贴、还有白光灯灯芯，与金属灯板紧密粘合，超高导热率的铝基板完全与外壳相连接，使灯板热量高效率被外壳吸收，完全达到机身内外温度一致，通过机壳散热，使灯芯发光、衰减、老化程度降到最低，因此延长了白光机的使用寿命。
e650线白光车牌识别摄像机XB-BG910CP-DB
1：采用高亮度白光灯芯有效解决灯的内部过热难题。2：采用超低温LED灯完全解决了因灯板过热导致的烧灯难题。3：摄像机具备电源与视频保护。4：补光完全视角与视频角度完全相吻合使摄像机充分拍摄汽车拍照。5：采用纯彩色一体机机芯白天色彩还原度会更加真实，夜间也能捕捉到清晰的彩色图像真正实现全天候24小时监控。6：独有的调光技术，灯光可随周界环境光线变化而增强或减弱。7：防水金属机身抗腐蚀防老化，防水等级IP 75 8：产品通过国家质量检测中心检测认证。9：节能性，每颗灯功率为1W，不透光，使摄像机图像效果颜色更正，不泛白。雪花点少，清晰度更好。10：适用范围，小区别墅、厂区、周界、公园、城乡街道、停车场、长途汽车站、物流中心、寺庙、古建筑群、商场、超市等其他大型场所。
结束语
以上是我们针对小区要求所作的关于视频监控系统的方案设计.作为弱电智能化专业公司，我们将十分乐意为用户提供具有当代世界先进水平的视频监控系统, 并以我司拥有的一支技术精良、经验丰富的工程技术人员为基础,为用户提供足以信赖的优质服务,以确保视频监控系统在该小区内早日开通和正常运行
