WPS箱线图

在日常办公中，WPS 表格目前尚未原生支持箱线图；但借助折线图与误差线的组合，我们完全可以手动绘制出一个高度接近的图表。

今天就来记录一下，我是如何通过一系列操作，在 WPS 中实现这一效果的。

🎯 应用场景

假设我们需要分析语文、数学、英语三门科目的成绩分布情况。那么，如何从原始的成绩登记表中，一步步生成这样的分布图表呢？

📌 第一步：整理数据结构

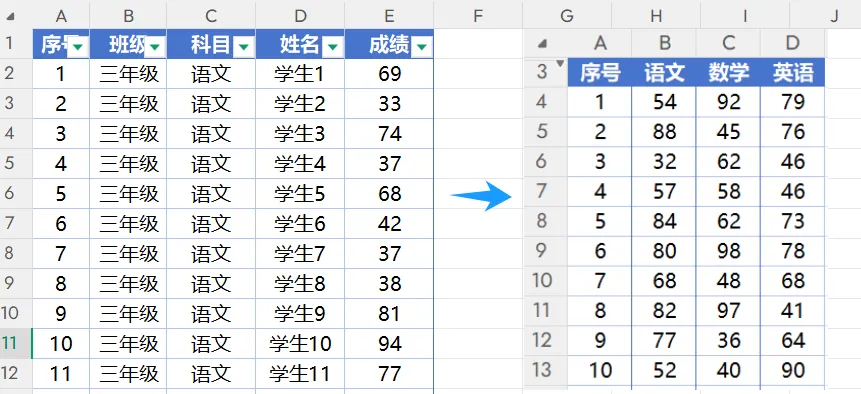

首先，需要将原始成绩表转换为每门科目成绩单独一列的格式。

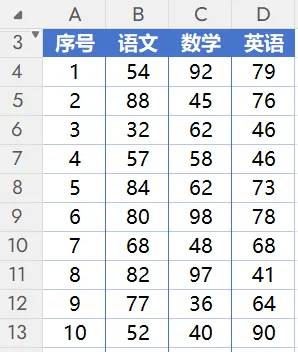

如果原始数据已经是 A~D 列这种按科目分列的结构，可以跳过这一步。

• • 返回数组：B4单元格的公式为
• =FILTER(成绩表!$E:$E,成绩表!$C:$C=B$3)

为了方便向右拖动公式时自动匹配不同科目，且向下拖动的时候结果不受影响，返回结果列E列和条件列C列进行绝对引用，筛选条件B3到D3进行右侧相对引用

 📐 第二步：构建参数体系

整个图表共涉及 9 个参数，看似复杂，但提取过程并不难，主要分为两类。

1. 统计参数

• • 最大值：MAX
• • 上四分位（Q3，第 75 百分位数）：QUARTILE（参数3）
• • 中位数（Q2，第 50 百分位数）：MEDIAN
• • 下四分位（Q1，第 25 百分位数）：QUARTILE（参数1）
• • 最小值：MIN

示例说明：对于 1~100 这组数字，降序排列后，100 为最大值，75 为上四分位，50 为中位数，25 为下四分位。

2. 辅助参数（用于绘图）

• • 上须长：最大值-Q3
• • 下须长：Q1-最小值
• • 箱体参数：围绕中位数上下延伸到Q1和Q3的区间

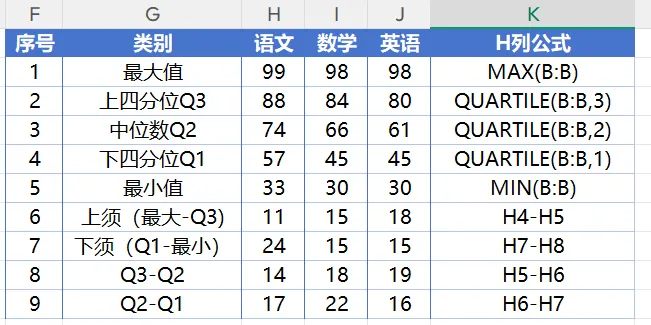

• 以下参数对应公式如下，H列公式设置好之后，不用进行任何引用，直接向右复制

🎨 第三步：选择绘图类型

与常见方案中使用散点图或股价图不同，我选择了折线图作为基础图表类型。折线图在 WPS 中操作更便捷，且能够更丰富地呈现各项参数。

操作步骤：

1. 1. 选中前 5 个统计参数
2. 2. 插入折线图
3. 3. 切换横轴与纵轴（确保横轴为科目）
4. 4. 将图例移至右侧，使图例顺序与数据顺序一一对应
5.

✂️ 第四步：清除连接线，替换为标记

• • 选中任意一条数据线
• • 进入「设置数据系列格式」

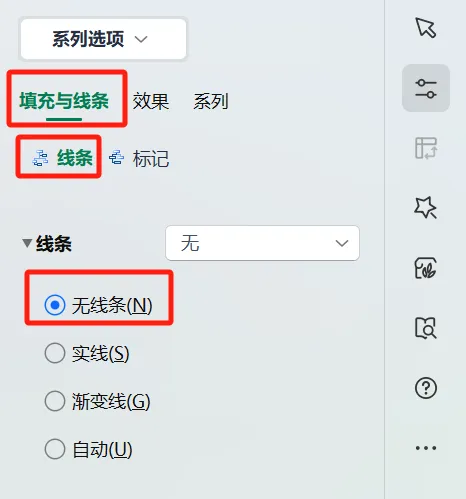

• • 在「填充与线条」中，将线条设为「无线条」

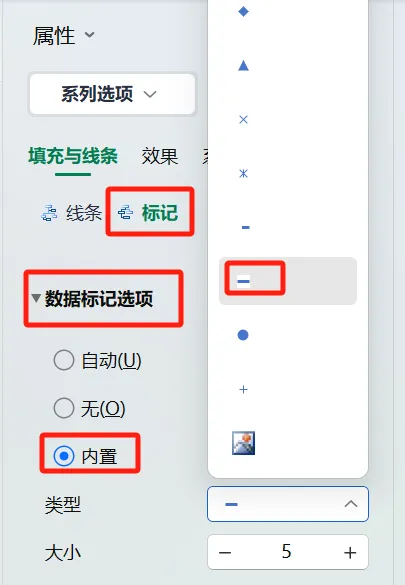

• • 在「标记」选项中，选择「内置」标记，并设为横线样式
• • 依次对所有系列重复此操作

• 效果图如下：

•

📉 第五步：添加上下须线

下须线（Q1 → 最小值）

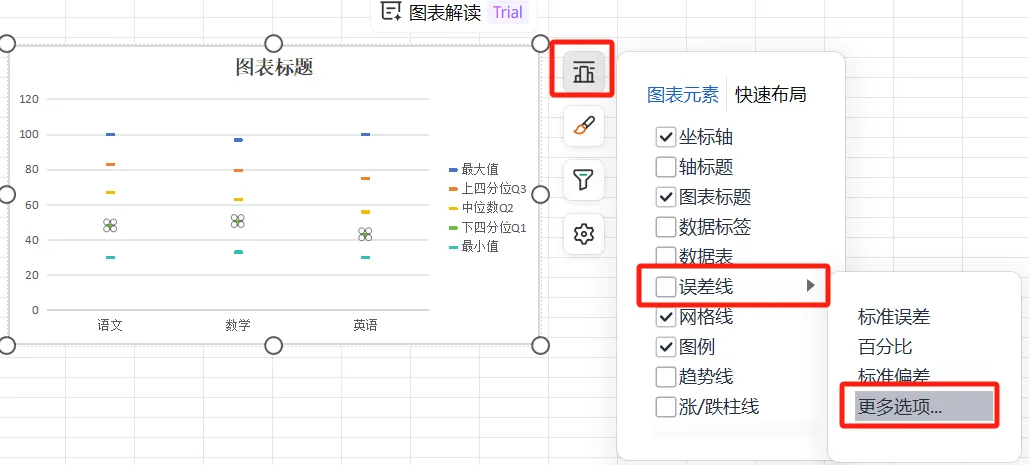

• • 左键选中 Q1 系列，点击右侧图表元素
• • 添加误差线 → 更多选项
• • 方向：负偏差
• • 末端样式：线端
• • 误差值：自定义 → 负错误值  选中Q1 - 最小值三列数据
• • 正错误值留空

上须线（Q3 → 最大值）

• • 左键选中 Q3 系列，点击右侧图标元素
• • 添加误差线 → 更多选项
• • 方向：正偏差
• • 末端样式：线端
• • 误差值：自定义 → 正错误值 选中 最大值 - Q3三列数据
• • 负错误值留空

效果图如下：

📦 第六步：绘制箱体

箱体部分通过 Q2（中位数）分别向 Q3 和 Q1 延伸的误差线实现：

• • 选中 Q2 系列
• • 添加误差线 → 更多选项
• • 方向：正负偏差
• • 正错误值 = Q3 - Q2三列数据
• • 负错误值 = Q2 - Q1三列数据
• • 设置完成后选中选中中位数对应误差线线条，将线条宽度调整为 35（可根据视觉效果微调）
• • 按需修改箱体填充颜色

此时，图表的主体结构已基本完成。

🎯 第七步：格式美化与细节调整

• • 字体统一设置为微软雅黑（或其他常用字体）
• • 修改图表标题
• • 将Q3、Q1误差线线条颜色调浅
• • 为各端点添加数值标签
• • 上下标签分别靠上和靠下对齐

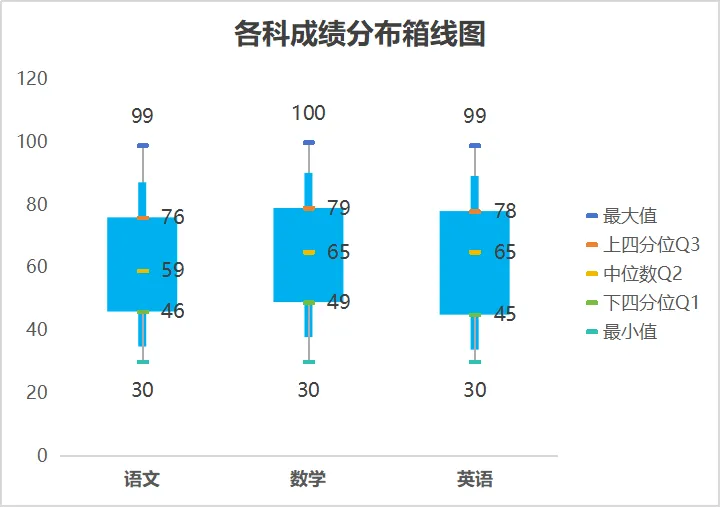

✅ 最终效果

至此，一个在 WPS 中完全平替箱线图图表绘制完成。

🧠 后续预告

本期内容侧重于技术实现步骤。关于为什么需要这类图表，以及如何解读箱线图背后的分布信息，如果大家感兴趣，后续我将单独推出一节解读课程。

感谢观看，我们下期再见 👋
