大G旋转踏板安装说明sly

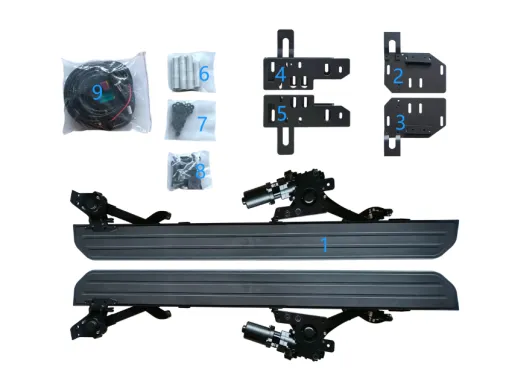

图2：连接配件（左右对称）

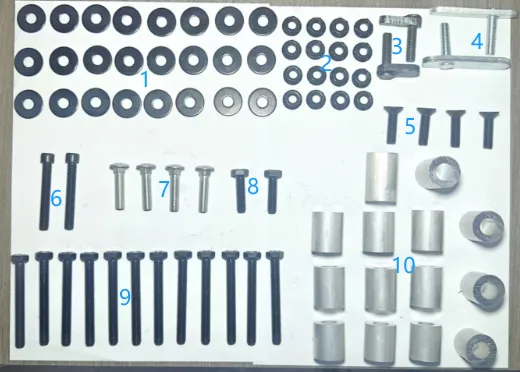

图3：螺丝包

图4：螺丝组接装配顺序

图5：铝柱配件（共计14只），其中第一排为高铝柱（2个）、第二/三排为中铝柱（8个）、第四排为第铝柱（4个）

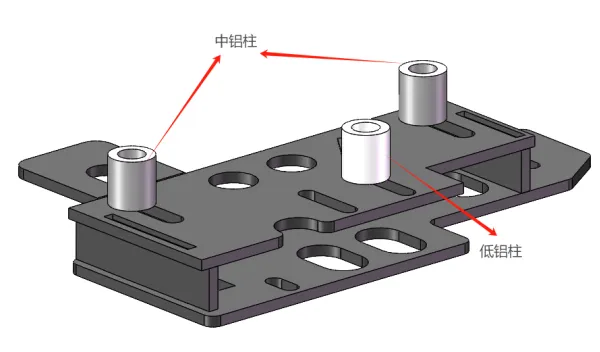

图6：铝柱与后连接配件位置示意图

图7：螺丝安装示意图

图8：铝柱与前连接配件位置示意图

图9：螺丝安装示意图

图10、图10.1、图10.2：副驾驶侧高铝柱安装示意图

图10.右后支架

图10.1

图10.2右前支架

调整面板与底盘的位置

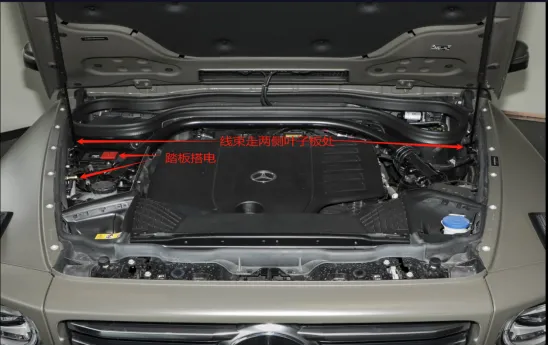

图11、搭电走线方式

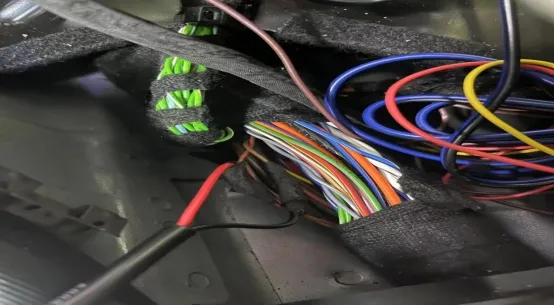

图12、信号线接线24年+个别车型主驾驶没有信号线走线之前先对好信号线确定位置

12.1、主驾驶接线 主驾驶门槛条 CAN+红色接棕红 CAN-黑色接棕色

12.2、副驾驶接线 副驾驶三夹板 CAN+红色接绿白 CAN+黑色接灰色
