Excel 里已经排好了，弄到图纸上，字号、列宽、合并表头还要再检查一遍。反过来也一样，别人发来一张图，材料表就在上面，要拿去做统计，却还得想办法把数据弄回 Excel。

碰上清单又有调整，就更烦了。数量改一下还好，多加两行，下面的线和字也得跟着挪。

格序就是用来处理这类事情的：Excel 表放进 CAD，CAD 里的表导回 Excel，转完以后还能接着改、接着排。

这篇把常用的几种操作说一下。经常做材料表、设备表、工程量清单的，可以对照自己的用法看看。

Excel 里的表，怎么放进 CAD？

加载格序后，在命令行输入 GXTB，就能打开工具箱。

工具箱当前界面。导入、导出、排版和数据链接都在这里。

点「导入 Excel / WPS」，选好文件，再填工作表和范围。比如只需要前面一部分，就填 A1:F20，不用把整张工作表搬过来。

范围也可以用鼠标选。点「选择区域…」，在 Excel 里框好需要的部分，确认后回到 CAD，工作表名称和地址会自动填回来。

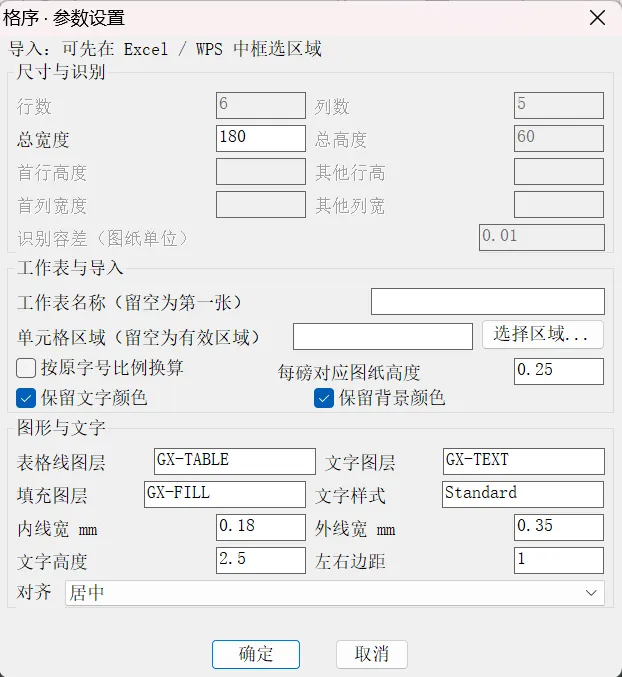

导入窗口原尺寸截图。主要看“工作表与导入”“图层与文字”这两部分。

这里再设一下总宽度和文字高度，颜色、背景、图层也可以按需要选。点确定后，还要在图面上点一下表格左上角，表才会放下来。

有合并单元格的清单也能导入，行列比例和单元格显示出来的文字会保留。编号前面的零，按 Excel 里显示的内容处理。

如果图纸是深色背景，导入的黑字看不清，可以取消「保留文字颜色」。大表建议先选一小块试一下，效果合适了再分批导；单次最多五万格。

有一点提前说清：这种导入生成的是线条和文字。Excel 后面再改，CAD 里的内容不会自己更新。要经常跟着源表改，就用后面说的数据链接。

图纸上现成的表，能不能导回 Excel？

能，用「线条表格输出」。

这里说的线条表格，就是平时用横线、竖线和独立文字拼出来的表。选好识别容差，把整张表的边线和文字一起框进去，再按 Enter，格序会识别单元格，输出到新的工作簿。

矩形合并表头、空单元格也在识别范围内。输出后检查一下内容和合并关系，调整好列宽，再保存。

框选时注意避开旁边的辅助线。如果表格有断边、斜线，或者合并区域不是矩形，先整理一下再导出。这类表的边界不清楚，直接识别容易出问题。

转完以后还要改，这个功能更常用

Excel 放进 CAD 只是第一步，后面往往还有改名称、改数量、增删行列。

如果手上是一张线条表，可以点「线条表格 → 原生 Table」，设置文字样式、字高和边距，框选整张表，再按 Enter。

转换后就能像操作表格一样，双击单元格改内容。

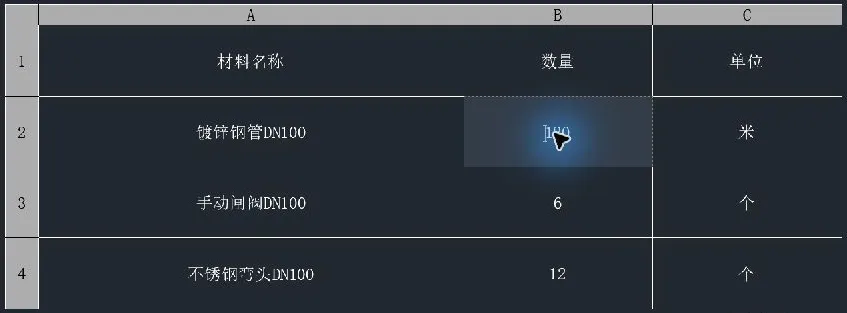

这是重新放大图面后的截图：双击数量所在的格子，就进入单元格编辑。

需要加一行、删一列，也可以用 CAD 自带的表格操作。

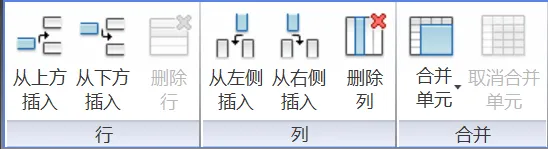

选中表格单元格后，CAD 上方会出现插入行、插入列、删除等工具。

下面这个例子，把材料名称列加宽了，行高也重新调过。长名称不用再挤在一起。

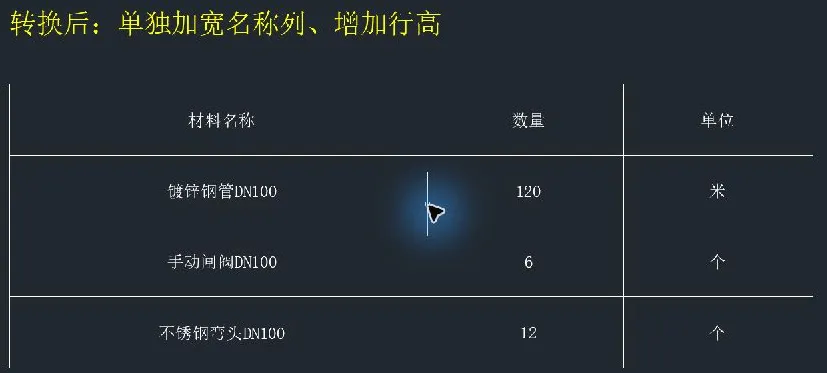

演示图中的原生 Table，转换后手动加宽名称列、增加行高。截图前已在 CAD 内放大，文字没有靠后期拉伸放大。

当前版本转换时会保留原来的线和字，新 Table 也生成在原位置。所以转换完看着重叠，先用 MOVE 把新表移到旁边，核对后再清理旧表就行。

如果这张表只拿来打印，现有样式已经合适，也不用特意转换。

对齐和行列尺寸，也可以顺手整理

有些表内容没问题，就是文字位置不齐。

线条表用「文字对齐与边距」，选左对齐、居中或右对齐，填好边距，再框选整张表。省得一个字一个字挪。

原生 Table 则可以用「自动行高 / 列宽」。设置文字边距后，单击选择表格，格序会按文字尺寸估算行高和列宽，也会考虑矩形合并区域。

原生 Table 可以单独选择一个格子。自动行高列宽处理的是这类表格对象，不能直接拿独立线条来做。

长文本、换行比较多的表，调整后再看一遍。有些最小尺寸会受 CAD 表格样式限制。

没有现成表时，也可以用「绘制空白表格」直接画框架。填行列数、总宽高，首行、首列可以单独设尺寸，其他间距留空就自动均分，内外线宽和图层也能设置。

清单经常变，建议用 Excel 数据链接

比如材料数量一直在调整，Excel 是平时维护的源表，CAD 只是拿来出图。这种情况，建立链接会比反复导入更合适。

先把 Excel 保存到固定位置。点「建立原生数据链接」，在 CAD 数据链接管理器里选文件、工作表和范围，再在 TABLE 插入窗口选「自数据链接」，放入图纸。

以后 Excel 改好并保存，点格序里的「更新到 CAD」，选择这张链接表，按 Enter，就能读取源文件的新内容。

如果要从 CAD 写回 Excel，先在链接设置中允许写入源文件，再解锁需要修改的链接单元格，改好后点「写回 Excel」。第一次建议用副本试，写回后去 Excel 核对一下；已经写进 Excel 的修改，不能靠 CAD 的撤销恢复。

这里的更新是手动执行的，普通导入的线条表、没有链接的 Table 都不能直接同步。Excel 文件改名或换位置后，也要修正链接路径。

安装和使用，记住这几个地方

解压插件，保留完整目录。在 CAD「选项 → 文件 → 支持文件搜索路径」里，加上包含 GX-Load.lsp 的文件夹，再用 APPLOAD 加载这个文件。若 CAD 提示可信路径，按正常流程添加插件目录。之后输入 GXTB 打开工具箱。

点完按钮如果没动静，先看看下面的命令行：可能还在等你选对象，或者点插入位置。按 F2 能看完整提示。工具箱里的「使用说明」也列好了操作步骤，输入 GXHELP 一样能打开。

最后说两句

这类工具值不值得用，拿自己手上的表试一次，比看介绍更直接。

有 Excel 清单，就先试一小块导入；有图纸上的线条表，就试着导回 Excel。如果平时最烦的是改表时挪线、挪字，那就试试转成 Table 再改。

下次有人说“这张表再改一下”，先别急着挪线。打开格序，也许这次不用那么费事。

你平时在哪一步花的时间最多？可以在留言里说说，最好带上 CAD 版本和表格类型，方便后续继续完善。
