一、工艺流程

定位弹线→绑扎楼板下皮钢筋→安装底筋保护层垫块→安装马镫→绑扎楼板上皮钢筋→混凝土浇筑板面。

二、施工工艺

1、根据楼板钢筋的设计间距，在模板表面弹出每道钢筋位置线，第一道钢筋距梁边 50mm（或距板边 s/2；s 表示板筋间距）。按照所弹墨线定位、放置钢筋并进行绑扎，可对钢筋进行有效定位。

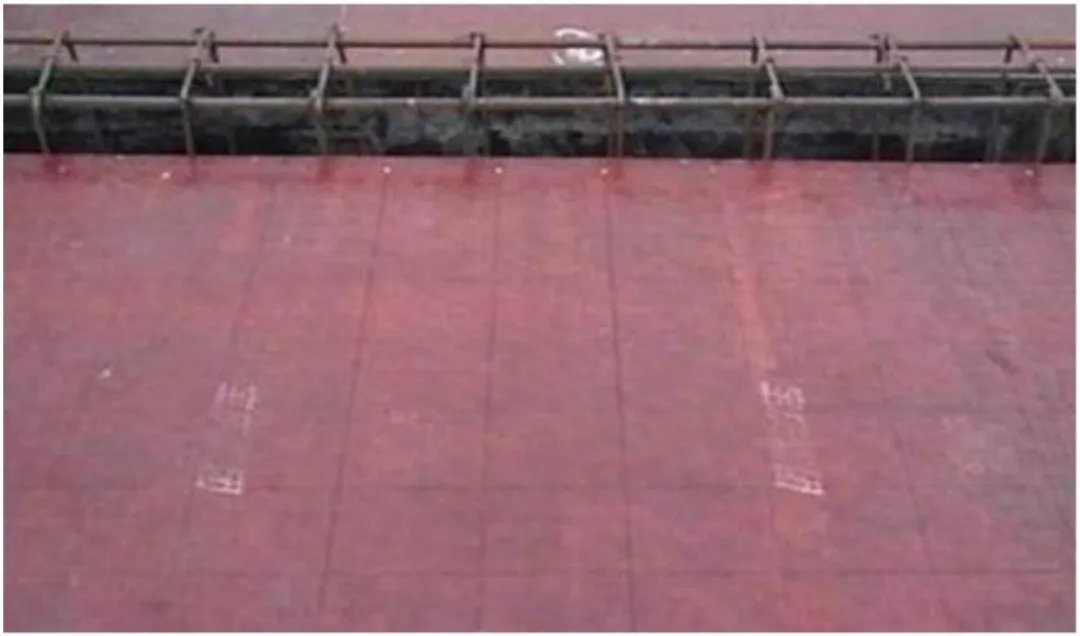

楼板钢筋绑扎前弹线实例图

2、板钢筋绑扎完毕后，按纵横向间距 1m在钢筋交叉处呈梅花形安放保护层垫块及马镫，垫块及马镫距板边不大于 500mm。垫块、马镫应和钢筋保护层厚度、板厚度及钢筋规格相适应，混凝土垫块严禁现场自制。

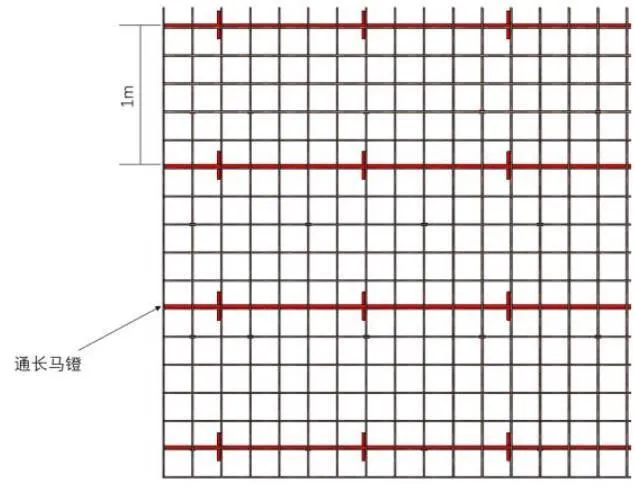

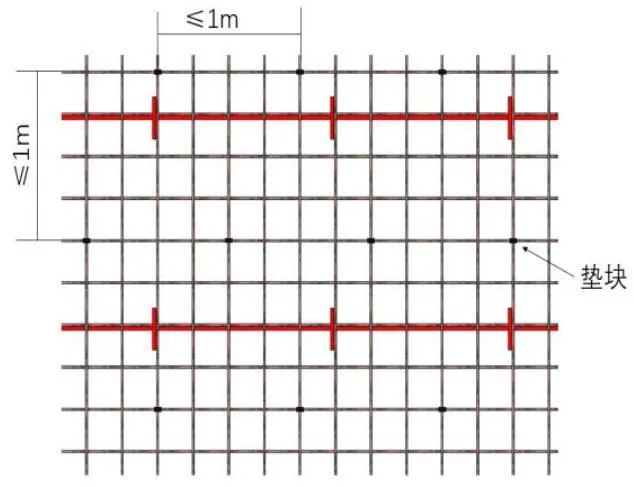

钢筋保护层垫块和马镫布设示意图

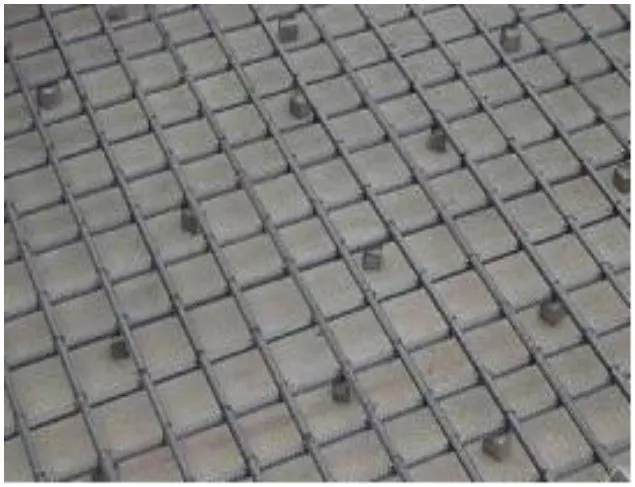

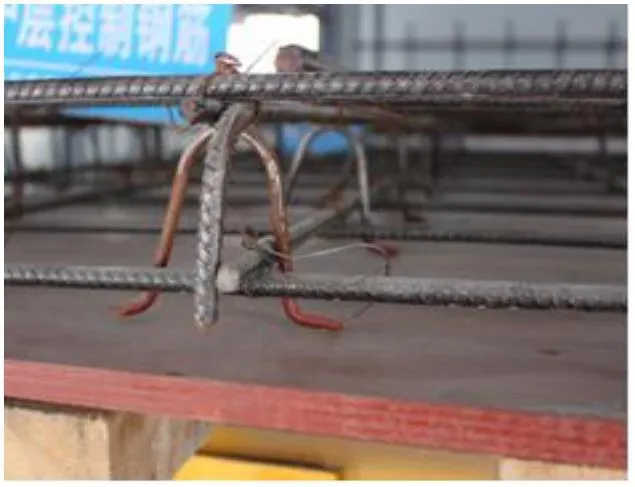

成品通长钢筋马镫（板厚≤150mm）	混凝土垫块

3、为确保板上层钢筋在后浇带、施工缝处甩搓钢筋的空间位置和保护层厚度准确，可设置定制的梳子板对钢筋进行固定。

三、质量要求

确保垫块、成品马镫、PVC管与钢筋固定牢固，钢筋位置允许偏差 10mm，有受力钢筋保护层厚度允许偏差基础±10mm，柱、梁±5mm，板、墙、壳±3mm。梁类、板类构件上部纵向受力钢筋保护层厚合格点率应达到 90%及以上，且不得超过 1.5 倍尺寸偏差。

马镫质量要求：

• 当板厚≤140mm，板受力筋和分布筋≤10，时马镫筋直径可采用 ф8；

• 当 140mm<h≤200mm，板受力筋≤12时，马镫筋直径可采用 ф10；

• 当200mm<h≤300mm时，马镫直径可采用 ф12；

• 当 300mm<h≤500mm时，马镫直径可采用 ф14；

• 当 500mm<h≤700mm 时，马镫直径可采用 ф16；

• 厚度大于 800mm最好采用钢筋支架或角钢支架。
