智慧工地实施方案2022word版55页(会员资料)
|
|
|
|
| 加入2026《市政路桥实战参考》会员 |
| 2025《市政路桥实战参考》会员资料 |
目录
第1章 本项目智慧工地建设方案概述
1.1 项目概况

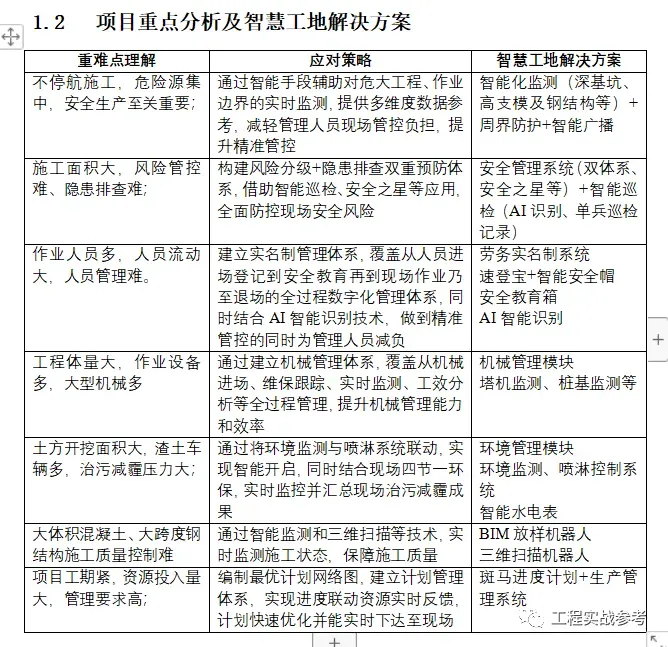

1.2 项目重点分析及智慧工地解决方案

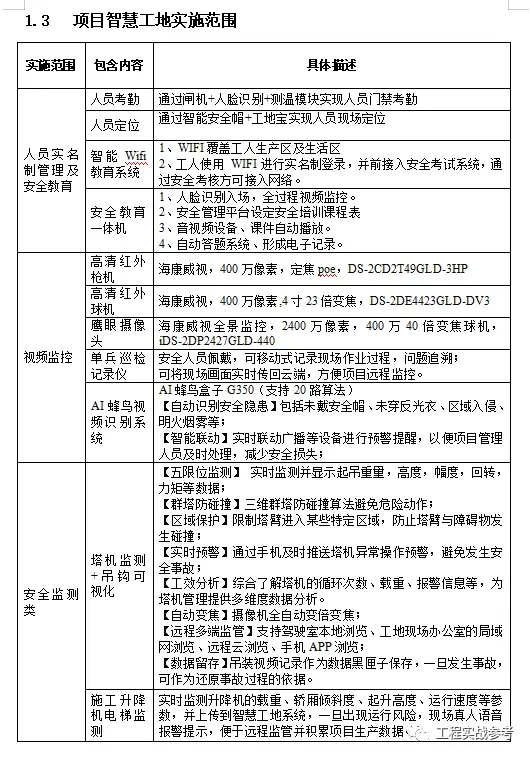

1.3 项目智慧工地实施范围
1.4 实施阶段划分
1.5 编制依据:
第2章 智慧工地各阶段实施方案
2.1 智慧工地平台搭建和对接
2.1.1平台搭建
2.1.2平台对接
2.2软件子系统实施概述
2.2.1安全管理系统
2.2.1生产管理系统
2.2.3质量管理系统
2.2.4 BIM+技术管理系统
第3章 前端硬件实施方案
3.1 劳务实名制系统

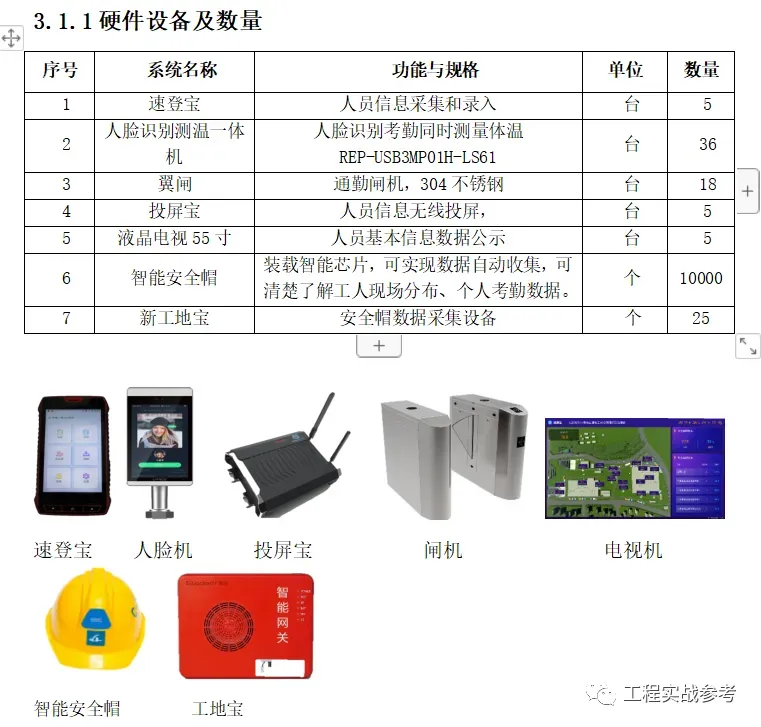

3.1.1硬件设备及数量
3.1.2现场布置方案
3.1.3劳务实名制应用概述
3.2 安全教育箱
3.2.1应用概述
3.2.2实施步骤
3.2.3实施要点

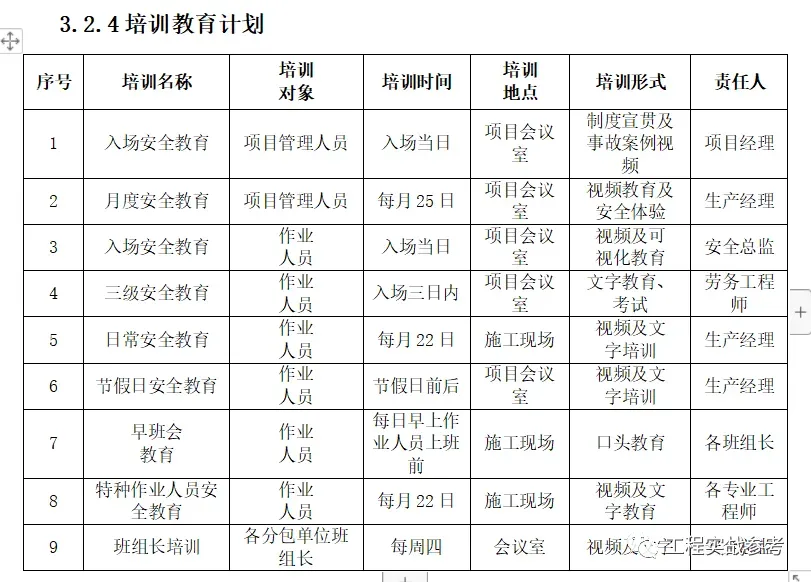

3.2.4培训教育计划
3.3 WIFI教育
3.3.1应用概述
3.3.2实施步骤
3.3.3实施要点
3.4 视频监控
3.4.1应用概述
3.4.2视频监控平面布置图
3.4.3实施步骤
3.4.4实施要点
3.5 周界防护
3.5.1应用概述
3.5.2实施要点
3.6 智能广播
3.6.1应用概述
3.6.2实施要点
3.7 智能水表
3.7.1应用概述
3.7.2实施步骤
3.7.3实施要点
3.8 智能电表
3.8.1应用概述
3.8.2实施要点
3.9 环境监测
3.9.1应用概述
3.9.2实施步骤
3.9.3实施要点
3.10 车辆进出场管理
3.10.1应用概述
3.10.2实施步骤
3.10.3实施要点
3.11 车辆未清洗监测
3.11.1应用概述
3.11.2系统构架图
3.11.3系统组成
3.11.4系统性能
3.11.5技术参数
3.11.6安装环境
3.11.7实施步骤
3.11.8实施要点
3.12 塔吊安全监控管理
3.12.1应用概述
3.12.2实施步骤
3.12.3实施要点
3.13 塔吊吊钩可视化智能追踪系统
3.13.1应用概述
3.13.2实施步骤
3.13.3实施要点
3.14 施工升降电梯监测
3.14.1应用概述
3.14.2系统组成
3.14.3技术参数
3.14.4实施步骤
3.14.5实施要点
3.15 卸料平台监测
3.15.1应用概述
3.15.2实施步骤
3.15.3实施要点
3.16 危大工程脚手架监测
3.16.1应用概述
3.16.2实施步骤
3.16.3实施要点
3.17 深基坑监测
3.17.1应用概述
3.17.2实施步骤
3.17.3实施要点
3.18 桩基数字化监控系统
3.18.1应用概述
3.18.2实施步骤
3.18.3实施要点
第4章 组织机构及实施计划
4.1 组织机构
4.2 各模块实施计划
4.3 管理制度
4.3.1软硬件管理制度
4.3.2定期巡查检修制度
4.3.3台账文件管理制度
4.4 风险管理措施
1.5 编制依据:
《T/CECS651-2019 智慧工地管理标准》
《智慧工地建设技术规范标准》
《2020年“智慧工地”建设技术标准》
《JGJ/T434-2018建筑工程施工现场监管信息系统技术标准》
《危险性较大的分部分项工程安全管理规定》
《深基坑工程施工安全技术规范》jgj311-2013
《脚手架规范》JGJ130-2019
第2章 智慧工地各阶段实施方案
2.1智慧工地平台搭建和对接
2.1.1平台搭建

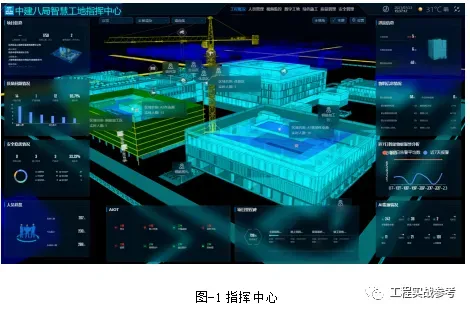

航站楼一标段智慧工地平台包含项目大脑、数字工地、视频监控、安全管理、人员管理、质量管理、技术管理、生产管理、绿色施工和智慧党建十大模块，其中项目大脑为平台数据集成展示模块，数字工地为前端硬件集成模块，视频监控为现场视频监控和AI智能识别分析模块，其他为对应的业务管理模块。

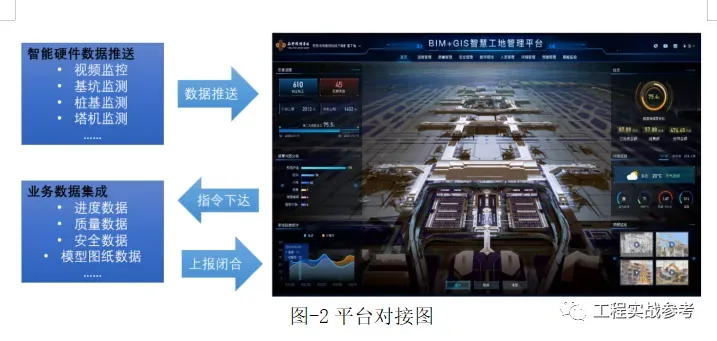

2.1.2平台对接
按照建设方要求，本项目智慧工地平台可与机场指挥部平台数据无缝对接，对接及数据路径如下图所示，所有数据会永久留存至华为云平台：
2.2软件子系统实施概述

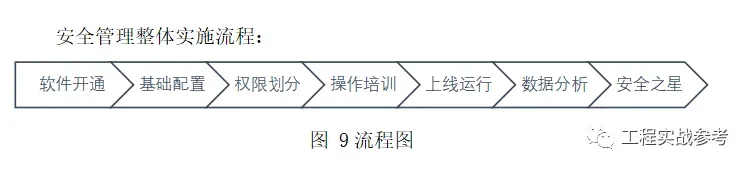

2.2.1安全管理系统
安全管理解决方案是通过云、大、物、移、智的先进信息技术，为项目构建信息化安全管理体系，实现安全管理的过程可追溯、结果可分析，不让风险转化成隐患，不让隐患转化成事故。
本项目安全管理包括风险分级管控、隐患排查治理、危大工程管理、安全行为之星等业务。
（1）风险分级管控

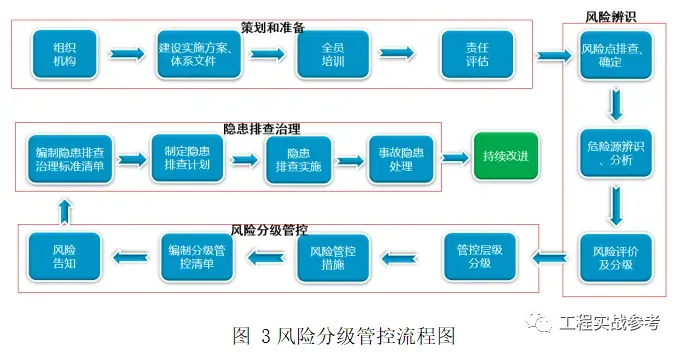

系统提供风险清单库，实施涵盖从安全策划准备、风险辨识、风险评价、风险分级管控的全过程管理。实施流程如图所示：
（2）隐患排查治理

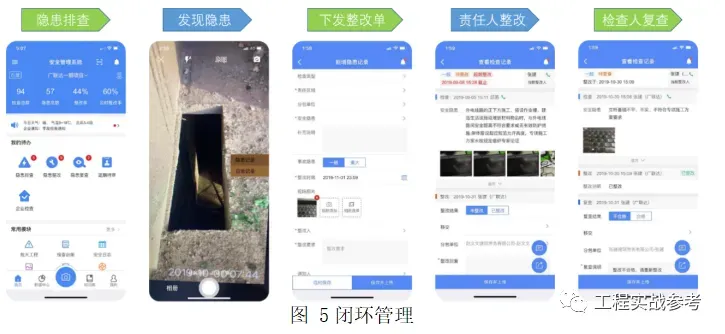

隐患排查治理是双重预防体系中落地应用环节，先根据风险分级管控的结果梳理出项目具体的风险点，制定相应的隐患排查标准清单表，明确隐患排查计划并执行。系统内置了排查-整改-复查的闭环流程，全流程在手机端自动流转，快速高效完成隐患销项。

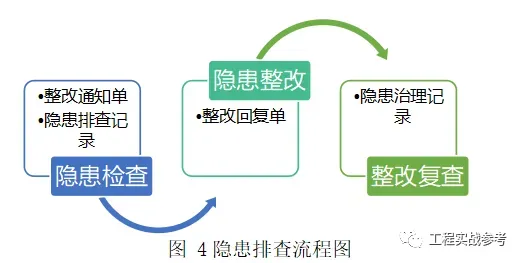

隐患排查治理流程：安全人员检查发现问题后对隐患部位进行拍照，下发整改单通知责任人，责任人进行整改，整改完成后安全员进行复查，复查合格后问题关闭，复查不合格，回到责任人继续进行整改，整改完成后再复查。直到问题合格，完成管理闭环。
（3）危大工程管理
安全管理系统提供满足危大工程37#令要求的管控流程，从危大工程类别库快速识别，手机端进行危大工程过程管控，危大工程的基本信息、方案及交底等资料、旁站监督情况、安全检查情况、管控要点执行情况，危大工程验收等所有信息实现管控跟踪。

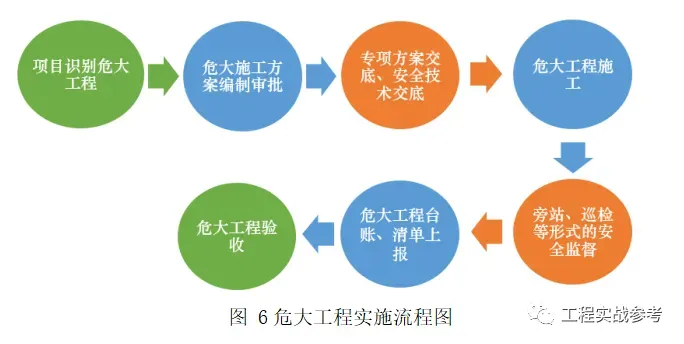

危大工程实施流程：

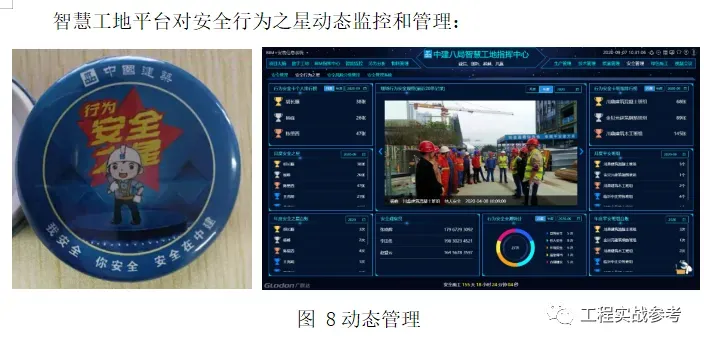

（4）安全行为之星

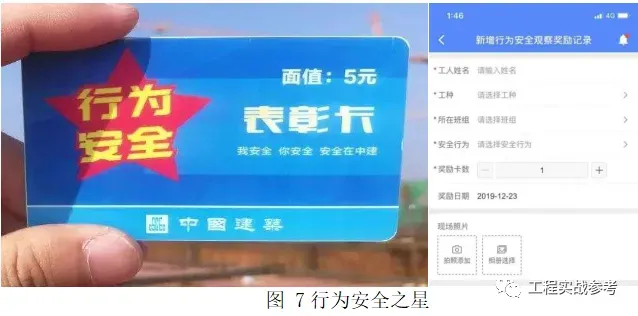

项目设置4名“行为安全之星”观察员，安全观察员每天巡视巡查，对作业人员进行观察考核，对满足考核要求的作业人员发放“行为安全表彰卡”，同时通过安全管理系统对发卡行为进行登记记录，方便后续对发卡数量进行统计和“行为安全之星”的评选。
项目部每月组织评选“行为安全之星”。所有获得“行为安全表彰卡”的一线作业人员均可参评月度“行为安全之星”。项目安全总监在安全管理系统中根据对一线作业人员发卡数量的统计标记其为“行为安全之星”，发放安全之星徽章。

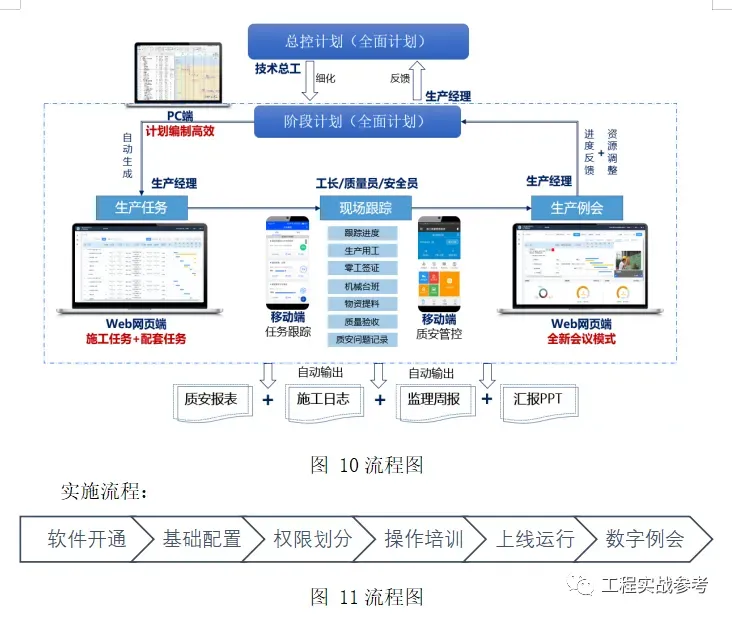

2.2.2生产管理系统
主管工长基于总控计划和阶段计划，编制周计划，拆分任务项到对应区域的工长，工长每天按照进展情况，移动端数据采集（包含进展情况，现场图片，视频），每天系统自动收集汇总相关数据形成施工日志，每周系统自动分析完成情况，形成周例会汇报材料，每月自动形成月例会汇报材料。各指标综合展示及分析，有利于随时对项目总体进度目标进行监控与调整，掌握各工序的进展情况。
2.2.3质量管理系统
质量管理系统，以海量的数据清单和学习资料为数据基础，对施工生产中各种质量问题进行具体的管理与控制，包括质量巡检、实测实量、工序验收和检查评优。

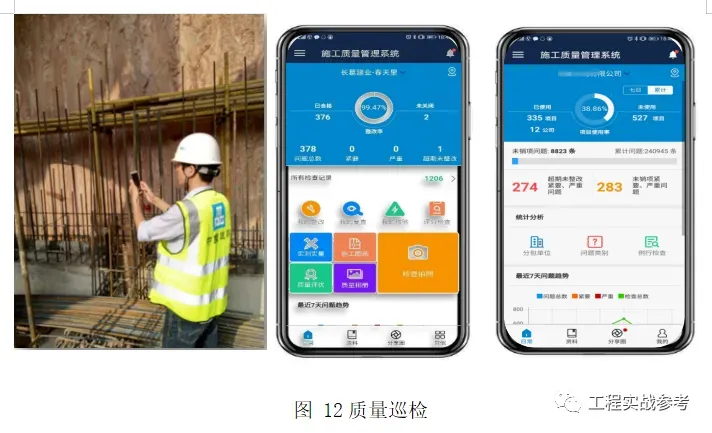

（1）质量巡检
现场质量员在例行检查过程中，直接通过手机针对质量问题，直接拍照并填写质量问题内容、检查区域、责任人、整改期限、罚款金额等信息，填写完成后系统自动推送给相关整改人。整改人接到相关隐患整改通知后，对相关隐患进行整改，整改完成后将整改后照片拍照上传至系统，整改结果填写完成后系统自动推送给检查人进行复查。检查人在收到系统的复查提醒后，对现场质量问题进行复查，复查合格后将复查结果拍照上传至系统，工作闭合。当复查不合格时，可再次将整改任务推送给责任人去整改。

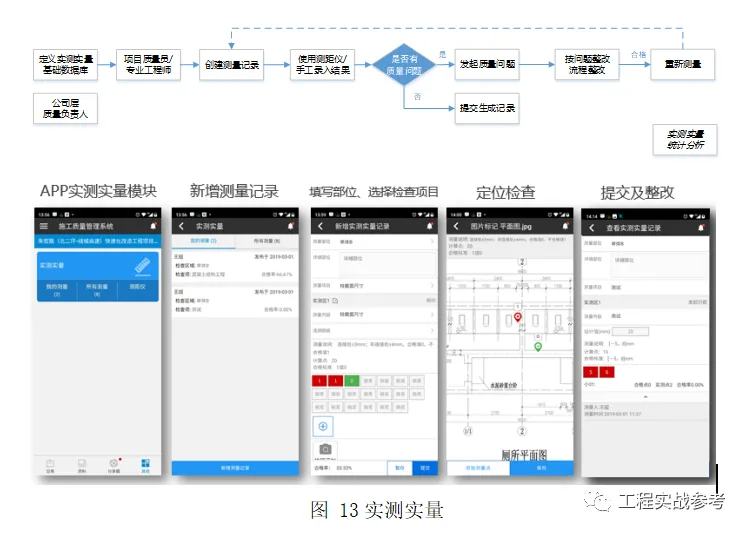

（2）实测实量
系统手机端提供实测实量功能，现场检查人员在进行实测实量工作时，通过手机及时记录测量信息，系统后台对测量结果自动汇总。全过程记录现场实测实量管理工作，提高一线工作人员工作效率。

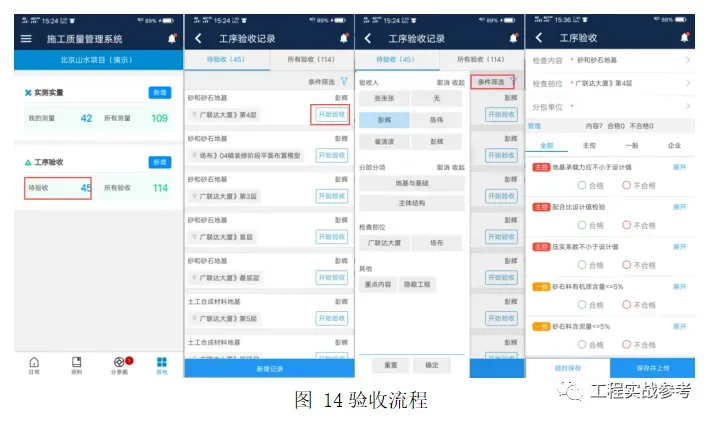

（3）工序验收
项目成员进入APP项目层【其他】-【工序验收】-【待验收】界面，列表数据展示【检验批划分表】中所有的待验收任务，可根据验收人、分部分项、检查部位等条件进行筛选。点击【开始验收】可上传验收记录及详情。

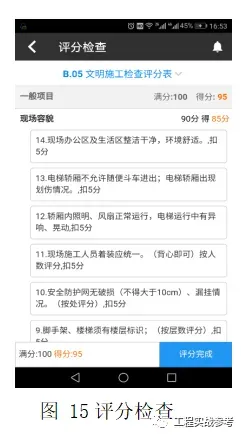

（4）检查评优
系统内置中建八局质量检查评分表格，手机端检查评分后自动汇总和归档，直接打印评分检查中涉及到的各种表单。
检查评分表责任人：
检查评分表责任维护人员：
手机端APP评分：

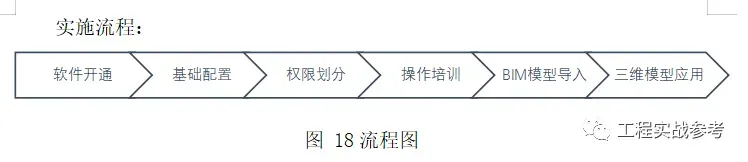

2.2.4 BIM+技术管理系统
BIM+技术管理系统下应用概述：
变更管理：通过变更及图纸的关联查看及提醒，减少施工过程中变更问题的遗漏导致的返工，变更结算资料过程积累，提升结算利益；
交底管理：结合BIM可视化技术及资料的线上快捷分享，提升交底资料的获取便捷性及交底效果，减少由于交底不到位导致的质量问题及返工；

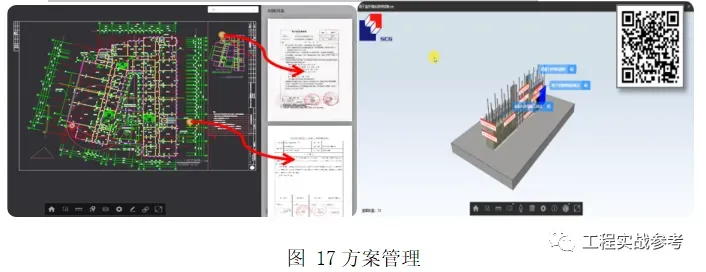

方案管理：通过规范查询及方案库提升方案编制效率；
第3章 前端硬件实施方案
3.1劳务实名制系统
广联达劳务实名制系统应用物联网技术、人脸识别技术和云计算技术，帮助本项目提升人员管理能力，防范人员用工风险。除了解决基本的实名登记、门禁考勤外，创新的结合安全帽，实现场区定位，并辅助项目做好出入口人员和安保管理.
| 加入2025《工程实战参考》会员 |
|
|

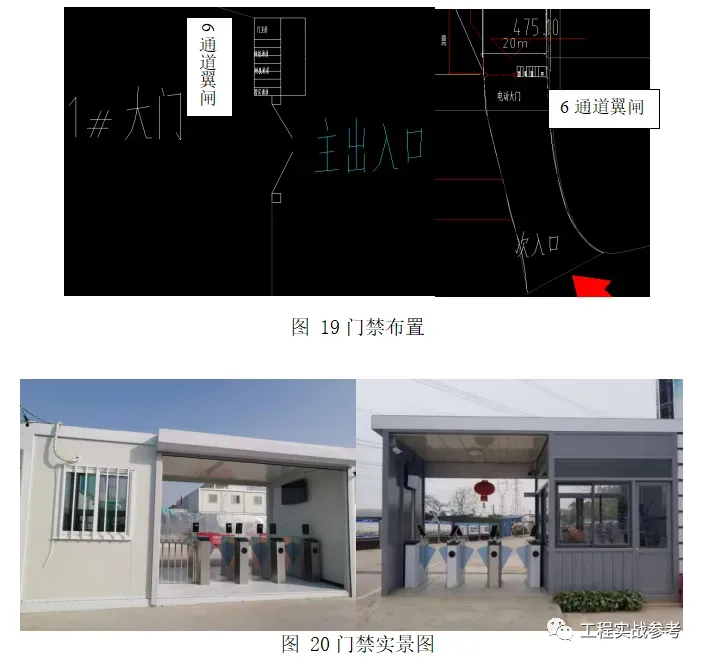

3.1.2现场布置方案
根据平面布置，现场设置两个出入口，本项目高峰期施工人数预计2000人，根据项目经验，双通道5分钟可通过100人，预估本项目一个出入口设置6通道翼闸，可保障项目高峰期正常通勤。
人员定位工地宝布置，主要布置在大门、加工厂、坡道、主干道等人员必经处或人员密集处，工地宝覆盖范围100米，一期布置18处，后期随施工阶段新增和调整。
3.1.3劳务实名制应用概述

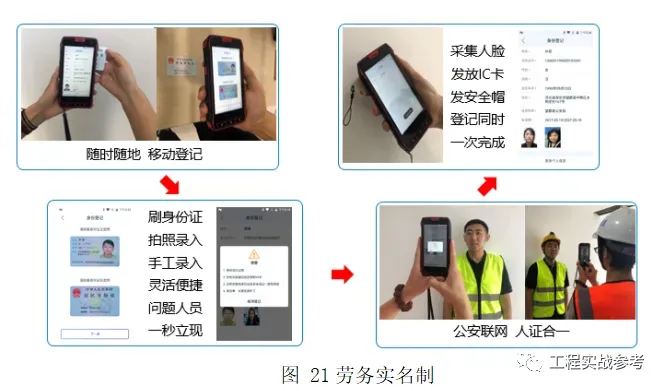

（1）各门区人员快速登记
通过读取和拍照识别身份证，采集人员基本信息，特殊工种证书和照片，保证信息准确，减轻一线管理人员工作量。自动拦截黑名单、年龄等不符合要求的人员，降低人员风险。拍摄本人照片，以公安部网上身份证数据库进行比对，识别身份证件真实有效，避免登记信息不准确。

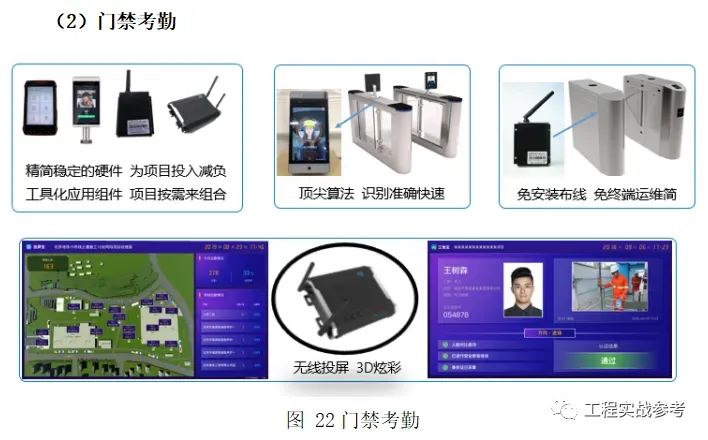

考勤记录功能，可实时监控进出场频次、作业时间、工种，采集出勤数据后，根据队伍、班组、个人姓名等关键字检索统计当日、当月或者某一时间段作业人员出勤信息。

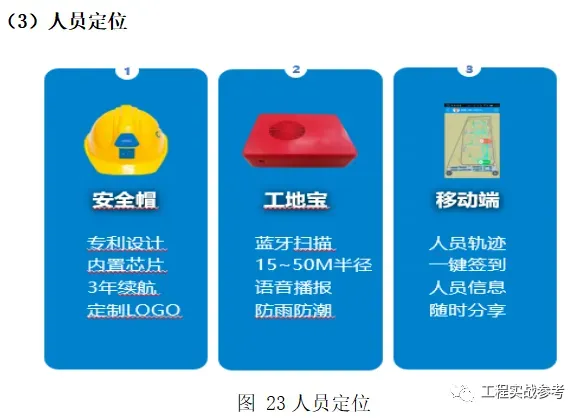

场内应用智能安全帽产品，可以将用工管理覆盖到场内每个部位，真实反应场内人员和工种分布情况，方便管理人员掌握各作业部位实时用工数据，现场巡察时可调取工人档案，出勤轨迹，记录现场发生的问题。

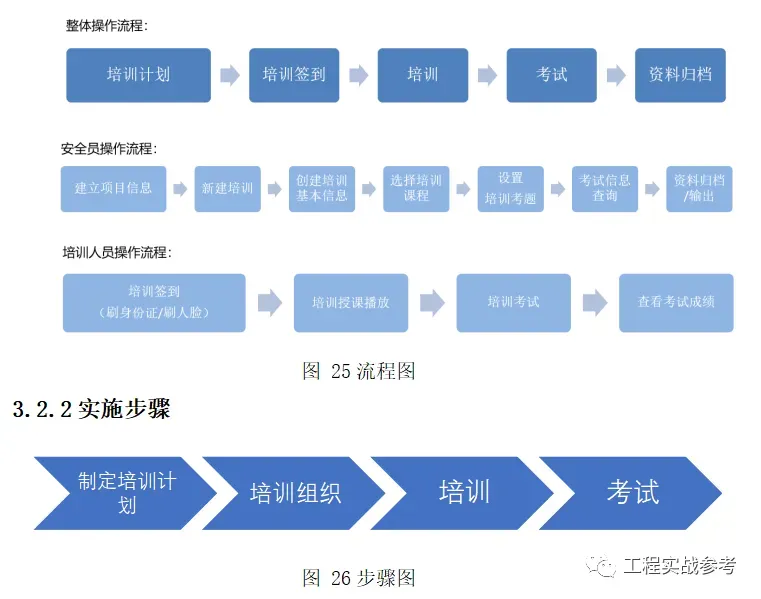

3.2安全教育箱
3.2.1应用概述

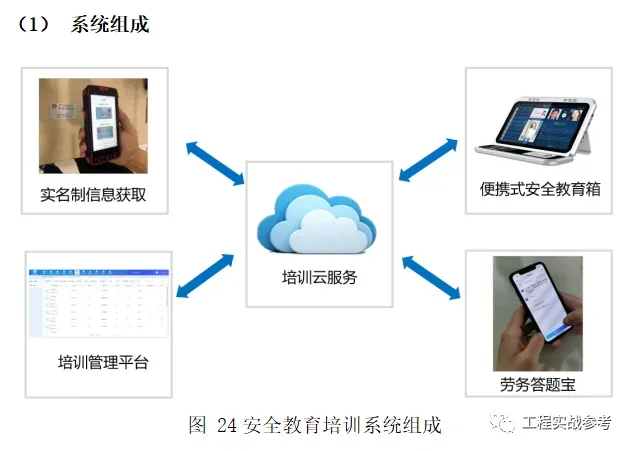

安全教育培训由安全教育箱和培训管理平台联合实现。培训前，工人实名制签到后，人员信息即可通过云服务与管理平台关联；在培训现场，安全员利用便携式安全教育箱完成培训考试，工人考试信息同样通过云服务上传与平台工人信息关联；考试后，平台可自动完成数据分析，并能有效利用培训结果数据使企业领导能够更直观的了解工人安全教育培训情况。
系统由速登宝获取实名制信息、便携式安全教育箱、微信小程序或答题器、培训管理平台与培训云服务关联组成。
3.2.3实施要点
1、数据采集：数据采集系统主要依靠数据采集终端获取数据；
2、设备联调：数据的准确性、软件的正常数据分析影响系统的正常使用，必须联调安全教育箱与劳务和安全系统正常使用。保障运行应用。

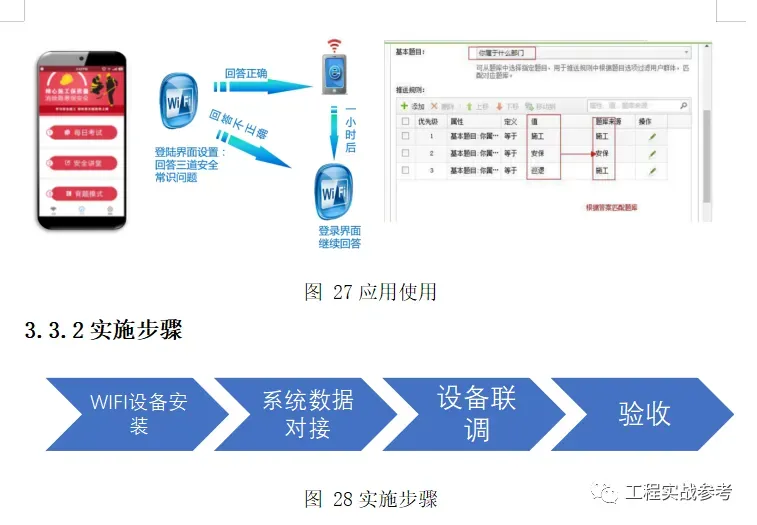

3.3 WIFI教育
3.3.1应用概述
在工人生活区提供无线WIFI发射器一个，工人在上网前需要经过认证，回答内置试题，通过认证后方可上网，潜移默化中提高工人安全防护意识；
可内置关于党建、安全教育的题库或视频，也可根据项目安全巡检常见问题进行针对性专项教育。
3.3.3实施要点
1、数据采集设备的安装：数据采集系统主要依靠数据采集终端获取数据，硬件安装的位置和数据采集的准确性有很大关系；
2、设备联调：数据的准确性、软件的正常数据分析影响系统的正常使用，必须联调正常。保障运行应用。
3.4视频监控
3.4.1应用概述
本项目视频监控包括现场实时画面监控、AR全景监控、AI智能识别分析三大应用。
其中实时画面监控覆盖现场全部范围，信号传输采用光纤+无线网桥形式传输，后端监控可同时在手机端和网页端进行监控，监控大屏拟部署在项目监控中心和派出所监控室。
AR全景监控通过部署2台270°鹰眼全景摄像机，覆盖现场施工作业区，可集成枪机、球机联动展示项目现场实时状态，通过画中画形式直观呈现。
AI智能识别部署在人员密集作业和主通道区域，AI智能算法包括安全帽佩戴监测、反光衣穿着监测、周界入侵监测、车牌识别、烟雾和明火识别等。

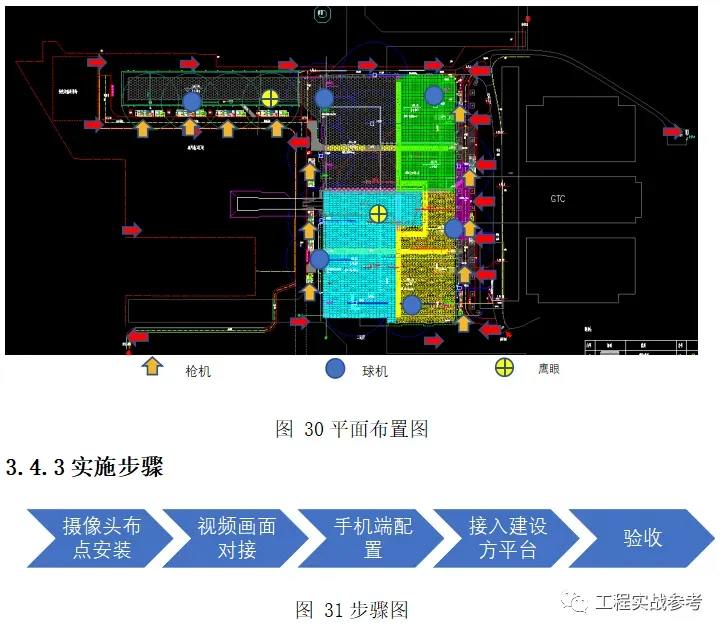

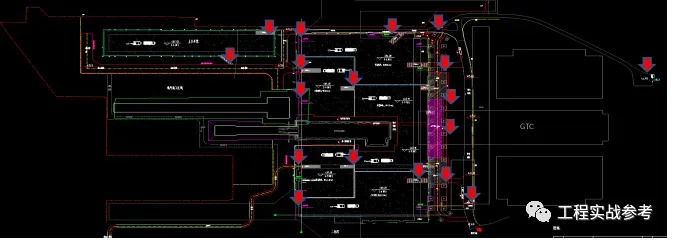

3.4.2视频监控平面布置图
视频监控根据现场施工进展布置，以覆盖全场为原则，根据现场实际需求进行动态部署调整，拟部署平面视图如下：
（1）土方及地基施工阶段：以400万像素红外枪机为主，主要安装在出入口、围墙以及工人生活区、办公区。一期布置点位20个；
（2）基础及主体施工阶段：以400万像素红外枪机+球机+270度鹰眼全景监控为主，在一期基础上增加材料堆场、现场制高点。12个材料堆场增加12个红外枪机，塔吊增加6台球机，最高塔吊增加2台鹰眼全景监控，共增加布置点位20个；
（3）枪机覆盖范围50米，球机覆盖直径范围100米，270度鹰眼覆盖观光塔以南全部施工区域。
3.4.4实施要点
1. 监控安装，按照不同阶段，监控安装位置要做到全覆盖；
2. 安装完成后将监控画面和智慧工地平台对接，保障画面的流畅性；
3. 手机端配置云端数据，方便实时在线查看监控画面。
3.5周界防护
3.5.1应用概述

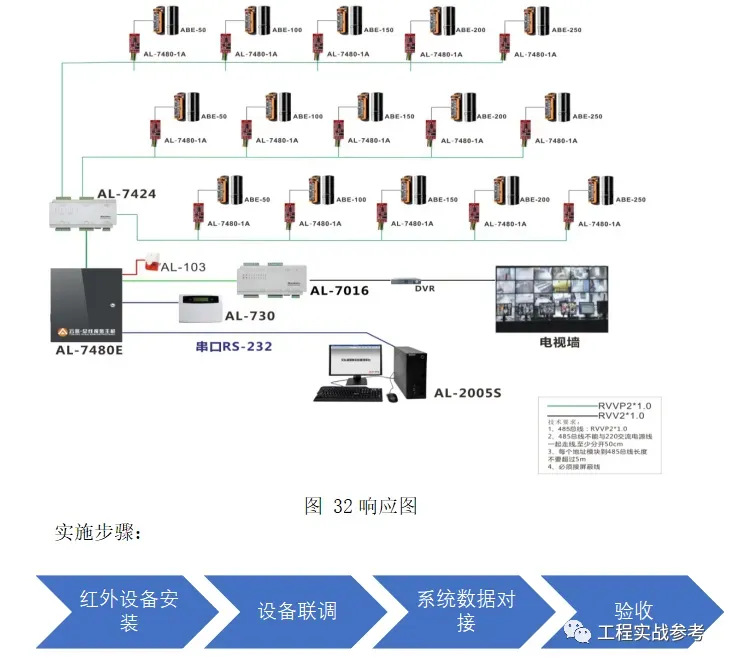

现场周界防护概述：周界总长约3300米，四周采用钢板围墙，地形基本规则，周界防范级别一般。根据立体布防的设计要求，在周界围墙的顶部安装红外探测周界报警系统，防止人员翻越潜入。根据地形和周界长度，设定12个防区数量，主要位于第三指廊西侧、北侧，航站楼西侧和南侧出口。每个防区可以通过联动设备与视频监控系统，进行相关报警联动。当有可疑人员入侵触发报警时，同时联动智能视频监控系统，从而迅速做出反应，制止犯罪发生。
3.5.2实施要点
1、数据采集设备的安装：数据采集系统主要依靠数据采集终端获取数据，硬件安装的位置和数据采集的准确性有很大关系；
2、设备联调：数据的准确性、软件的正常数据分析影响系统的正常使用，必须联调正常。保障运行应用。

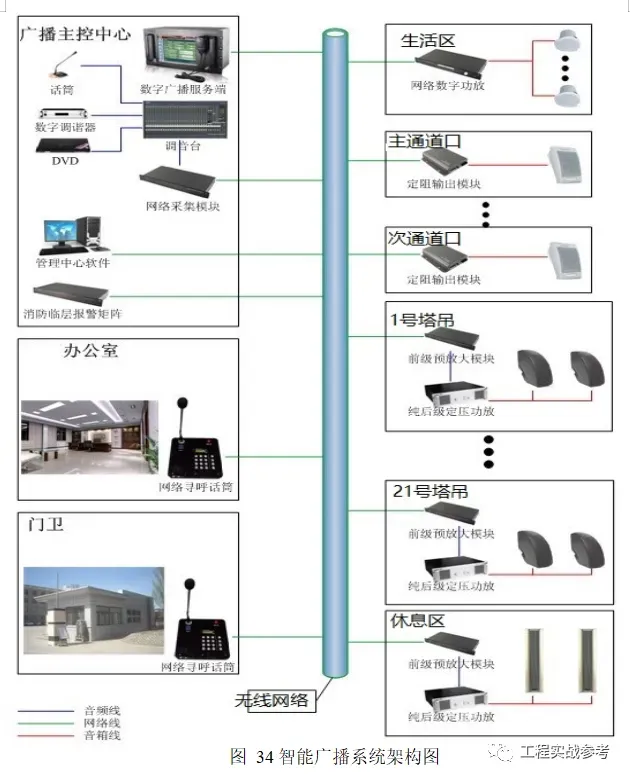

3.6智能广播
3.6.1应用概述
智能广播系统，安装在工人生活区、现场主通道、塔吊及休息区，通过IP定位，实现手机点对点喊话，并与智能监控系统联动，实现自动告警播报，同时可设置定位广播，自动播放安全知识，提高工安全意识；

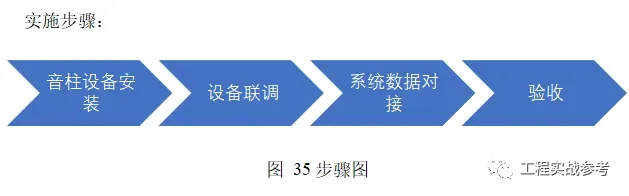

3.6.2实施要点
1、音柱设备的安装：音柱主要安装在工人相对密集的区域（如钢筋加工区、工作面、塔吊周围等），便于最大范围的信息接受；
2、设备联调：广播实现手机喊话和定点提示，通话功能必须清晰。广播与智能监控联动，实要现当监控抓拍后实现自动播报和预警提示。

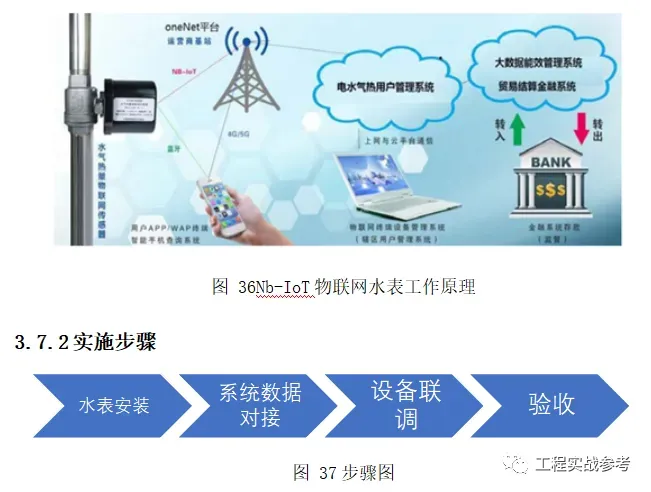

3.7智能水表
3.7.1应用概述
拟通过物联网水表，对项目现场分片区进行用水监测，通过智慧工地平台实时监测各区域用水情况，是否存在异常情况。
。。。。。
内容过多，共55页，以下略
|
|
|
|
