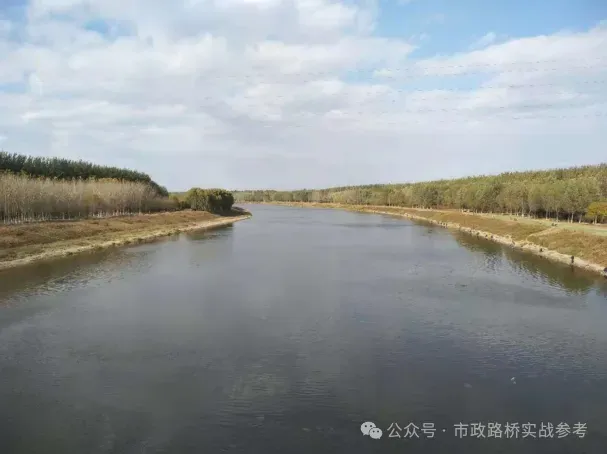

本标段工程主要内容包括堤防工程、巡河路工程、清淤工程、护砌工程、穿堤建筑物改造工程、信息自动化等
清淤工程：桩号3+000～6+000段全断面河道清淤3000m，淤泥深度约0.3-0.8米，现状河道主槽底宽约110～160m,上口宽度为130～180m，左、右岸滩地各宽70～80m，行洪通道宽300～400m，现状河道主槽除桥区河底局部有护砌外，其余均为土质边坡。清淤基准线：设计纵坡i=0.00014，本标段起点设计河道高程16.97m,终点设计河底高程16.53m。清淤原则：若现状河底低于清淤基准线，维持现状河底，若现状河底高于清淤基准线，则按设计要求疏挖。
护砌工程：左岸桩号3+800～4+124、4+570～5+837段为铅丝石笼主槽弯段护坡结构形式，其他为主槽直段护坡形式，右岸桩号3+000～6+000为主槽直段护坡形式。
穿堤建筑物改造工程：本标段改建方涵共四座，位于左岸桩号3+882、4+922；右岸桩号3+193、4+651位置。改建内容：进口护砌，包括新建进口暗涵和暗涵进口护砌，护砌采用浆砌石挡墙护坡，拆除原浆砌石护坡挡墙。
河道清淤施工、护砌施工、穿堤建筑物施工与施工导流措施密切相关，做好施工导流，为河道清淤和河道护砌及穿堤建筑物施工提供干槽保障。
1.3 施工导流和度汛标准
本标段导流标准按5年一遇洪水非汛期流量45.7m3/s考虑。
1.4导流工程特点
⑴ 本标段改建方涵共四座。
⑵ 本标段河口5年一遇的非汛期流量45.7m³/S。估水季节穿堤涵闸上游无来水。
⑶ 目前河水位为17.90米高程，经实际测量推断河道围堰轴线位置水深0.5～1.6米，淤泥深度0.5～1.5米。
⑷实测现河道底宽度110米～160米。
（5）本标段河道设计起点高程16.97米，终点高程16.53米。

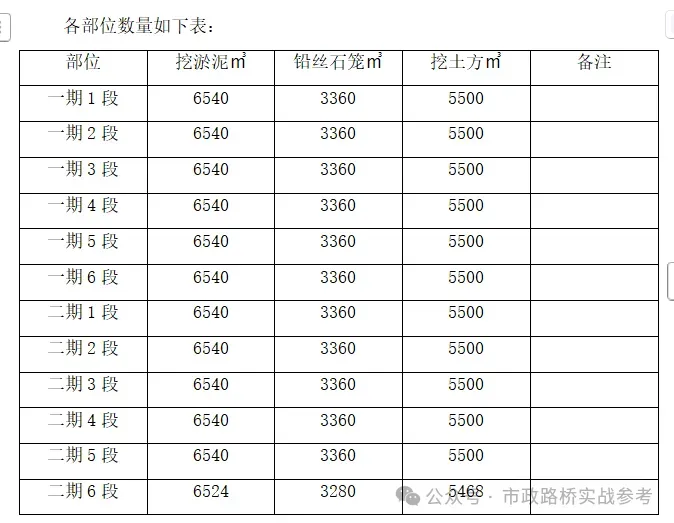

1.5 河道内项目工程数量及各部位数量分布
本标段河槽内主要数量为挖淤泥78464立方；挖土方：65968立方；铅丝笼护砌：40240立方。图纸变更另行调整。
四导流方案及导流规划
为保证清淤工程、护砌工程、穿堤建筑物工程的干地施工，河道区需采取两期导流。纵向围堰、横向围堰均采用桩膜围堰。穿堤建筑物出口围堰采用土石围堰，围堰采用顶宽2.0米，迎水和背水坡均为1:1.5的粘土围堰，高度2.0米(控制顶高程18.70米）。
4.1主河道导流规划

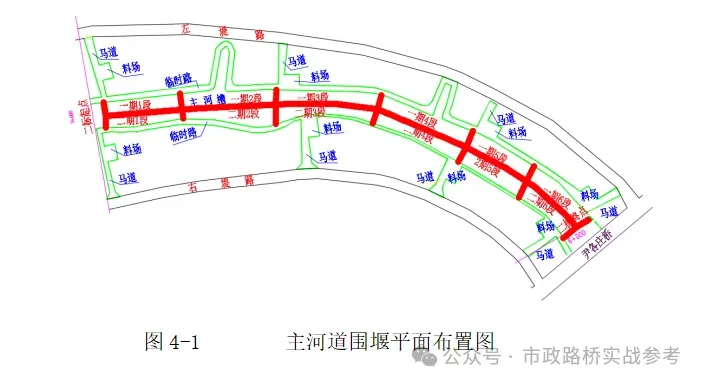

为形成流水作业加快总体施工进度，主河道分段设置横向围堰，纵向围堰设置在距右岸60米位置，个别位置根据实际情况进行调整并保证轴线平顺，先围护左侧河道，右侧河道过流，排干左侧围堰基坑内积水，进行左侧围堰内的清淤及险工段护砌。左侧围堰内的河道项目完工后，自下游向上游拆除横向围堰，纵向围堰进行重新翻铺铺设防渗膜，同时搭设右侧横向围堰，左侧河道过流。见图4-1。
本标段导流顺序为：一期桩膜围堰施工→左侧排水右侧导流→左侧河道开挖、护砌、清淤、左侧穿堤建筑物施工→一期横向围堰拆除→纵向围堰翻膜→搭设横向二期围堰→左侧导流右侧排水→右侧河道护砌、清淤施工→围堰拆除。
4.2穿堤建筑物导流规划
本标段4座涵洞（左岸3+882、4+922 两座；右岸3+193, 4+651 两座），左右岸各两座，左侧河道围护完成后进行左岸涵洞施工,右侧河道围护完成后进行右岸涵洞施工。因所有涵洞估水季节进口均无来水，涵洞上下口设置土围堰，围堰采用顶宽2.0米，迎水和背水坡均为1:1.5的粘土围堰,在河道围堰和涵洞上口围堰形成的干地施工条件下进行施工。
。。。。。。
