ARTICLE · 1063462
纤维素纳米纤维与石灰石填料助力高性能可持续可打印混凝土
3D打印混凝土技术凭借其免模板、施工快速、材料浪费少等优势，正在引领建筑行业的变革。然而，目前的3D打印混凝土面临一个根本性矛盾：为了满足打印所需的流变性能（既要有足够低的粘度以便泵送挤出，又要在挤出后迅速具备足够的屈服应力以承受后续层重），配方中通常需要高水泥用量和大量化学外加剂。这不仅推高了材料成本，也使得3D打印混凝土的碳足迹远高于传统混凝土。水泥生产约占全球人为二氧化碳排放的8%，在应对气候变化的紧迫需求下，降低3D打印混凝土的熟料用量和碳排放已成为亟待解决的关键问题。近年来，研究者尝试了多种主动流变调控方法——包括喷嘴处双组分速凝剂注入、磁流变控制、封装速凝剂和温控聚合等——但这些方法需要额外设备和过程控制，且速凝剂过量可能损害耐久性和力学性能、加剧收缩。
针对上述挑战，美国普渡大学Yu Wang、Ala Eddin Douba、Jan Olek、Pablo D. Zavattieri、Jeffrey P. Youngblood等研究团队提出了一种将纤维素纳米纤维与石灰石填料相结合的解决方案。CNF是一种从植物纤维中提取的高长径比纳米材料，此前已被证实可增强水泥基材料的流变性能、加速水化并改善强度和耐久性；石灰石填料则具有显著低于水泥的单位成本和碳足迹。二者的协同组合有望在不依赖大量化学外加剂的前提下，实现3D打印混凝土流变性能与可持续性的同步优化。
[题目]

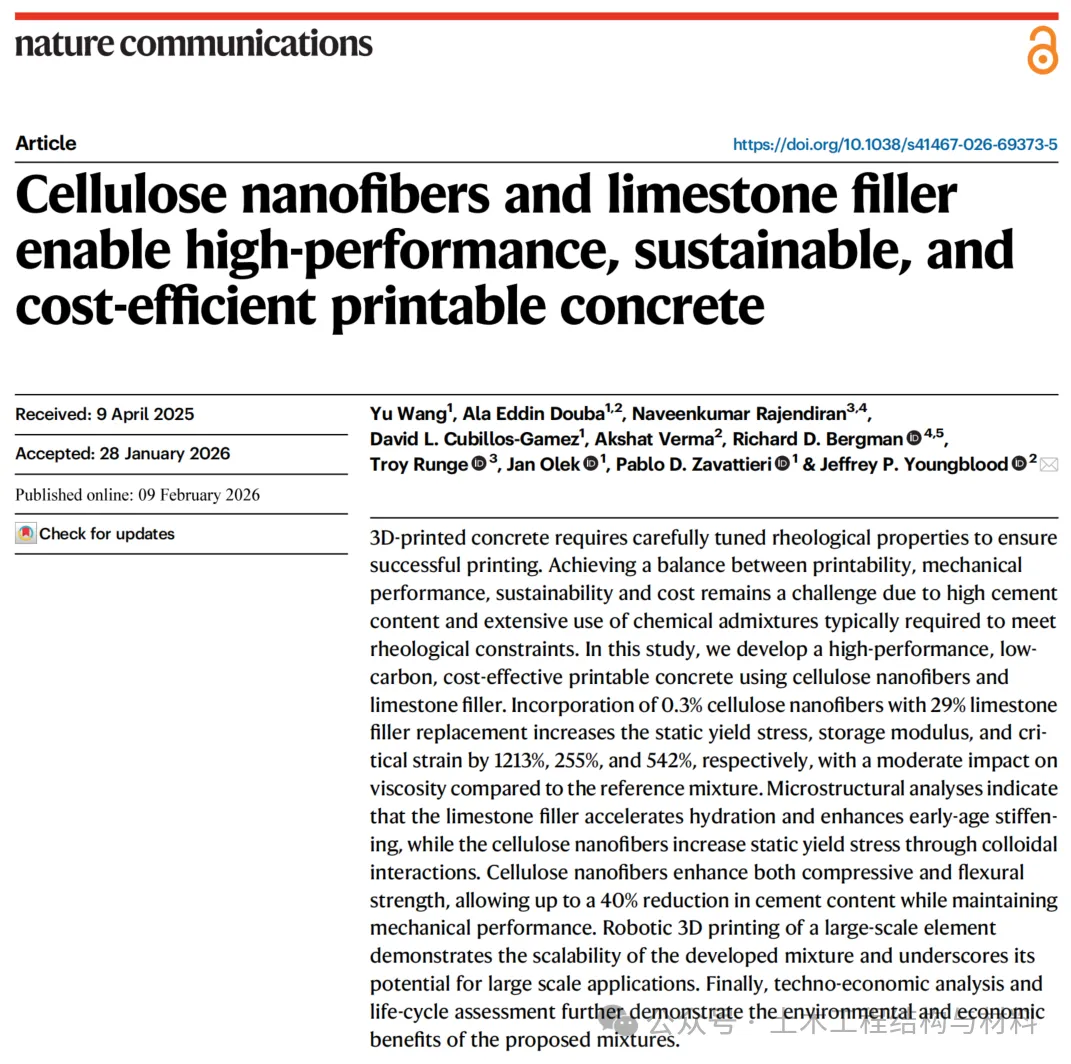

Cellulose nanofibers and limestone filler enable high-performance, sustainable, and cost-effcient printable concrete
纤维素纳米纤维与石灰石填料助力高性能可持续可打印混凝土
[关键词]
3D打印混凝土；纤维素纳米纤维；石灰石填料；流变性能；可持续发展；技术经济分析
[期刊]
《nature communications》
摘要

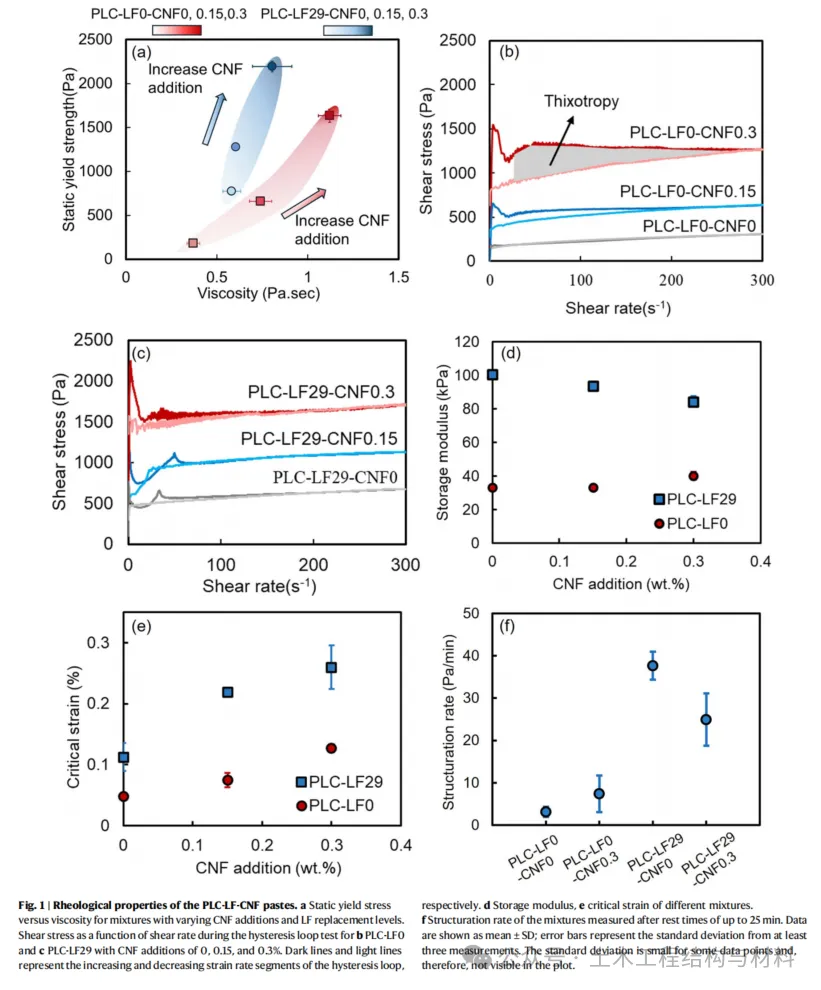

3D打印混凝土需要精细调控的流变性能以确保成功打印。在打印性、力学性能、可持续性和成本之间取得平衡仍然是一个挑战，因为满足流变约束通常需要高水泥用量和大量化学外加剂。本研究利用纤维素纳米纤维和石灰石填料开发了一种高性能、低碳、经济高效的可打印混凝土。掺入0.3%纤维素纳米纤维并辅以29%石灰石填料替代水泥，与基准配合比相比，静态屈服应力、储能模量和临界应变分别提高了1213%、255%和542%，而对粘度的影响适中。微观结构分析表明，石灰石填料加速了水化并增强了早期硬化，而纤维素纳米纤维通过胶体相互作用提高了静态屈服应力。纤维素纳米纤维同时提高了抗压和抗折强度，使得在保持力学性能的前提下可减少高达40%的水泥用量。大型构件的机器人3D打印演示验证了所开发配合比的可扩展性，并突显了其在大规模应用中的潜力。技术经济分析和生命周期评估进一步证明了所提出配合比的环境和经济效益。
研究内容
研究方法
水化与微观分析。等温量热采用TAM air八通道微量热仪，在23 ℃下连续记录5 d水化放热，样品量约10 g。Zeta电位在Malvern Zetasizer NanoZS仪器上进行，分别在去离子水（pH≈7）和模拟孔溶液（pH≈13）中测试水泥、石灰石和CNF的表面电荷。XRD采用Rigaku MinIFlex衍射仪，扫描范围10~60° 2θ。TGA以10 ℃/min升温至900 ℃，通过100~600 ℃区间失重计算化学结合水量。SEM观察断裂面微观形貌（喷铱处理）。
3D打印验证。小尺寸打印采用Hydra 16A配150 cm³注射器为打印头；大尺寸打印采用ABB 6700工业机器人臂配合M-Tech Duo Mix P20泵和课题组自研挤出系统。打印对象为含悬挑结构的空心柱，以成功打印层数作为可建造性指标。商业对比材料按厂家说明（17%水掺量）制备并在相同条件下打印。
技术经济分析与生命周期评估。TEA假设生产能力为100立方米/天、年运营200 d、服务寿命30年，资本投资390万美元。LCA遵循ISO 14040/14044标准，采用TRACI方法，使用DATASMART和Ecoinvent数据库，以体积、抗压强度和抗折强度三种功能单位进行环境影响比较。
研究结果
作用机制的区分。研究区分了两种截然不同的流变增强机制：石灰石填料主要通过加速水泥水化来发挥作用——等温量热证实LF使水化主峰左移、诱导期缩短，热重分析也显示单位水泥的化学结合水量随LF替代增加而上升。CNF则主要通过胶体相互作用起作用——CNF的加入对水化热和化学结合水量的影响微乎其微，但对静态屈服应力的提升极为显著。Zeta电位测试表明，CNF在模拟孔溶液中带强负电（-27mV），而水泥颗粒接近电中性（-3.7mV），这种电荷差异促进了CNF与水泥颗粒间的静电吸附和物理缔合。两者机制互补：LF提供水化驱动的刚性网络，CNF提供胶体驱动的屈服应力增强。
力学性能与水泥替代的平衡。29%石灰石替代（即总替代率40%）使28天抗压强度较基准有所降低，但添加0.3% CNF后，强度回升至与基准组相当的水平——这意味着CNF使40%的水泥替代成为可能而不牺牲强度。抗折强度方面，3D打印试件在0°方向（界面垂直于加载方向）的强度高于90°方向（界面平行于加载方向），呈现各向异性，但CNF的加入也略微改善了90°方向的层间粘结强度。SEM观察显示CNF在水泥基体中分散良好，围绕水泥颗粒和水化产物分布，并桥接微孔和微裂纹——这解释了CNF在未显著改变水化程度和孔隙率的情况下仍能增强力学性能的机理。

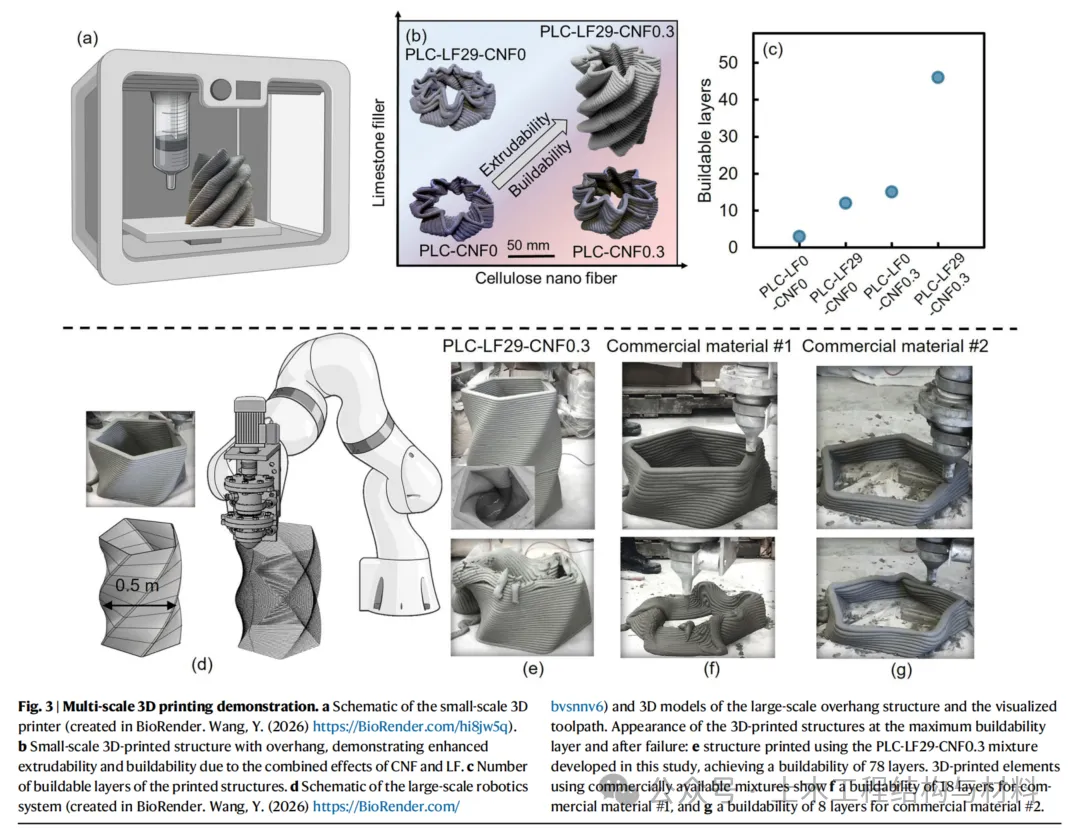

大尺寸3D打印验证。含45度悬挑的小尺寸空心柱中，基准组仅打印3层即失败；仅加LF组可打印12层；仅加CNF组（加高效减水剂以克服挤出困难）可打印15层；而CNF+LF组合组成功打印46层且未发生结构破坏。在大尺寸机器人打印中（0.5 m直径、25度悬挑空心柱），所开发配合比成功打印78层（因屈曲失败），而两种市售高性能3D打印材料（按厂家说明配制）在相同条件下分别仅打印18层和8层。这些商业材料虽然足以打印常规几何体，但在悬挑复杂结构中无法胜任。
环境与经济收益。与基准组相比，PLC-LF29-CNF0.3配合比在成本方面：按体积计最低售价降低4.9%，以抗压强度为功能单位则降低12.1%。碳排放方面：以抗压强度为功能单位的全球变暖潜势较基准降低34.4%，其中水泥生产占环境负担的88%，CNF仅占2.9%。与其他添加剂相比，CNF是提升静态屈服应力效率最高且成本最低的添加剂——使静态屈服应力提高100%仅需0.04%的CNF掺量，成本仅3.59美元/吨水泥。
来源：土木工程结构与材料，如涉及作品内容、版权和其它问题，请及时联系，我们将尽快处理。
