筛焦楼除尘管道陶瓷内衬耐磨改造技术说明

筛焦楼除尘管道陶瓷内衬耐磨改造技术说明

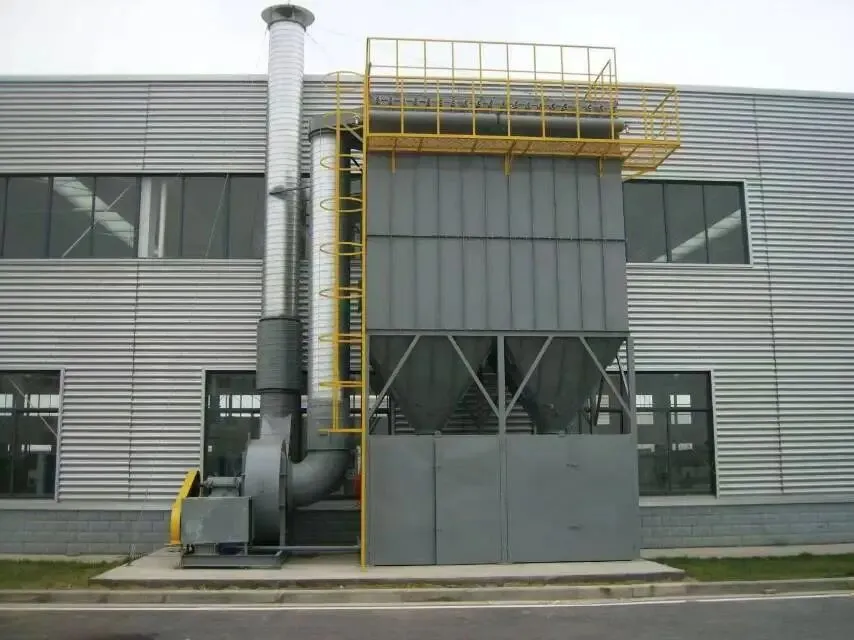

筛焦楼除尘系统作为焦粉、煤粉等高浓度含尘气流的核心输送载体，长期面临物料冲刷、负压交变应力、介质腐蚀等多重考验。传统碳钢管道及弯头在该工况下磨损速率快，易出现管壁减薄漏灰、弯头塌陷变形、负压吸瘪等问题，不仅导致生产被迫停机检修，还引发环保超标风险。本次筛焦楼除尘管道紧急改造，以陶瓷内衬耐磨技术为核心，通过材质升级与结构优化，系统性解决工况痛点，实现系统长效稳定运行。

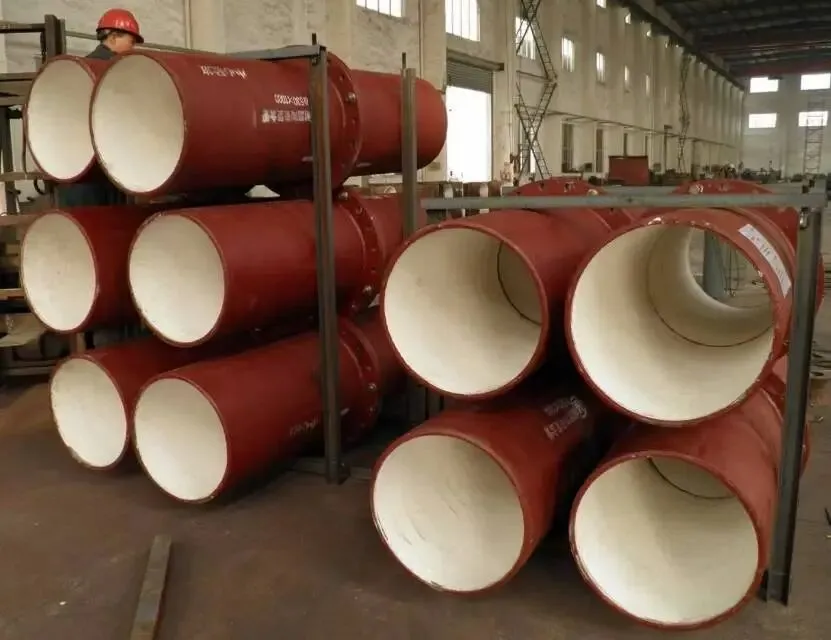

本次改造主材选用陶瓷内衬耐磨复合板材及管道，采用“碳钢基体+陶瓷内衬”的复合结构，其中Q235B管道基体壁厚10mm，具备优良的结构强度与焊接性能，可满足除尘系统长期负压运行的力学需求；内衬陶瓷厚度12mm，采用高纯度氧化铝陶瓷材料，具备高硬度、强耐磨、抗冲刷特性，其耐磨性能远超普通碳钢与堆焊耐磨材料，可有效抵御焦粉、煤粉高速气流的冲刷磨损，从根源解决管壁磨损漏灰问题，大幅延长管道使用寿命。

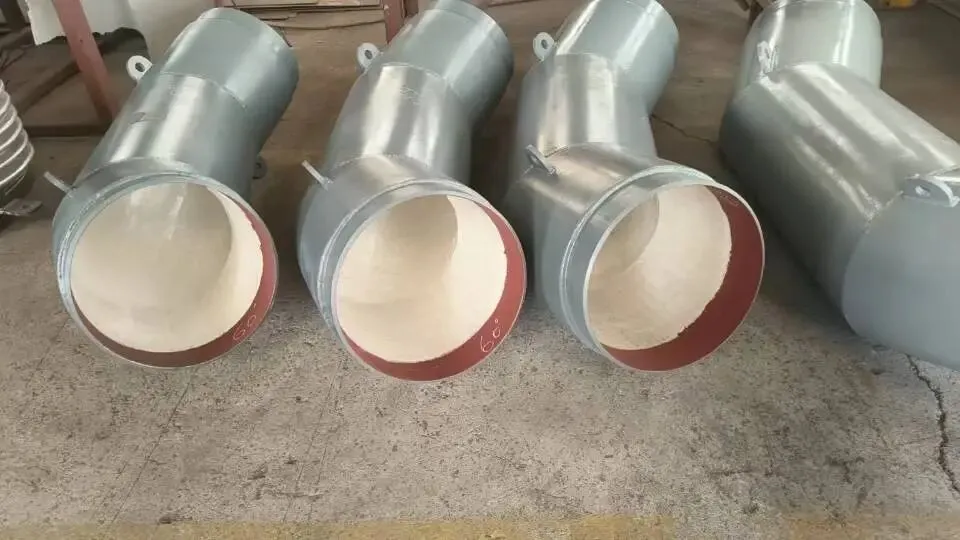

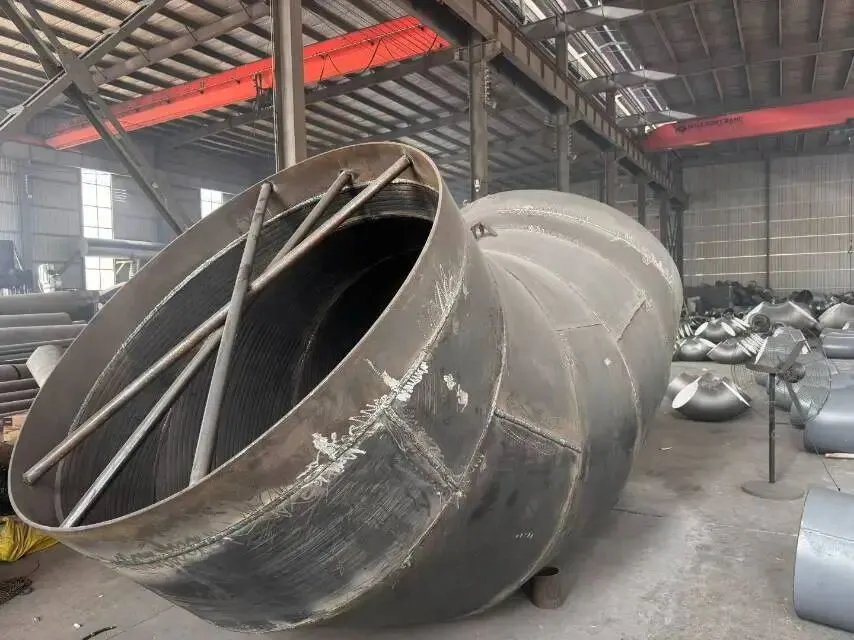

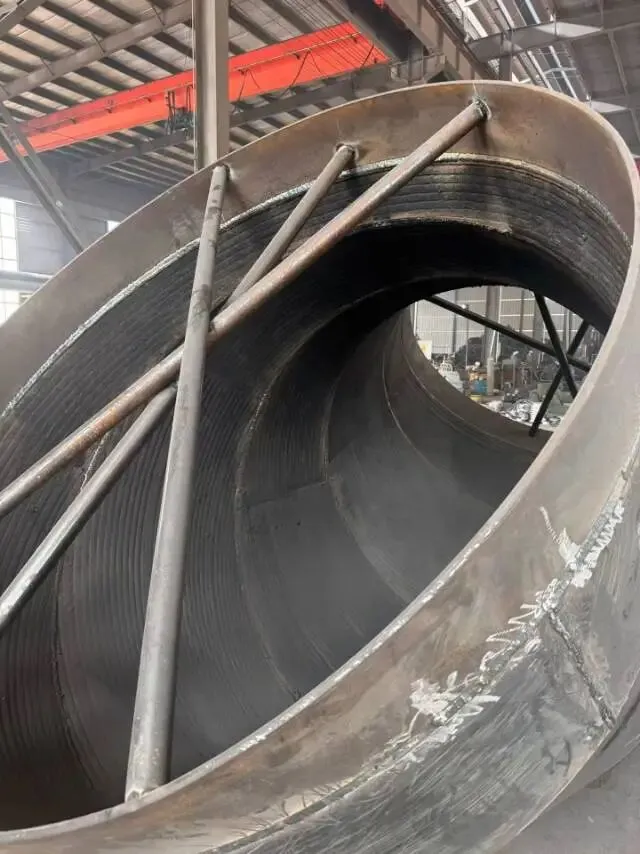

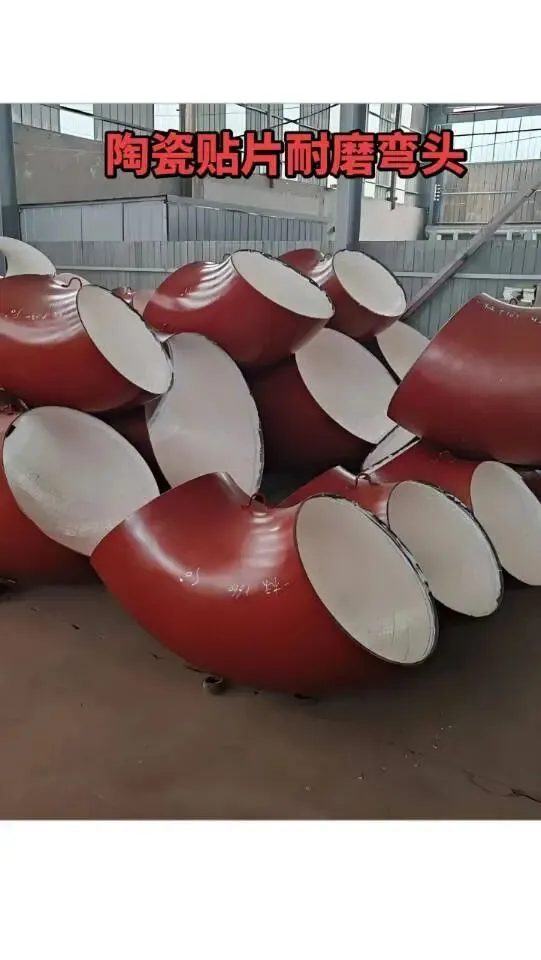

针对系统内磨损严重的老旧管件，本次改造实施精准更换：包含Φ1720mm管道40m、Φ1420mm管道35m，以及Φ1720mm、Φ1420mm规格磨损塌陷弯头各4处，全部采用同口径陶瓷内衬耐磨弯头。弯头管件严格按照原管路曲率半径、角度定制加工，确保与原管路完全匹配，避免因管路阻力突变引发的气流紊乱与二次磨损；同时，通过陶瓷内衬与碳钢基体的复合成型工艺，大幅提升弯头抗冲刷、抗冲击性能，彻底杜绝变形、塌陷、吸瘪隐患，保障气流输送顺畅。

此外，本次改造同步优化灰仓进灰口结构，拆除C101、C102除尘灰口原有破损异形矩形进灰口（3300×1300×500mm），采用陶瓷内衬耐磨复合铁板定制加工全新结构。新结构结合陶瓷耐磨层的高耐磨性与复合铁板的抗冲击性能，优化了进灰口流场分布，减少物料冲击与涡流磨损，进一步提升系统整体耐磨与抗负压能力。

本次改造通过陶瓷内衬耐磨技术的全面应用，实现了除尘管道材质与结构的双重升级，显著提升系统耐磨、抗负压、抗冲刷性能，消除了安全生产与环保隐患，保障了生产连续稳定运行，为高浓度含尘气流输送工况下的工业管道改造提供了高效、可靠的技术方案。
