高二物理:电路中重难点的讲解
现代文明离不开电。从手机芯片，到照亮城市的万家灯火，再到驱动高铁的牵引电机——电，就如同现代社会的血液。
人类对电的驾驭，是从电路开始的。电路上分布着用电器、开关等，一旦接入电源，摁下开关刹那，由于两极之间存在电势差，便会以光速建立一个从正极指向负极的电场。各处自由电荷受电场力的驱动，几乎同时开始从负极移向正极。
电路中积累的电荷分布稳定时，形成恒定电场，其内部的电场线总与导线平行，内部场强与沿电流方向的长度之间的关系仍然有 U=El 。
为确保电子的移动形成回路，电源提供电动势（E），将电子从正极搬向负极。这种“搬运能力”，称作电源内部非静电力做功的本领。电动势越大，电源“搬”电子的劲头越足，两极间建立的电场也越强。
因此，电源通过非静电力产生电动势，建立电场，电场力推动电子，电子定向移动形成电流。
当然，电子运动的微观图景，是一幅充满“挣扎”的画卷。电子在电场力作用下加速，获得动能。可刚运动没多远，迎面撞上一个金属原子。碰撞之后，电子失去动能，速度降至零。然后，电场再次加速它，它获得动能，又遇到另一个原子……
就这样地，电子在导线中跌跌撞撞、反复加速和碰撞，曲折地向前推进。在物理学上，这叫“德鲁德自由电子模型”。

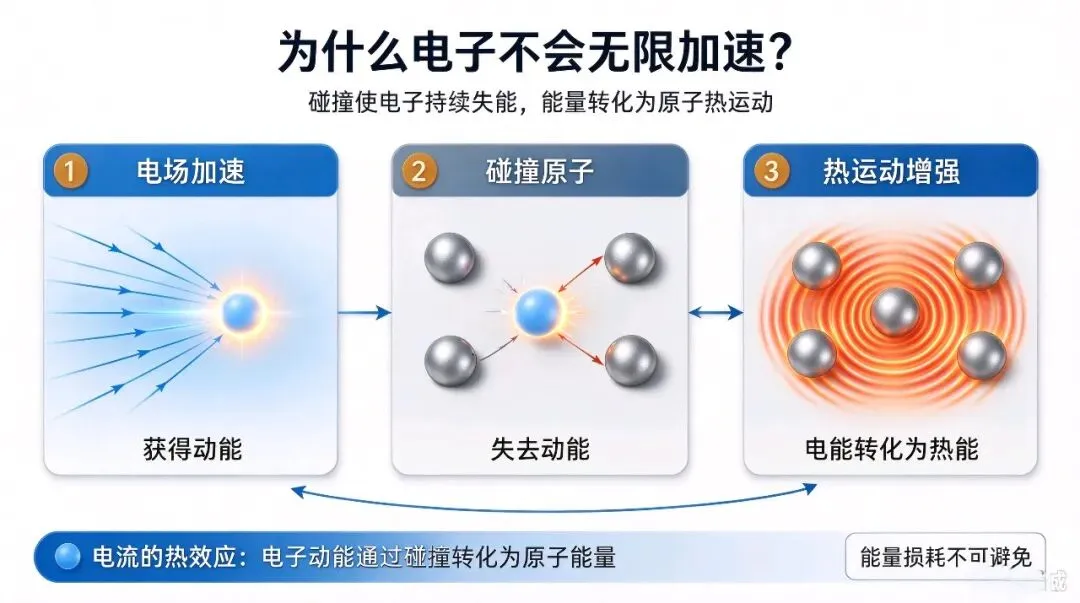

这也解释了一个关键问题：为什么电子没有无限加速，最后把导线烧穿？
因为电子发生碰撞，会将从电场获得的动能，全部转移给金属原子。原子的热运动加剧，所以导线发烫。电流的热效应，本质上就是电子在电场中获得的动能，通过碰撞变成了原子的能量。电子运动在产生电流的同时，也不可避免地带来能量损耗。
既然如此，那要怎么描述“到底有多少电子在跑”呢？

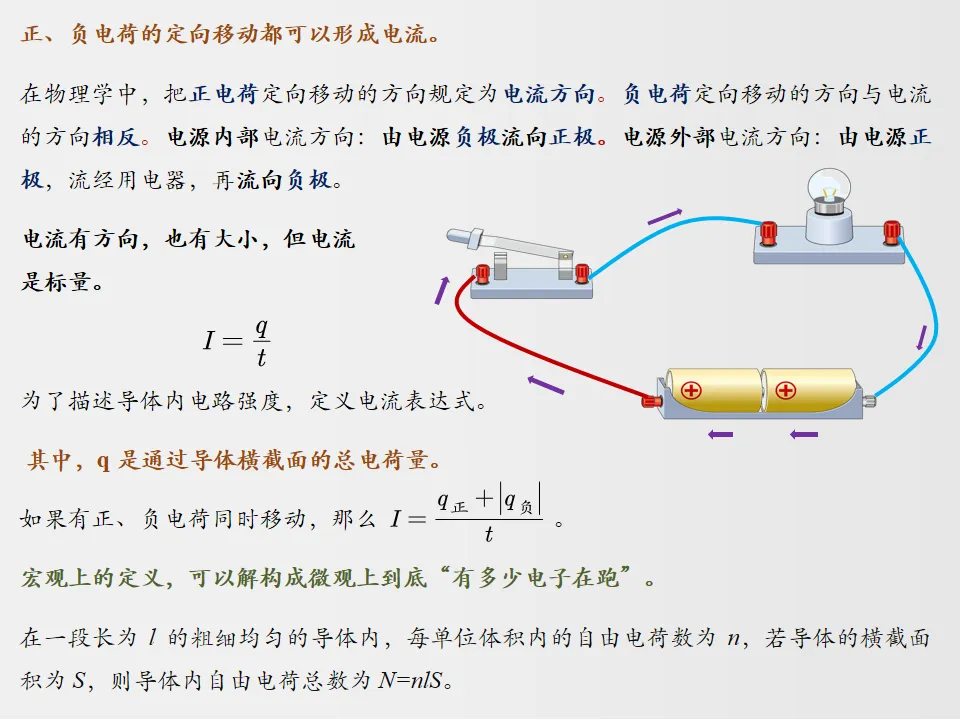

于是，我们定义电流：单位时间内通过导体横截面的电荷量。单位安培（A），以纪念法国物理学家安培在电磁学上的贡献。
安培在 1820 年代通过实验发现，两根平行导线通电后会产生相互作用力，他意识到电流是电荷的运动，并试图从微观上解释磁性的本质。

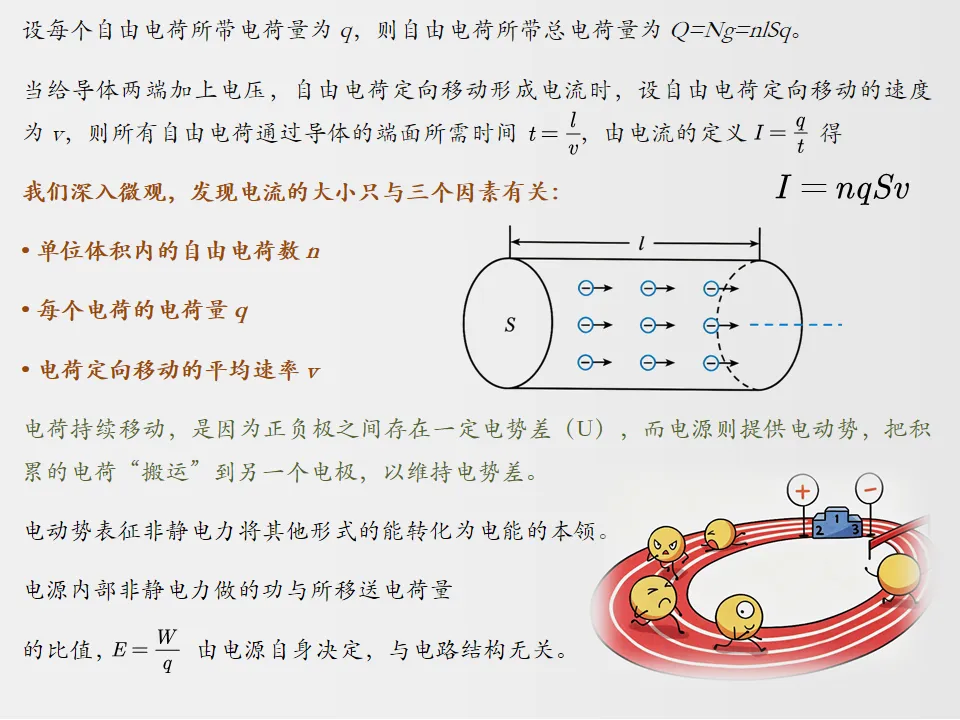

电流的微观表达告诉我们：电流大小不是由单个电子的速度决定的，而是由“有多少电子在跑”和“它们跑得多快”共同决定。
人们不禁好奇，电子在导线里跑得如此费劲，怎么让它们多“干活”呢？
答案揭晓：加电压，或者减小阻力。

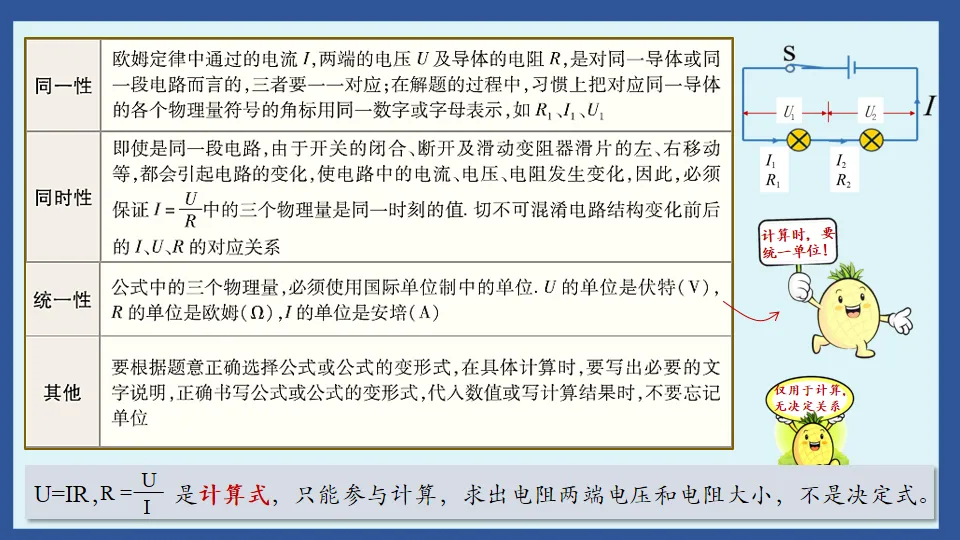

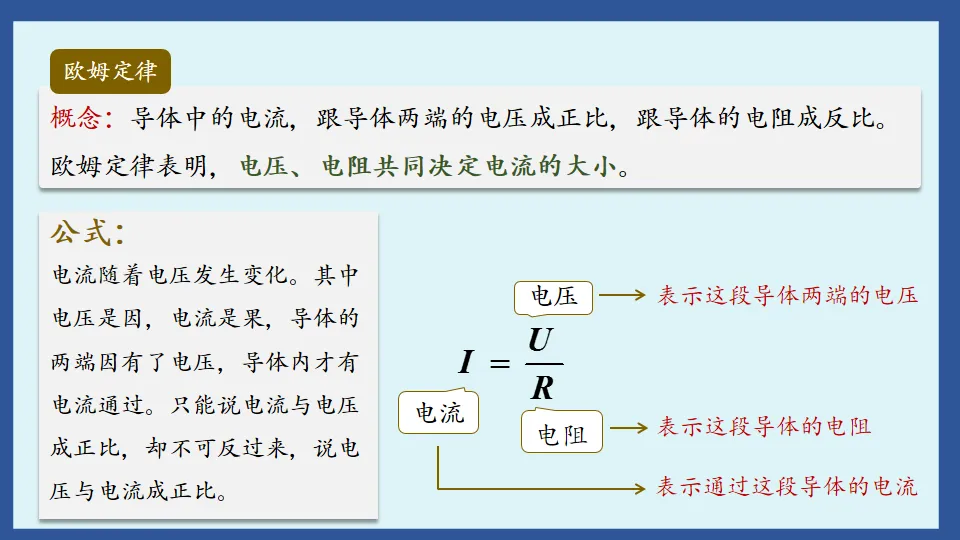

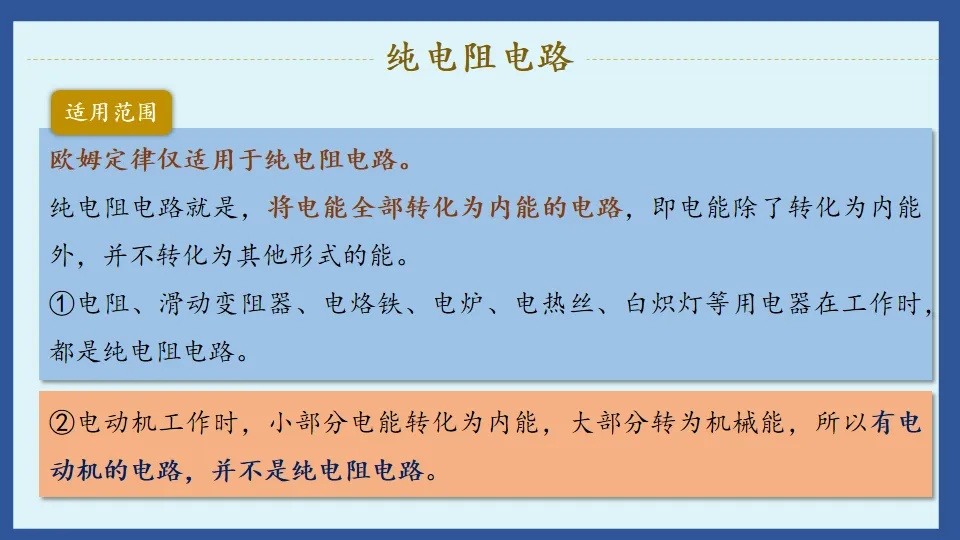

德国物理学家乔治·西蒙·欧姆在 1827 年给出答案。他通过大量实验发现：在金属导体中，电流与导体两端的电压成正比，与导体的电阻成反比。这就引出欧姆定律——
欧姆当时没有现成的电压源和电流表，他便用自己发明的扭秤和伏打电堆，测量了不同长度、不同粗细的导线中的电流，最终归纳出这个规律。这是电学史上首个定量的电路定律。

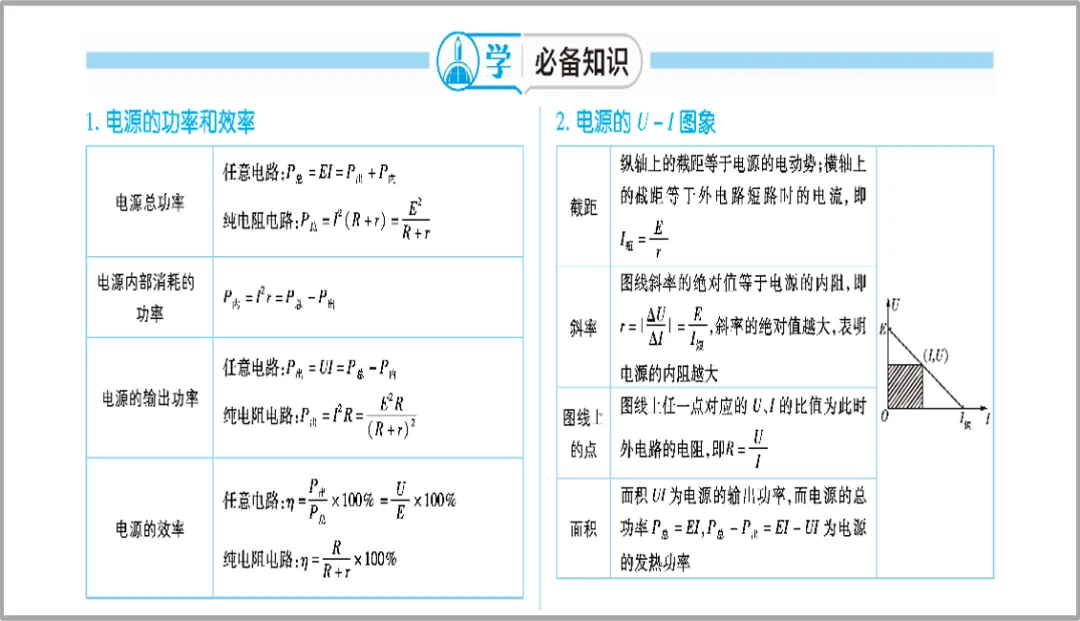

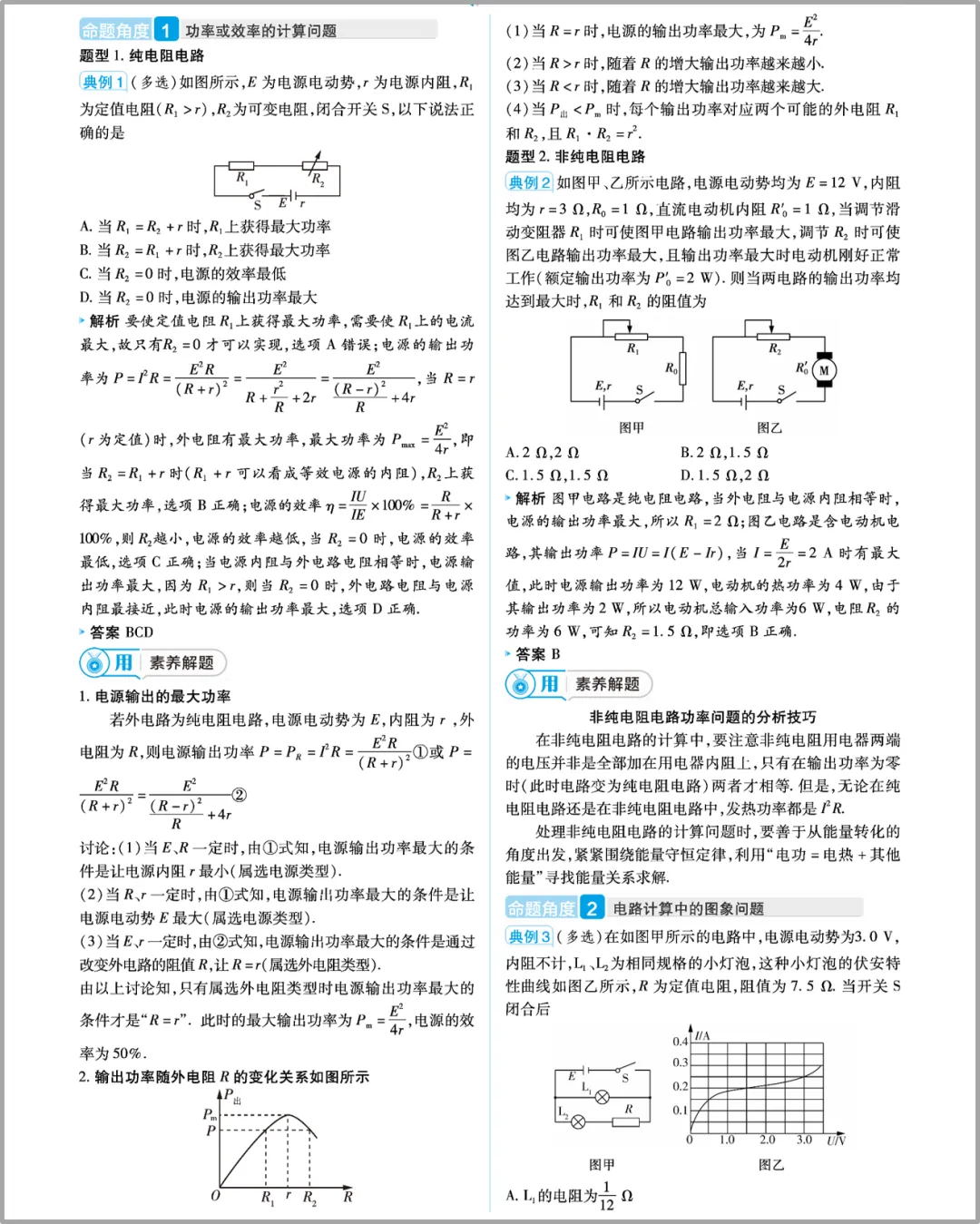

导线发热，这部分能量被耗散了。除了生热，没有任何实际用途。电源提供能量，一部分用来维持电器的正常运转，另一部分损耗不可避免。电路能量效率因此而来：有用功率和总功率的比值。

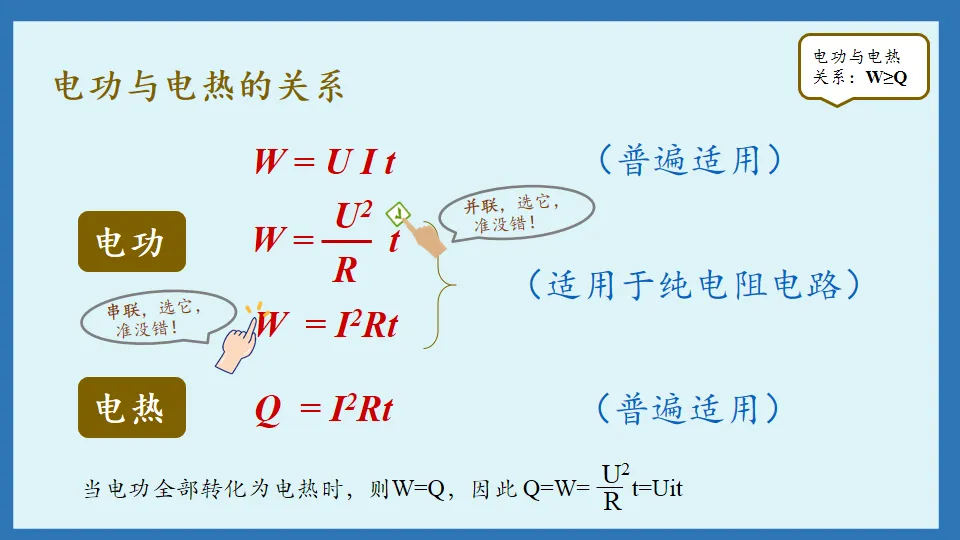

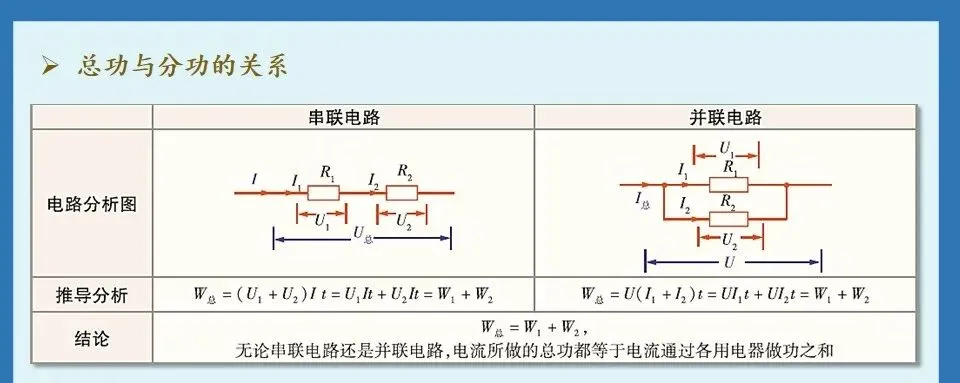

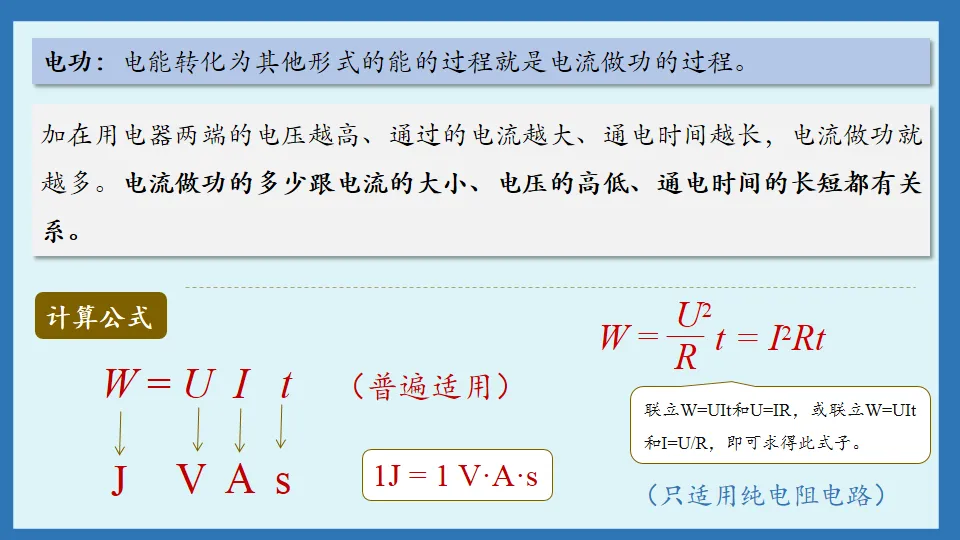

为了描述电源做功，我们认为，电源推动电荷在电路中移动，所做的功等于电荷量与电势差的乘积：W=Uq。
又因为电荷量 q=It，所以 W=UIt 。

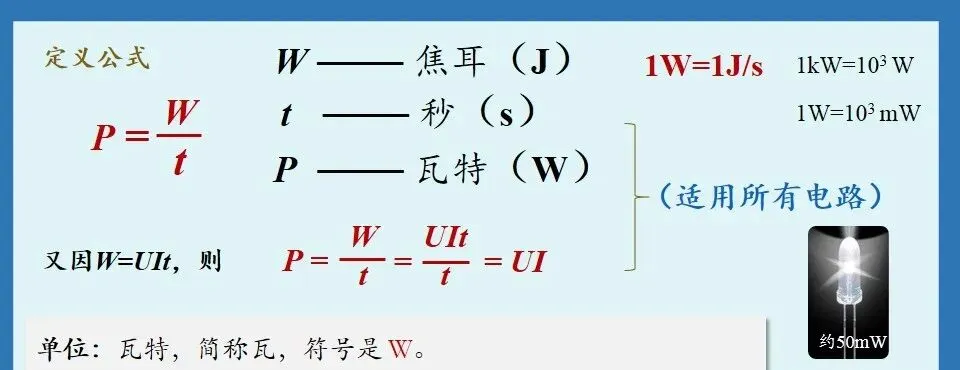

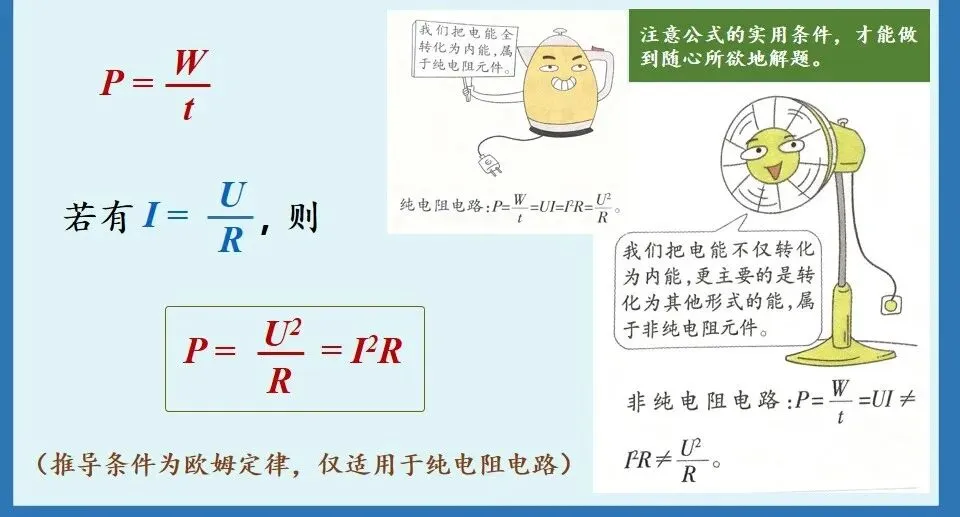

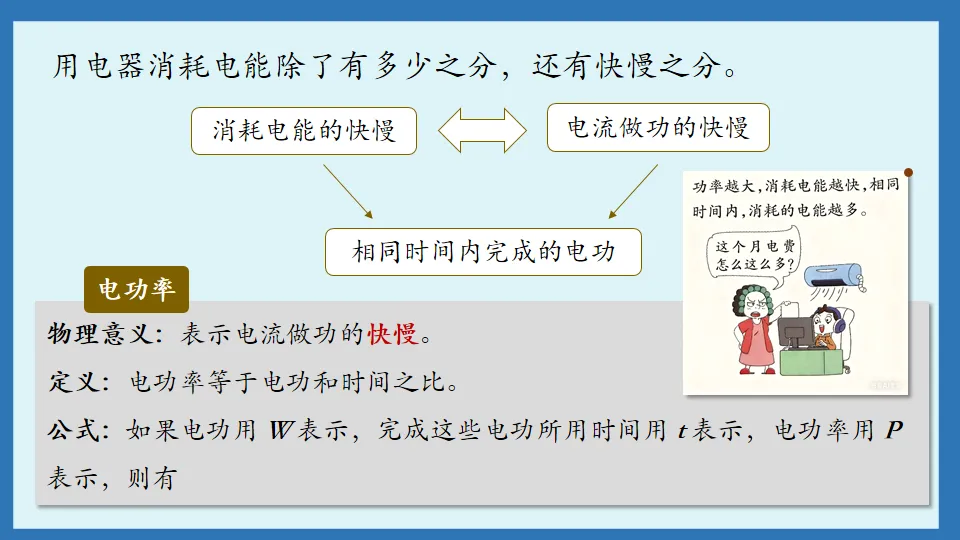

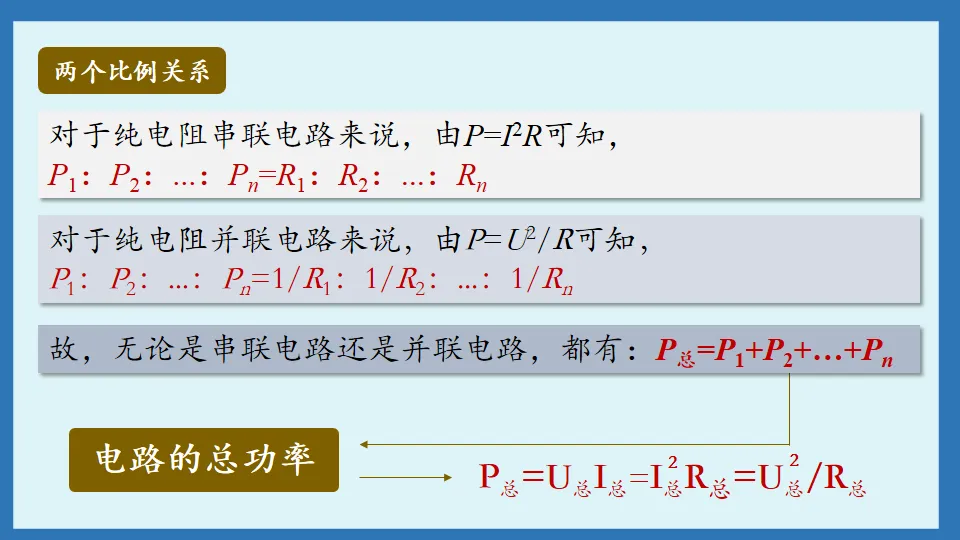

但做功的“快慢”也同样重要。电功率就是单位时间内电流所做的功。

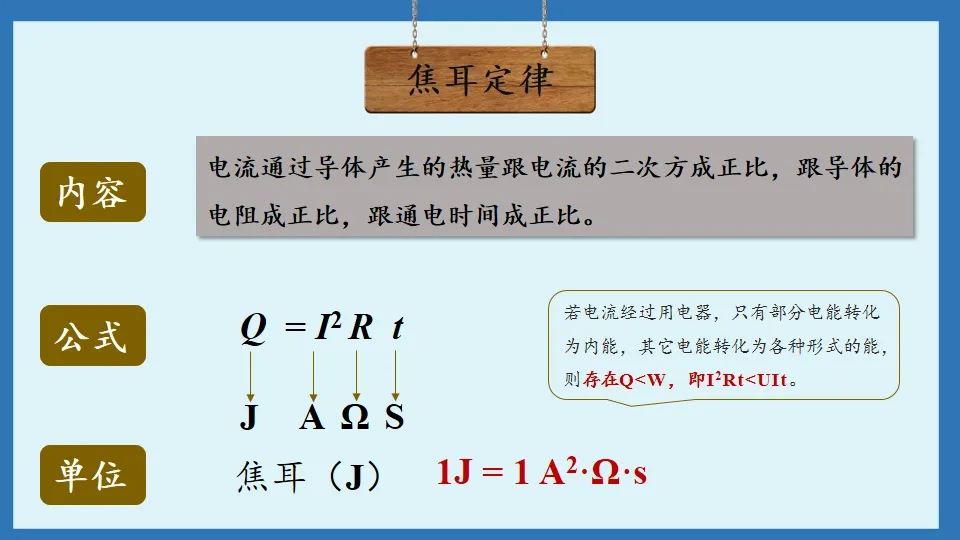

此处需要掌声欢迎焦耳上场。对，那位酿酒师——焦耳，他在 1840 年通过一系列精密的实验，测量了电流通过导体产生的热量。他发现：电流通过导体产生的热量，与电流的平方、导体的电阻、通电时间成正比。
焦耳的实验装置非常巧妙：他把电阻丝浸在水中，通电后测量水温的变化。通过精确测量水的质量和温升，他算出了电流产生的热量。这个实验为能量守恒定律提供了坚实的证据。
这里有个极容易混淆的点：
我们常听说“短路”。根据欧姆定律，如果在恒定电压下接入一段极低电阻（或用电线连接电源两端），瞬间会产生巨大的电流。电流将引发剧烈发热，可能烧毁电源、绝缘皮冒烟甚至引发火灾。这就是为什么家庭要装保险丝——用熔点较低的材料做成一小段电阻，一旦电流超过阈值，保险丝率先熔断，切断整个电路。
前面我们讨论了“外电路”的规律，但电源本身也有电阻——内阻 r。
电源内部的非静电力把电子从正极搬回负极，这个过程本身就需要克服内阻做功。所以，电源的总电动势 E 要分成两部分。

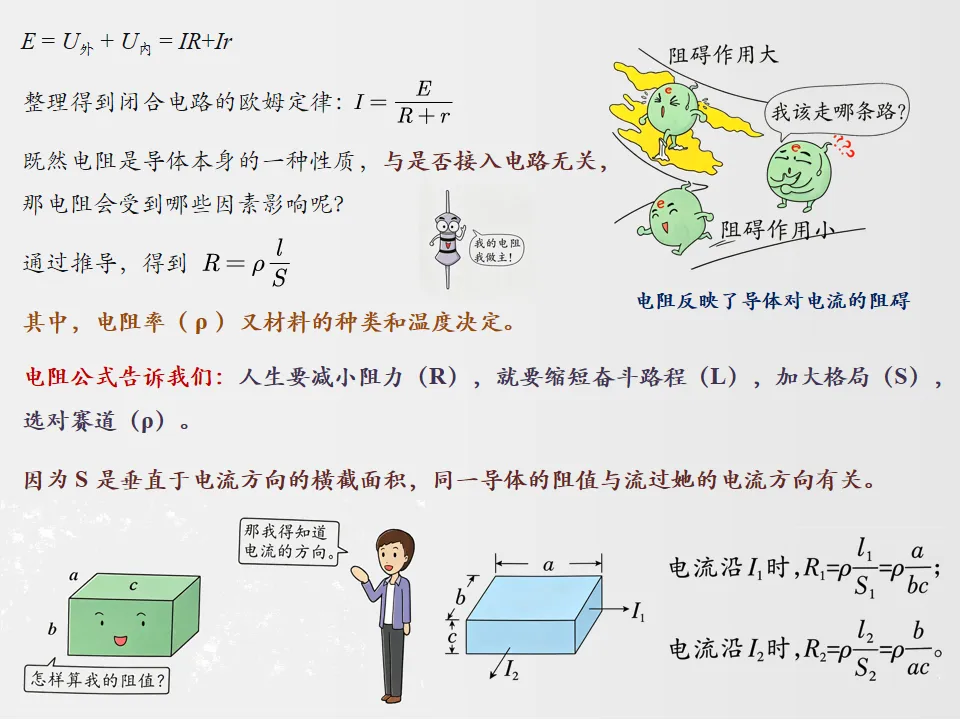

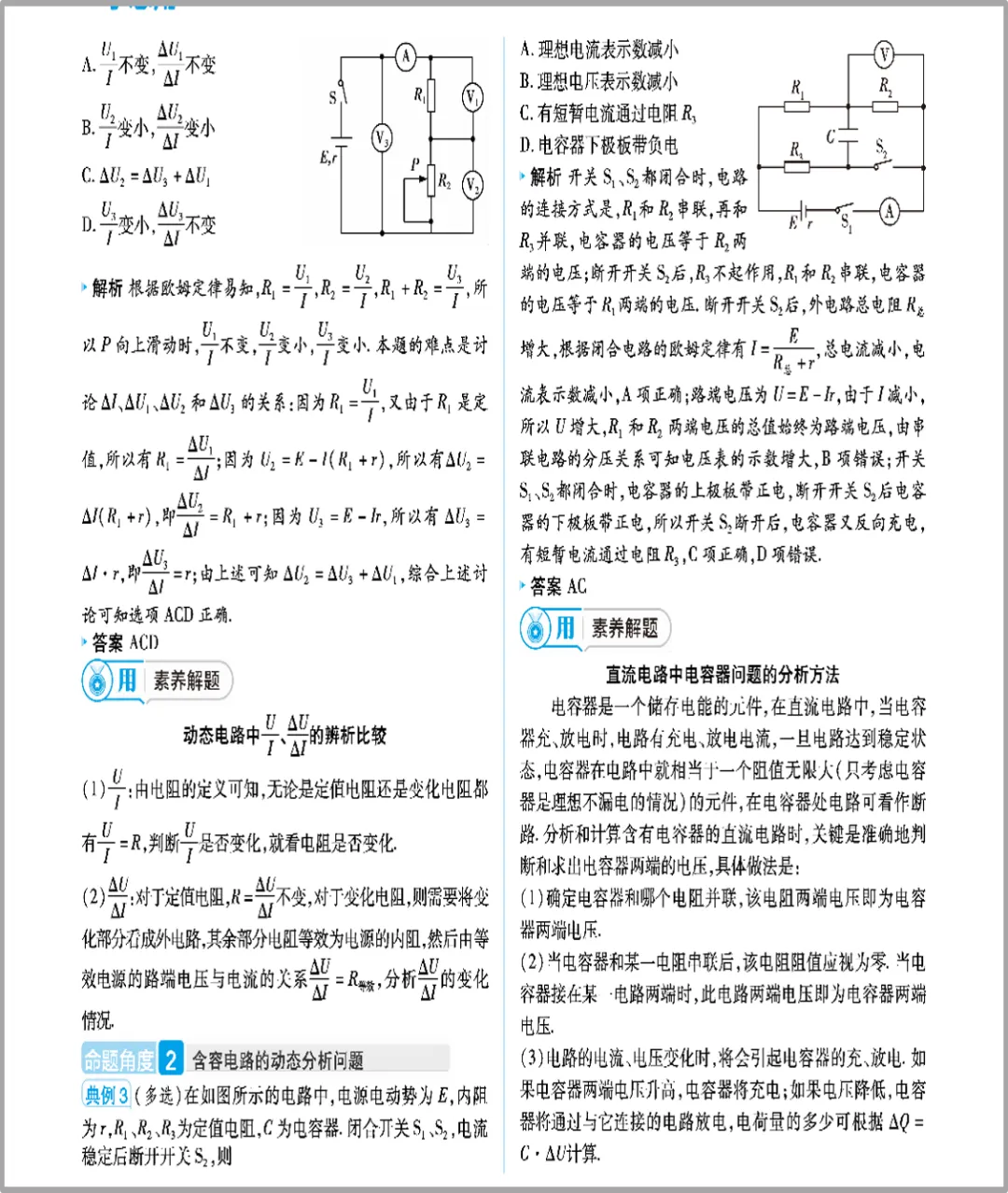

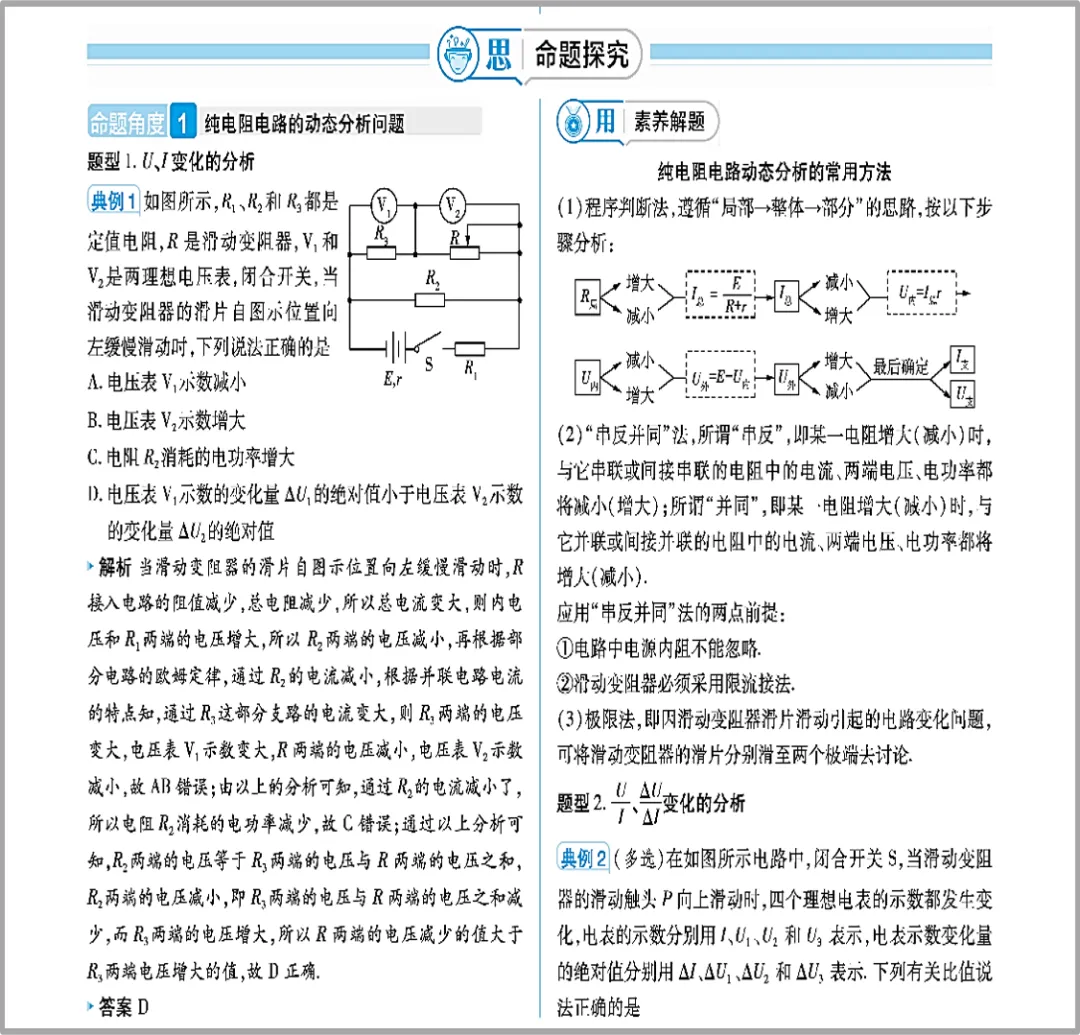

闭合电路欧姆定律告诉我们：电流不仅取决于外电阻R，还取决于电源内阻 r。当外电阻减小时，电流增大，内电压 Ir 随之增大，导致外电压（路端电压）减小。
式子还揭示了路端电压随负载变化的规律：
用一个生活实例来验证：夏天晚上用电高峰，家里灯光变暗——大量用电器并联接入，总外电阻减小，干路电流增大，输电线上的电压损失增大，到达家里的路端电压就降低了。

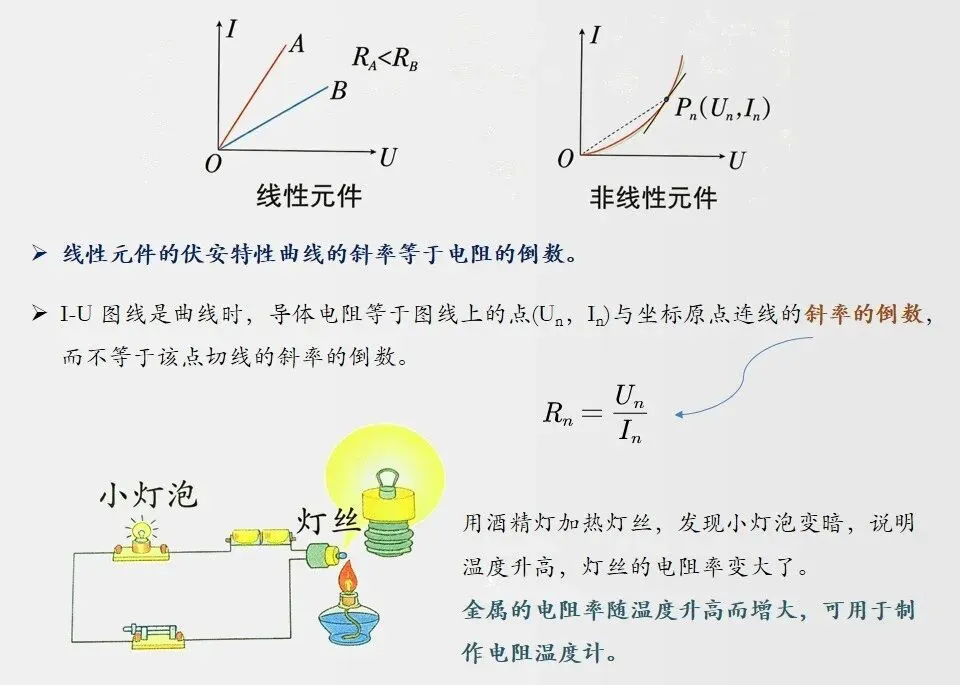

除了公式，我们还可以用图像来描述电压与电流的关系——伏安特性曲线，即 U−I 图像，从而“看见”电阻。
对于遵循欧姆定律的线性元件（如定值电阻），其U−I 图像是一条过原点的直线。
对于非线性元件（如小灯泡、二极管），其 U−I 图像是一条曲线。
伏安特性曲线的意义在于：它让我们不再将电阻看作一个“死”的常数，而是能“看见”电阻如何随电压、温度等条件变化。这是从“理想模型”走向“真实世界”的重要一步。
有了单个元件的规律，接下来要问：多个元件怎么连接？

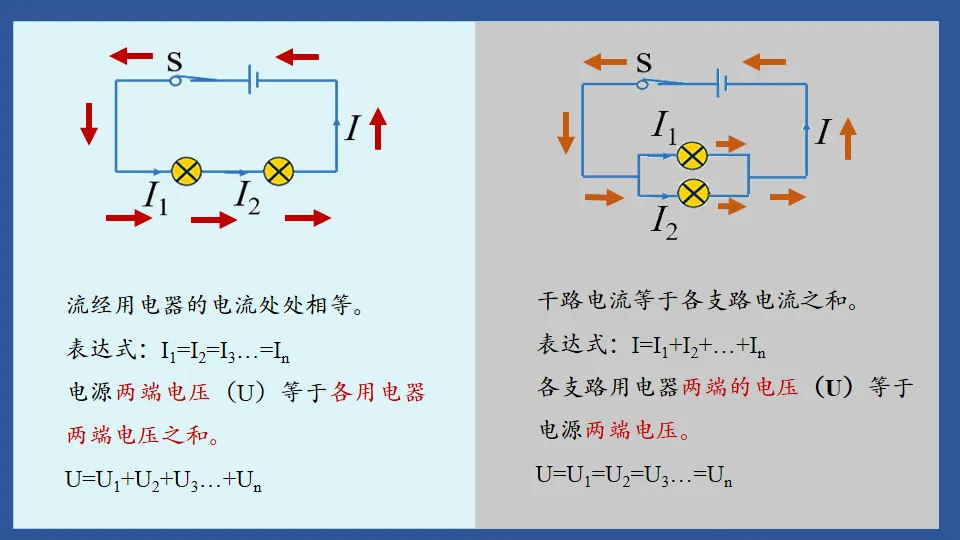

最基本的两种方式是串联和并联。

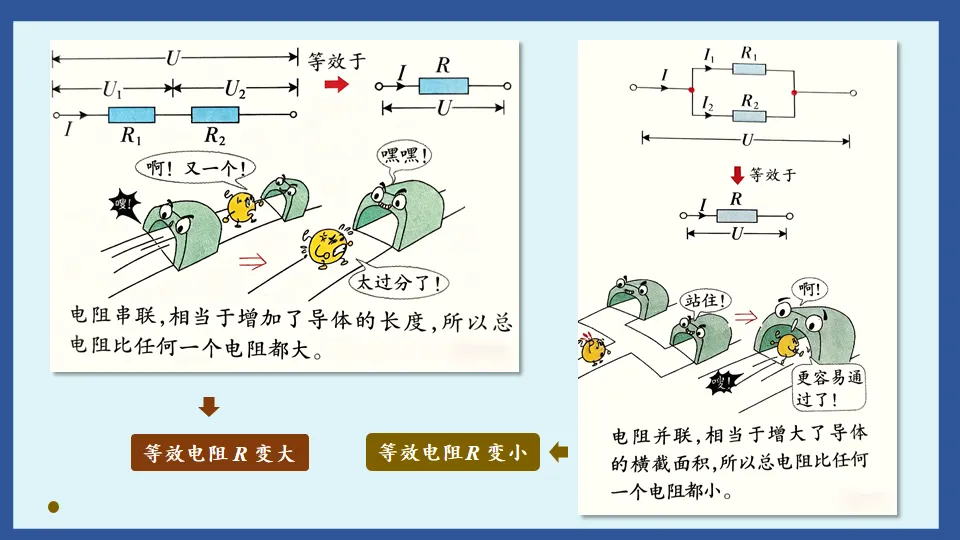

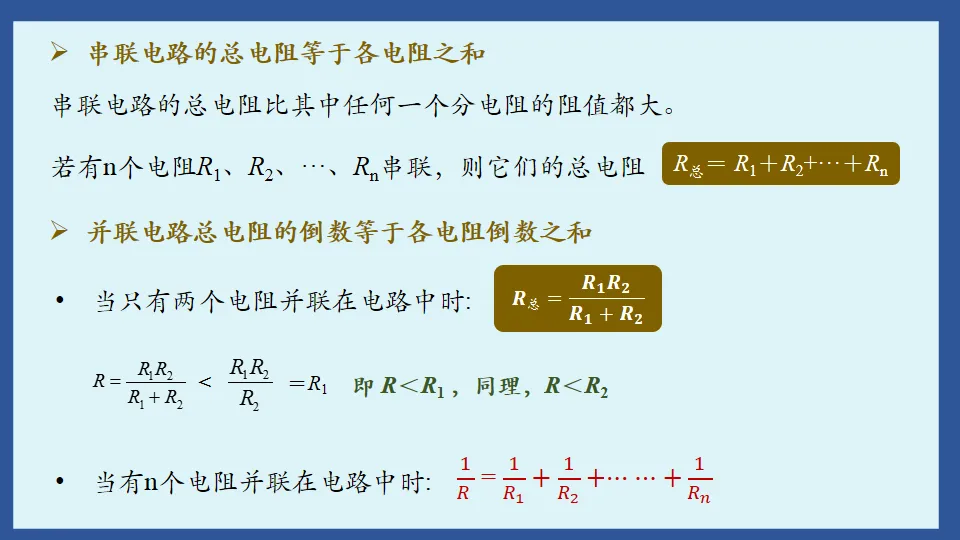

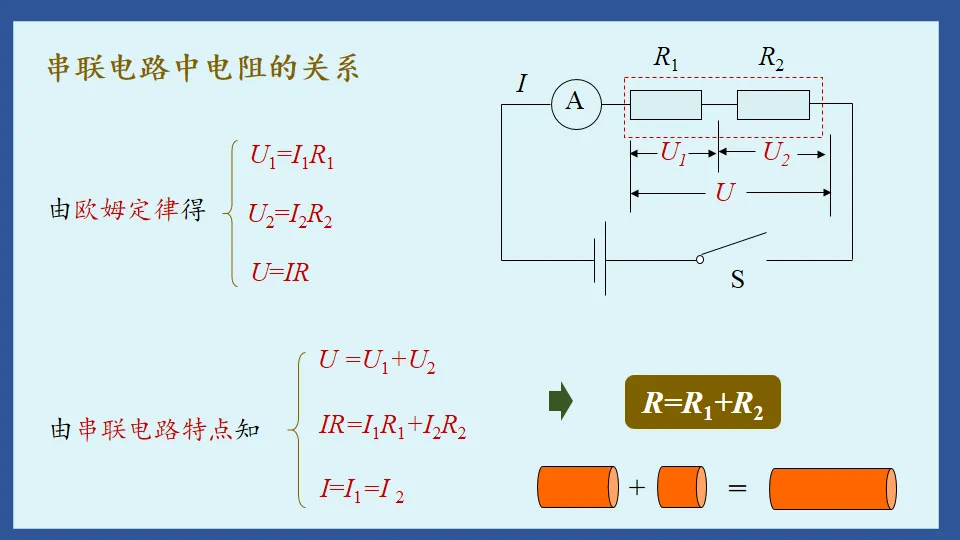

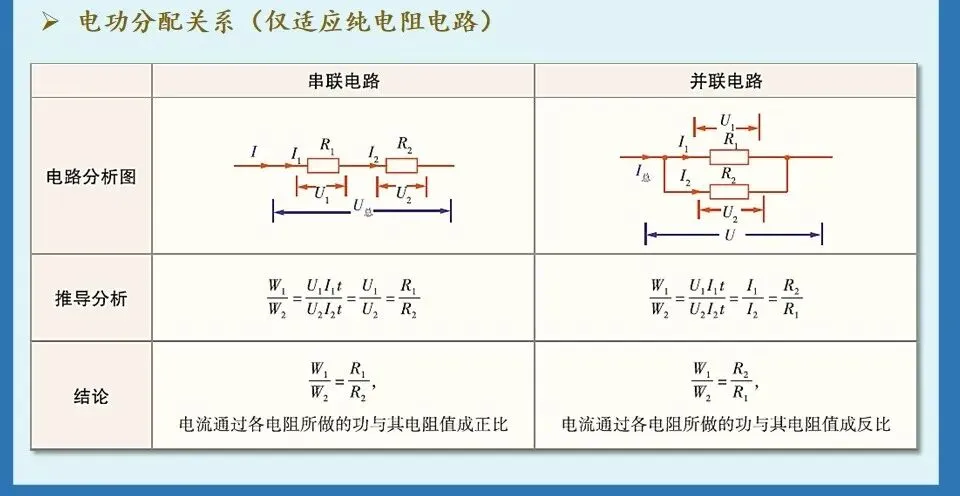

• 串联电路：电流只有一条路径，依次通过所有元件。根据电荷守恒，电流处处相等；根据能量守恒，总电压等于各部分电压之和。因为电压按电阻分配——就像分蛋糕，能力强的（电阻大）分得多，能力弱的（电阻小）分得少。

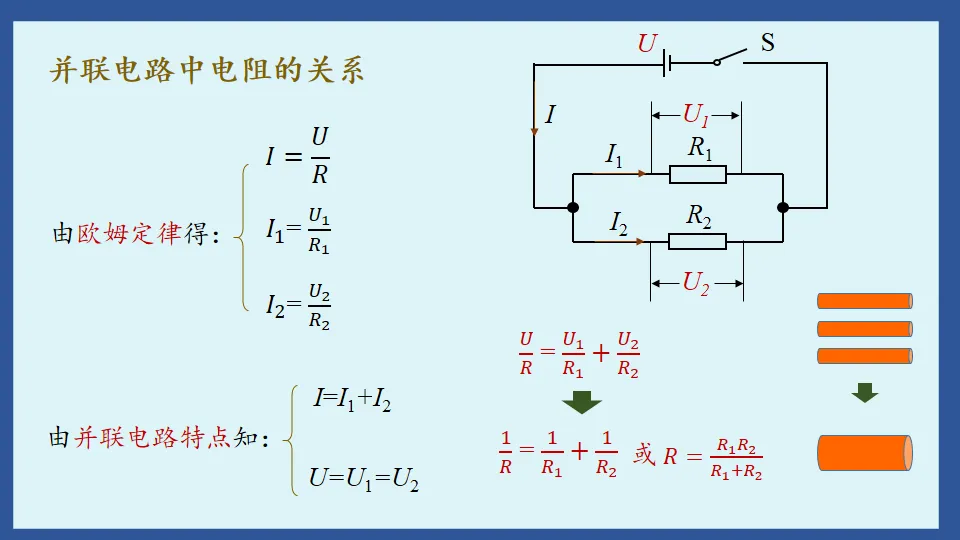

• 并联电路：电流有多条路径，各支路两端电压相同。根据能量守恒，电压处处相等；根据电荷守恒，总电流等于各支路电流之和。

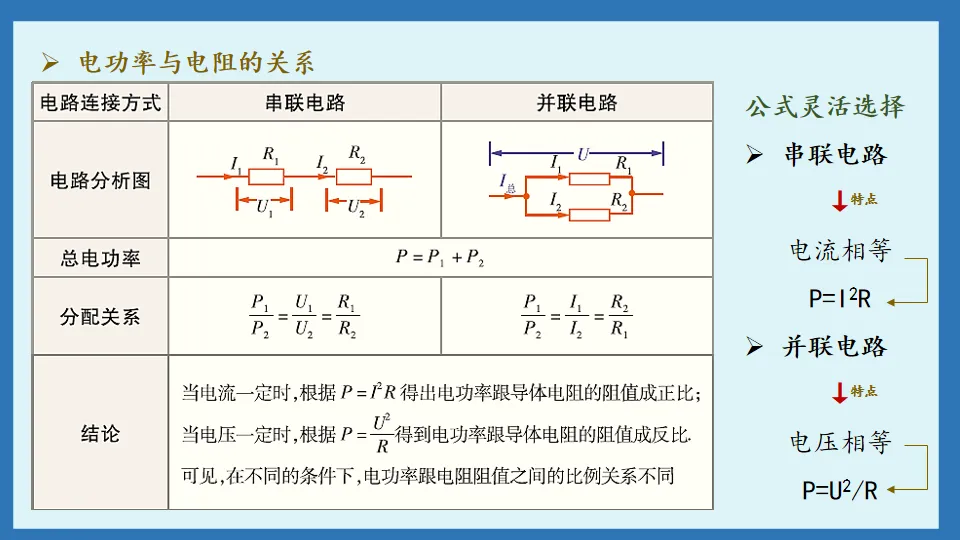

串联分压、并联分流——是电路连接中最基础的两个规律。它们不是凭空规定的，而是电荷守恒和能量守恒的直接推论。

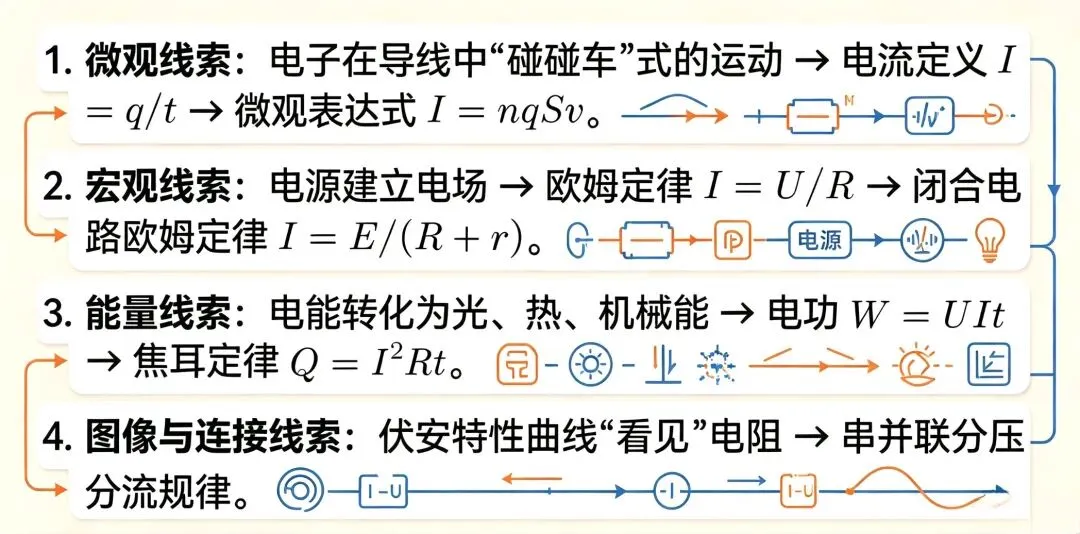

高中电路的核心，在于重新理解四条线索：
这四条线索，就是“电路及其应用”的全部骨架。
