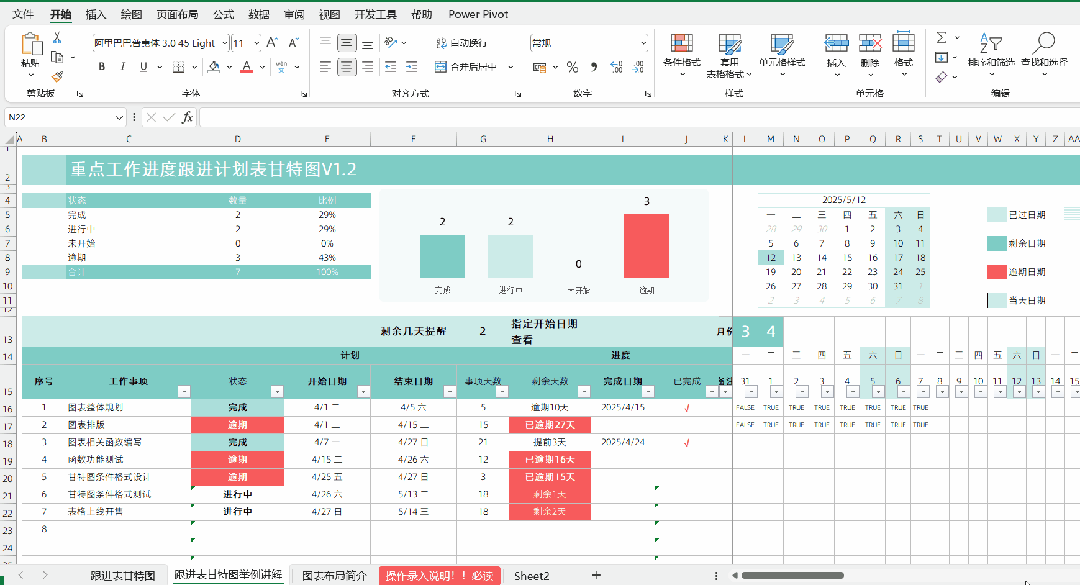

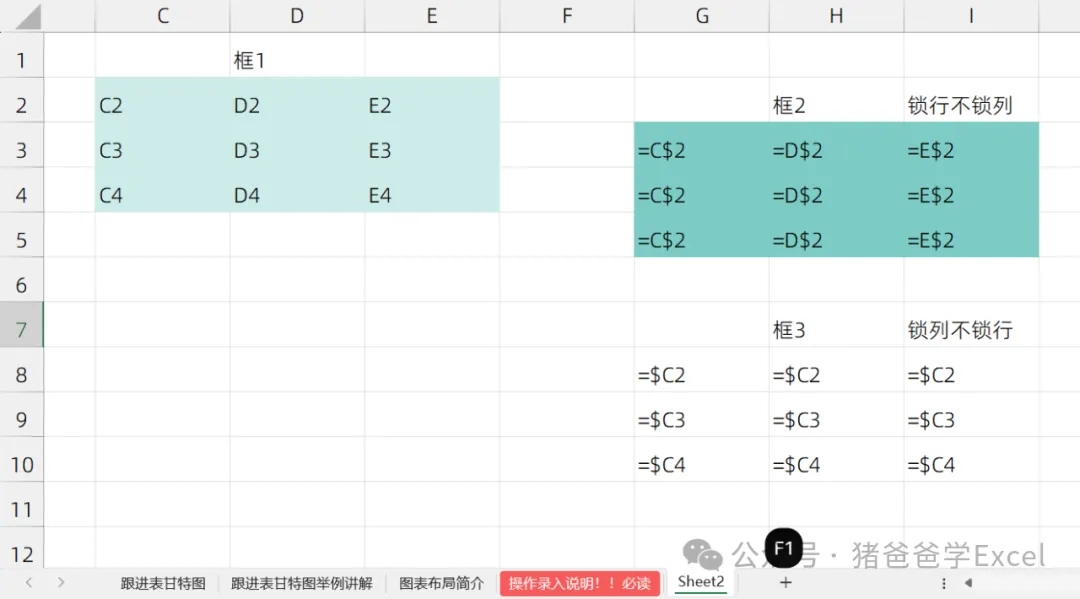

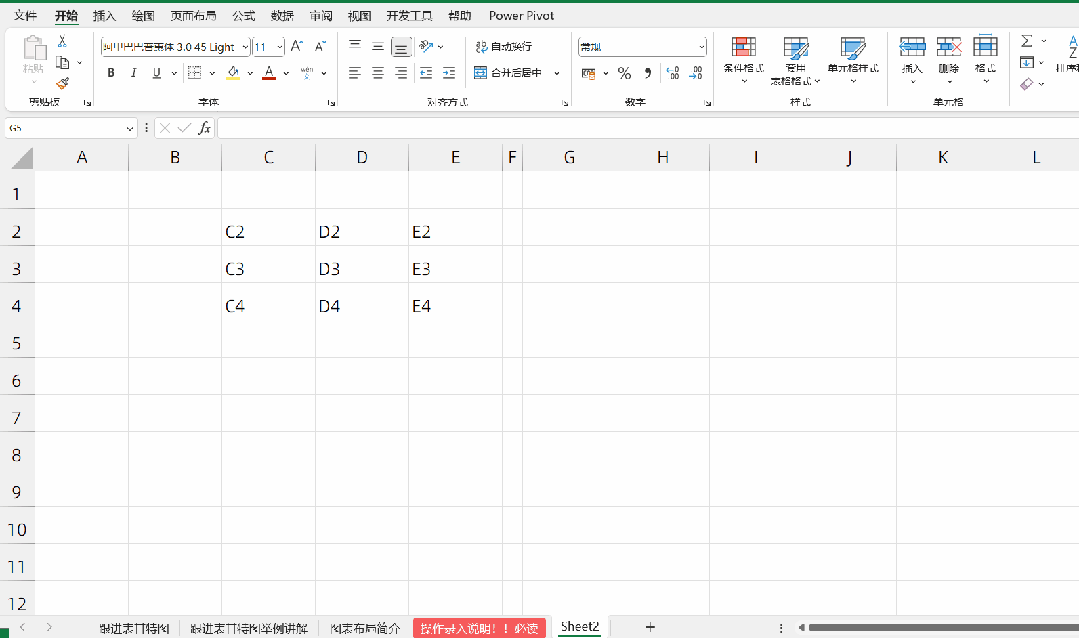

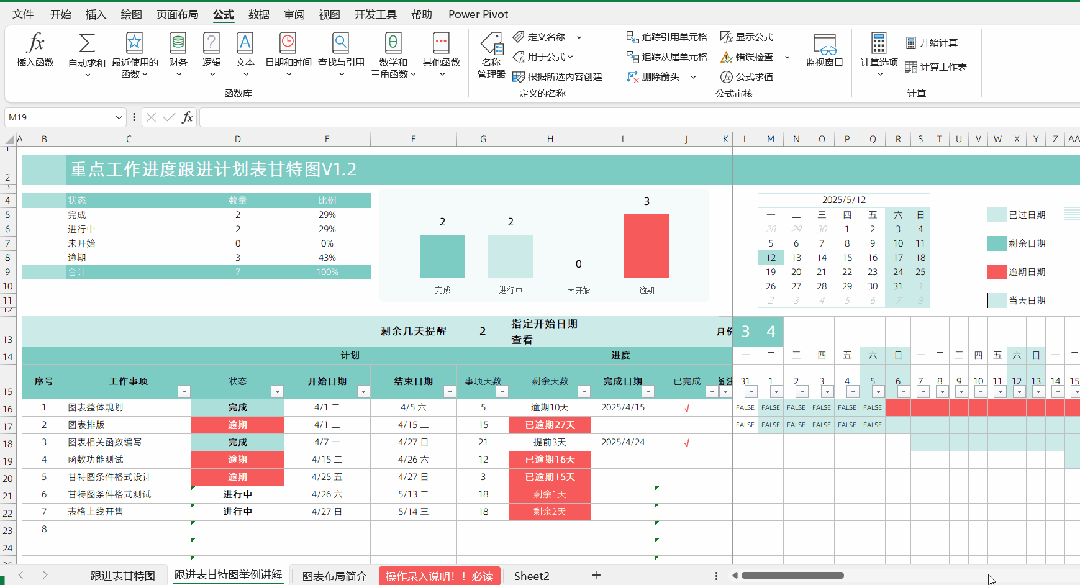

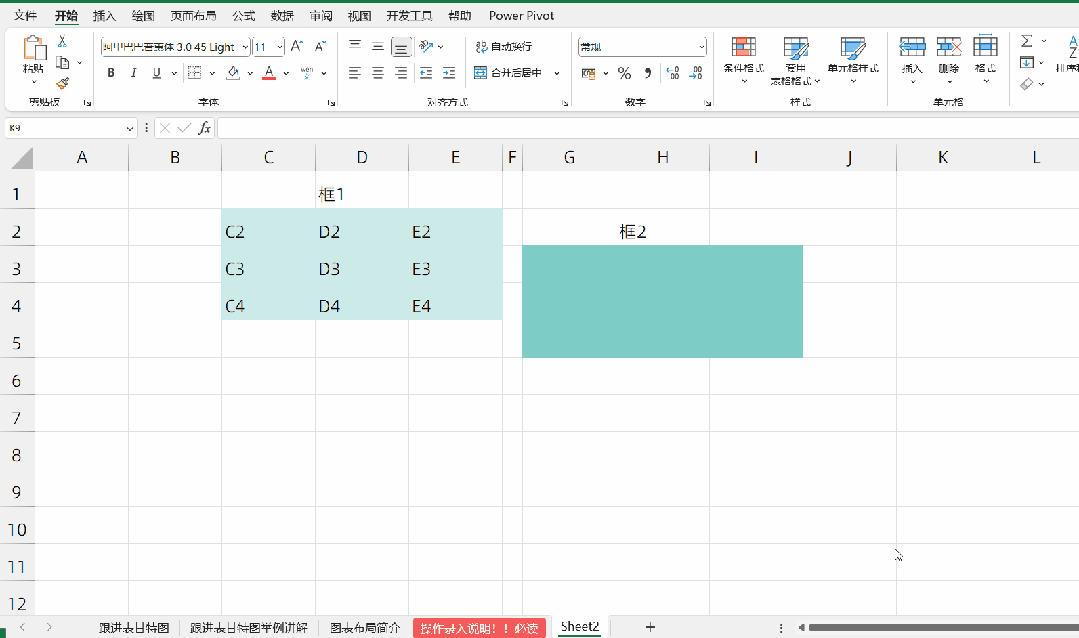

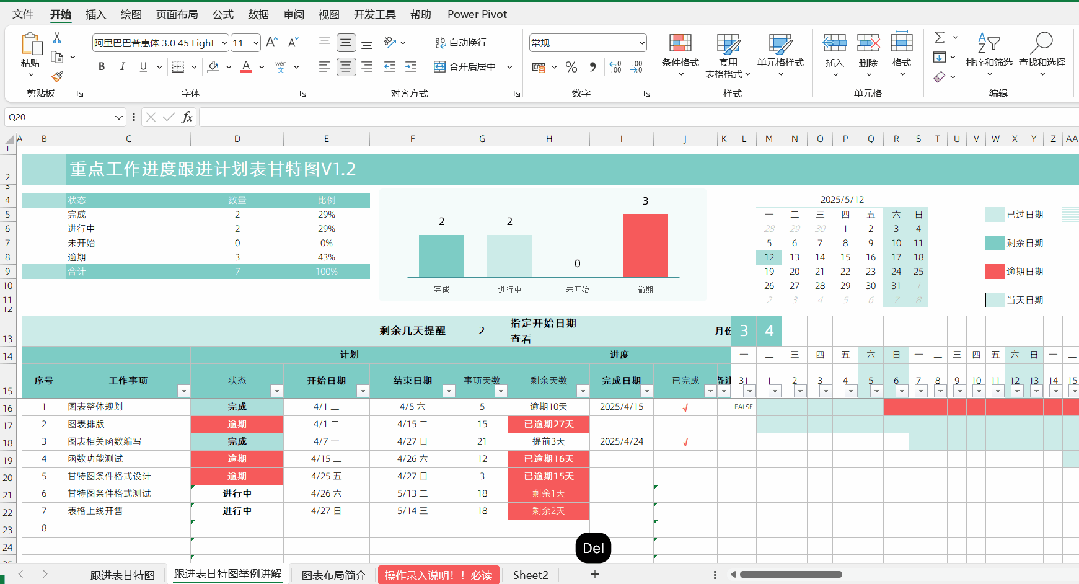

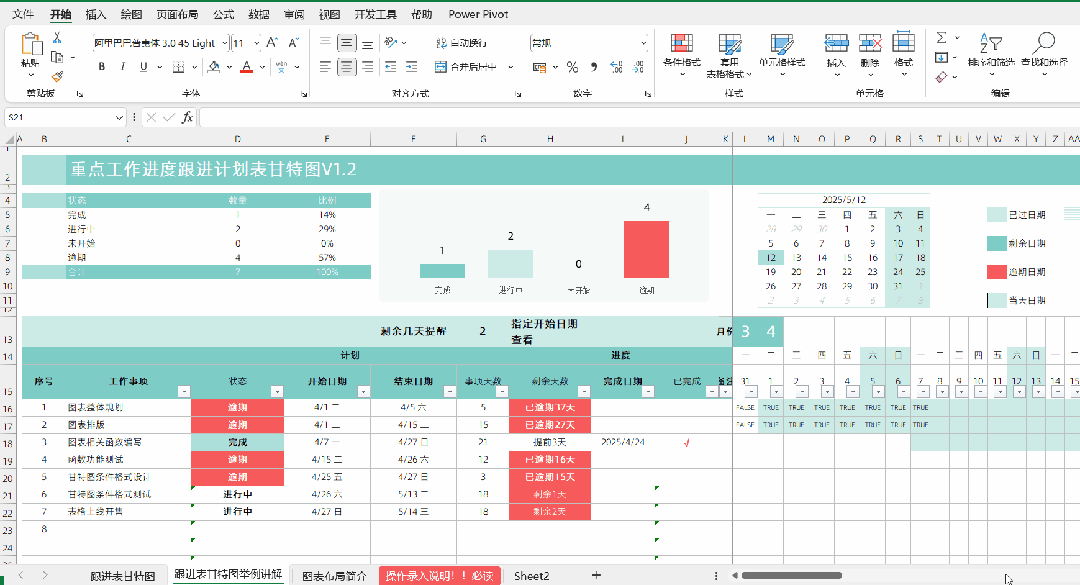

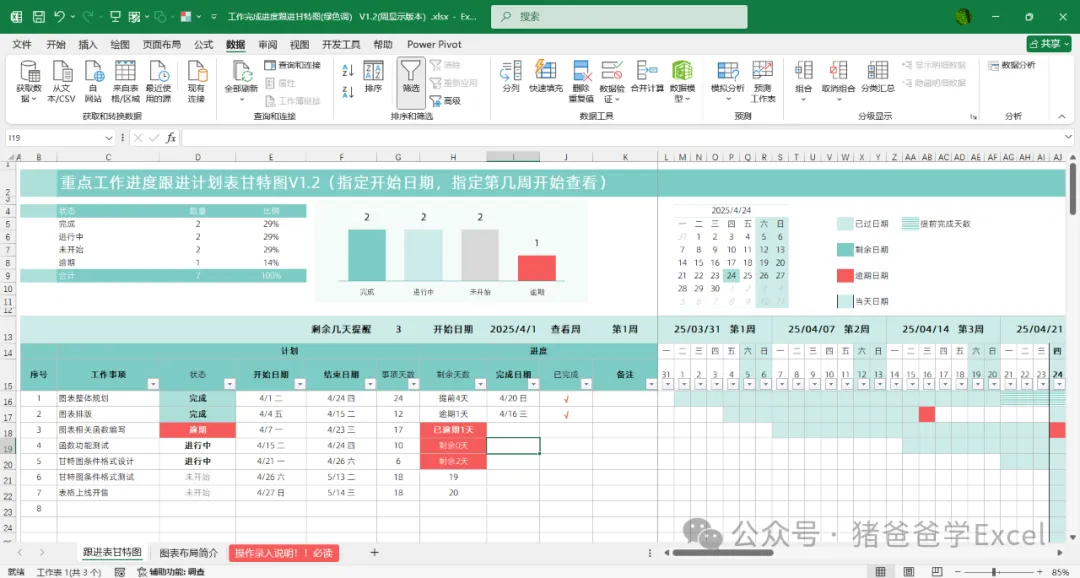

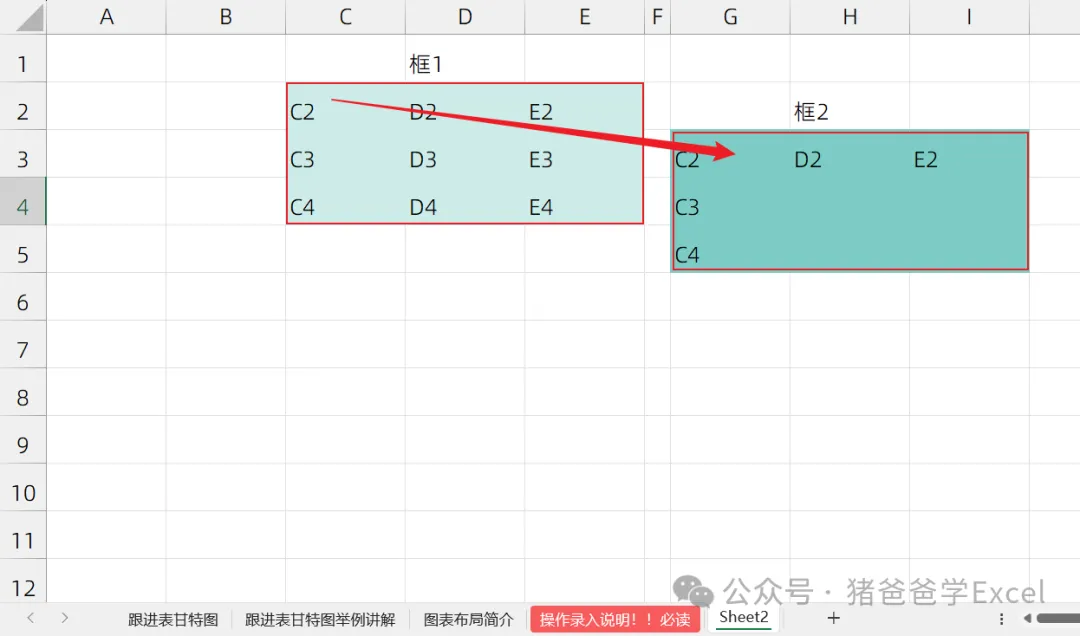

Excel条件格式制作甘特图原理讲解-制作甘特图必备技能这一节是猪爸爸学excel之条件格式制作甘特图讲解手机浏览看动图看不清楚的，可以尝试手机打横，变成横屏来浏览哈，相对效果会好些。最近有偿分享了一款工作事项\计划完成进度跟进甘特图表格模板，大受小伙伴们的支持与喜爱。当然，也有不少小伙伴咨询条件格式究竟要怎么设置，为什么自己尝试制作的时候，总是出错，完全和设想的不一样呢？？它怎么就不听话呢？当前已经更新至V1.3版本，有兴趣要模板的小伙伴可以直接戳这里。别急，今天，我们就用模板举例，一步一步的来给小伙伴们讲解清楚。不多废话，现在就开始。温馨提示，如果你对这3种引用方式很熟悉，那么可以直接跳转至第2步。来来，课代表，先将这个资料发下去，在开始拆解制作之前，我们要先来了解这几个知识点，当你懂得了这3个知识点之后，你才有可能编写出一条正确的函数公式用于条件格式。当复制公式到其他单元格时，Excel保持从属单元格与引用单元格的相对位置不变，称之为相对比用。看不懂对吧？看不懂就对了，我们用大白话配合动图来解释下。例如，我们在G3单元格输入公式=C2，那么，当公式向下复制时，就会依次变成=C3、=C4这样子，而如果向右复制时，会依次变成=D2、=E2这样子。你也可以这么理解，我简单的将这2个部分画2个框，那么，当向下，向右拖动复制公式时，这个相对引用，就是将框1这部分，按各自位置，整体的移动到了框2上（例如C2右边一格是D2，那么G3右边一格是谁？对了，是H3，所以H3的公式就是=D2了）。这就是相对引用了。当复制公式到其他单元格时，保持公式所引用的单元格绝对位置不变。现在，我在G3单元格输入公式=$C$2，这个可以通选中单元格，按下快捷键F4来快速切换引用方式。那么，就等于将C2单元格“焊死”，不管我如何复制公式，其他单元格都引用的是C2单元格。它就好像是东大产的一颗精准的制导导弹，我和G3单元格说了，就是要指向C2单元格，那么，不管公式怎么拖动，它都是精准的引用C2单元格，不会有任何的目标偏移变化。当你能够理解相对引用与绝对引用之后，混合引用就比较好理解了。如图所示，当列不加“$”符号，而行加了“$”符号时，也就是G3单元格公式为=C$2，则是锁行不锁列，这个就是歪国产的不那么准确的导弹了，它知道，你要引用C2目标，那么当你在G3单元格向下复制公式时，这个时候，列是没有变化的，它返回的结果就都是=C$2，但是当你在G3单元格向右复制公式时，列发生变化了，它也就傻傻的，将对应列也给变化了，因为列前边没有锁死，它也就自作聪明的将列也跟着改变了，结果H3单元格公式就变成了=D$2，而I3单元格公式就变成了=E$2。如果这么讲解，你还是不大能理解的话，那么，建议打开表格，office或者WPS都行，自己尝试这3种引用都对着练习下，熟悉下哈。好了，当你能够理解这3个引用的不同之处并熟练应用之后，我们就可以开始来编写公式应用到条件格式中制作甘特图了。这里，还要继续先啰嗦几句很重要的问题，【条件格式】-【新建规则】-【使用公式确定要设置格式的单元格】，这些公式究竟是怎么使用法呢？我们其实可以简单的理解为，对于要应用条件格式的指定区域范围，所有单元格都填充我们设置的公式（相当于你在一个单元格写好了公式之后，这条公式要复制到指定区域的所有单元格中，而这个时候，公式中涉及到的单元格的3种引用方式，就很重要了，引用对了，公式才是对的公式，那样子，才能返回我们想要的效果），当对应单元格的公式为真时，则应用预设的格式，如果不为真，则不应用。现在，我们以本例甘特图中的第一个状态【已过日期】为例，【已过日期】在本例中代表的是什么意思，它的意思就是，对该事项，以【开始日期】为起点，一直到今天为止（不包含今天），就是该事项已经过去的日期段，那么，我们要为该日期段涂上对应颜色（当然，实际情况中，你还要考虑计划结束日期以及实际的完成日期）。所以最终它的公式是=AND(L$15<$M$4,L$15>=$E16,L$15<=MIN($F16,$I16),$C16<>"")当然这里呢，为了演示的简化，不综合考虑其他的情况，我们可以将公式简化为=AND(L$15<$M$4,L$15>=$E16)，这里M4单元格是今天的日期哈。那么，现在我们来考虑，对于L16单元格，对应的2个公式就是L15<M4，也就是L15这个日期要小于今天的日期；且L15>=E16，也就是L15这个日期要大于或等于计划开始日期E16，当这2个条件都符合时，则填充颜色，所以合并起来的公式就是=AND(L15<M4,L15>=E16)，现在，我们尝试将这个公式向右，再向下拖动。M16单元格的公式变成了=AND(M15<N4,M15>=F16)，而实际上，M16单元格，应该是M15<M4（今天日期）且M15>=E16（计划开始日期）才对的。而L17单元格的公式=AND(L16<M5,L16>=E17)，实际上，应该是L15<M4（今天日期）且L15>=E17（计划开始日期）才对。发现规律了么？L15、M15、N15这一行的单元格，不管公式怎么复制，都应该是第15行的单元格来对比，也就是说，它的列可以发生变化，而行不能发生变化，那么，答案就应该是？？对了，就应该是L$15了，这样子，才能起到锁行不锁列的效果。公式就应该改成=AND(L$15<M4, L$15>=E16)了。接下来，M4这个单元格，所有的单元格，是不是都要和M4这个今天日期做对比，不管公式复制到哪个单元格，它都要保持不对，对吧？所以，M4要怎么改？？答案是？？没错，就是变成$M$4，要用绝对引用，所以，公式就改成了=AND(L$15<$M$4, L$15>=E16)最后，对于计划开始日期，当是第16行时，则要一直是E16，而当是第17行时，则要一直是E17，所以，它应该是？？行可以变，而列不能变，那么，就是“半焊死”状态了，所以，它就要改成？？对了，没错，就是$E16，这样子，公式向右复制，就还是$E16，而向下复制时，就对应变成了$E17、$E18这样子。终于，我们要写的正确公式，就是=AND(L$15<$M$4,L$15>=$E16)，现在，我们尝试将这个公式向右向下复制。来看看是否正确。现在，可以看到，符合条件的单元格，返回的结果就是true，也就是说明我们的公式正确了。选中L16单元格，在【开始】-【条件格式】-【新建规则】，在弹出的窗口，点击选择【使用公式确定要设置格式的单元格】。再将该规则应用的范围，从L16开始，扩展范围（注意，我们写的公式，是以L16为基点来编写的，所以应用的范围，也应该是以L16这个基点开始，向右向下扩展）。可以看到，想要的甘特图样式，就出现了。当然，继续测试一下，我们尝试修改17行的计划开始日期看看。当然，这个现在只是2个条件，在该表格中，实际上还要再考虑其他因素，所以，实际的公式就会比这个再复杂一些，但是，只要你能理解了这些内容，再加上你能够整理出你制作这些甘特图状态所需要的逻辑条件，再将逻辑条件转化成对应公式，那么，你就也可以制作出一款精美的甘特图模板了。都看到这了，动动小手，点个小爱心【推荐】，再给个大拇指点赞~~谢谢大家~~
大脑：恩，看懂了~
手：你说啥？鼠标要点哪里？要怎么点击？
光看不练，上阵头晕，大家多多练习下，才能真正掌握哦~~
今天的分享就到这里，大家生活愉快~~
