框架梁钢筋定位,中建管理标准丨可下载

划分主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎。

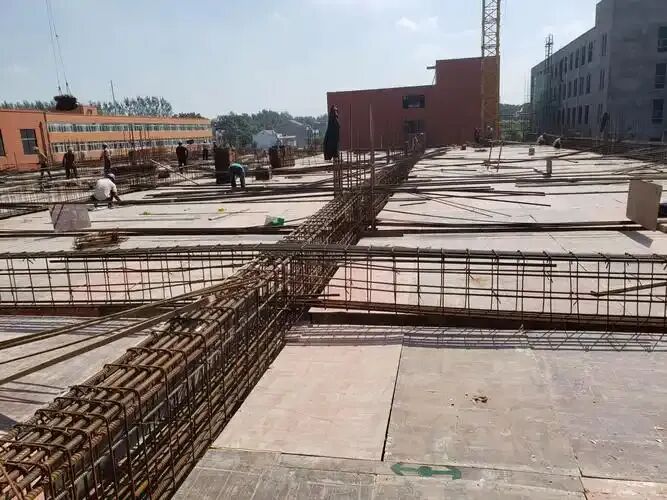

1、两向钢筋交叉时，基础底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向下部主筋之下；次梁上下主筋置于主梁上下主筋之上；框架连梁的上下主筋置于框架主梁的上下主筋之上；当梁与柱或墙侧平时，梁该侧主筋置于柱或墙竖向纵筋之内。

2、主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用 Φ25 短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。

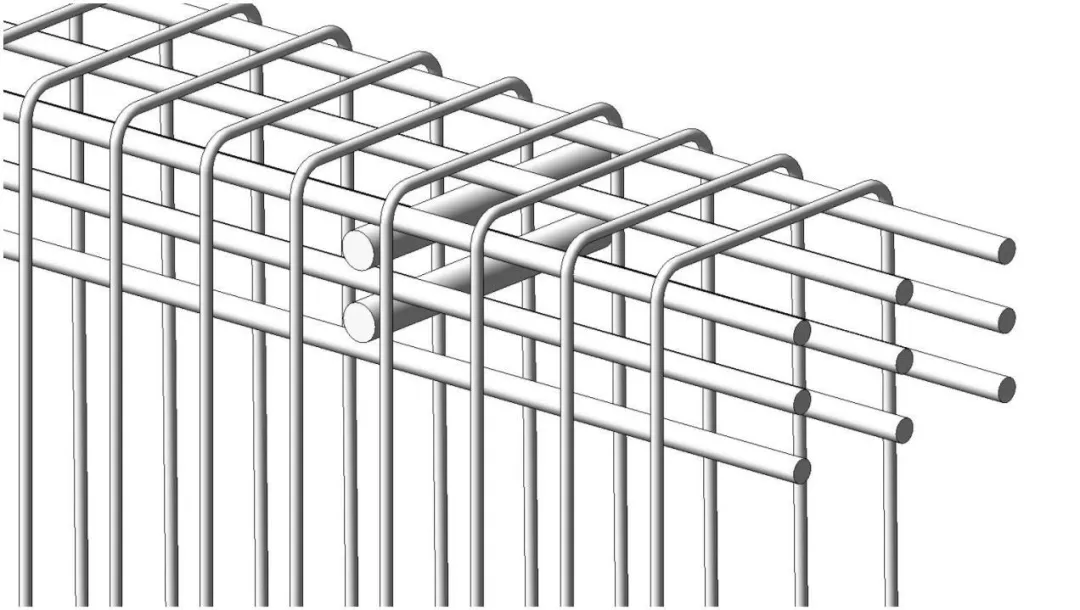

钢筋分层垫示意图

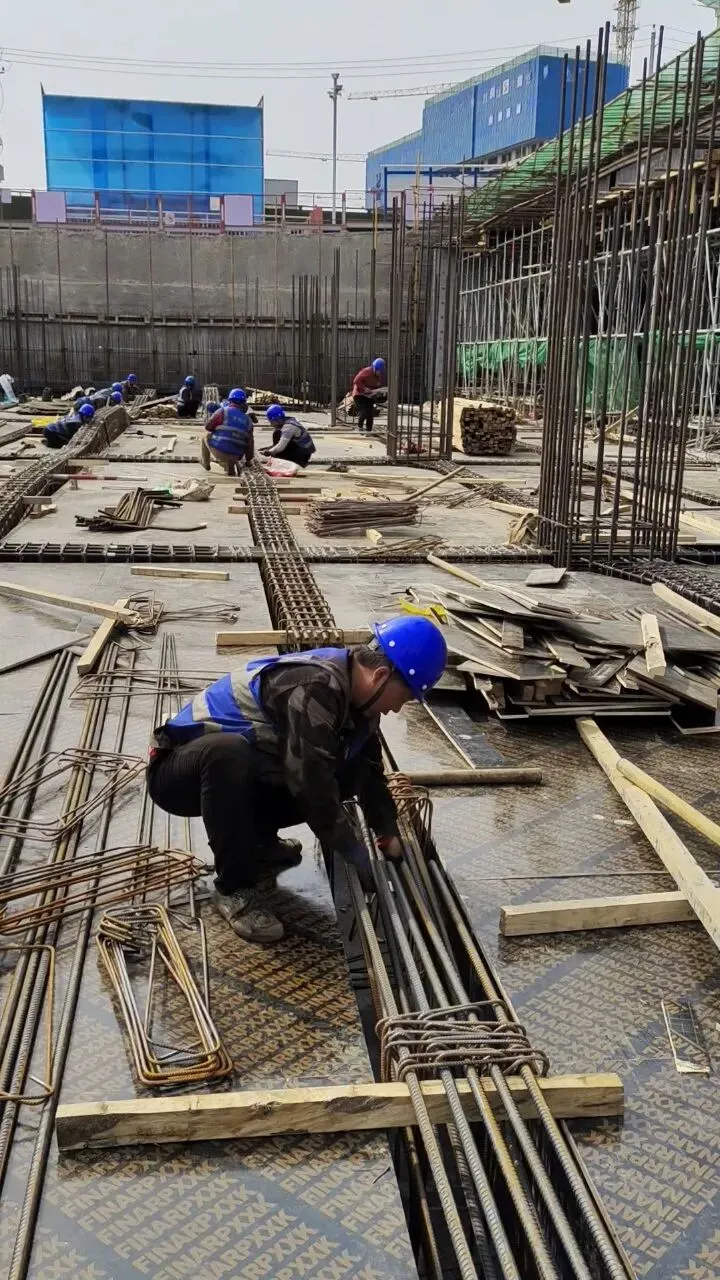

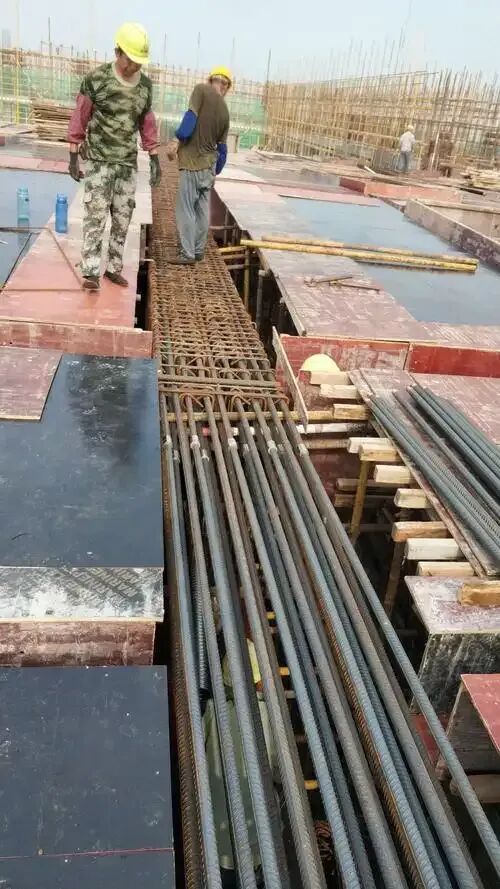

框架梁钢筋应在梁侧进行绑扎，不宜先合模后将框架梁钢筋架起绑扎。【但现场大部分梁都是架起来绑扎，然后再落下去】

梁腹板高度≥600mm 时，预留一侧梁侧模，待梁钢筋绑扎完成后再进行安装加固。

三、质量要求

纵向受力钢筋偏差不超过 10mm，排距偏差不超过 5mm。
