2019 年辽宁省辽阳市中考物理试卷
一、选择题（本题共12 小题，共28 分．1-8 题为单选题，每题2 分：9-12 题为多选题，每题3 分，
漏选得2 分，错选得0 分）
1．（2 分）下列厨房中的估测数据最接近实际的是（ ）
A．一个鸡蛋的质量约为0.5kg
B．刚烧开的水温度约为100℃
C．电冰箱的电功率约为1000W
D．菜刀刀刃的厚度约为0.5cm

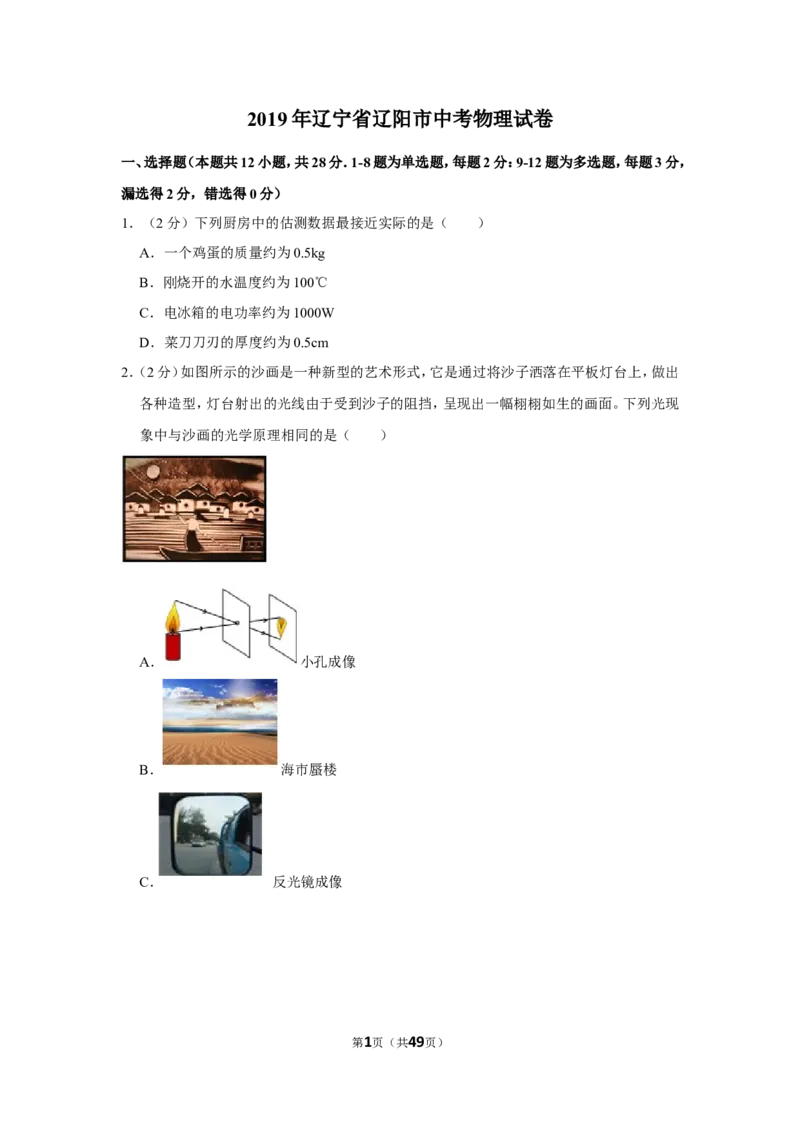

2．（2 分）如图所示的沙画是一种新型的艺术形式，它是通过将沙子洒落在平板灯台上，做出
各种造型，灯台射出的光线由于受到沙子的阻挡，呈现出一幅栩栩如生的画面。下列光现
象中与沙画的光学原理相同的是（ ）
A．
小孔成像
B．
海市蜃楼
C．
反光镜成像
第1页（共49页）

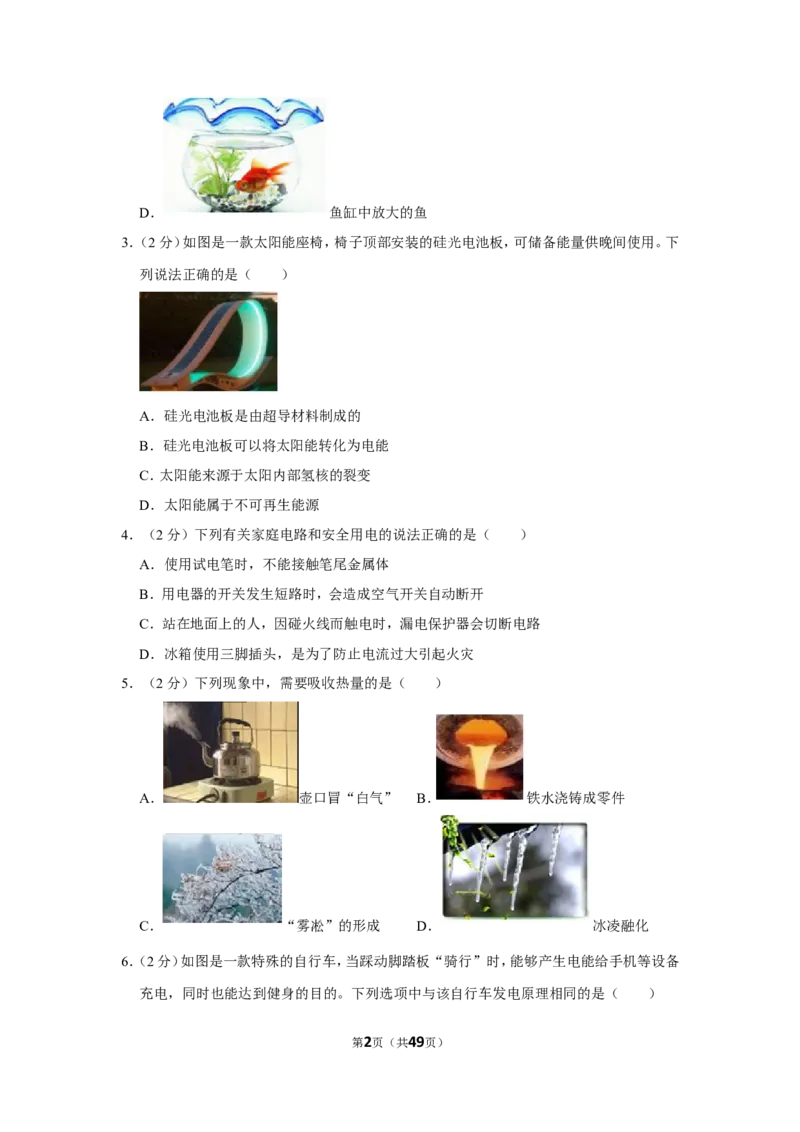

D．
鱼缸中放大的鱼
3．（2 分）如图是一款太阳能座椅，椅子顶部安装的硅光电池板，可储备能量供晚间使用。下
列说法正确的是（ ）
A．硅光电池板是由超导材料制成的
B．硅光电池板可以将太阳能转化为电能
C．太阳能来源于太阳内部氢核的裂变
D．太阳能属于不可再生能源
4．（2 分）下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用试电笔时，不能接触笔尾金属体
B．用电器的开关发生短路时，会造成空气开关自动断开
C．站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D．冰箱使用三脚插头，是为了防止电流过大引起火灾
5．（2 分）下列现象中，需要吸收热量的是（ ）
A．
壶口冒“白气”
B．
铁水浇铸成零件
C．
“雾凇”的形成
D．
冰凌融化
6．（2 分）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备
充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（ ）
第2页（共49页）

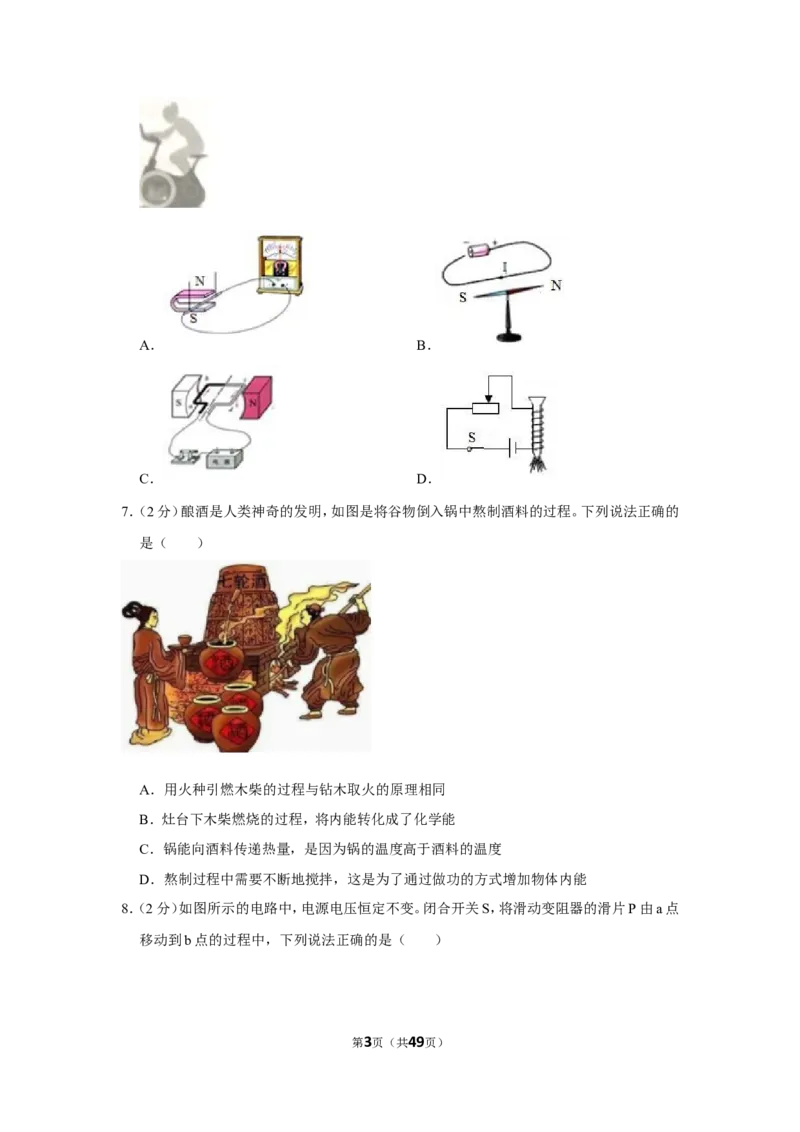

A．
B．
C．
D．
7．（2 分）酿酒是人类神奇的发明，如图是将谷物倒入锅中熬制酒料的过程。下列说法正确的
是（ ）
A．用火种引燃木柴的过程与钻木取火的原理相同
B．灶台下木柴燃烧的过程，将内能转化成了化学能
C．锅能向酒料传递热量，是因为锅的温度高于酒料的温度
D．熬制过程中需要不断地搅拌，这是为了通过做功的方式增加物体内能
8．（2 分）如图所示的电路中，电源电压恒定不变。闭合开关S，将滑动变阻器的滑片P 由a 点
移动到b 点的过程中，下列说法正确的是（ ）
第3页（共49页）
A．电压表V2的示数将变小
B．灯泡的亮度始终保持不变
C．电流表A1的示数与电流表A2的示数始终相等
D．电压表V1的示数与电流表A3的示数比值将变大
9．（3 分）如图是棒球比赛时，向斜上方击球时的情景。下列有关说法正确的是（ ）
A．击球的一瞬间，棒对球的力大于球对棒的力
B．球在上升过程中，重力势能转化为动能
C．球上升到最高点时，若所受力全部消失，球将做匀速直线运动
D．球下落过程中速度越来越大，因为重力改变了球的运动状态
10．（3 分）如图所示，井下管道工人完成作业后，地面上的人用一个滑轮组将其从10m 深的
井下匀速提升到地面，用时50s 绳子自由端的拉力为200N，动滑轮的重力为60N，
不计绳重和摩擦，下列说法正确的是（ ）
A．绳子自由端拉力的功率为40W
B．管道工人的重力为540N
C．这个过程中滑轮组的机械效率为90%
D．若用该滑轮组匀速拉起一个质量更大的工人，会降低滑轮组的机械效率
11．（3 分）如图所示，放在水平桌面上的两个容器，质量和底面积相同，分别装有密度不同的
第4页（共49页）
甲、乙两种液体。将两个体积相同的小球a、b 分别放入两液体中静止，此时两个容器底部
受到的液体压强相等。下列说法正确的是（ ）
A．放入小球后，液体对容器底部的压力F 甲＝F 乙
B．两种液体的密度ρ 甲＞ρ 乙
C．a、b 两个小球的质量ma＜mb
D．若将a 球放入乙液体中，b 球放入甲液体中，静止时，a、b 两个小球所受到的浮力Fa＜Fb
12．（3 分）如图甲所示的电路中，电源电压保持不变。闭合S1断开S2，S3接a，将滑动变阻器
R1的滑片从最右端滑动到最左端时，灯泡L 正常发光。再闭合S2断开S1，S3接b，将滑动
变阻器R2的滑片从最右端向左滑动到某一位置。两次实验中，分别绘制出电流表与电压
表示数变化关系的图象如图乙所示。下列说法正确的是（ ）
A．电源电压为12V
B．灯泡的额定功率为24W
C．闭合S1断开S2，S3接a 时，灯泡L 的最小功率为6W
D．滑动变阻器R2的最大阻值为24Ω
二、填空题（本题共9 小题，每空1 分，共26 分）
13．（3 分）周末康康和同学们去登山，当他首先到达山顶时，高兴地放声大喊，喊声是由声带
的 产生的；同学们在半山腰就能听出是康康的声音，是通过声音的 来判断
第5页（共49页）
的。此时康康手腕上登山手表显示的大气压示数应 （填“大于”、“小于”或“等
于”）在山脚时的示数。
14．（3 分）有一款松软的内部装有香草的汽车座垫，坐在上面时，由于减小了 （填
“压力”或“压强”），使人感觉很舒适。同时也会使车内气味芬芳，这是 现象。
汽车行驶过程中，以车外的树木为参照物，座椅是 的。
15．（3 分）如图是一款智能便携超声波监测仪，它正在监测一名孕妇腹中的胎儿，此监测仪
采用了与医院B 超类似的超声波技术，并能通过无线WIFI 与智能手机连接，在手机屏幕
上就能看到胎儿清晰的实时影像。这款监测仪利用了超声波来传递 ，智能手机通
过 波接收监测仪的数据；手机屏幕上的彩色影像是由红、 、蓝三种色光混
合而成的。
16．（3 分）如图是汽油机两个冲程的示意图，其中 图中的冲程为汽车提供了动力。汽
油机在吸气冲程吸入气缸的是 （填“空气”或“汽油和空气”）汽车发动机用
水来冷却、是利用了水的 大的特点。
17．（3 分）如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，
这是因为干燥的手臂与毛衣 后带电，而带电体具有 的性质。若手臂带负电，
用手臂接触不带电的验电器金属球，则金属球与手臂之间的瞬间电流方向是
（填“手臂到金属球”或“金属球到手臂”）
第6页（共49页）

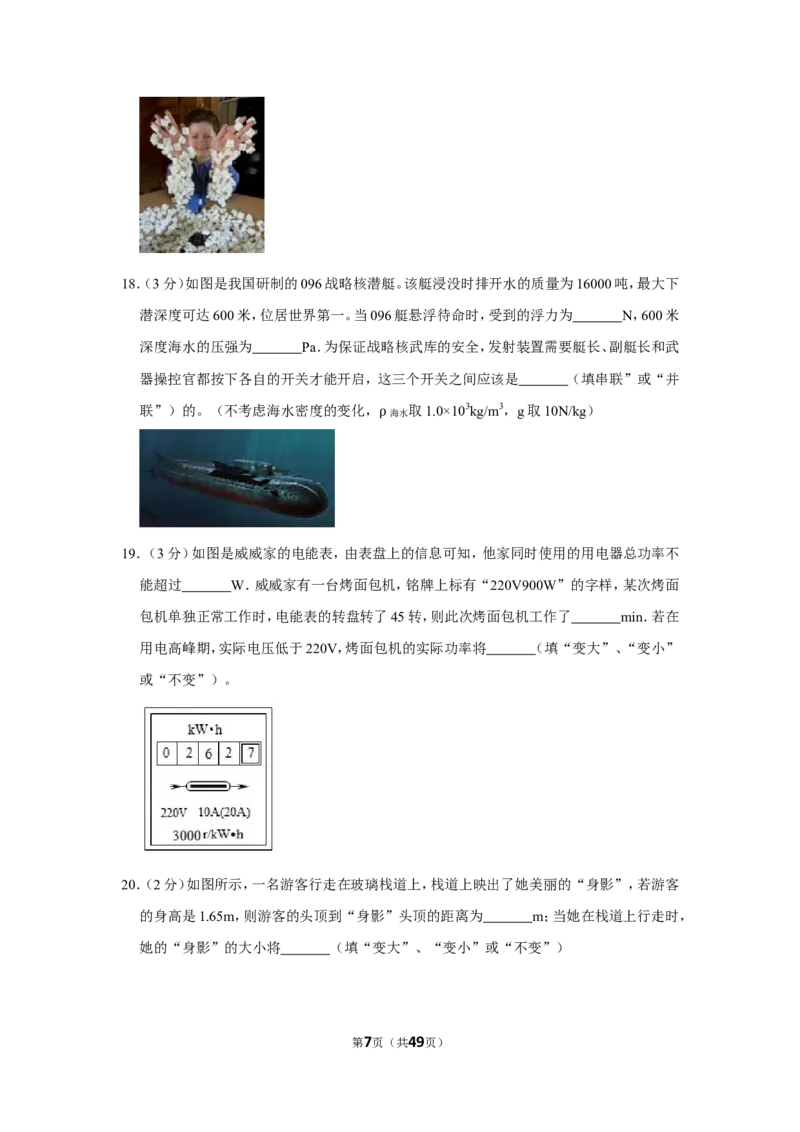

18．（3 分）如图是我国研制的096 战略核潜艇。该艇浸没时排开水的质量为16000 吨，最大下
潜深度可达600 米，位居世界第一。当096 艇悬浮待命时，受到的浮力为 N，600 米
深度海水的压强为 Pa．为保证战略核武库的安全，发射装置需要艇长、副艇长和武
器操控官都按下各自的开关才能开启，这三个开关之间应该是 （填串联”或“并
联”）的。（不考虑海水密度的变化，ρ 海水取1.0×103kg/m3，g 取10N/kg）
19．（3 分）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不
能超过 W．威威家有一台烤面包机，铭牌上标有“220V900W”的字样，某次烤面
包机单独正常工作时，电能表的转盘转了45 转，则此次烤面包机工作了 min．若在
用电高峰期，实际电压低于220V，烤面包机的实际功率将 （填“变大”、“变小”
或“不变”）。
20．（2 分）如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，若游客
的身高是1.65m，则游客的头顶到“身影”头顶的距离为 m；当她在栈道上行走时，
她的“身影”的大小将 （填“变大”、“变小”或“不变”）
第7页（共49页）

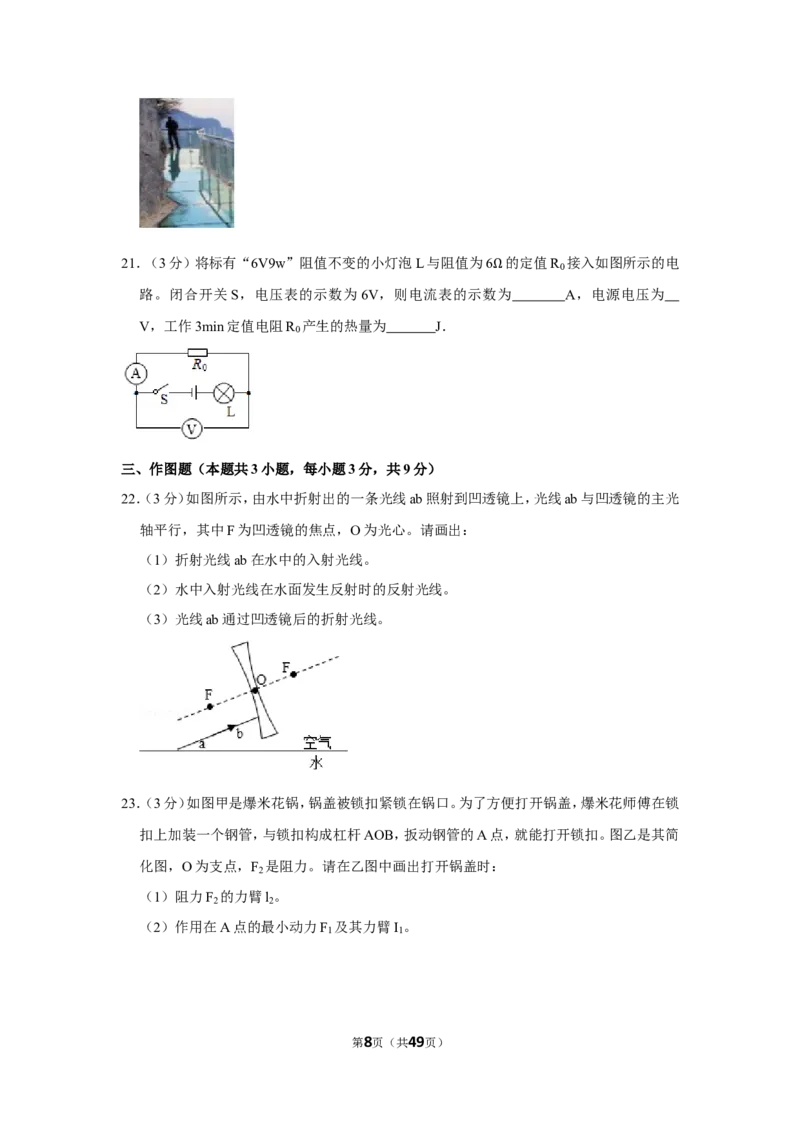

21．（3 分）将标有“6V9w”阻值不变的小灯泡L 与阻值为6Ω 的定值R0接入如图所示的电
路。闭合开关S，电压表的示数为6V，则电流表的示数为 A，电源电压为
V，工作3min 定值电阻R0产生的热量为 J．
三、作图题（本题共3 小题，每小题3 分，共9 分）
22．（3 分）如图所示，由水中折射出的一条光线ab 照射到凹透镜上，光线ab 与凹透镜的主光
轴平行，其中F 为凹透镜的焦点，O 为光心。请画出：
（1）折射光线ab 在水中的入射光线。
（2）水中入射光线在水面发生反射时的反射光线。
（3）光线ab 通过凹透镜后的折射光线。
23．（3 分）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。为了方便打开锅盖，爆米花师傅在锁
扣上加装一个钢管，与锁扣构成杠杆AOB，扳动钢管的A 点，就能打开锁扣。图乙是其简
化图，O 为支点，F2是阻力。请在乙图中画出打开锅盖时：
（1）阻力F2的力臂l2。
（2）作用在A 点的最小动力F1及其力臂I1。
第8页（共49页）
24．（3 分）A、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁
之间的一条磁感线，请标出：
（1）电磁铁间磁感线的方向。
（2）电源右端的极性（用“+”或“﹣”表示）。
（3）电磁铁B 上方小磁针的N 极。
四、简答题（本题3 分）
25．（3 分）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒乓球，管
的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口
飞出。请回答下列问题：
（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？
（2）电吹风中的电动机工作时，主要的能量转化是什么？
（3）电吹风吹热风时，电热丝的发热原理是什么？
五、计算题（本题共2 小题，共18 分．要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9 分）如图是新概念卵形汽车Pivo，车与人的总质量为800kg，静止在水平地面上时，对
第9页（共49页）
水平地面的压强为8×104Pa，最高时速可达180km/h。求：
（1）该车静止在水平地面上时与地面的总接触面积是多大？
（2）若该车以最高时速沿平直公路进行测试，匀速前进时的阻力
是人车总重的0.2 倍，则此时该车牵引力的功率为多少？
（3）在测试中，该车以最高时速在平直公路上匀速前进23km 所消耗的电能与完全燃烧
1kg 汽油所释放的能量相同，则该车的效率为多少？（q 汽油＝4.6×107J/kg，g 取10N/kg）
27．（9 分）图甲是两档空气炸锅，图乙是其内部简化电路，R1、R2均为发热体，将开关S 分别
置于1、2 两位置时，空气炸锅处于不同的档位。已知两档空气炸锅的高温档功率为
900W，R2阻值为96.8Ω．求：
（1）发热体R1的阻值是多少？
（2）空气炸锅一次性可装入200 克牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸
收多少热量？【c 牛柳＝3×103J/（kg•℃）】
（3）不计热量损失，用高温档牛柳从40℃加热到190℃，需要多长时间？
六、实验、探究题（本题共5 小题，共36 分）
28．（5 分）在探究“固体熔化时温度变化规律”的实验中，取两个相同的试管A、B，在A 试
管中放入蜂蜡，在B 试管中放入冰，已知蜂蜡是非晶体，冰是晶体，且蜂蜡的沸点高于水
的沸点。如图甲所示将两个试管放入同一杯水中加热。请你完成下面探究实验：
第10页（共49页）
（1）开始实验后，某一时刻B 试管中温度计的示数如图甲所示，温度为 ℃。
（2）两种物质熔化前后温度随时间变化关系的图象如图乙所示，通过分析图象可知，晶体
熔化的特点是：持续吸热， 。观察发现，冰熔化后的升温比熔化前的升温慢，这是
因为 。
（3）第22min 时B 试管中的水 （填“能”或“不能”）沸腾。从第12min 到第
l6min，蜂蜡的内能 （填“增加”或“不变”）。
29．（6 分）下面是玲玲探究“凸透镜成像规律”的实验。
（1）玲玲将蜡烛、焦距为10cm 的凸透镜、光屏依次放在光具座上，点燃蜡烛并调整烛焰、
凸透镜、光屏三者的中心在同一高度，这样做的目的是： 。
（2）玲玲将凸透镜固定在光具座50cm 的刻度线处，将蜡烛和光屏移至如图所示的位置时，
光屏上出现了烛焰清晰的像，该成像原理在实际中的应用是 （填“照相机”、“投
影仪”或“放大镜”）
（3）实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中心，应向下移动
（填“光屏”或“凸透镜”）。
（4）玲玲将蜡烛移到35cm 刻度线处，保持透镜的位置不变，应将光屏移至 cm 刻
度线处，才能再次在光屏上呈现清晰的像
（5）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，为了使光屏上重新呈现清晰的像，
光屏应向 （填“左”或“右）移动；若不移动光屏，并保持近视眼镜的位置不变，
玲玲更换另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应 （填
“大于”或“小于”）10cm。
第11页（共49页）
30．（7 分）红红用质量相等的木块和小车进行了以下力学实验。
（1）红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计
沿水平方向拉物体做 运动，测力计的示数分别如图甲所示，分析A、B 两次实验数
据可知， （填“木块”或“小车”）的表面更粗糙。根据A、C 两次实验得出：接触
面粗糙程度一定时，压力越 ，滑动摩擦力越大。
（2）在C 实验中，若红红将拉力增加到3N（小车仍随木块一起运动），此时木块受到地面
的摩擦力为 N，小车 （填“不受”或“受”）摩擦力的作用。
（3）如图乙所示，红红又进行了D、E、F 三次实验。将小车在同一斜面同一高度由静止释
放，分别在毛巾、棉布和木板三个表面水平运动，发现小车在木板表面运动的最远，说明
阻力越 ，速度减小的越慢。由此推论出：如果运动的物体不受力，它将 。
31．（7 分）学习了密度知识之后，鹏鹏利用天平和量筒测量牛奶的密度。
第12页（共49页）
（1）在量筒中倒入适量的牛奶，如图甲所示，则牛奶的体积为 ml。
（2）将天平放在水平台上，游码归零后，鹏鹏发现指针静止时的位置如图乙所示，他应将
平衡螺母向 调节，直到天平平衡。
（3）把量筒中的牛奶全部倒入一个质量为20g 的烧杯中，并用天平测出总质量，如图丙所
示，则牛奶的质量为 g，牛奶的密度为 kg/m3
（4）鹏鹏的测量方法，会导致所测牛奶的密度值偏 （填“大”或“小”）
（5）鹏鹏又想知道酸奶的密度。他利用刚测出密度的牛奶（密度用ρ 牛表示）、两个完全相
同的圆柱形玻璃杯、小木块和刻度尺，测出了酸奶的密度。请你将他的实验步骤补充完整
并写出酸奶密度的表达式。
①测出 高度为h1；
②在一个圆柱形玻璃杯中倒满牛奶，将小木块放入其中漂浮，待牛奶不再溢出后，将木块
取出，测出此时圆柱形玻璃杯中牛奶的高度为h2；
③在另一个圆柱形玻璃杯中倒满酸奶，将小木块放入其中漂浮，待酸奶不再溢出后，将木
块取出，测出此时圆柱形玻璃杯中酸奶的高度为h2；
④酸奶的密度表达式ρ 酸＝ （用字母表示）。
32．（11 分）聪聪在实验室中找到学生电源、四个定值电阻（5Ω、10Ω、20Ω、25Ω）、“25Ω1A”
的滑动变阻器R1、最大阻值未知的滑动变阻器R2、电流表、电压表、开关及导线若千。完
成了下列电学实验。
（一）探究“电流与电阻的关系”。
（1）如图甲是聪聪连接的电路，还有一根导线没有接上，请你用笔画线代替导线将电路连
接完整，并保证连接这根导线后滑动变阻器的滑片位于阻值最大处。
第13页（共49页）
（2）正确连接后，闭合开关，聪聪发现电流表无示数，电压表示数较大，可能是定值电阻发
生了 （填“短路”或“断路”）。
（3）实验中保持电压表的示数为2V 不变，为保证四个定值电阻单独接入电路都能成实验，
电源的电压值不应超过 V。
（4）正确完成四次实验后，可以得出结论：电压一定时，电流与电阻成 。
（5）聪聪又在实验室中找到一个标有“0.3A”字样的灯泡，他想用这个灯泡探究“电流与
电压的关系”，老师告诉他不可以，原因是 。
（二）测量滑动变阻器R2的最大阻值。
（1）聪聪连接了如图乙所示的电路，将滑动变阻器R2的滑片调至最右端。闭合开关，适当
调节R1的阻值，电流表和电压表的示数如图丙所示，电流表的示数为 A，R2的最
大阻值为 Ω。
（2）实验中至少需要测量三组数据，目的是 （填“寻找普遍规律”或“减小误
差”）。
（三）聪聪又找来最大阻值为30Ω 的滑动变阻器R3和最大阻值为20Ω 的滑动变阻器R4，
利用学生电源（电压调为12V 不变），设计了如图丁所示电路，测量标有0.3A”字样灯泡
的额定功率，请将他的实验过程补充完整：
（1）只闭合开关S、S2，将滑动变阻器 的滑片调到阻值最大处，移动另一个滑动变
阻器的滑片直至电压表的示数为 V，此时灯泡正常发光。
（2）保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
第14页（共49页）
（3）灯泡的额定功率P 额＝ W。
第15页（共49页）
2019 年辽宁省辽阳市中考物理试卷
参考答案与试题解析
一、选择题（本题共12 小题，共28 分．1-8 题为单选题，每题2 分：9-12 题为多选题，每题3 分，
漏选得2 分，错选得0 分）
1．（2 分）下列厨房中的估测数据最接近实际的是（ ）
A．一个鸡蛋的质量约为0.5kg
B．刚烧开的水温度约为100℃
C．电冰箱的电功率约为1000W
D．菜刀刀刃的厚度约为0.5cm
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单
位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、10 个鸡蛋的质量大约1 斤，而1 斤＝500g，所以一个鸡蛋的质量在50g＝
0.05kg 左右。故A 不符合实际；
B、在标准大气压下水的沸点是100℃．我们生活的环境气压接近标准大气压，所以开水的
温度在100℃左右。故B 符合实际；
C、电冰箱工作电流约1A，其功率在P＝UI＝220V×1A＝220W 左右。故C 不符合实际；
D、菜刀刀刃的厚度不到1mm＝0.1cm。故D 不符合实际。
故选：B。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学
好物理，同时也能让物理更好地为生活服务。
2．（2 分）如图所示的沙画是一种新型的艺术形式，它是通过将沙子洒落在平板灯台上，做出
各种造型，灯台射出的光线由于受到沙子的阻挡，呈现出一幅栩栩如生的画面。下列光现
象中与沙画的光学原理相同的是（ ）
第16页（共49页）
A．
小孔成像
B．
海市蜃楼
C．
反光镜成像
D．
鱼缸中放大的鱼
【分析】光在均匀介质中沿直线传播。光沿直线传播的应用实例很多，例如：小孔成像、影
子的形成、日月食的形成。
【解答】解：沙画表演属于光沿直线传播的现象。
A．小孔成像属于光沿直线传播现象。故选项A 符合题意；
B．海市蜃楼属于光的折射现象。故选项B 不符合题意；
C．反光镜成像属于光的反射现象。故选项C 不符合题意；
D．鱼缸中放大的鱼属于光的折射现象。故选项D 不符合题意。
故选：A。
【点评】本题考查光沿直线传播的应用，属于基础题。
3．（2 分）如图是一款太阳能座椅，椅子顶部安装的硅光电池板，可储备能量供晚间使用。下
列说法正确的是（ ）
A．硅光电池板是由超导材料制成的
第17页（共49页）
B．硅光电池板可以将太阳能转化为电能
C．太阳能来源于太阳内部氢核的裂变
D．太阳能属于不可再生能源
【分析】根据对硅光电池板的材料、能量转化的了解，判断AB 选项；根据对太阳能的产生
及特点的了解判断CD 选项。
【解答】解：A、硅光电池板由半导体材料制成，故A 错误；
B、硅光电池板可将太阳能转化为电能，故B 正确；
C、太阳能来源于太阳内部氢核的聚变，而不是裂变，故C 错误；
D、太阳能可源源不断从自然界获得，因此属于可再生能源，故D 错误。
故选：B。
【点评】本题主要考查了对硅光电池板及太阳能的了解，属基础知识的考查，难度不大。
4．（2 分）下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用试电笔时，不能接触笔尾金属体
B．用电器的开关发生短路时，会造成空气开关自动断开
C．站在地面上的人，因碰火线而触电时，漏电保护器会切断电路
D．冰箱使用三脚插头，是为了防止电流过大引起火灾
【分析】（1）使用试电笔时，手应接触笔尾的金属体，笔尖接触电线；
（2）用电器的开关发生短路时，相当于开关闭合；
（3）漏电保护器只有在电路发生漏电或有人触电时才会切断电源；
（4）冰箱使用三脚插头，是为了将冰箱的金属外壳接地。
【解答】解：
A、使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A 错；
B、用电器的开关发生短路时，开关闭合，用电器正常工作，不会造成空气开关自动断开，
故B 错；
C、站在地上的人接触三孔插座里的火线发生触电时，一部分电流会流向大地，不流回零
线，此时漏电保护器自动切断电路，故C 正确；
D、冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，
故D 错。
故选：C。
【点评】本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，
并正确规范操作，就不会有危险发生。
第18页（共49页）
5．（2 分）下列现象中，需要吸收热量的是（ ）
A．
壶口冒“白气”
B．
铁水浇铸成零件
C．
“雾凇”的形成
D．
冰凌融化
【分析】物态变化中需要吸收热量的是：熔化、汽化和升华。根据我们对于物态变化的认识
逐一分析四个选项，看它们都是什么物态变化形成的，从而得出结论。
【解答】解：A“白气”是壶口喷出的温度较高的水蒸气遇冷液化形成的小水滴，此过程放
出热量。故A 不符合题意；
B、铁水浇铸成零件，液态变成固态是凝固过程，此过程放出热量。故B 不符合题意；
C、雾凇是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量。．故C 不符合题意；
D、冰凌融化，固态变成液态是熔化过程，此过程吸收热量。故D 符合题意。
故选：D。
【点评】此题考查的是生活中的物态变化和物态变化中吸放热的判断，是一道热学的基础
题。
6．（2 分）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备
充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（ ）
A．
B．
第19页（共49页）
C．
D．
【分析】知道电磁感应现象原理的含义，闭合电路的一部分导体在磁场中做切割磁感线运
动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，结果是产生电流。
【解答】解：自行车发电原理是闭合电路的一部分导体在磁场中做切割磁感线运动，导体
中产生感应电流，是电磁感应现象，则与自行车发电原理相同的是发电机原理，
A、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是
电磁感应现象，与电动机的原理不同，故A 符合题意；
B、图中是奥斯特实验，说明了电流周围存在磁场，与发电机的原理不同，故B 不合题意；
C、图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，故C 不合题意；
D、图中是电磁铁，利用了电流的磁效应，与发电机的原理不同，故D 不合题意。
故选：A。
【点评】本题考查奥斯物实验、电磁感应、电磁铁和磁场对通电导线的作用等实验的辨别，
知道电动机的原理是通电导体在磁场中受力或通电线圈在磁场中受力运动，并能结合图
中装置做出判断，是解答的关键。
7．（2 分）酿酒是人类神奇的发明，如图是将谷物倒入锅中熬制酒料的过程。下列说法正确的
是（ ）
A．用火种引燃木柴的过程与钻木取火的原理相同
B．灶台下木柴燃烧的过程，将内能转化成了化学能
C．锅能向酒料传递热量，是因为锅的温度高于酒料的温度
D．熬制过程中需要不断地搅拌，这是为了通过做功的方式增加物体内能
第20页（共49页）
【分析】（1）改变内能有两种方式：做功和热传递；
（2）燃料燃烧实质是将燃料的化学能转化为内能；
（3）发生热传递的条件是存在温度差；
（4）对加热物体进行搅拌，可以使被加热物体受热均匀，同时也能避免物体粘连。
【解答】解：A、用火种引燃木柴的过程是热传递；钻木取火的本质是机械能转化为内能。两
者原理不同。故A 错误；
B、木柴燃烧的过程，本质是化学能转化为内能的过程。故B 错误；
C、只要存在温度差，就会发生热传递，锅能向酒料传递热量，是因为锅的温度高于酒料的
温度。故C 正确；
D、熬制过程中需要不断地搅拌，目的是使酒料受热均匀，同时避免粘锅。故D 错误。
故选：C。
【点评】此题考查了燃料燃烧的本质、改变内能的方法和发生热传递的条件，是一道联系
实际的应用题，体现了物理知识与实际生活的密切关系。
8．（2 分）如图所示的电路中，电源电压恒定不变。闭合开关S，将滑动变阻器的滑片P 由a 点
移动到b 点的过程中，下列说法正确的是（ ）
A．电压表V2的示数将变小
B．灯泡的亮度始终保持不变
C．电流表A1的示数与电流表A2的示数始终相等
D．电压表V1的示数与电流表A3的示数比值将变大
【分析】由电路图可知，灯泡与滑动变阻器并联，电压表V1、V2均测电源两端的电压，电流
表A1、A3测阻器支路的电流，电流表A2测灯泡支路的电流，根据电源的电压不变判断电
压表V1、V2的示数变化，根据并联电路中各支路独立工作、互不影响判断通过灯泡的电流
和实际功率功率的变化，进一步判断出灯泡亮度的变化，根据滑片的移动可知接入电路中
电阻的变化，根据欧姆定律可知通过变阻器电流的变化，然后判断出电流表A1的示数与
电流表A2的示数关系、电压表V1的示数与电流表A3的示数比值变化。
【解答】解：由电路图可知，灯泡与滑动变阻器并联，电压表V1、V2均测电源两端的电压，
第21页（共49页）
电流表A1、A3测阻器支路的电流，电流表A2测灯泡支路的电流。
因电源电压恒定不变，
所以，滑片移动时，电压表V1、V2的示数均不变，故A 错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，电流表A2的示数不变，灯泡的亮度始终保持不变，故B 正确；
将滑动变阻器的滑片P 由a 点移动到b 点的过程中，接入电路中的电阻变小，
由I＝
可知，通过滑动变阻器的电流变大，即电流表A1、A3的示数变大，
则电流表A1的示数与电流表A2的示数不相等、电压表V1的示数与电流表A3的示数比值
变小，故CD 错误。
故选：B。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电
路的连接方式和电表所测的电路元件是关键。
9．（3 分）如图是棒球比赛时，向斜上方击球时的情景。下列有关说法正确的是（ ）
A．击球的一瞬间，棒对球的力大于球对棒的力
B．球在上升过程中，重力势能转化为动能
C．球上升到最高点时，若所受力全部消失，球将做匀速直线运动
D．球下落过程中速度越来越大，因为重力改变了球的运动状态
【分析】（1）作用力与反作用力总是大小相等方向相反；
（2）影响动能大小的因素是质量和速度；影响重力势能大小的因素是质量的高度；
（3）根据牛顿第一定律分析即可；
（4）力是改变物体运动状态的原因；
【解答】解：A、击球的一瞬间，棒对球的力与球对棒的力是一对作用力与反作用力，大小相
等。故A 错误；
B、球在上升过程中，质量不变，速度降低，动能减小；高度增加，重力势能增大，动能转化
为重力势能；故B 错误；
C、球做曲线运动，上升到最高点时，速度不为零，若此时受到的力全部消失，它将保持匀
第22页（共49页）
速直线运动状态，故C 正确；
D、力是改变物体运动状态的原因，球下落过程中速度越来越大，因为重力改变了球的运
动状态，故D 正确。
故选：CD。
【点评】本题以体育比赛为载体考查相关的物理知识，注重了物理和生活的联系，考查了
学生学以致用的能力。要注意理解弹力的产生以及性质。
10．（3 分）如图所示，井下管道工人完成作业后，地面上的人用一个滑轮组将其从10m 深的
井下匀速提升到地面，用时50s 绳子自由端的拉力为200N，动滑轮的重力为60N，
不计绳重和摩擦，下列说法正确的是（ ）
A．绳子自由端拉力的功率为40W
B．管道工人的重力为540N
C．这个过程中滑轮组的机械效率为90%
D．若用该滑轮组匀速拉起一个质量更大的工人，会降低滑轮组的机械效率
【分析】（1）由图知，n＝3，拉力端移动距离s＝3h，利用W＝Fs 求拉力做的总功，再利用P
＝
求拉力做功功率；
（2）不计绳重和摩擦，拉力F＝
（G 人+G 轮），据此求管道工人重力；
（3）对人做的功为有用功，滑轮组的机械效率等于有用功与总功之比；
（4）提高滑轮组机械效率的方法：增大提升的物重，减小摩擦、减小动滑轮重力。
【解答】解：
A、由图知，n＝3，拉力端移动距离s＝3h＝3×10m＝30m，
拉力做功W 总＝Fs＝200N×30m＝6000J，
拉力做功的功率：
P＝
＝
＝120W，故A 错；
第23页（共49页）
B、不计绳重和摩擦，拉力F＝（G 人+G 轮），则管道工人的重力G 人＝3F﹣G 轮＝3×200N
﹣60N＝540N，故B 正确；
C、有用功W 有用＝G 人h＝540N×10m＝5400J，
滑轮组的机械效率：
η＝
＝
×100%＝90%，故C 正确；
D、若用该滑轮组匀速拉起一个质量更大的工人，相当于增大了提升的物重，滑轮组的机
械效率会增大，故D 错。
故选：BC。
【点评】本题考查了使用滑轮组时有用功、总功、机械效率的计算，明确有用功、总功的含
义是关键。
11．（3 分）如图所示，放在水平桌面上的两个容器，质量和底面积相同，分别装有密度不同的
甲、乙两种液体。将两个体积相同的小球a、b 分别放入两液体中静止，此时两个容器底部
受到的液体压强相等。下列说法正确的是（ ）
A．放入小球后，液体对容器底部的压力F 甲＝F 乙
B．两种液体的密度ρ 甲＞ρ 乙
C．a、b 两个小球的质量ma＜mb
D．若将a 球放入乙液体中，b 球放入甲液体中，静止时，a、b 两个小球所受到的浮力Fa＜Fb
【分析】（1）两个容器底部受到的液体压强相等、两个容器的底面积相同，根据p＝
判
断出液体对容器底部的压力；
（2）因甲乙是两种不同的液体，根据不同，根据p＝ρgh 判断出液体的密度；
（3）根据物体的浮沉条件，判断出物体密度和液体密度的关系，与、在根据甲乙液体密度
的关系，判断出a、b 球的密度关系，根据ρ＝
判断出甲乙两球质量的关系；
第24页（共49页）
（4）a 球放入甲液体中处于漂浮状态，浮力等于重力，即F 浮a 甲＝Ga＝ρ 甲gV 甲a，b 球放入
乙液体中处于悬浮状态，浮力等于重力，即F 浮乙b＝Gb＝ρ 乙gVb，若将a 球放入乙液体中，
处于漂浮状态，浮力等于重力，即F 浮a 乙＝Ga＝ρ 乙gV 乙a，b 球放入甲液体中会沉底，F 浮甲
b＝ρ 甲gVb，进一步比较出a、b 两个小球所受到的浮力的大小。
【解答】解：A．两个容器底部受到的液体压强相等、两个容器的底面积相同，根据p＝
知液体对容器底部的压力相等，故A 正确；
B、由图知，甲液体的深度大于乙液体的深度，两个容器底部受到的液体压强相等，根据p
＝ρgh 知ρ 甲＜ρ 乙，故B 错误；
C、因为a 在甲液体中处于漂浮状态，所以ρ 甲＞ρa，因为b 在乙液体中处于悬浮状态，所以
ρ 乙＝ρb，又因为ρ 甲＜ρ 乙，所以ρa＜ρb，根据ρ＝
知，当两球体积相同时ma＜mb，故C 正
确；
D、a 球放入甲液体中处于漂浮状态，浮力等于重力，即F 浮a 甲＝Ga＝ρ 甲gV 甲a，球放入乙
液体中处于悬浮状态，浮力等于重力，即F 浮乙b＝Gb＝ρ 乙gVb，
由BC 知ρa＜ρ 甲＜ρ 乙＝ρb知：若将a 球放入乙液体中，处于漂浮状态，浮力等于重力，即
F 浮a 乙＝Ga＝ρ 乙gV 乙a，b 球放入甲液体中会沉底，即Gb＞F 浮甲b＝ρ 甲gVb，所以Gb＞F 浮
甲b＝ρ 甲gVb＞ρ 甲gV 甲a＝F 浮a 乙＝Ga＝ρ 乙gV 乙a，所以力Fa＜Fb，故D 正确。
故选：ACD。
【点评】学会分析图象是本题考查的主要能力，其次对图象中包含的公式及原理有一个明
确认识。
12．（3 分）如图甲所示的电路中，电源电压保持不变。闭合S1断开S2，S3接a，将滑动变阻器
R1的滑片从最右端滑动到最左端时，灯泡L 正常发光。再闭合S2断开S1，S3接b，将滑动
变阻器R2的滑片从最右端向左滑动到某一位置。两次实验中，分别绘制出电流表与电压
表示数变化关系的图象如图乙所示。下列说法正确的是（ ）
第25页（共49页）
A．电源电压为12V
B．灯泡的额定功率为24W
C．闭合S1断开S2，S3接a 时，灯泡L 的最小功率为6W
D．滑动变阻器R2的最大阻值为24Ω
【分析】①闭合S1断开S2，S3接a，此时灯泡与R1串联，电压表测灯泡L 的电压，滑动变阻
器R1的滑片滑动过程中电压表与电流表示数均发生改变。故电流表电压表变化关系是图
乙中的曲线；
根据曲线的信息，可以进行求解。
当滑动变阻器R1的滑片滑动滑到最左端时，R1的电阻为0，灯泡电压达到最大值等于电
源电压；灯泡正常发光，可以根据图象中的电流电压值算出灯泡的额定功率，
从而判断A、B 是否正确；
此时，灯泡的最小功率可以根据公式P＝UI 求得，而最小电压与最小电流图乙可以找到分
别为 3V、0.75A；
②闭合S2断开S1，S3接b 时，电路只有滑动变阻器R2工作，电压表测它的电压，电流表测
电流。由于电路只有R2工作，所以电压表示数始终不变，
当滑动变阻器R2的滑片滑到最右端，电阻最大，电流最小，由图乙可知最小电流为0.5A，
由此可知滑动变阻器R2的最大电阻，从而判断D 是否正确；
【解答】解：①闭合S1断开S2，S3接a，此时灯泡与R1串联，电压表测灯泡L 的电压，滑动
变阻器R1的滑片滑动过程中电压表与电流表示数均发生改变。
故电流表电压表变化关系是图乙中的曲线；
当滑动变阻器R1 的滑片滑动滑到最左端时，R1 的电阻为0，灯泡电压达到最大值U＝
12V，等于电源电压；
灯泡正常发光，可以根据图象中的电流电压值算出灯泡的额定功率P＝UI＝12V×2A＝
24W，
第26页（共49页）
从而判断A、B 都正确；
灯泡最小电压与对应的最小电流图乙可以找到，分别为 3V、0.75A；灯泡的最小功率可以
根据公式P'＝U'I'＝3V×0.75A＝2.25W，故C 错误；
②闭合S2断开S1，S3接b 时，电路只有滑动变阻器R2工作，电压表测它的电压，电流表测
电流。由于电路只有R2工作，所以电压表示数始终不变，
当滑动变阻器R2的滑片滑到最右端，电阻最大，电流最小，由图乙可知最小电流为0.5A，
由此可知滑动变阻器R2的最大电阻
，故D 正确；
故选：ABD。
【点评】该题是涉及到电路识别、在图象中寻找信息，欧姆定律应用，、电功率计算等知识
的一道电学综合计算题。
二、填空题（本题共9 小题，每空1 分，共26 分）
13．（3 分）周末康康和同学们去登山，当他首先到达山顶时，高兴地放声大喊，喊声是由声带
的 振动 产生的；同学们在半山腰就能听出是康康的声音，是通过声音的 音色 来判
断的。此时康康手腕上登山手表显示的大气压示数应 小于 （填“大于”、“小于”或
“等于”）在山脚时的示数。
【分析】声音由物体的振动产生；声音的三个特征分别是：音调、响度、音色，是从不同角度
描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和
距离有关；音色是由发声体本身决定的一个特性；大气压随高度的增加而减小。
【解答】解：声音是由于物体的振动产生的，康康的喊声是由声带的振动产生的；我们之所
以能听出康康的声音，是根据声音的音色判断的；
大气压随高度的增加而减小，故康康手腕上登山手表显示的大气压示数应小于在山脚时
的示数。
故答案为：振动；音色；小于。
【点评】此题考查了声音的产生、以及音色、大气压与高度的关系可解答此题。
14．（3 分）有一款松软的内部装有香草的汽车座垫，坐在上面时，由于减小了 压强 （填
“压力”或“压强”），使人感觉很舒适。同时也会使车内气味芬芳，这是 扩散 现象。
汽车行驶过程中，以车外的树木为参照物，座椅是 运动 的。
【分析】（1）减小压强的方法：在压力一定时，增大受力面积来减小压强。在受力面积一定
时，减小压力来减小压强。
（2）组成物质的分子在不停的做无规则运动，称为扩散现象。
第27页（共49页）
（3）判断物体的运动状态之前，必须选择参照物。如果物体和参照物之间发生了位置的改
变，则称物体是运动的。如果物体和参照物之间没有发生位置的改变，则称物体是静止的。
【解答】解：
椅子的座垫较松软，是通过增大受力面积，减小压强的，这样当人坐在上面时感觉较舒服。
因为一切物质的分子都在不停的做无规则运动，所以装有香草的汽车座垫会使车内气味
芬芳。
汽车行驶过程中，以车外的树木为参照物，座椅和树木之间的相对位置不断发生改变，故
以车外的树木为参照物，座椅是运动的。
故答案为：压强；扩散；运动。
【点评】本题考查学生对减小压强的方法，参照物，扩散现象的理解，学习时要多联系实际
生活，灵活运用，学会利用所学的知识解决实际问题。达到学以致用的目的。
15．（3 分）如图是一款智能便携超声波监测仪，它正在监测一名孕妇腹中的胎儿，此监测仪
采用了与医院B 超类似的超声波技术，并能通过无线WIFI 与智能手机连接，在手机屏幕
上就能看到胎儿清晰的实时影像。这款监测仪利用了超声波来传递 信息 ，智能手机通
过 电磁 波接收监测仪的数据；手机屏幕上的彩色影像是由红、 绿 、蓝三种色光混
合而成的。
【分析】（1）超声波能传递信息和能量；
（2）电磁波可以传递信息；
（3）红、绿、蓝三种色光叫色光三原色。
【解答】解：
（1）智能便携超声波监测仪可以监测孕妇腹中胎儿的情况，利用了超声波来传递信息的；
（2）智能手机可以通过电磁波接收监测仪的数据；
（3）手机画面的颜色是由红、绿、蓝三种色光合成的。
故答案为：信息；电磁；绿。
【点评】本题考查了超声波、电磁波的利用以及光的三原色等知识，联系生活实际会辨认，
会解释。
第28页（共49页）
16．（3 分）如图是汽油机两个冲程的示意图，其中 乙 图中的冲程为汽车提供了动力。汽
油机在吸气冲程吸入气缸的是 汽油和空气 （填“空气”或“汽油和空气”）汽车发动
机用
水来冷却、是利用了水的 比热容 大的特点。
【分析】为汽车提供动力的冲程是做功冲程；
在吸气冲程中汽油机吸入的是汽油和空气的混合物；
水的比热容最大，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最多。
【解答】解：由图可知，甲图中两个气门都关闭，活塞上行，为压缩冲程，图乙中，两个气门
关闭，活塞下行，为做功冲程，为汽车提供动力的冲程是做功冲程，故图乙是正确的；在吸
气冲程中汽油机吸入的是汽油和空气的混合物；
与其它液体相比较，水的比热容最大，在质量和升高的温度相同时，水吸收的热量最多，
制冷效果最好。
故答案为：乙；汽油和空气；比热容。
【点评】本题是关于内燃机的综合题目，能否知道汽油机和柴油机的区别、四个冲程的特
点及压缩和做功冲程的特点是解决此类问题的关键。
17．（3 分）如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，
这是因为干燥的手臂与毛衣 摩擦 后带电，而带电体具有 吸引轻小物体 的性质。若
手臂带负电，用手臂接触不带电的验电器金属球，则金属球与手臂之间的瞬间电流方向是
金属球到手臂 （填“手臂到金属球”或“金属球到手臂”）
第29页（共49页）
【分析】（1）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起
电；
（2）带电体的性质：能够吸引不带电的轻小物体；
（3）规定正电荷定向移动的方向是电流的方向，即电流的方向与负电荷定向移动的方向相
反。
【解答】解：
干燥的秋天，脱下毛衣时，毛衣与手臂摩擦带了电荷，由于带电体能够吸引轻小物体，所
以用手臂靠近小泡沫块，泡沫块就会粘满手臂；
若手臂带负电，用手臂接触不带电的验电器金属球，一部分电子会从手臂转移到验电器上，
由于电子所带的电荷是负电荷，所以金属球与手臂之间的瞬间电流方向是金属球到手臂。
故答案为：摩擦；吸引轻小物体；金属球到手臂。
【点评】此题主要考查了摩擦起电现象及电流方向的规定，将所学的知识与生活实际联系
在一起，是一道基础性题目。
18．（3 分）如图是我国研制的096 战略核潜艇。该艇浸没时排开水的质量为16000 吨，最大下
潜深度可达600 米，位居世界第一。当096 艇悬浮待命时，受到的浮力为
1.6×10
8
N，
600 米深度海水的压强为
6×10
6
Pa．为保证战略核武库的安全，发射装置需要艇长、副
艇长和武器操控官都按下各自的开关才能开启，这三个开关之间应该是 串联 （填串
联”或“并联”）的。（不考虑海水密度的变化，ρ 海水取1.0×103kg/m3，g 取10N/kg）
【分析】（1）知道该艇浸没时排水量（排开水的质量），利用阿基米德原理求该舰悬浮时所
受浮力；
（2）知道艇在水中的深度，利用液体压强公式求海水的压强。
第30页（共49页）
（3）几个开关需要都闭合后用电器才工作，则应串联连接后与控制的用电器串联。
【解答】解：（1）满载排水量16000t，即m 排＝16000t＝1.6×107kg；
当096 艇悬浮待命时，根据阿基米德原理可得受到的浮力：
F 浮＝G 排＝m 排g＝1.6×107kg×10N/kg＝1.6×108N。
（2）600 米深度海水的压强：
p＝ρgh＝1.0×103kg/m3×10N/kg×600m＝6×106Pa；
（3）由于艇长、副艇长和武器操控官都按下各自的开关才能开启发射装置，说明艇长、副
艇长和武器操控官的开关都闭合时，才能开启发射装置，所以它们是串联连接的。
故答案为：1.6×108；6×106；串联。
【点评】本题考查了阿基米德原理、液体压强的计算、浮沉条件、电路三种状态的掌握情况。
19．（3 分）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不
能超过
4400
W．威威家有一台烤面包机，铭牌上标有“220V900W”的字样，某次烤
面包机单独正常工作时，电能表的转盘转了45 转，则此次烤面包机工作了
1
min．若在
用电高峰期，实际电压低于220V，烤面包机的实际功率将 变小 （填“变大”、“变
小”或“不变”）。
【分析】由参数可知，电能表正常工作时的电压和平时允许通过的最大电流，根据P＝UI
求出他家同时使用用电器的最大总功率；
根据转数求出消耗的电能，再根据W＝Pt 求出时间；根据公式P＝
判定功率的变化。
【解答】解：
由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家
同时使用用电器的最大总功率：P 大＝UI＝220V×20A＝4400W；
用电器消耗的电能为：W＝
kW•h＝0.015kW•h；
根据W＝Pt 可知用电器工作的时间为：t＝
＝
＝
h＝1min；
第31页（共49页）
若在用电高峰期，实际电压低于220V，由于电阻不变，根据公式P＝
可知，实际功率会
变小。
故答案为：4400；1；变小。
【点评】本题考查了电能表允许用电器同时工作最大功率以及电能表转化、用电器电功率
的计算，明确电能表参数的含义是关键，要注意单位的换算。
20．（2 分）如图所示，一名游客行走在玻璃栈道上，栈道上映出了她美丽的“身影”，若游客
的身高是1.65m，则游客的头顶到“身影”头顶的距离为
3.3
m；当她在栈道上行走时，
她的“身影”的大小将 不变 （填“变大”、“变小”或“不变”）
【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线
与镜面垂直，物像到平面镜的距离相等。
【解答】解：游客的身高是1.65m，据物像等大的特点可知，她在镜中的像高也是1.65m，则
游客的头顶到“身影”头顶的距离为1.65m+1.65m＝3.3m；当她在栈道上行走时，她的像
大小仍然和物体的大小相等，她的“身影”的大小将不变；
故答案为：3.3；不变。
【点评】人靠近平面镜时，感觉像变大，实际上像的大小不变，是眼睛看像的视角增大，感
觉像在变大，是一种错觉。
21．（3 分）将标有“6V9w”阻值不变的小灯泡L 与阻值为6Ω 的定值R0接入如图所示的电
路。闭合开关S，电压表的示数为6V，则电流表的示数为
1
A，电源电压为
10
V，工
作3min 定值电阻R0产生的热量为
1080
J．
【分析】由电路图可知，R0与灯泡L 串联，电压表测量R0两端的电压，电流表测电路中的
电流；
第32页（共49页）
根据欧姆定律可知电路中的电流，根据P＝
求出灯泡的电阻；然后根据串联电路的电
压特点和欧姆定律表示电源电压，根据Q＝I2Rt 即可求出R0产生的热量。
【解答】解：由电路图可知，R0与灯泡L 串联，电压表测量R0两端的电压，电流表测电路中
的电流；
则电路中的电流I＝
＝
1A，
根据P＝
可知：
灯泡电阻RL＝
＝
＝4Ω
根据欧姆定律和串联电路电压的特点可得：
电源电压：U＝I（R0+RL）＝1A×（6Ω+4Ω）＝10V；
R0产生的热量Q0＝I2R0t＝（1A）2×6Ω×3×60s＝1080J。
故答案为：1；10；1080。
【点评】本题考查串联电路电压规律及欧姆定律的使用，知道串联电路的电压、电流以及
电阻的关系，并且能够灵活应用。
三、作图题（本题共3 小题，每小题3 分，共9 分）
22．（3 分）如图所示，由水中折射出的一条光线ab 照射到凹透镜上，光线ab 与凹透镜的主光
轴平行，其中F 为凹透镜的焦点，O 为光心。请画出：
（1）折射光线ab 在水中的入射光线。
（2）水中入射光线在水面发生反射时的反射光线。
（3）光线ab 通过凹透镜后的折射光线。
【分析】（1）光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射
光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏
第33页（共49页）
折，折射角小于入射角。
（2）在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来
作图。
【解答】解：（1）入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向
延长线过焦点。
（2）根据光路的可逆性可知，斜射入水中的光线，经过水面后，折射小于入射角，故先做出
发现，然后做出入射光线，如图：
。
【点评】（1）此题考查了对折射光线的画法，关键是记熟光的折射定律，搞清折射角与入
射角的关系。
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行
于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③
过光心的光线经凹透镜折射后传播方向不改变。
23．（3 分）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。为了方便打开锅盖，爆米花师傅在锁
扣上加装一个钢管，与锁扣构成杠杆AOB，扳动钢管的A 点，就能打开锁扣。图乙是其简
化图，O 为支点，F2是阻力。请在乙图中画出打开锅盖时：
（1）阻力F2的力臂l2。
（2）作用在A 点的最小动力F1及其力臂I1。
【分析】（1）力臂的概念：力臂是指从支点到力的作用线的距离；
第34页（共49页）
（2）杠杆平衡条件：动力×动力臂＝阻力×阻力臂（F1 L1＝F2 L2），在阻力跟阻力臂的乘积
一定时，动力臂越长，动力越小。
【解答】解：（1）过支点O 做F2的作用线的垂线，即为阻力臂l2；
（2）由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动
力越小；图中支点在O 点，因此OA 作为动力臂时最长；动力的方向应该向左，过点A 垂
直于OA 向左作出最小动力F1的示意图。如下图所示：
【点评】此题考查力臂及其最小力的示意图的画法，杠杆中的最小动力，可以按照以下几
个步骤进行：
①确定杠杆中的支点和动力作用点的位置；
②连接支点与动力作用点，得到最长的线段；
③经过动力作用点做出与该线段垂直的直线；
④根据杠杆平衡原理，确定出使杠杆平衡的动力方向。
24．（3 分）A、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁
之间的一条磁感线，请标出：
（1）电磁铁间磁感线的方向。
（2）电源右端的极性（用“+”或“﹣”表示）。
（3）电磁铁B 上方小磁针的N 极。
【分析】根据左图中，由安培定则可确定电磁铁A 的N、S 极，根据图中磁感线的形状可知，
两电磁铁间的磁极为异名磁极，可以确定电磁铁B 的N、S 极；
第35页（共49页）
根据磁感线方向的特点，可以确定磁感线的方向；
利用螺线管的NS 极，结合线圈绕向，利用安培定则可以确定螺线管中的电流方向，进而
可以确定电源的正负极；最后根据根据磁极间的作用规律，可确定电磁铁B 上方小磁针的
N 极。
【解答】解：
左图中电源上端为正极，根据其电流方向由安培定则可知，电磁铁A 的左端为N 极，右端
为S 极；
根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N
极，右端为S 极；
在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左；
再根据安培定则可知右图中电源左端为正极，右端为负极；
根据磁极间的作用规律可知小磁针右端为N 极，如图所示：
【点评】安培定则涉及三个方向：磁场方向；电流方向；线圈绕向。告诉其中的两个方向可
以确定第三个方向。
四、简答题（本题3 分）
25．（3 分）阳阳做了如图所示的一个实验，将一个两端开口的玻璃管的下端靠近乒乓球，管
的上端用一个电吹风对着管口水平吹风，发现乒乓球沿着玻璃管向上运动，并从管口
飞出。请回答下列问题：
（1）乒乓球沿着玻璃管向上运动，是利用了流体压强的什么特点？
（2）电吹风中的电动机工作时，主要的能量转化是什么？
（3）电吹风吹热风时，电热丝的发热原理是什么？
第36页（共49页）
【分析】（1）流体压强与流速的关系是通过实验探究得到的，流体包括液体和气体，流速
越快的地方压强反而越小。
（2）电动机工作时将电能转化为机械能；
（3）电吹风的电热元件是用电热丝绕制而成，装在电吹风的出风口处，电动机排出的风在
出风口被电热丝加热，变成热风送出。
【解答】答：
（1）用吹风机水平吹玻璃管的上端，玻璃管上端空气流速增大，压强变小，而玻
璃管下端空气流速不变，压强不变，则玻璃管下端的气体压强大于上端的气体压强，在向
上压强差的作用下，乒乓球从玻璃管上端飞出。
（2）电动机工作时，主要的能量转化是将电能转化为机械能。
（3）吹风机是由一组电热丝和一个小风扇组合而成的，通电时电热丝会产生热量，风扇吹
出的风经过电热丝，就变成热风，因此电热丝的发热原理是电流的热效应。
【点评】此题考查了流体压强与流速的关系、能量的转化、电流的热效应等知识点，牢记和
掌握各知识点是正确解答的关键所在。
五、计算题（本题共2 小题，共18 分．要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9 分）如图是新概念卵形汽车Pivo，车与人的总质量为800kg，静止在水平地面上时，对
水平地面的压强为8×104Pa，最高时速可达180km/h。求：
（1）该车静止在水平地面上时与地面的总接触面积是多大？
（2）若该车以最高时速沿平直公路进行测试，匀速前进时的阻力
是人车总重的0.2 倍，则此时该车牵引力的功率为多少？
（3）在测试中，该车以最高时速在平直公路上匀速前进23km 所消耗的电能与完全燃烧
1kg 汽油所释放的能量相同，则该车的效率为多少？（q 汽油＝4.6×107J/kg，g 取10N/kg）
【分析】（1）该车静止在水平地面上时，对地面的压力和自身的重力相等，根据F＝G＝mg
求出其大小，又知道汽车对水平地面的压强，利用p＝
求出汽车与地面的总接触面积；
（2）汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，
第37页（共49页）
根据F＝f＝0.2G 求出汽车受到的牵引力，又知道汽车行驶的速度，利用P＝
＝
＝Fv
求出此时该车牵引力的功率；
（3）该车以最高时速在平直公路上匀速前进23km 时，根据W＝Fs 求出牵引力做的功，汽
车消耗的电能等于完全燃烧1kg 汽油所释放的能量相同，根据Q 放＝mq 求出其大小，利
用η＝
×100%求出该车的效率。
【解答】解：（1）该车静止在水平地面上时，对地面的压力：
F 压＝G＝mg＝800kg×10N/kg＝8000N，
由p＝
可得，汽车与地面的总接触面积：
S＝
＝
＝0.1m2；
（2）因汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，汽车受到的牵引力：
F＝f＝0.2G＝0.2×8000N＝1600N，
汽车行驶的速度：
v＝180km/h＝50m/s，
则此时该车牵引力的功率：
P＝
＝
＝Fv＝1600N×50m/s＝8×104W；
（3）该车以最高时速在平直公路上匀速前进23km 时，牵引力做的功：
W＝Fs＝1600N×23×103m＝3.68×107J，
消耗的电能：
W 电＝Q 放＝m′q 汽油＝1kg×4.6×107J/kg＝4.6×107J，
则该车的效率：
η＝
×100%＝
×100%＝80%。
答：（1）该车静止在水平地面上时与地面的总接触面积是0.1m2；
（2）此时该车牵引力的功率为8×104W；
（3）该车的效率为80%。
【点评】本题考查了重力公式和压强公式、功率公式、做功公式、效率公式、燃料完全燃烧
第38页（共49页）
释放热量公式以及二力平衡条件等综合应用，要注意水平面上物体的压力和自身的重力
相等。
27．（9 分）图甲是两档空气炸锅，图乙是其内部简化电路，R1、R2均为发热体，将开关S 分别
置于1、2 两位置时，空气炸锅处于不同的档位。已知两档空气炸锅的高温档功率为
900W，R2阻值为96.8Ω．求：
（1）发热体R1的阻值是多少？
（2）空气炸锅一次性可装入200 克牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸
收多少热量？【c 牛柳＝3×103J/（kg•℃）】
（3）不计热量损失，用高温档牛柳从40℃加热到190℃，需要多长时间？
【分析】（1）分析将开关S 分别置于1、2 两位置时电阻的变化，根据P＝
分析电路功率
大小可知空气炸锅处于哪种工作状态；根据加热功率和保温功率即可求出R1的功率，再
根据P＝
的变形公式求出发热体R1的阻值。
（2）根据Q＝cm△t 可求得牛柳需要吸收多少热量；
（3）不计热量损失，Q 吸＝W，由P＝
可求得需要时间。
【解答】解：（1）由电路图可知，当S 置于1 位置时，R1、R2并联，
当S 置于2 位置时，只有电阻R1接入电路；
因为并联电路的电阻小于任何一个分电阻，即并联电阻小于R2，所以接1 时为加热档，
因此由P＝
可知，当S 置于1 位置时，功率较大，即空气炸锅处于加热状态；
当S 置于2 位置时，空气炸锅处于保温状态；
则R2的功率P2＝
＝
＝500W，
第39页（共49页）
发热体R2的功率：P1＝900W﹣500W＝400W；
由P＝
可知，R1＝
＝
＝121Ω。
（2）牛柳需要吸收的热量Q 吸＝cm△t＝3×103J/（kg•℃）×0.2kg×（190℃﹣40℃）＝9×104J；
（3）不计热量损失Q 吸＝W＝9×104J；
由P＝
可得，用高温档牛柳从40℃加热到190℃，需要时间t＝
＝
＝100s。
答：（1）发热体R1的阻值是121Ω。
（2）牛柳需要吸收9×104J 热量；
（3）需要100s 长时间。
【点评】本题考查了电功率公式的灵活应用，关键是判断出空气炸锅工作状态和电路的对
应关系。
六、实验、探究题（本题共5 小题，共36 分）
28．（5 分）在探究“固体熔化时温度变化规律”的实验中，取两个相同的试管A、B，在A 试
管中放入蜂蜡，在B 试管中放入冰，已知蜂蜡是非晶体，冰是晶体，且蜂蜡的沸点高于水
的沸点。如图甲所示将两个试管放入同一杯水中加热。请你完成下面探究实验：
（1）开始实验后，某一时刻B 试管中温度计的示数如图甲所示，温度为 ﹣
4
℃。
（2）两种物质熔化前后温度随时间变化关系的图象如图乙所示，通过分析图象可知，晶体
熔化的特点是：持续吸热， 温度不变 。观察发现，冰熔化后的升温比熔化前的升温慢，
这是因为 水的比热容比冰的比热容大 。
（3）第22min 时B 试管中的水 不能 （填“能”或“不能”）沸腾。从第12min 到第
l6min，蜂蜡的内能 不变 （填“增加”或“不变”）。
【分析】（1）温度计的读数首先看示数在0℃的上方还是下方，然后注意温度计最小分度
第40页（共49页）
值，最后进行读数；
（2）晶体熔化特点是：继续吸热，温度不变；
由于冰的比热容比水的比热容小，所以在加热时，水温度上升比较慢；
（3）液体沸腾的必须满足两个条件：①达到沸点，②继续吸热。
【解答】解：（1）温度计的读数首先看示数在0℃的上方还是下方，然后注意温度计最小分
度值，最后进行读数；从图中可以看出此刻示数在0℃以下，且最小分度值是1℃，故读数
是：﹣4℃。
（2）晶体熔化特点是：继续吸热，温度不变；
由于冰的比热容比水的比热容小，所以在加热时，水温度上升比较慢；
（3）液体沸腾的必须满足两个条件：①达到沸点，②继续吸热。
烧杯的水处于沸腾过程中继续吸热，温度保持在98℃不变，把试管内的水加热到98℃时
候不再放出热量给试管内的水吸收，所以试管内的水无法沸腾；
第12min 到第l6min，蜂蜡已经与烧杯中的水达到热平衡状态，无法继续吸热，故蜂蜡的内
能不变。
故答案是：（1）﹣4；（2）温度不变，水的比热容比冰的比热容大；（3）不能，不变。
【点评】该题考查了沸腾的知识，与液体沸腾过程必须满足的条件。
29．（6 分）下面是玲玲探究“凸透镜成像规律”的实验。
（1）玲玲将蜡烛、焦距为10cm 的凸透镜、光屏依次放在光具座上，点燃蜡烛并调整烛焰、
凸透镜、光屏三者的中心在同一高度，这样做的目的是： 使像成在光屏的中央 。
（2）玲玲将凸透镜固定在光具座50cm 的刻度线处，将蜡烛和光屏移至如图所示的位置时，
光屏上出现了烛焰清晰的像，该成像原理在实际中的应用是 照相机 （填“照相机”、
“投影仪”或“放大镜”）
（3）实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中心，应向下移动
凸透镜 （填“光屏”或“凸透镜”）。
（4）玲玲将蜡烛移到35cm 刻度线处，保持透镜的位置不变，应将光屏移至
80
cm 刻度
线处，才能再次在光屏上呈现清晰的像
（5）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，为了使光屏上重新呈现清晰的像，
光屏应向 右 （填“左”或“右）移动；若不移动光屏，并保持近视眼镜的位置不变，玲
第41页（共49页）
玲更换另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应 小于 （填
“大于”或“小于”）10cm。
【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一
条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。
（2）物距大于2f 时，凸透镜成倒立缩小的实像，照相机根据这个原理制成；
（3）根据凸透镜成倒立实像进行分析，若物体相对于凸透镜向下移动，则像向上移动；
（4）当2f＞u＞f，成倒立、放大的实像，v＞2f；光的折射中光路是可逆的，据此进行分析；
（5）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前方，戴凹
透镜使光线发散一些，使像呈在视网膜上。凸透镜焦距越小，成的像越近。
【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，
这样做的目的是：使像成在光屏的中央。
（2）由图可知，物距u＝50cm﹣20cm＝30cm，像距v＝65cm﹣50cm＝15cm，f＝10cm，此时
u＞2f，成倒立缩小的实像，能够说明照相机的成像原理；
（3）蜡烛燃烧变短，根据过凸透镜光心的光线传播方向不变可知，像成在了光屏的上方，
为了使像仍成在光屏中央，可以将透镜向下移动或将光屏向上移动；
（4）由图知，当蜡烛在刻度尺的10cm 处，u＝50cm﹣20cm＝30cm，u＞2f，凸透镜成倒立缩
小的实像，v＝65cm﹣50cm＝15cm；根据光在折射时光路的可逆性可知，保持蜡烛和光屏
位置不变，当u′＝15cm 时，即凸透镜移动至50cm+30cm＝80cm 刻度线处，在屏上能再
次呈现清晰的像；
（5）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，使光线发散，为了使光屏上重新
呈现清晰的像，光屏应向右移动；若不移动光屏，并保持近视眼镜的位置不变，玲玲更换
另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应小于10cm，光线发散以
后还能成像在原位置。
故答案为：（1）使像成在光屏的中央；（2）照相机；（3）凸透镜；（4）80；（5）右；小于。
【点评】本题考查了凸透镜的焦点、焦距和凸透镜成像的情况和应用。
30．（7 分）红红用质量相等的木块和小车进行了以下力学实验。
第42页（共49页）
（1）红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计
沿水平方向拉物体做 匀速直线 运动，测力计的示数分别如图甲所示，分析A、B 两次
实验数据可知， 小车 （填“木块”或“小车”）的表面更粗糙。根据A、C 两次实验得
出：接触面粗糙程度一定时，压力越 大 ，滑动摩擦力越大。
（2）在C 实验中，若红红将拉力增加到3N（小车仍随木块一起运动），此时木块受到地面
的摩擦力为
2.8
N，小车 受 （填“不受”或“受”）摩擦力的作用。
（3）如图乙所示，红红又进行了D、E、F 三次实验。将小车在同一斜面同一高度由静止释
放，分别在毛巾、棉布和木板三个表面水平运动，发现小车在木板表面运动的最远，说明
阻力越 小 ，速度减小的越慢。由此推论出：如果运动的物体不受力，它将 做匀速直
线运动 。
【分析】（1）掌握二力平衡条件，在实验中，只有拉动木块做匀速直线运动，其受到的拉力
和摩擦力才相互平衡，大小相等。
分析A、B、C 实验数据中的相同点和不同点，比较摩擦力的大小变化是由哪个因素引起的，
便可得出结论。
（2）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度；物体在非平衡力作
用下做变速运动；
（3）根据摩擦力大小与接触面的粗糙程度关系，就可以得出水平面光滑时摩擦力大小；分
析实验现象，即可得出运动距离与摩擦力大小的关系；本实验中用到了实验加推理的方法
来说明当物体所受阻力为零时物体的运动速度不会发生变化。
【解答】解：（1）红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用
第43页（共49页）
弹簧测力计沿水平方向拉物体做匀速运动，使拉力与物体所受摩擦力二力平衡；测力计的
示数分别如图甲所示，分析A、B 两次实验数据可知，压力相同，B 的拉力大，即滑动摩擦
力大，小车的表面更粗糙。根据A、C 两次实验得出：接触面粗糙程度一定时，压力越 大，
滑动摩擦力越大。
（2）如果突然将拉力增加到3N，因压力大小和接触面粗糙程度不变，故则此时木块受到桌
面的摩擦力大小不变，为2.8N，因拉力大于滑动摩擦力，故木块必做加速运动，小车仍随
木块一起运动，所以受摩擦力作用。
（3）摩擦力大小与接触面的粗糙程度有关，接触面越粗糙，摩擦力越大；反之接触面越光
滑，则摩擦力越小。当摩擦力越小时，小车运动的距离越远；
推理：如果运动物体不受力，它将做匀速直线运动。
故答案为：（1）匀速直线；小车；大；（2）2.8；受；（3）小；做匀速直线运动。
【点评】本题是一道实验题，该实验的目的是探究滑动摩擦力、阻力对物体运动的影响，是
一道综合题。
31．（7 分）学习了密度知识之后，鹏鹏利用天平和量筒测量牛奶的密度。
（1）在量筒中倒入适量的牛奶，如图甲所示，则牛奶的体积为
50
ml。
（2）将天平放在水平台上，游码归零后，鹏鹏发现指针静止时的位置如图乙所示，他应将
平衡螺母向 右 调节，直到天平平衡。
（3）把量筒中的牛奶全部倒入一个质量为20g 的烧杯中，并用天平测出总质量，如图丙所
示，则牛奶的质量为
57
g，牛奶的密度为
1.14×10
3
kg/m3
（4）鹏鹏的测量方法，会导致所测牛奶的密度值偏 小 （填“大”或“小”）
（5）鹏鹏又想知道酸奶的密度。他利用刚测出密度的牛奶（密度用ρ 牛表示）、两个完全相
第44页（共49页）
同的圆柱形玻璃杯、小木块和刻度尺，测出了酸奶的密度。请你将他的实验步骤补充完整
并写出酸奶密度的表达式。
①测出 圆柱形玻璃杯 高度为h1；
②在一个圆柱形玻璃杯中倒满牛奶，将小木块放入其中漂浮，待牛奶不再溢出后，将木块
取出，测出此时圆柱形玻璃杯中牛奶的高度为h2；
③在另一个圆柱形玻璃杯中倒满酸奶，将小木块放入其中漂浮，待酸奶不再溢出后，将木
块取出，测出此时圆柱形玻璃杯中酸奶的高度为h2；
④酸奶的密度表达式ρ 酸＝
（用字母表示）。
【分析】（1）已知量筒的分度值为1ml，然后可读数；
（2）天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；
（3）天平测物体质量时，物体质量等于砝码质量与游码读数之和；利用密度公式求得密度；
（4）若操作时有少量牛奶附着在量筒内壁上，所测牛奶质量偏小，由此分析所测密度变化；
（5）设圆柱形玻璃杯的底面积是S，烧杯中倒入水时，用刻度尺测出烧杯中水的深度h0，可
以求出水的体积。
把木块漂浮水面上，测出此时水的深度h，可以求出木块排开水的重力，即木块受到的浮
力，木块漂浮在水面上，木块受到的浮力等于木块的重力，求出木块的质量。
当木块沉入放入烧杯，用刻度尺测出此时烧杯中水的深度hm，可以求出水和木块的总体
积。从而求出木块的体积。再根据ρ＝
求出木块的密度。
【解答】解：（1）量筒的分度值为1ml，量筒中牛奶的体积为V＝50mL＝50cm3；
（2）把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，由图乙知，指针偏左，此
时应将平衡螺母向右调节，直到指针对准分度盘中央的刻度线；
（3）已知烧杯的质量m 烧＝20g，
烧杯和牛奶的质量m 总＝50g+20g+5g+2g＝77g，
量筒中牛奶的质量为m＝m 总﹣m 烧＝77g﹣20g＝57g；
牛奶的密度ρ＝
＝
＝1.14g/cm3．＝1.14×103kg/m3；
（4）把量筒中的牛奶全部倒入一个质量为20g 的烧杯中，由于有少量牛奶附着在量筒内壁
上，所测牛奶质量偏小，则密度偏小；
第45页（共49页）
（5）实验步骤：
①测出 圆柱形玻璃杯高度为h1；
②在一个圆柱形玻璃杯中倒满牛奶，将小木块放入其中漂浮，待牛奶不再溢出后，将木块
取出，测出此时圆柱形玻璃杯中牛奶的高度为h2；
③在另一个圆柱形玻璃杯中倒满酸奶，将小木块放入其中漂浮，待酸奶不再溢出后，将木
块取出，测出此时圆柱形玻璃杯中酸奶的高度为h2；
④因为木块漂浮在牛奶面上受到的浮力等于重力，所以G＝F 浮＝ρ 牛gV 排，
设圆柱形玻璃杯的底面积为S，木块排开牛奶的体积为：V 排＝S（h1﹣h2），
所以G＝F 浮＝ρ 牛gS（h1﹣h2），
木块的质量：m＝
＝ρ 牛S（h1﹣h2），
当木块压入烧杯中，用刻度尺测出此时烧杯中牛奶的深度h2
小木块的体积为：V＝S（h2﹣h3）
小木块的密度：ρ＝
＝
ρ 牛。
故答案为：（1）50；（2）右；（3）57；1.14×103；（4）小；（5）①圆柱形玻璃杯；④＝
ρ
牛。
【点评】本题主要考查液体密度的测量，最近几年这种类型的题目，是越来越多，学生是否
能根据课本知识点再扩充，能否举一反三，这是关键也是难点。
32．（11 分）聪聪在实验室中找到学生电源、四个定值电阻（5Ω、10Ω、20Ω、25Ω）、“25Ω1A”
的滑动变阻器R1、最大阻值未知的滑动变阻器R2、电流表、电压表、开关及导线若千。完
成了下列电学实验。
（一）探究“电流与电阻的关系”。
（1）如图甲是聪聪连接的电路，还有一根导线没有接上，请你用笔画线代替导线将电路连
接完整，并保证连接这根导线后滑动变阻器的滑片位于阻值最大处。
第46页（共49页）
（2）正确连接后，闭合开关，聪聪发现电流表无示数，电压表示数较大，可能是定值电阻发
生了 断路 （填“短路”或“断路”）。
（3）实验中保持电压表的示数为2V 不变，为保证四个定值电阻单独接入电路都能成实验，
电源的电压值不应超过
4
V。
（4）正确完成四次实验后，可以得出结论：电压一定时，电流与电阻成 反比 。
（5）聪聪又在实验室中找到一个标有“0.3A”字样的灯泡，他想用这个灯泡探究“电流与
电压的关系”，老师告诉他不可以，原因是 灯的电阻随温度的变化而变化 。
（二）测量滑动变阻器R2的最大阻值。
（1）聪聪连接了如图乙所示的电路，将滑动变阻器R2的滑片调至最右端。闭合开关，适当
调节R1的阻值，电流表和电压表的示数如图丙所示，电流表的示数为
0.2
A，R2的最大
阻值为
10
Ω。
（2）实验中至少需要测量三组数据，目的是 减小误差 （填“寻找普遍规律”或“减小
误差”）。
（三）聪聪又找来最大阻值为30Ω 的滑动变阻器R3和最大阻值为20Ω 的滑动变阻器R4，
利用学生电源（电压调为12V 不变），设计了如图丁所示电路，测量标有0.3A”字样灯泡
的额定功率，请将他的实验过程补充完整：
（1）只闭合开关S、S2，将滑动变阻器
R 4 的滑片调到阻值最大处，移动另一个滑动变阻
器的滑片直至电压表的示数为
6
V，此时灯泡正常发光。
（2）保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
第47页（共49页）
（3）灯泡的额定功率P 额＝
1.5
W。
【分析】（一）根据这根导线后滑动变阻器的滑片位于阻值最大处确定变阻器左下柱连入
电路中；
（2）逐一分析每个选项，找出符合题意的答案；
（3）根据串联电路的规律和分压原理求出电源的电压值不应超过多少；
（4）电压一定时，电流与电阻成反比；
（5）研究灯泡探究“电流与电压的关系”要控制电阻的大小不变；
（二）（1）根据电表选用小量程确定分度值读出电流表和电压表的示数，由欧姆定律得出
R2 大；
（2）为减小误差，实验中需要多次测量取平均值；
（三）测量标有“0.3A”字样灯泡的额定功率，可知通过灯电流为0.3A 时，灯正常发光：
为使灯正常发光，只闭合开关S、S2，将滑动变阻器R4的滑片调到阻值最大处，由欧姆定
律，U＝IR 可知电路的电流为额定电流时电压表示数；
保持两个滑动变阻器的滑片位置不动，各电阻的大小和电压都不变，通过开关的转换，用
电压表测出两电阻串联的电压，根据串联电路电压的规律可得出灯的额定电压，根据P＝
UI 可求出灯泡的额定功率。
【解答】解：
（一）
（1）要求这根导线后滑动变阻器的滑片位于阻值最大处，故变阻器左下柱
连入电路中，如下所示：
（2）若定值电阻短路，电压表示数为0，不符合题意；
若定值电阻断路，则电流表没有示数，电压表串联在电路中测电源电压，符合题意，故正
第48页（共49页）
确连接后，闭合开关，聪聪发现电流表无示数，电压表示数较大，可能是定值电阻发生了
断路；
（3）实验中保持电压表的示数为2V 不变，根据串联电路的规律和分压原理有：
＝
，故为保证四个定值电阻单独接入电路都能成实验，电源的电压值U 不应
超过4V；
（4）正确完成四次实验后，可以得出结论：电压一定时，电流与电阻成反比；
（5）研究灯泡探究“电流与电压的关系”要控制电阻的大小不变，而灯的电阻随温度的变
化而变化，故老师告诉他不可以；
（二）测量滑动变阻器R2的最大阻值。
（1）电流表和电压表的示数如图丙所示，电流表选用小量程，分度值为0.02A，电流表的示
数为 0.2A，电压表选用小量程，分度值为0.1V，电压为2V，由欧姆定律，R2 大＝
＝
＝10Ω；
（2）实验中至少需要测量三组数据，目的是减小误差；
（三）测量标有“0.3A”字样灯泡的额定功率，通过灯的电流为0.3A 时，灯正常发光：
（1）只闭合开关S、S2，将滑动变阻器R4的滑片调到阻值最大处，移动另一个滑动变阻器
的滑片直至电压表的示数为6V，此时灯泡正常发光；
（2）保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7V。
（3）在（2）中，电压表测R3、R4的电压，根据串联电路电压的规律，灯的额定电压为：U 额＝
12V﹣7V＝5V，
灯泡的额定功率：
P 额＝U 额I 额＝5V×0.3A＝1.5W。
故答案为：（一）（1）如上所示；（2）断路；（3）4；（4）反比；（5）灯的电阻随温度的变化而变
化；
（二）（1）0.2；10；（2）减小误差；（三）（1）R4；6；（3）1.5。
【点评】本题研究电流与电阻的关系，同时测电阻大小，考查电路连接、故障和数据分析、
控制变量法的运用和影响电阻大小的因素和电阻计算、数据处理及设计方案测功率的能
力。
第49页（共49页）
