弱电设计系列-绘制监控点位（一）

弱电设计系列手把手教你如何在 CAD 图纸上做设计，本篇先讲如何绘制监控点位。

本系列教程假定你已经有一点CAD 基础，有一点弱电行业的基础， 至于如何在 AutoCAD 中绘制直线、绘制摄像机这些基本的操作在后期的教程中会专门讲解 CAD，本系列教程一带而过。

根据我们公司培养新人的经验，新人在公司跟着各位同事大咖混  上一两个月，基本上都大概知道监控是怎么回事，但是如果你让他在CAD 图纸上最设计那还是不行的，还是要有人专门带一带。

开始吧：

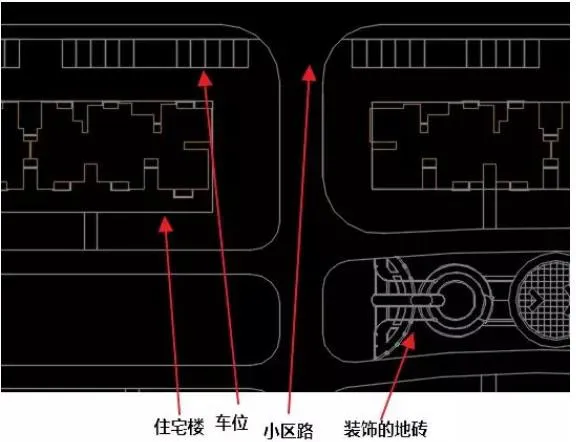

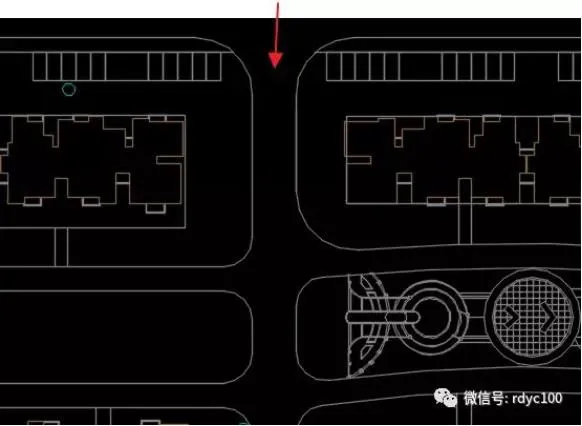

我们从一个小区的出入口开始，说起来可能你不信，打开甲方给的CAD 图纸，你看到的就是上面这样的玩意，看不懂对吧，我上面红色

箭头标识的就是小区主入口，旁边小框框就是停车位。

大概看明白了，我们开始放置监控：

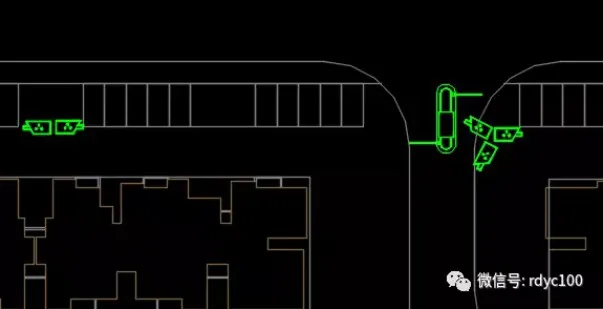

如上图所示，小区出入口要设置停车场岗亭和道闸的，所以在右侧要立杆装监控，为了节省成本，一根杆上安装了 3 各摄像机，图上画的差不多大小，实际上岗亭要大的多，为了避免盲区，岗亭上也要安

装一个摄像头。左侧由于是停车场道路，所以也立了杆，一根杆上安  装 2 个摄像机。

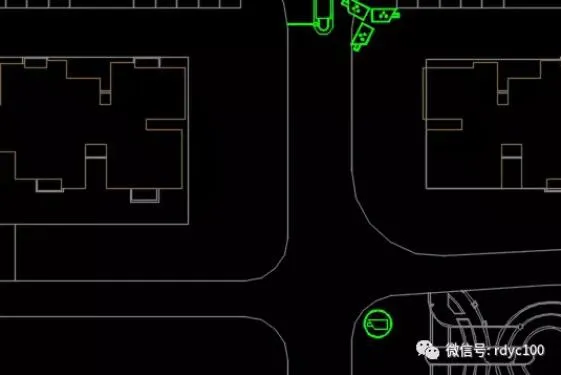

进入小区后，在空旷的区域立杆安装一个球机，实际应用，这样的  效果不错的。

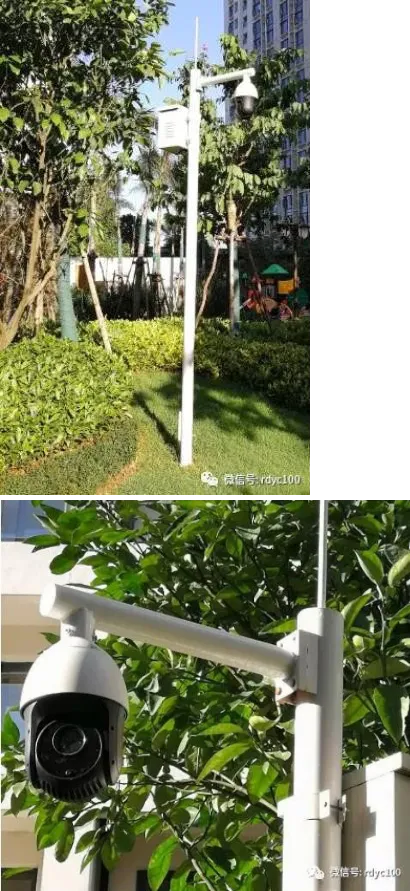

上面都是实际应用效果，一般在园区的中心空旷区安装球机。

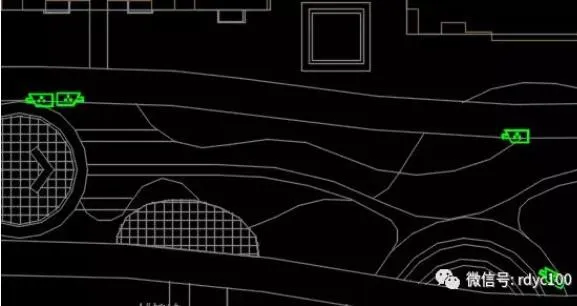

再往园区走，就是园区小路了，原则上就是 20-40 米设置一个监

控，一般我都是 25 米设置一个，当然也要看实际预算情况。

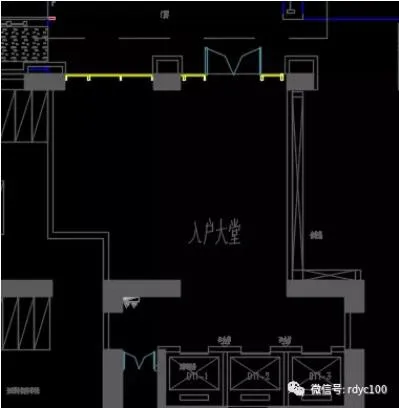

布置完园区后，就是单元楼入户大堂了，入户大堂肯定要设置监控  的，要不然怎么知道有哪些人进入了小区

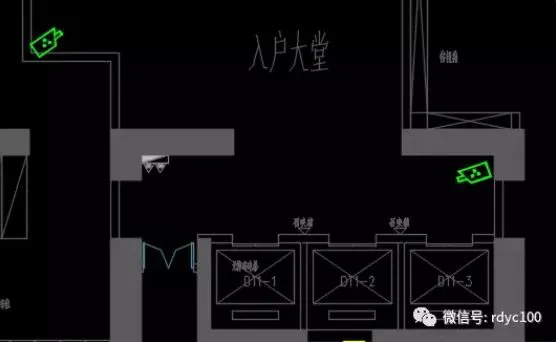

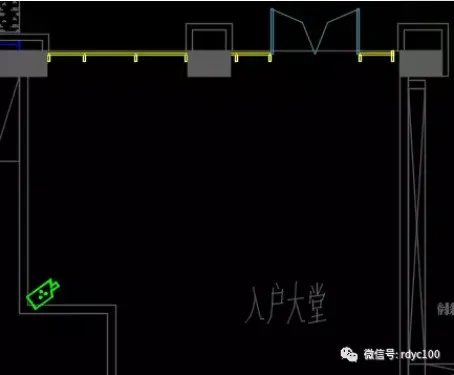

如上图，入户大堂最好在门对角线的方向设置摄像机。

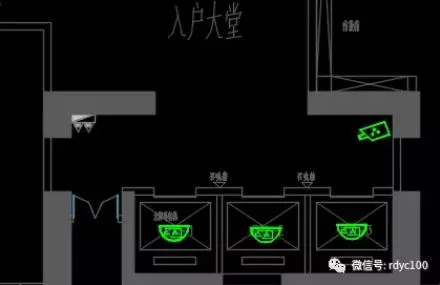

除了入户大堂，电梯前厅也要设置监控，电梯前厅就是你等电梯的  地方。

最后不要忘了电梯里面也要安装摄像机，电梯的摄像头一般是专  用摄像头，但是这几年为了节省成本，大家把普通半球摄像机也装到  了电梯里面。如果还有通往负一层的楼梯，也可以根据情况加摄像头

小结一下要安装摄像机的区域：

1、小区主入口，可以立杆也可以安装在岗亭上；

2、小区中心，空旷园区安装球机；

3、小区园区道路，20-40 米距离安装监控；

4、小区单元楼大堂，与门对角线安装监控，注意逆光；

5、单元楼内的电梯前厅、楼梯间；

6、电梯轿厢里面安装专用摄像机。
