电工学 PLC 避坑:为什么你写的程序下载后输出一直不动?6 个原因排查

程序写得没问题，下载也成功了，可是输出灯就是不亮、接触器就是不吸合？ 别急着怀疑程序——这种情况 90% 都是硬件接线、模式状态、地址映射这几个常见坑。

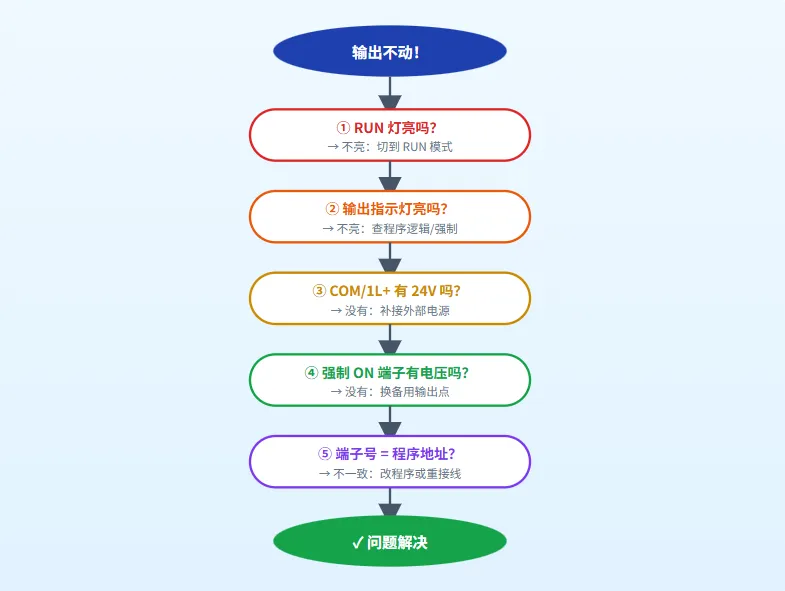

本文按照从外到内、从硬件到程序的排查顺序，帮你 5 分钟定位问题。

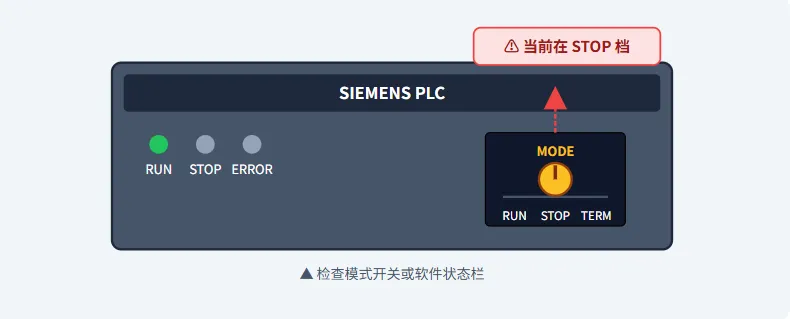

✅ 排查方法

① 看 PLC 面板 RUN 灯是否常亮（绿色）；② 模式开关拨到 RUN 档；③ 软件中（如博途、GX Works）右键 PLC → 选择”启动”或”RUN”。

🚨 必查项

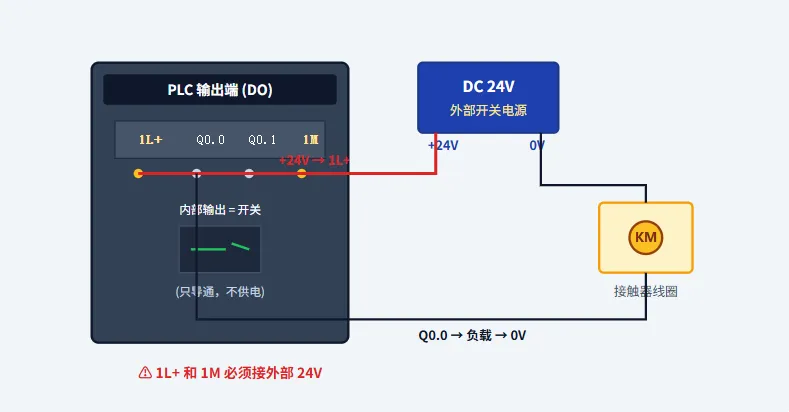

① 万用表测 1L+ 和 1M 之间是否有 24V；② 看输出指示灯是否随程序变化（亮代表 PLC 内部已动作）；③ 灯亮负载不动 → 外部回路问题；灯不亮 → PLC 程序或模式问题。

🔍 排查方法

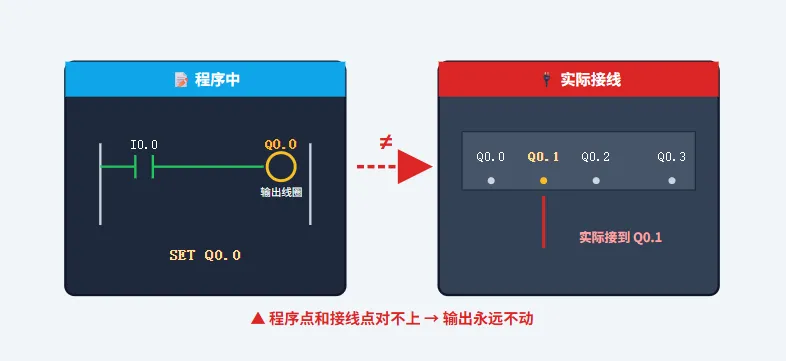

① 在线监控时强制 ON 程序中的输出点，看哪个端子的指示灯亮；② 对照接线图，确认负载实际接在哪个端子；③ 修改程序地址 或 重新接线，二选一即可。

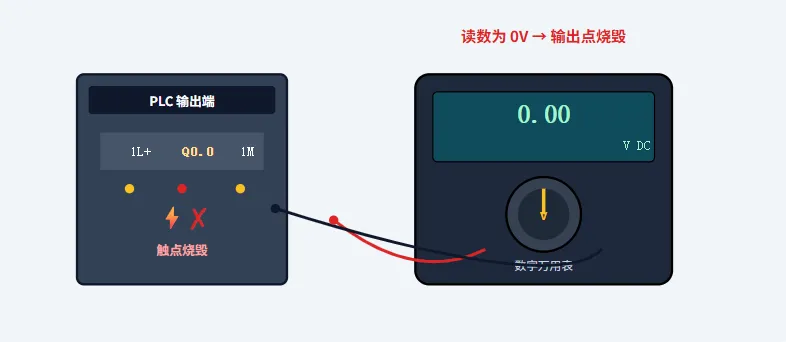

🔧 验证方法

① 在线强制该输出点 ON，万用表测端子对 1M 的电压；② 正常应为 24V，读数 0V 或波动 → 输出已烧；③ 解决：把程序地址改到备用空闲点（如 Q0.7），重新接线即可。

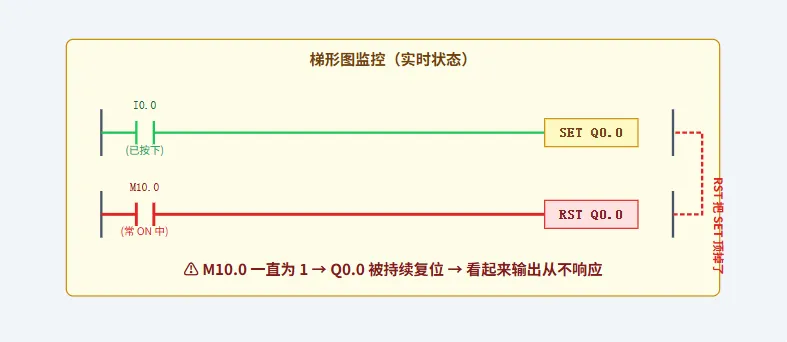

🧠 排查思路

① 全局搜索所有用到该输出点的指令（SET / RST / 输出线圈）；② 在线监控状态，看哪一行的扫描结果在持续置 0；③ 检查急停、互锁、模式选择触点是否处于错误状态。
