钢筋桁架叠合板安装施工方案

1、叠合板安装施工

1)  叠合板安装施工工艺流程

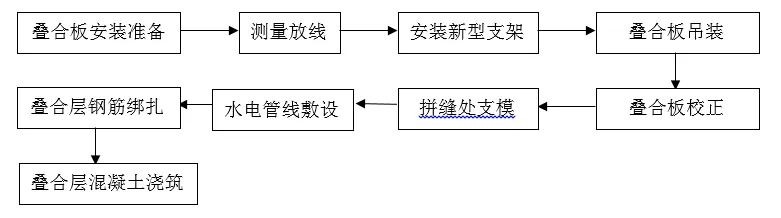

图1-1叠合板安装工艺流程图

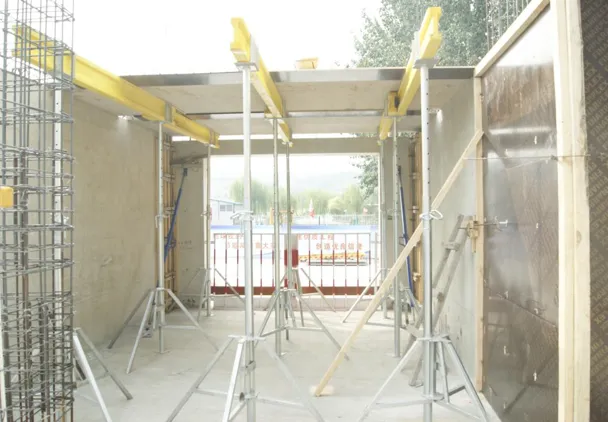

图1-2叠合板支撑体系

②　安装工具

水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。

2)  叠合板安装施工要点

①　安装准备

根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

②　测量放线

a.  弹独立支架位置线

按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位置线。

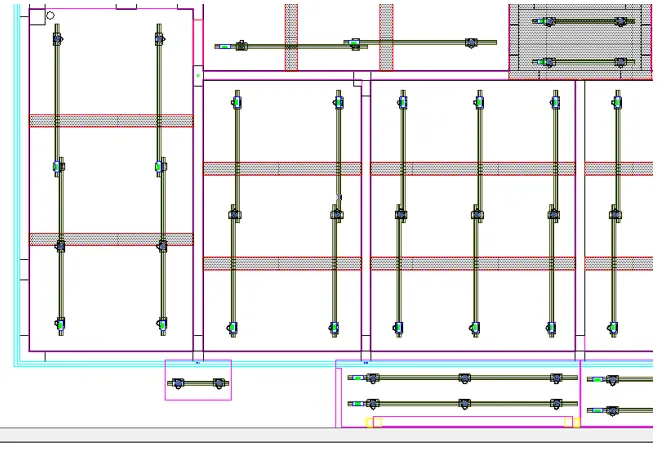

图1-3叠合板支撑独立架布置平面图

b.  放墙身标高线及叠合板起止线

抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。

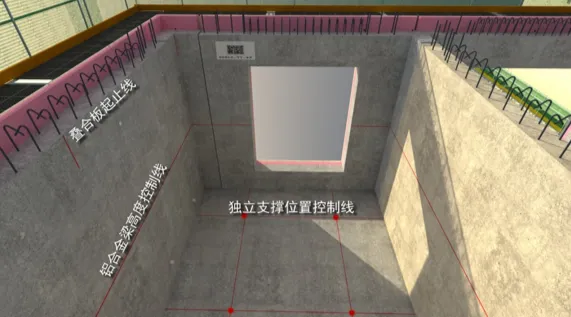

图1-4叠合板测量放线示意图

①　安装新型支架

安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm，安装楼板前调整支架标高与两侧墙预留标高一致。在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度≥70%设计强度时，才可以拆除下一支架。

a.  根据房间的开间尺寸大小确定叠合板独立支撑架的位置；

b.  根据放出的独立支架位置线依次搭设独立支撑；

c.  开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。

d.  调整独立支撑高度到预定标高。

②　铝合金梁搭设

a.   根据放出的楼板标高线，在独立支撑上放置铝合金梁；

b.   再次复核独立支撑标高，保证铝合金梁上表面位置准确；

c.  板底支撑搭设完成。
