高中物理电势的φ‑x图像|平面曲线→3D立体演示,一看就懂

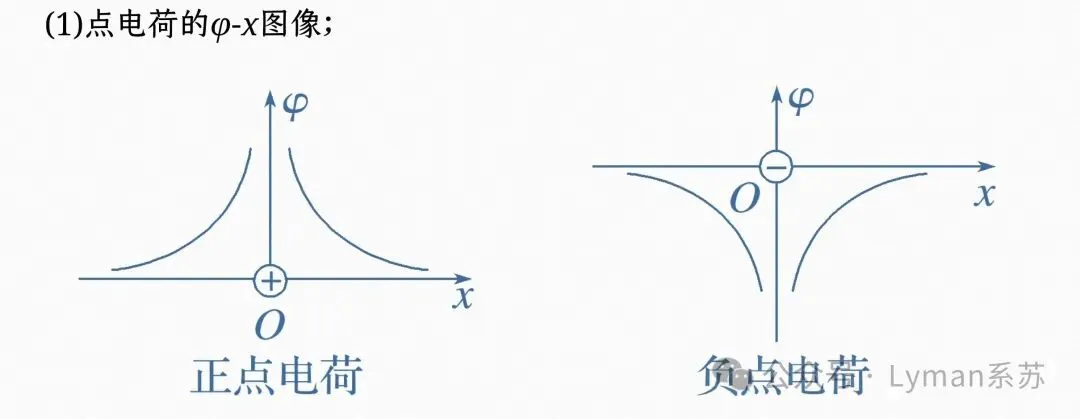

高中物理电势的φ‑x图像|平面曲线→3D立体演示,一看就懂💯导语 电势φ-x图像是静电场难点，很多同学只会死记曲线，很难想象背后电势分布。 👀本篇每一张二维坐标图，都搭配🔗交互式3D演示视频🔗，把平面坐标曲线“立起来”，旋转视角就能直观看到电势山丘、电势洼地。 ✅核心关系：E = - Δφ / Δx φ-x图像上，曲线切线的斜率，反映电场强度；斜率绝对值越大，电场越强。 一、单个点电荷的 φ-x 图像

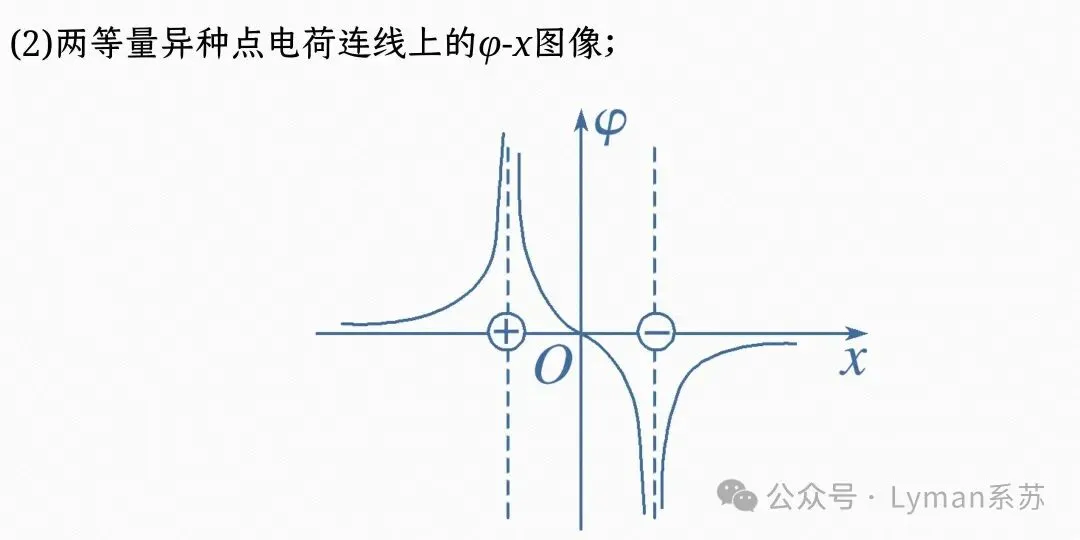

🎬配套演示视频 红色为正电荷，蓝色为负电荷 二、等量异种点电荷连线上的 φ-x 图像

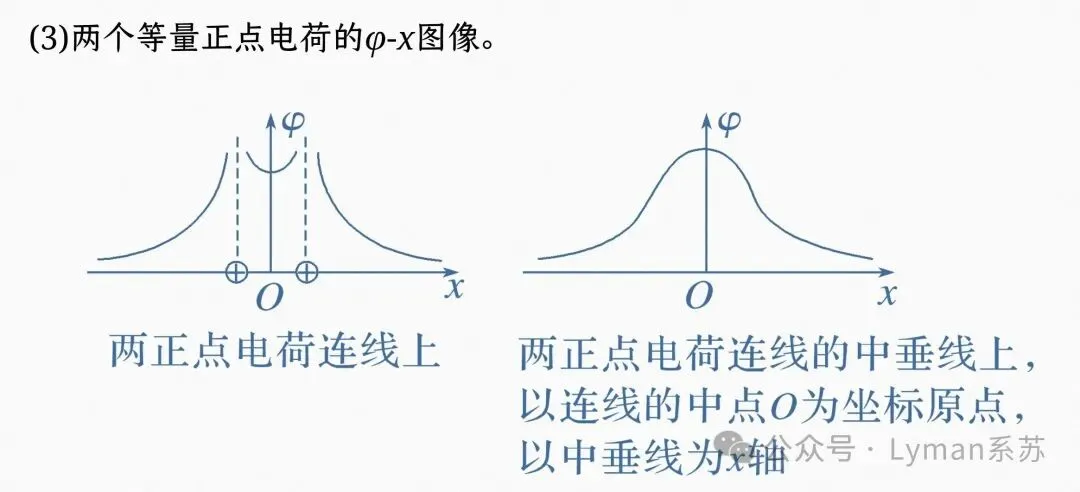

从正电荷到负电荷，电势持续降低；连线中点电势φ=0。 一侧电势为正、一侧电势为负，平滑过渡穿过横轴零点。 🎬配套演示视频 3D曲面一边是山峰、一边是深坑，沿着电荷连线切开，截面就是这条φ-x曲线。 红蓝交界的地方电势为0 三、两个等量正点电荷的 φ-x 图像

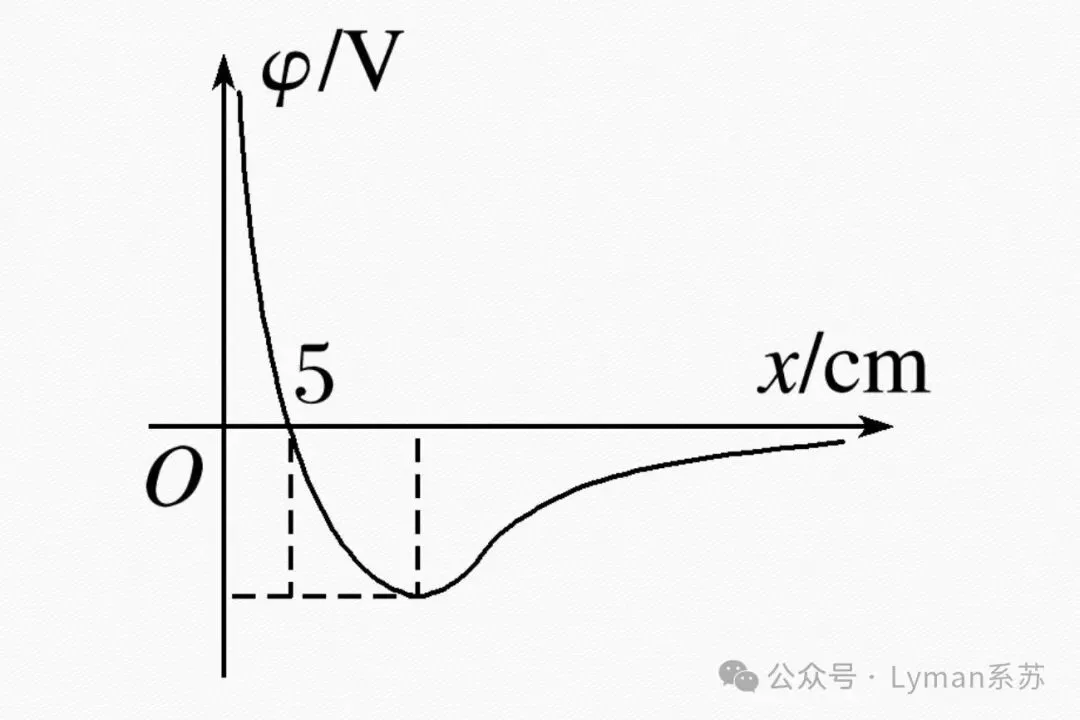

左图：两点电荷连线上。两个电荷位置电势最高，连线中点是连线上电势最低的位置，中点处电场E=0。 右图：两点电荷连线的中垂线上。中点是中垂线上电势最高点，向两侧远处电势逐渐降低。 🎬配套演示视频 两座电势山丘并排摆放，分别沿着连线、中垂线剖切，得到两条不一样的φ-x曲线。 四、不等量异种电荷的 φ-x 图像（考题变式） 曲线和横轴交点：电势φ=0； 曲线最低点：切线变平缓，Δφ/Δx=0，此处电场E=0。 是试卷里很常见的变式图像。
🎬配套演示视频 调节两个电荷电量不相等，就能得到这个不对称的电势曲面，曲面坡度平缓处，对应图上最低点。 红蓝交界处电势为0（视频最后用白色实线标出） 💡一句话小结 纵坐标是电势φ；曲线陡峭程度代表电场强弱。 正电荷对应电势“山丘”，负电荷对应电势“洼地”。 👇互动 看完3D演示，是不是一下子看懂曲线是怎么来的啦？有疑问欢迎留言交流~ 标签：#高中物理 #静电场 #φ-x图像 #物理可视化
