墙钢筋定位,中建管理标准丨可下载

一、施工流程

暗柱钢筋绑扎→安装墙体竖向梯子筋→安装水平钢筋定位卡具→墙筋绑扎安装保护层定位措施。

二、施工工艺

1 剪力墙暗柱钢筋绑扎完成后，在剪力墙内自暗柱或转弯100～200mm处开始安放竖向定位梯子筋，梯子筋安放间距不大于2m。

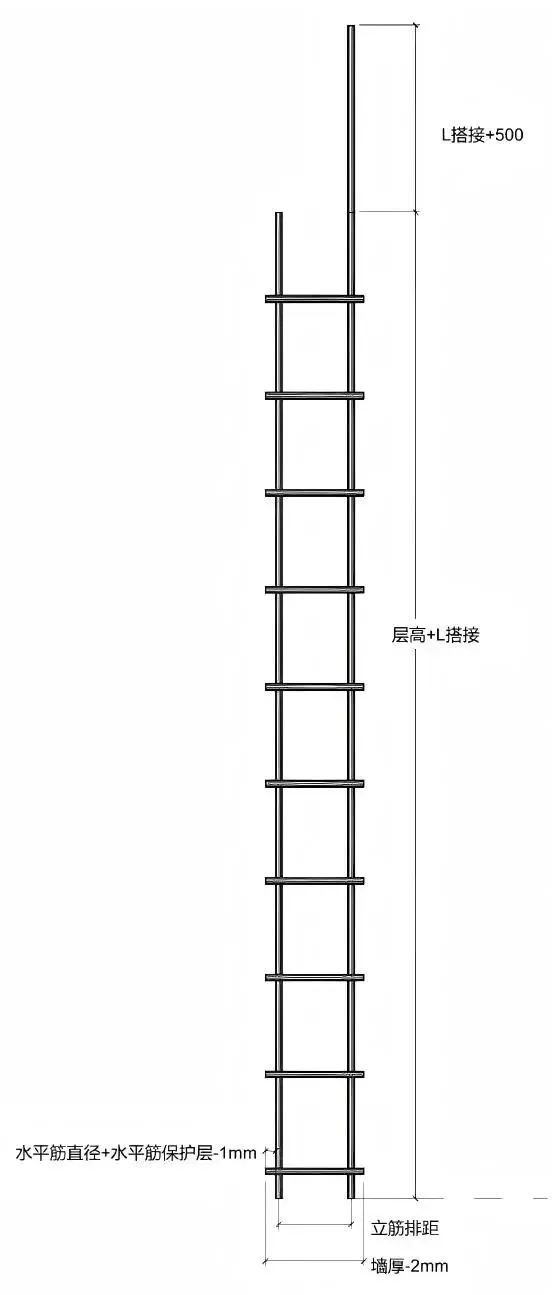

竖向梯子筋示意图	竖向与水平梯子筋布设示意图

2 在上层现浇板面上方200mm处安装水平梯子筋。水平梯子筋应专墙专用，可周转使用。

水平梯子筋示意图	竖向与水平梯子筋布设实例图

3 全部钢筋绑扎完毕后，成梅花形安放保护层垫块和模板定位撑、顶模棍。垫块可采用水泥砂浆垫块；水泥砂浆垫块强度等级应不小于墙体混凝土设计等级；钢筋顶模棍长度为墙厚-2mm，两端切平、刷防锈漆。

钢筋顶模棍加工照片	钢筋顶模棍BIM效果图

5 模板定位水泥砂浆支撑与墙体钢筋用扎丝绑牢，水泥砂浆支撑间距宜为400mm，不应超过600mm（有防水要求的混凝土墙严禁使用水泥砂浆支撑）。

水泥砂浆支撑示意图	水泥砂浆支撑实例图

三、工艺标准及验收

钢筋间距允许偏差10mm，保护层厚度允许偏差±3mm。定位钢筋两端应做防锈处理，绑扎的扎丝应向主筋内翻。梯子筋、顶模棍等现场加工措施筋加工

完成后进行质量验收，水泥垫块、水泥支撑应加强进场验收，避免强度不足、以次充好。

四、参考规范
