涂层开裂路径:沿晶、穿晶和界面扩展分别说明什么?

做失效分析的时候，最容易被忽略的一点，就是裂纹“怎么走”。

很多人看到涂层裂了，第一反应就是：结合力不够、应力太大。

裂纹的扩展路径，本身就是一份“诊断报告”。
它直接对应着涂层内部哪一部分最弱。

把路径看懂，很多问题不用反复试工艺，就已经有答案了。

涂层本质上是多晶或者多相结构。

里面有晶粒、有晶界；如果是复合涂层，还会有不同相之间的界面。

裂纹扩展时，不是随便乱走，而是会优先选择“最容易走的那条路”。

常见的路径就三种：

沿晶扩展——顺着晶界走
穿晶扩展——直接穿过晶粒
界面扩展——沿膜基界面或层间界面走

实际涂层里，这三种情况都可能出现。
但哪一种占主导，基本就指向问题在哪。

沿晶扩展：问题通常出在晶界

如果裂纹沿着晶界绕着走，一般可以判断：晶界比晶粒内部更弱。

晶界本来就是原子排列不那么规整的区域，强度天然低一些。但如果工艺没控制好，这个差距会被进一步放大。

常见原因有几类。

第一是杂质偏聚。
氧是最典型的，真空度不够、气体不干净，都会让氧往晶界跑。晶界一旦被“污染”，结合力明显下降。

第二是柱状晶结构明显。

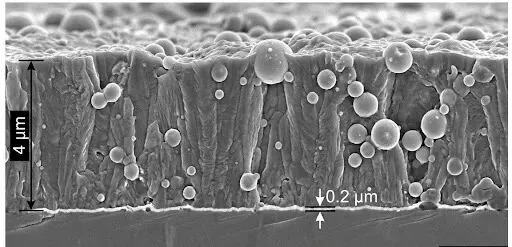

柱状晶之间本来就存在间隙，这些位置等于是天然裂纹通道。一旦受力，基本都是顺着柱间开裂。

第三是晶界相的问题。
像CrAlSiN这类纳米复合涂层，晶界往往被非晶相包裹。如果这个非晶层太厚或者本身偏脆，也会变成弱点。

第四是沉积温度偏低。
温度低，原子扩散不足，晶界处结合不充分，会留下大量缺陷。

从形态上看，沿晶扩展通常比较“粗糙”。
剥落面能看到一块块晶粒的轮廓，有点像碎石路，裂纹是绕着晶粒走的。

这种情况，改进方向基本都围绕晶界：

提高真空度、降低氧含量
提高沉积温度
把偏压调到合适区间，让结构更致密
尽量避免明显的柱状晶结构

穿晶扩展：不一定是坏事

穿晶扩展的意思是，裂纹直接把晶粒“切开”。

这说明一个问题：晶界不再是最弱的地方了。

这种情况要分开看。

第一种，是晶粒过大。

晶粒长得太大时，内部缺陷反而会积累，比如位错、空洞等。这时候裂纹可能直接从晶粒内部穿过去。

这种穿晶，本质上是结构粗化带来的问题。
通常出现在低偏压、低能量沉积的涂层里。

第二种，是纳米复合结构。

比如CrAlSiN，晶界被非晶相包裹得很完整。
晶界反而比晶粒内部更“结实”。

在这种结构下，裂纹找不到更弱的路径，只能穿过晶粒。

这种情况一般是正向信号，说明结构设计是有效的。

第三种，是外部冲击过大。

比如刀具撞到硬点，瞬间应力很高。
裂纹来不及选择路径，会直接以最短路径扩展，其中就可能出现穿晶。

这种更多是工况问题，不完全是涂层本身的问题。

从形态上看，穿晶扩展的断面相对平整。
没有明显的晶粒轮廓，看起来更像被“切开”的。

所以看到穿晶，不能简单判断好坏。
要结合涂层类型、晶粒尺寸和使用条件一起看。

界面扩展：最常见也最致命

界面扩展，是指裂纹沿着膜基界面或者层间界面走。

表现形式很直接——整片或者大块剥落。

这种情况通常意味着：界面是最薄弱的地方。

膜基界面问题最常见。

前处理不到位、离子清洗不充分、打底层设计不合理，都会让结合力偏低。

另外，热膨胀不匹配也很关键。
涂层和基体膨胀差太大，在冷却过程中就会产生很大应力，直接把界面拉开。

层间界面问题，多出现在多层涂层。

工艺切换如果不平滑，比如气氛突变、功率切换过快，就容易在界面形成一层“弱层”。

这层本身可能很薄，但足以成为裂纹起点。

从形态上看，界面扩展比较“干净”。
剥落后表面比较平整，有点像贴纸被整块撕下来。

这种情况的改进方向也比较明确：

强化前处理
优化离子清洗
设计合理的过渡层
避免工艺切换突变

实际分析时怎么判断

现场做失效分析，一般可以按这个顺序看。

先找裂纹起点。

是从表面开始，还是从界面开始，还是某一层内部开始。
这一点往往决定问题是在外部工况，还是在涂层内部。

再看扩展路径。

剥落面用SEM看一下，大致就能分出来是哪种类型。
有没有晶粒轮廓，断面是不是平整，是否整片脱落，这些特征都很直观。

最后把两者结合起来判断。

表面起裂+穿晶，可能是冲击过载
内部起裂+沿晶，多半是晶界质量问题
界面起裂+整片剥落，就是结合力问题
某一层起裂+界面扩展，通常是多层过渡没做好

把这几步理顺，基本不会跑偏。

思考🤔

裂纹路径不是随机的。

它反映的是涂层内部“最先撑不住的地方”。

沿晶、穿晶还是界面，本质上是在告诉你：
问题是在晶界、在晶粒，还是在界面。

把这件事看明白，比单纯去调参数更重要。
