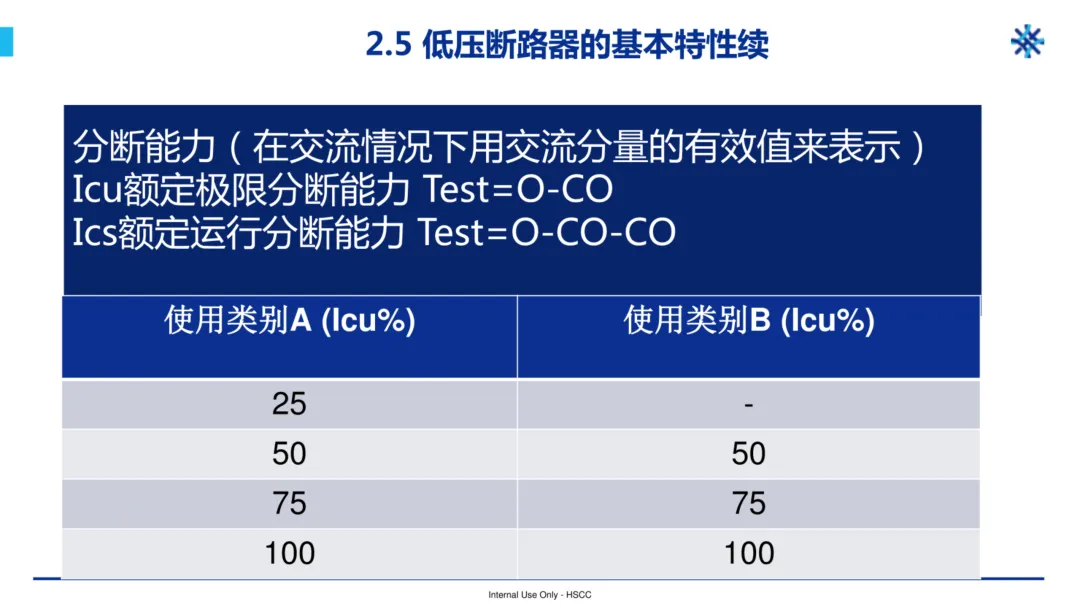

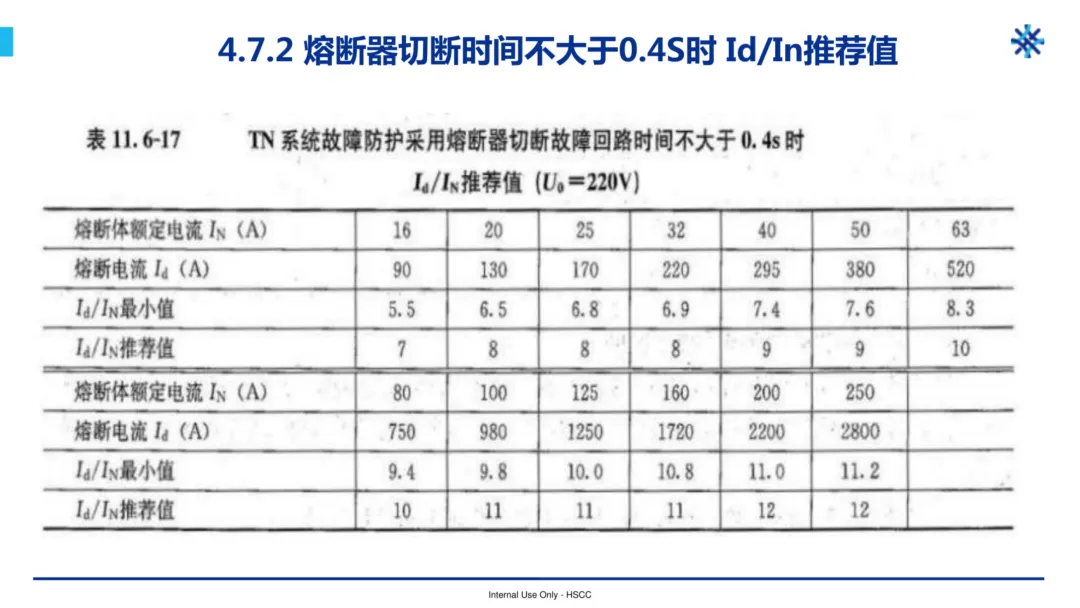

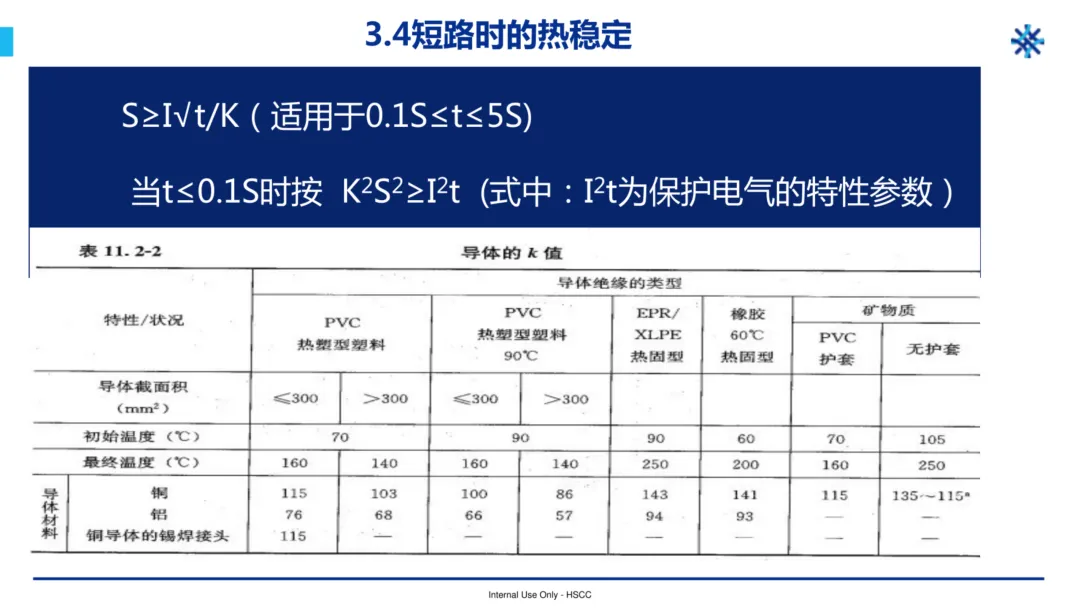

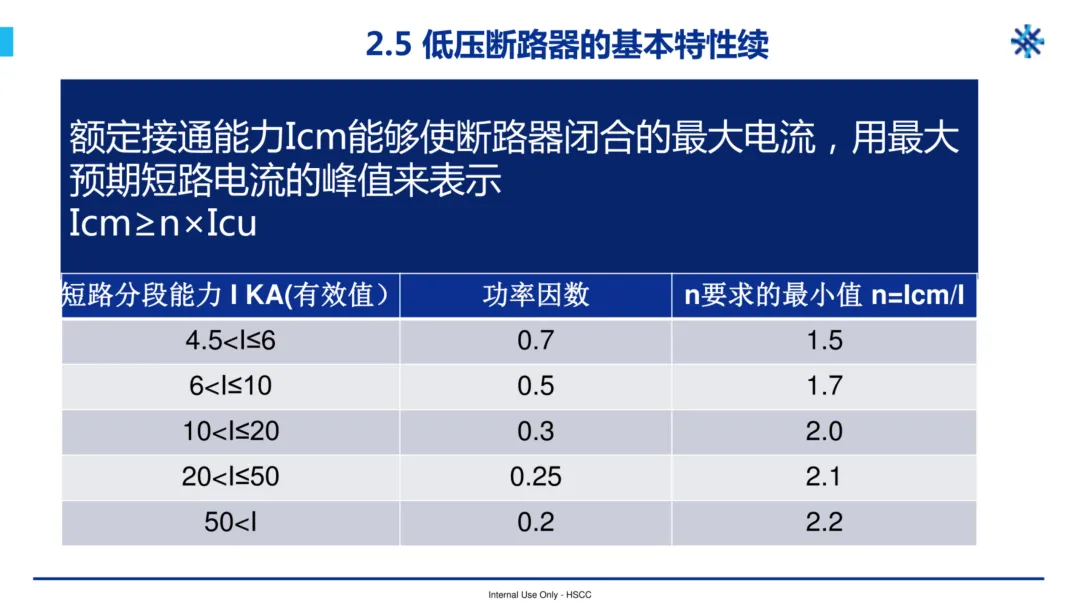

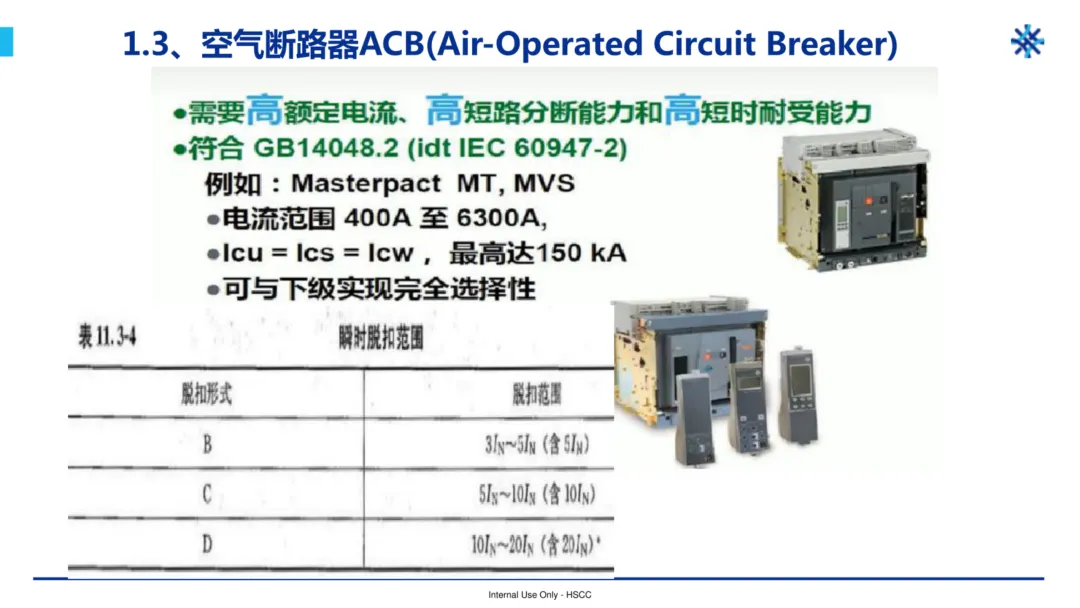

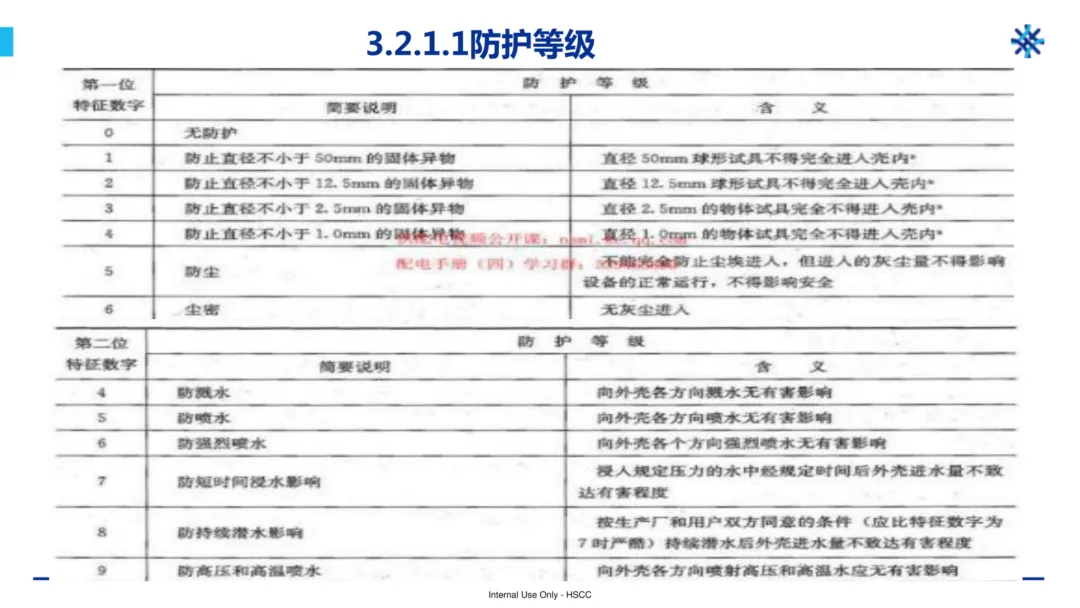

低压断路器的选型与整定(一文读懂).pdf

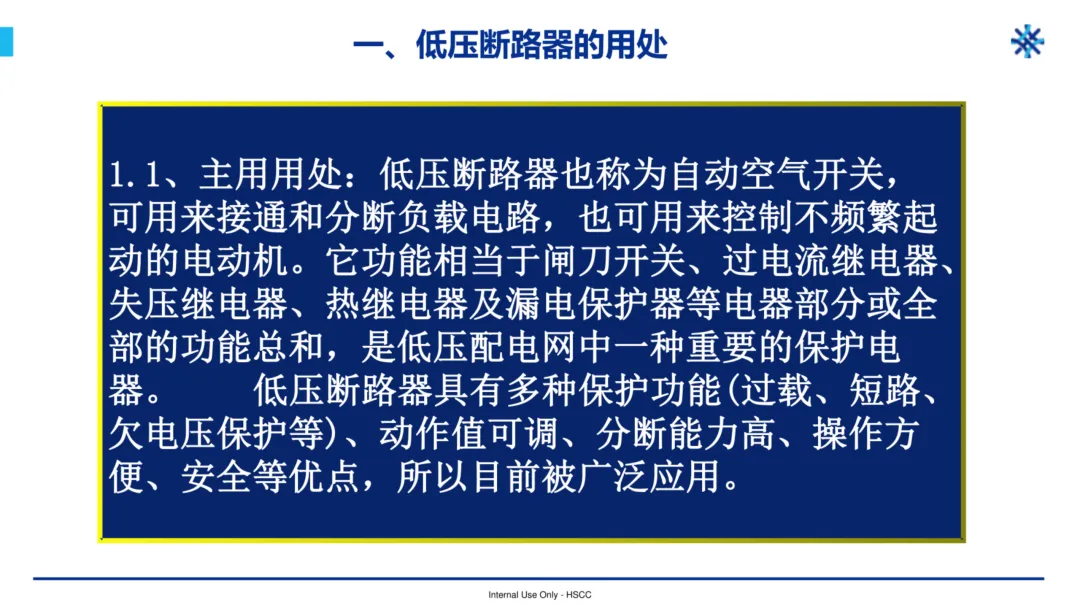

二、断路器的构成

2.1断路器的构成:低压断路器主要由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

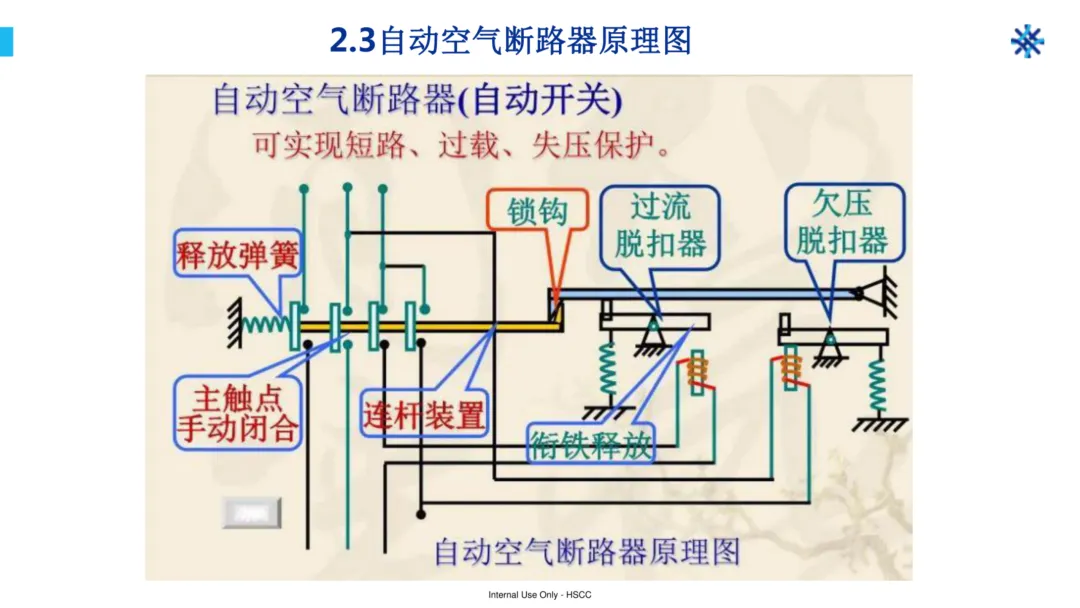

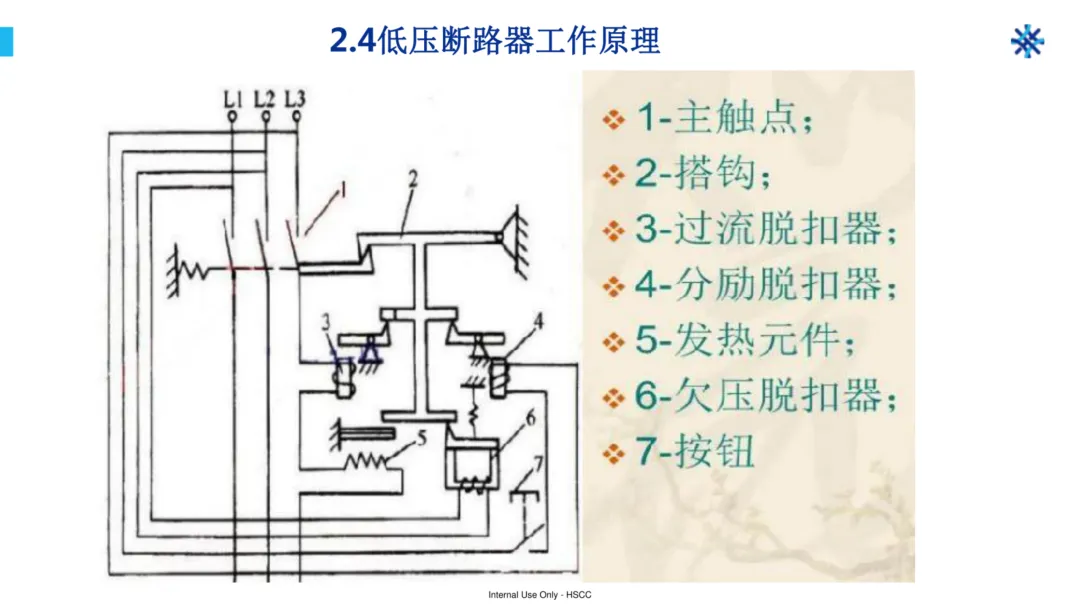

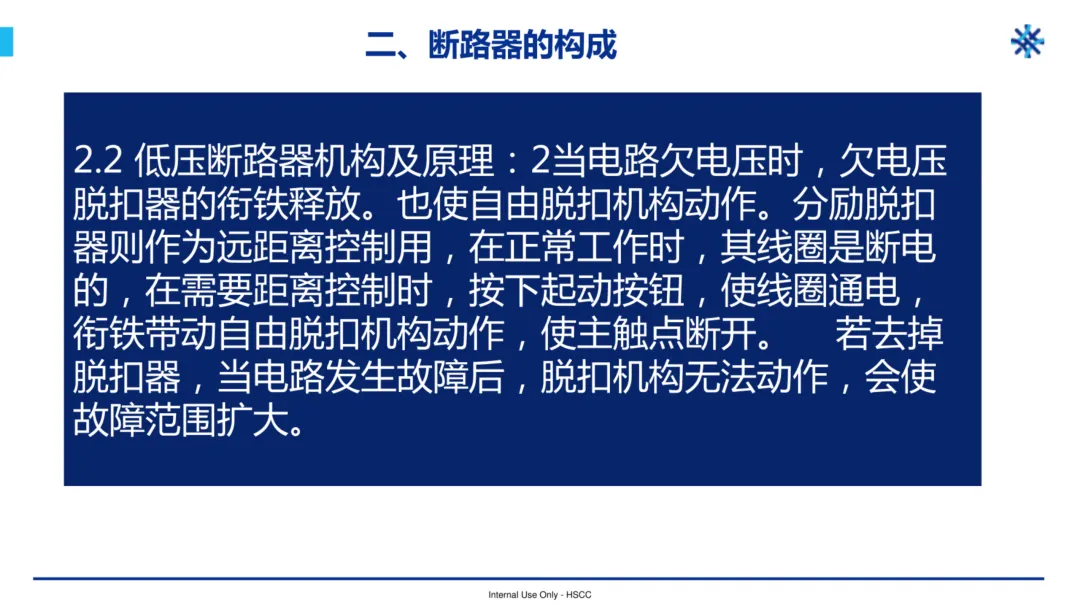

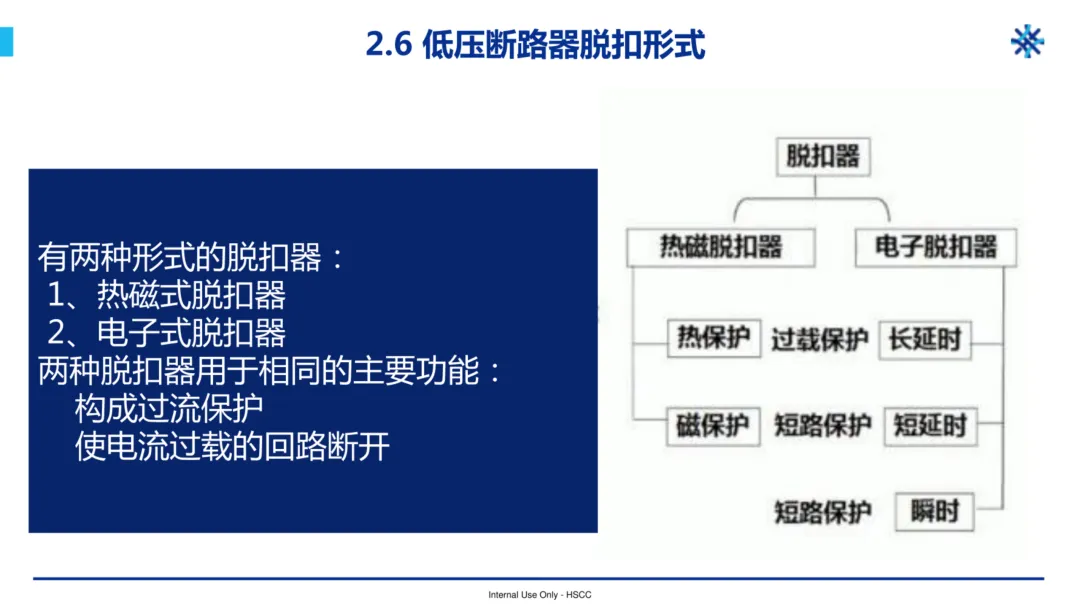

2.2低压断路器机构及原理:1低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
