对《民用机场水泥混凝土道面结构设计软件》中基层等效计算方法适用性的探讨

《民用机场水泥混凝土道面结构设计软件》CAAC-ARPD（V1.0）帮助文档给出了将上、下基层等效为单层基层的计算方法，其基本思路是“抗弯刚度等效”，并假定上、下基层层间连续。本文对照现行《民用机场水泥混凝土道面设计规范》（MH/T 5004—2025）的计算模型，并通过具体算例，探讨该等效方法的适用性与局限性，不预设“对”或“错”的结论，而是界定其应该在何种条件下成立、何种条件下失真？

一、帮助文档的等效方法与假定

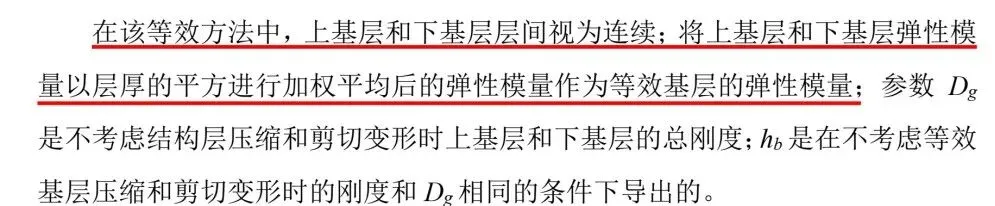

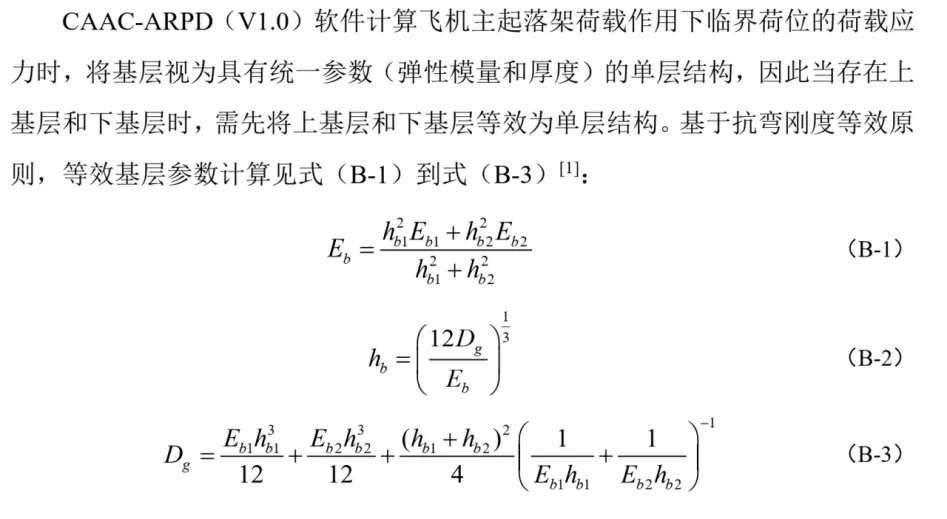

在帮助文档中，上、下基层等效为单层基层并采用抗弯刚度等效，文中注明方法依据《铺面力学》（谈至明，北京：人民交通出版社，2016）第14—15页，并明确“上基层和下基层层间视为连续”。其等效后的等效模量 Eb 与等效厚度 hb，由两层的厚度、模量按抗弯刚度组合关系确定。

需要说明的是，抗弯刚度等效本身并不是什么问题。无论梁还是板，从力学原理上都可以根据整体抗弯刚度进行等效处理。本文并不认为“梁的方法不能用于板”，也不否定合理的等效换算方法。

但机场刚性道面疲劳设计最终使用的，不是“整体抗弯刚度”这个量本身，而是飞机轮载作用下有限尺寸双层板的临界板底拉应力。也就是说，等效处理即使保持了整体抗弯刚度，仍需进一步证明：等效后的单层结构能否给出与原双层板相近的临界板底应力。若不能保持这一应力响应，后续疲劳寿命、累计损伤和设计厚度就可能随之发生偏离。

二、规范规定的计算模型

MH/T 5004—2025 第5.3.2条规定：“新建水泥混凝土道面面层厚度设计时的荷载应力计算模型可采用 Winkler 地基上层间光滑的有限尺寸四边自由双层板模型”；其条文说明为“在荷载应力计算的结构模型中，将基层和面层板简化为双层板，基层以下结构简化为 Winkler 地基”。可见规范把基层作为“板”处理，且模型本身求解的是有限尺寸板在轮载下的局部应力，而非仅是截面整体刚度。

三、机制差异：等效保持了什么、丢失了什么？

其一，板的抗弯刚度为 D＝Eh³/[12(1−ν²)]，梁为 EI＝Ebh³/12，板比梁多一个 (1−ν²) 因子。帮助文档的组合公式按 /12 处理，若直接用于板结构，会在刚度表达上产生系统性差异。

但这还只是公式形式上的第一层问题。更关键的是，即便对抗弯刚度公式作出修正，也不能自动证明该等效厚度能够保持真实双层板在飞机轮载作用下的临界板底拉应力。因为对于机场刚性道面疲劳计算而言，最终进入疲劳方程的是应力，而不是等效刚度本身。

其二，更实质的问题是：等效把“分层结构”压成“单层”，丢失了层间相对刚度的空间分布信息。硬基层在上与硬基层在下，对面层板底应力的影响显著不同，但经抗弯刚度等效后，这一差异有可能被抹平（见第四节算例）。

其三，层间连续假定与实际不一致。帮助文档假定上、下基层层间连续（完全结合）。而机场基层多为分层摊铺碾压形成，层间是否连续取决于是否设置粘结层、透层、对层面进行粗糙化等层间处理；不同基层类型（无机结合料稳定类、沥青混合料类、水泥混凝土类、粒料类）做法不一，不能一概视为连续。对未作层间结合处理的情形，连续假定并不成立，这将高估组合截面的等效刚度。这一点尤其值得注意，因为它是帮助文档自身明确写入的假定，而非外部推断。

四、算例验证（按帮助文档公式复算，可复现）

取上、下基层各厚 20cm，设三种工况，按帮助文档的等效公式计算等效模量 Eb 与等效厚度 hb：

结果显示：工况 B 与工况 C 的等效结果完全相同（Eb 均为 2650MPa，hb 均为 29.72cm，差值为 0）。也就是说，在等厚条件下，该等效方法无法区分“硬层在上”与“硬层在下”。

其工程意义是：硬基层置于上部，能更有效分散轮载、降低面层板底应力；硬层置于下部则作用有限。两者对道面受力是显著不同的工况，但经该方法等效后被压缩为同一组 (Eb, hb)，再进入应力查表，将得到相同的板底应力与面层板厚。一个在工程上重要的差异，在等效环节被抹平了。

五、结论与建议

已可确认的两点：其一，该等效方法在等厚条件下关于上、下层对称，会抹平“硬层位置”这一对板底应力有显著影响的差异；其二，帮助文档“层间连续”的假定，对未作层间结合处理的基层并不成立。

尚需进一步验证的：上述等效对最终面层板厚的影响方向与幅度，应以有限尺寸双层板模型（或有限元）为基准，按不同材料组合、厚度比和层间状态定量校核后才能给出。本文不就整体影响幅度下结论。

建议：一是在帮助文档中说清楚该等效方法适用于什么情况、不适用于什么情况。尤其要说明：只有在上下两层能够较好共同受力、层间结合可靠时，才可以把双层结构近似等效成单层结构；如果硬层位置变化、层间结合不好，或者存在脱空、滑移等情况，直接等效可能会失真。二是对硬层位置敏感或层间未结合的工况，不宜直接采用单层等效，宜按双层板模型校核。三是给出单层等效结果与双层板基准结果之间的误差范围，使该方法能够被独立复核。
