集水坑的模板、锚固长度、方箍

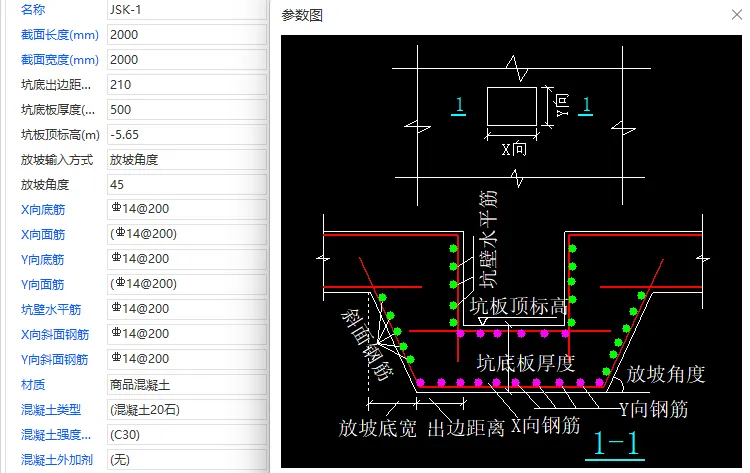

集水坑绘制

集水坑模板只有坑壁（坑立面）和坑板顶（坑底面）模板，如上图。

斜面、坑底板由防水保护层作为模板。

垫层、防水保护层在筏板局部加深、集水坑的标高计算。

标高的计算一定要准确、熟练。

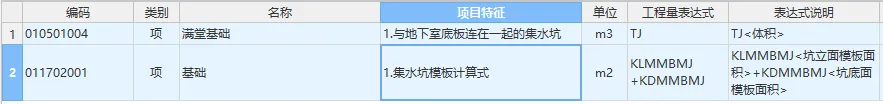

集水坑砼工程量一般并入满堂基础。即集水坑做法同筏板。

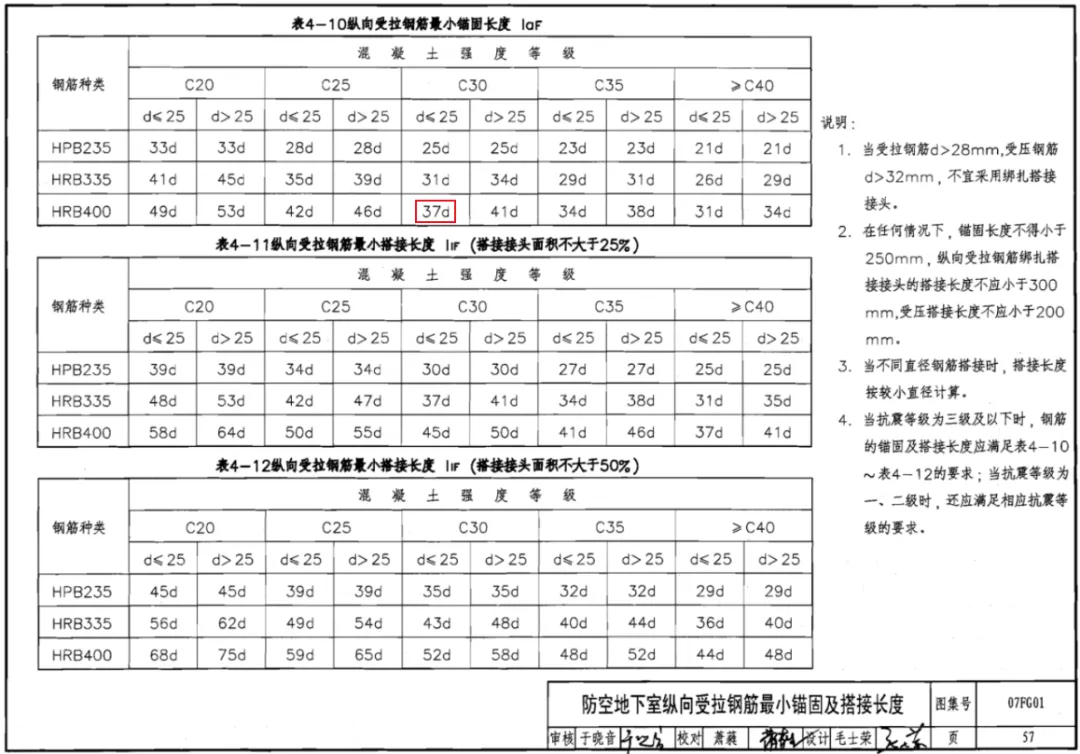

集水坑（人防锚固值与22G是有区别的，按最大值选择）

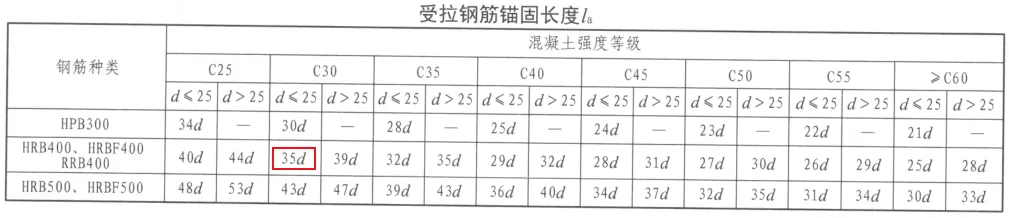

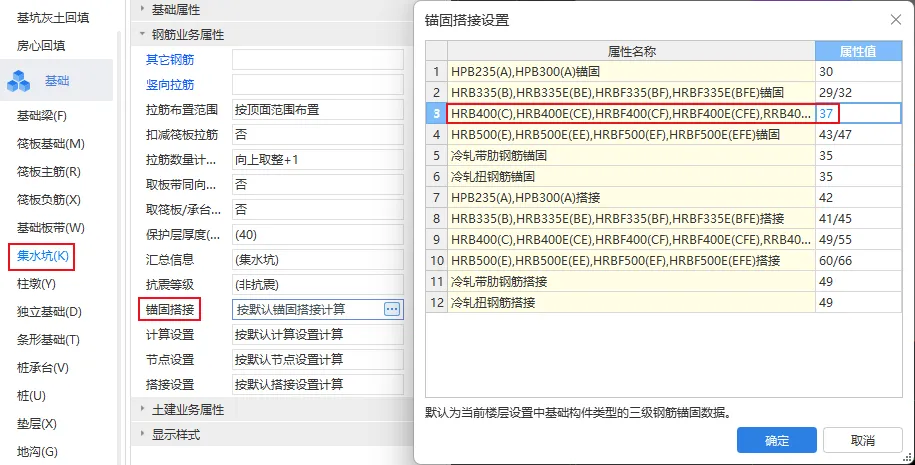

人防钢筋的锚固搭接调整：la是35d, laf是37d，故调整为37d。

【序号2】29/32代表的意思：≤φ25取29d，φ25以上取32d。

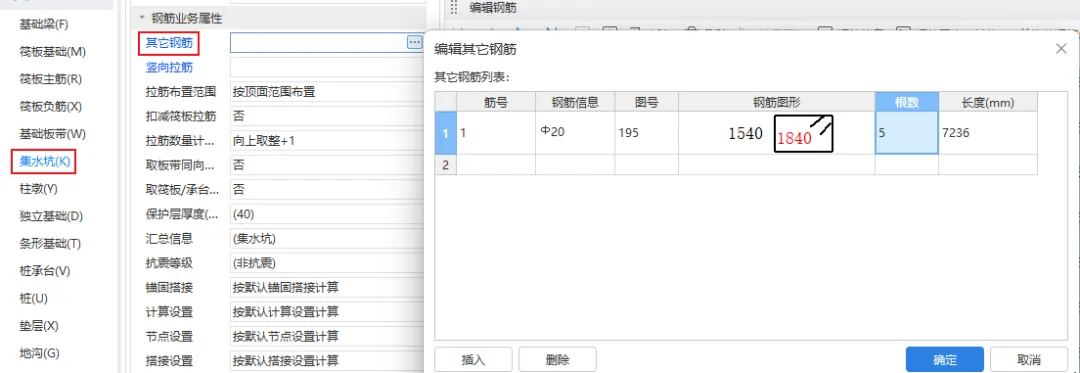

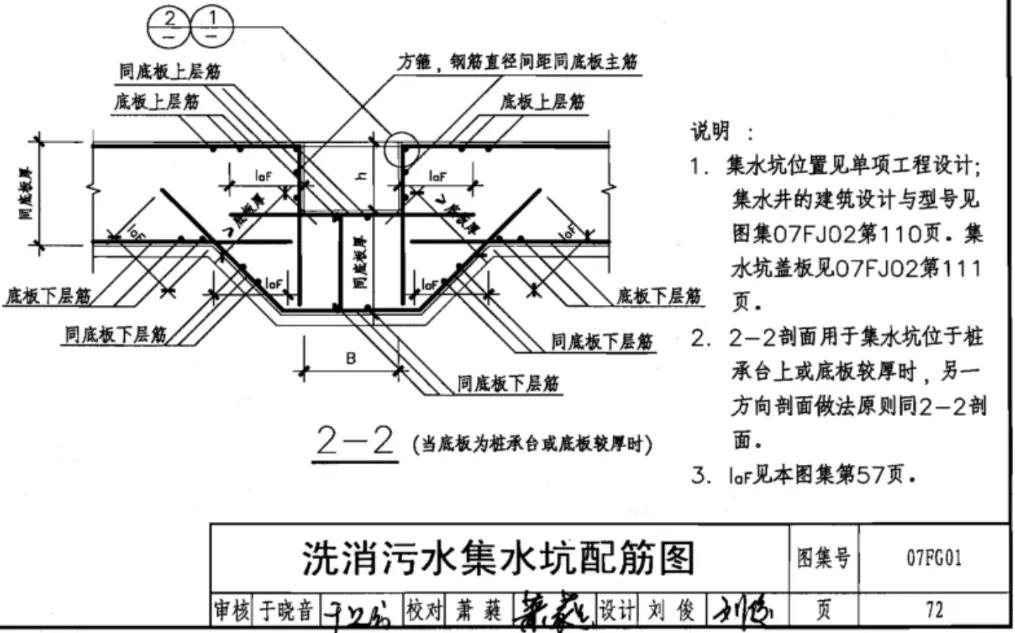

坑壁方箍的编辑：需计算长度、根数。编辑钢筋业务的其它钢筋，选择图号，输入数值，确定。

集水坑斜边（1.调整放坡，2.选取集水坑构件，3.左键点击需调整的集水坑边线，4.调整出边距离）
