大家好，今天分享一款CAD插件，一键读取线元参数、自动绘制线路中心线。
插件仍使用 Autolisp 进行编写，支持AutoCAD、中望CAD、浩辰CAD，下面进行介绍。
➤ 使用方式：APPLOAD命令加载
➤ 功能：
1、读取CSV/TXT平曲线要素表，自动生成线路中心线；
2、中线放置于CJP_ZX图层，颜色6；
3、支持不等长缓和曲线。
4、支持回头曲线、水滴形曲线、卵形曲线。
5、适用于（直线、缓和曲线、圆曲线）任意组合的线型。
➤ 注意：
1、暂不支持断链；
2、只支持绘制多段线(LWPOLYLINE)；
3、缓和曲线用折线加密表示，可以手动设置加密间距，默认为1米。
4、圆曲线长度不能大于一个半圆，如果大于了，拆成两个部分即可。
5、线元法不建议过长，会有误差累积（受起点坐标和方位角精度影响），建议分段并校核图纸数据。
✅ 步骤1：加载插件
1、AutoCAD中输入命令【APPLOAD】，加载保存好的插件（.lsp格式）；
2、加载成功后，命令行将显示插件提示，确认启用即可。
✅ 步骤2：准备CSV或TXT参数表（关键！）
按以下规范填写，否则无法正常读取：
- 第1行：起点里程, 起点北坐标, 起点东坐标, 起点方位角（d.mmss）；
- 其余行：线元长度, 起点半径 , 终点半径 , 左右偏（左偏为-1，右偏为1，直线为0）；
- 数据禁止非数字字符，参数用逗号分隔。
- 可以设置标题行，插件会自动判断。
- 如果文件中有中文，必须为GB2312编码。

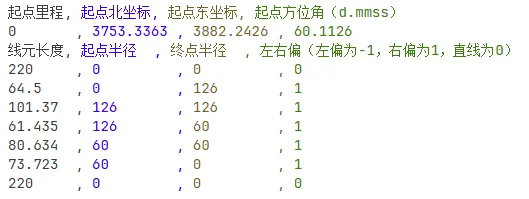

图1：".csv"或“txt”格式数据（有标题行）
图2：".csv"或“txt”格式数据（无标题行）
✅ 步骤3：一键绘制
1、命令行输入【ZX_XY】，回车执行；
2、输入缓和曲线加密间距（默认1），回车；
3、选择准备好的CSV文件，插件自动完成计算和绘图，全程无需手动干预。

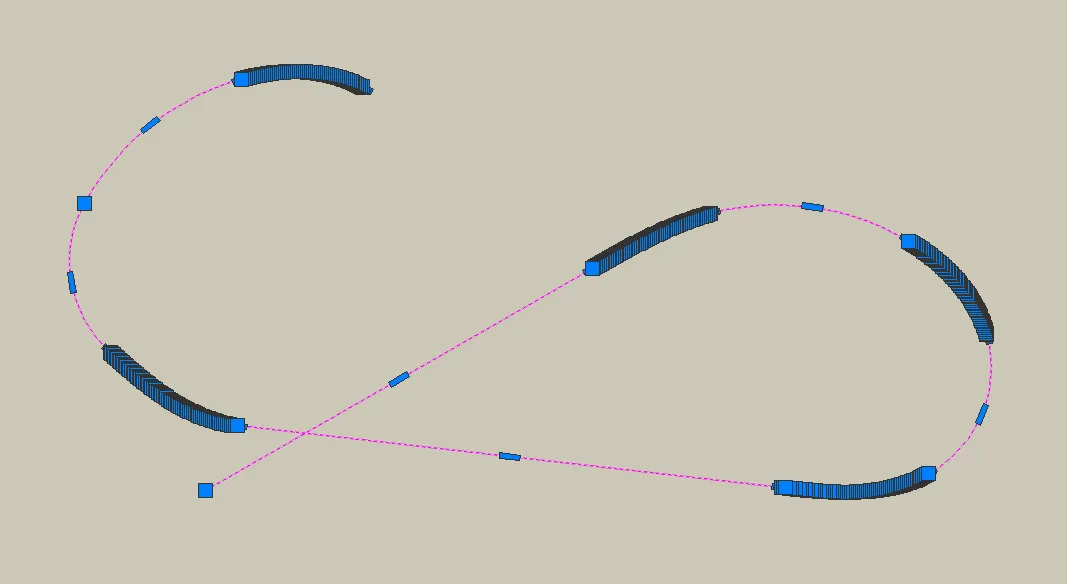

图3：绘制的中线
欢迎大家一起交流，共同进步。
对于插件有什么建议可以私信或评论区提哦。
该款插件免费使用。
公众号回复“20260511”获取下载链接。
