函数图像在初中物理教学中的应用蠡吾镇三中李建华

发布时间：2026-10-31 13:25:13 最近访问：2026-10-31 13:25:13

函数图像在初中物理教学中的应用

蠡吾镇三中李建华

本文系县级“十四五”教育规划课题《数学工具赋能初中物理教学的应用研究》（课题编号2502）系列成果之一

摘要

初中物理包含大量量化规律与变量关系，函数图像作为数学可视化工具，能够将抽象的物理公式、动态的物理过程、复杂的变量关系转化为直观图形，有效破解初中生抽象思维薄弱的学习痛点。本文结合初中物理核心知识点，结合典型教学案例，探究一次函数、反比例函数、二次函数图像在物理教学中的应用路径，分析其可研究、可应用、可推广的育人价值，同时提出针对性教学策略，为初中物理高效课堂构建、学科融合教学落地提供实践参考。

关键词

初中物理；函数图像；学科融合；教学应用；核心素养

一、引言

新课标明确要求初中物理教学注重数理融合、思维建模、过程可视化。初中阶段物理的运动学、力学、电学、热学知识，大多蕴含变量对应关系，与初中数学函数知识高度契合。初中生以具象思维为主，单纯记忆物理公式、文字规律极易出现理解片面、死记硬背、不会应用的问题。

函数图像兼具数形结合、直观具象、规律显性的优势，可实现“物理过程 — 数学图像 — 规律本质” 的转化，既能辅助学生理解物理原理，又能培养学生数据分析、逻辑推理、模型建构的核心素养，具备极高的教学研究与实践推广价值。

二、函数图像应用于初中物理教学的核心价值

（一）可研究价值：完善数理融合教学体系

函数图像是数理跨学科融合的核心载体，打破了数学与物理学科的教学壁垒。通过研究不同函数图像与物理规律的对应关系，可细化初中物理可视化教学的研究维度，填补基础物理教学中“重公式、轻建模、轻过程” 的研究空白，为初中跨学科教研提供全新研究方向。

（二）可应用价值：破解物理教学重难点

针对匀速运动、欧姆定律、液体压强、热量计算等教学难点，函数图像可将抽象的变量变化、正比反比规律直观呈现，帮助学生区分易混淆物理规律、规避公式套用误区，降低学习难度，适配课堂教学、习题训练、实验分析等全教学场景。

（三）可推广价值：适配全员常态化教学

函数图像依托初中基础数学知识，无需复杂工具与高端设备，适配所有初中班级、不同层次学生。教学方法简单易懂、操作性强，可常态化融入日常授课、实验教学、复习备考，可在全域初中物理课堂普及推广。

三、典型函数图像教学应用案例

案例一：一次函数图像—机械运动、压强、热学教学

一次函数主要反映两个物理量之间的正比例线性关系，图像表现为直线，分为过原点和不过原点两类，是初中物理出现频率最高的函数图像，广泛用于机械运动、液体压强、物质吸热放热等模块。

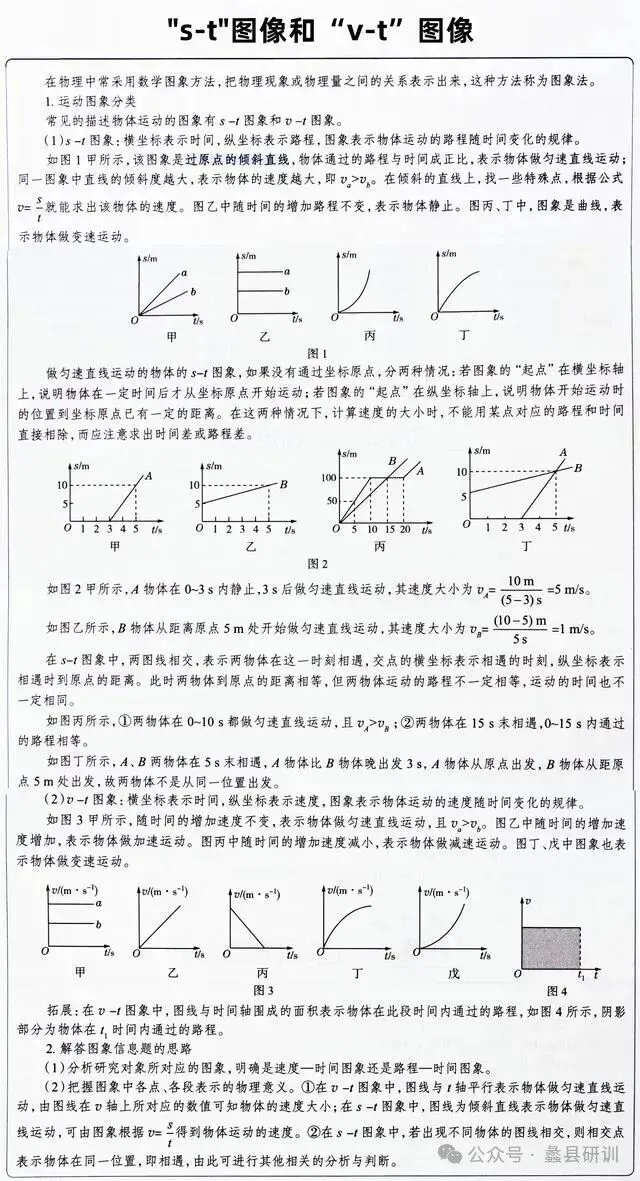

1. 匀速直线运动s-t图像教学

匀速直线运动满足公式s=vt，路程s与时间t成正比，对应的s-t图像是经过坐标原点的倾斜直线。课堂教学中，教师可以先播放小车匀速直线运动实验视频，记录多组时间、路程实验数据，组织学生在坐标系中描点，连接各点得到倾斜直线。

在图像解读环节，引导学生挖掘图像多重物理信息：①直线斜率代表速度大小，斜率越大直线越陡峭，物体运动速度越大；②图像为水平横线时，路程不随时间发生改变，代表物体处于静止状态；③多条倾斜直线放在同一坐标系，可以直接对比多个物体运动速度；④如果图像出现弯曲，代表物体做变速运动。

学生经常出现的易错点：只会背诵公式s=vt，遇到图像题不会把数学斜率和物理速度建立联系，容易混淆静止、匀速、变速运动。借助图像对比，学生不用死记文字，直接通过图形差异区分运动状态。还可以拓展v-t图像，匀速直线运动的v-t图像是平行于时间轴的水平直线，纵轴数值直接代表速度大小，图像与横轴围成的面积表示运动路程，拓展学生图像信息提取能力。

2. 液体压强p-h图像教学

同种液体内部，液体压强与深度满足p=ρgh，液体密度ρ不变时，压强p和深度h成正比，p-h图像为过原点的倾斜直线。

教学时结合U形管压强计实验，不断改变探头在同种液体中的深度，记录压强、深度多组实验数据，学生自主描点绘制图像。从图像中可以直观读出：深度增大，压强同步线性增大。针对学生高频认知误区：不少学生主观认为液体压强和液体总质量、容器形状、液体体积有关。教师可以绘制两组p-h图像，分别记录不同形状容器、相同液体下压强与深度的数据，最终得到重合的直线。学生通过图像可以清晰看到，只要液体密度相同，压强只随深度变化，和容器、液体总量无关，直接破除错误前概念。当更换密度更大的液体，绘制新的p-h图像，新直线斜率更大，对比图像就可以理解：相同深度，液体密度越大，压强越大。

3. 物质吸热Q-t一次函数拓展（热学）

对同一物质持续加热，不发生物态变化阶段，吸收热量和升高温度成正比，Q=cmΔt，质量、比热容不变时，吸收热量Q与温度变化量 Δt成正比例关系，Q-Δt为一次函数图像。对比不同物质加热图像，斜率大小对应比热容大小，帮助学生理解比热容物理意义，解决比热容抽象难懂的问题。

案例二：反比例函数图像—欧姆定律、力学压强教学

反比例函数图像为双曲线，描述在某一物理量保持恒定的条件下，另外两个物理量一个增大、另一个减小的反比变化关系，是电学、压强模块的教学重难点。

1. 欧姆定律I-R图像（电压一定）

欧姆定律I=U/R，当导体两端电压U保持不变时，电路电流I与导体电阻R成反比例关系，I-R图像是第一象限内的双曲线。

课堂基于“探究电流与电阻的关系”分组实验，保持定值电阻两端电压不变，更换不同阻值电阻，记录每组电阻、电流数据，学生描点绘制双曲线图像。

教学解读要点：①从曲线走势直观看到电阻不断增大，电流不断减小，但二者变化并不是均匀线性下降；②重点强调图像成立的前提条件：电压保持不变。很多学生做题忽略前提，直接记忆“电流与电阻成反比”，忽略控制变量。教师可以设置对照：如果实验中没有调节滑动变阻器维持电压不变，把错误实验数据描点绘图，得到的就不是标准反比例双曲线，通过正确图像与错误图像对比，让学生切身体会控制变量的必要性，建立严谨物理实验思维。③拓展U-I图像：定值电阻U-I是过原点一次函数；小灯泡灯丝电阻随温度变化，U-I图像发生弯曲，借此区分定值电阻与非线性电阻。

2. 固体压强F一定时p-S反比例图像拓展

压力F保持恒定，固体压强公式p=F/s，压强p与受力面积S成反比。例如同一个物体放在不同受力面积的支撑面上，压力不变，受力面积越大压强越小。教师可以根据实验数据绘制p-S反比例双曲线。学生可以直观看到：压力不变，增大受力面积，压强下降，以此解释书包宽背带、铁轨枕木等生活实例。部分学生容易混淆压强正比、反比条件，结合图像区分：压力一定p与S反比；受力面积一定p与F正比，把两组图像放在一起对比，厘清两组不同变量关系。

案例三：二次函数图像—变速运动、机械能变化教学

二次函数图像表现为抛物线，用于描述物理量之间非线性变化关系，物理量变化速率不是恒定不变，对应变速运动、机械能转化过程。

1. 自由下落物体位移与时间图像

物体自由下落过程，下落位移和时间是二次函数关系，位移‑时间图像为开口向上抛物线。在课堂上，借助频闪照相获取小球下落多组时间、位移数据，绘制抛物线图像。对比匀速运动的一次函数直线图像，抛物线曲线不断变陡，直观反映小球下落速度越来越快。学生通过图像图形差异，直接感受匀速运动（直线）和加速运动（抛物线）的本质区别，理解“速度不断改变”的非线性过程，避免把变速运动错误套用匀速运动公式。

2. 竖直上抛运动机械能转化图像拓展

小球竖直向上抛出，不计空气阻力，小球高度随时间变化为二次函数抛物线。图像顶点对应小球最高点。结合图像同步分析动能、重力势能变化：上升阶段高度增大，重力势能增大，动能减小；下落阶段高度降低，重力势能减小，动能增大。借助抛物线的变化趋势，把抽象的机械能转化过程可视化。部分学生容易误认为小球到最高点时速度不为零，结合图像顶点处的斜率，理解瞬时运动状态，突破机械能教学难点。

四、函数图像在物理教学中的应用策略

（一）数形结合，构建物理模型

教学中摒弃单纯公式讲解，坚持“实验数据 — 描点绘图 — 图像分析 — 总结规律” 的教学流程。让学生亲手根据实验数据绘制函数图像，自主从图像中提炼物理规律，实现从 “被动记公式” 到 “主动悟规律” 的转变。
