工具磨床CAM软件的核心:从几何精度到工艺智能的全链条控制

工具磨床 CAM 软件是刀具制造与修磨领域的 “大脑”，与通用铣削 / 车削 CAM 有本质区别 —— 它不是简单的 “刀路生成工具”，而是一套融合计算几何、磨削物理、多轴运动学与刀具工艺学的专用系统。其核心价值在于：将刀具的抽象几何参数（螺旋角、前角、后角等）转化为磨床可执行的精确运动指令，同时解决砂轮磨损、热变形、振动等磨削特有问题，最终实现刀具精度（±0.001mm 级）与寿命的双重保障。

通用 CAM 依赖导入的 CAD 实体模型，而工具磨床 CAM 的核心是 \\“参数驱动的刀具几何生成”\\—— 无需外部 CAD 文件，仅输入刀具的工程参数即可自动生成完整的三维模型与磨削路径，这是刀具制造效率的关键。

1. 核心建模能力

• 标准刀具参数化库：内置 GB/ISO/ANSI 等标准，覆盖立铣刀、球头铣刀、钻头、丝锥、铰刀、滚刀、拉刀等 100 + 类刀具，输入 “直径、齿数、螺旋角、前角、后角、刃长” 等 10-20 个核心参数，10 秒内生成完整模型。

• 复杂刀具自定义建模：支持非标准成型刀、阶梯刀、不等分齿刀具、变螺旋角刀具的自由设计，通过截面轮廓绘制 + 螺旋扫掠算法生成任意复杂刃形。

• 数学模型底层算法：基于空间包络理论与磨削接触线求解，精确计算砂轮与刀具的瞬时接触轨迹，确保前角误差≤0.5°、螺旋角误差≤0.1°，这是国产软件与国际巨头的核心差距所在。

2. 关键技术要点

• 螺旋槽成型算法：通过砂轮安装角与刀具旋转的联动，生成连续光滑的容屑槽，避免 “接刀痕” 与 “棱线”。

• 刃口几何精确表达：支持 F 型（锋利刃）、E 型（倒棱刃）、T 型（倒圆刃）、S 型（复合刃）等多种刃口形貌的参数化定义，直接影响刀具切削性能。

这是工具磨床 CAM 的 “心脏”，直接决定加工效率与精度。与铣削 “去除材料” 的逻辑不同，磨削是 “砂轮与工件的相对运动成型”，其工艺规划需深度适配磨削的物理特性。

1. 工序化工艺模板

• 内置完整的刀具磨削工艺流程：粗磨（去余量）→ 半精磨（成型）→ 精磨（保证尺寸）→ 刃磨（修锐刃口）→ 刃口钝化（微修整），每道工序对应专用的磨削策略。

• 工艺参数自动匹配：根据刀具材料（硬质合金、高速钢、陶瓷）、砂轮类型（金刚石、CBN）与精度要求，自动推荐砂轮转速、进给量、切深等参数，无需人工试错。

2. 核心磨削路径算法

• 随动磨削路径：针对外圆、端面、锥面等特征，实现砂轮与工件的同步随动运动，保证磨削点线速度恒定，避免表面烧伤与螺旋纹（与你之前关注的随动外圆磨床原理一致）。

• 成型磨削路径：通过砂轮轮廓与刀具轮廓的共轭运动，一次成型复杂齿形（如滚刀齿、花键齿），大幅提高效率。

• 进给率智能优化：根据砂轮负荷实时调整进给速度，如 Walter 的 Feedrate Optimizer 可节省 30% 加工时间，同时延长砂轮寿命 30% 以上。

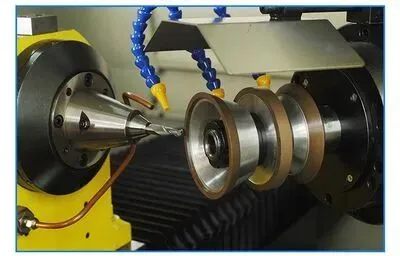

砂轮是工具磨床的 “刀具”，其形状精度与磨损状态直接决定刀具质量，这是通用 CAM 完全不涉及的领域。

1. 砂轮参数化建模与修整

• 支持各种砂轮类型（平形、碗形、碟形、成型砂轮）的参数化建模，精确表达砂轮的轮廓、角度与粒度。

• 自动生成砂轮修整路径：根据砂轮磨损量，自动计算金刚石修整器的运动轨迹，实现砂轮轮廓的精确修复，修整后轮廓误差≤5μm。

2. 砂轮磨损动态补偿

• 静态补偿：每次修整后自动记录砂轮直径减少量，更新加工坐标系，确保刀具尺寸一致性。

• 动态补偿：通过在线测量系统（如 Walter IMS+、ANCA iGrind）实时检测刀具外径、芯径、前角等参数，超差自动补偿砂轮进给量，批量加工尺寸波动≤±0.002mm。

• 砂轮寿命管理：记录砂轮的磨削次数与磨损量，提前预警更换，避免批量报废。

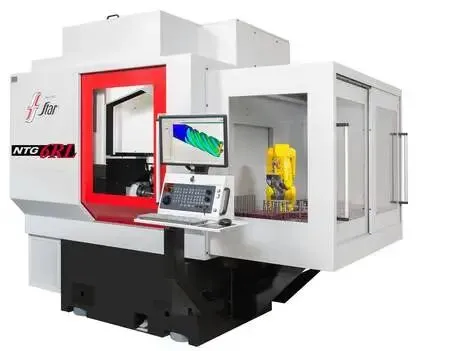

工具磨床普遍采用五轴 / 六轴联动结构（X/Y/Z 直线轴 + A/C 旋转轴，部分带 B 轴），运动链复杂，通用 CAM 的后置处理无法直接使用。

1. 机床运动学精确建模

• 内置主流工具磨床（ANCA、Walter、Rollomatic、NUM）的运动学模型，精确计算各轴的联动关系，避免奇异点与运动干涉。

• 支持机床几何误差补偿：将磨头、头架、尾座的等高度误差、平行度误差等预置入软件，自动修正刀路，抵消机床本身的精度缺陷。

2. 专用后置处理器

• 生成适配专用控制系统的 G 代码：如 ANCA CNC、Walter CORE、NUMROTO 等，支持机床的特殊指令（如砂轮修整指令、在线测量指令）。

• 速度平滑处理：采用五次多项式速度曲线模型，优化小线段程序的衔接速度，减少机床振动，提高表面质量。



刀具制造成本高（硬质合金棒料 + 砂轮损耗），试切一次可能损失数千元，因此 \\“虚拟试切” 是必不可少的环节 \\。

1. 全流程数字孪生仿真

• 完整模拟机床、砂轮、工件、夹具的运动过程，实时检测碰撞与过切，准确率达 99% 以上，将试切时间缩短 70%。

• 加工精度预测：在仿真中提前计算刀具的尺寸误差与表面粗糙度，优化工艺参数，避免实际加工中的问题。

2. 刀具修磨专用仿真

• 支持旧刀具扫描数据导入，自动识别磨损区域，生成针对性的修磨路径，最大限度保留刀具寿命。

• 修磨量自动计算：根据刀具磨损程度，自动调整磨削余量，避免过度修磨导致刀具报废。

主流工具磨床 CAM 软件的核心竞争力，很大程度上体现在其积累的工艺知识库上，这是几十年行业经验的沉淀。

• 刀具数据库：内置超过 10 万种标准刀具与非标准刀具的参数，支持快速检索与调用，换型时间压缩至 15 分钟以内。

• 工艺模板库：将成熟的加工工艺保存为模板，实现 “一键编程”，新手也能快速上手，保证工艺一致性。

• 自动化集成：支持与自动上下料系统、刀具测量系统的无缝对接，实现无人化批量生产。

工具磨床 CAM 软件的核心本质是 \\“刀具几何的精准表达 + 磨削工艺的深度适配 + 多轴运动的精确控制”\\。与通用 CAM 相比，它更关注 “如何用砂轮磨出合格的刀具”，而非 “如何用刀具切出合格的零件”。

对于刀具制造企业而言，选择一款优秀的工具磨床 CAM 软件，不仅能提高编程效率与加工精度，更能将企业的工艺经验沉淀为数字化资产，实现标准化、自动化生产。
