CFD数值模拟求解器与AI的结合方向分析——代理模型与降阶模型在 -CAE 中的应用分析

1. 背景与结论

传统 CAE/CFD/FEA 仿真依赖高保真求解器，能够给出较高可信度的物理结果，但每一次工况变化、几何变化或参数调整都可能带来重新划分网格、重新设置边界条件和重新求解的成本。代理模型与降阶模型的共同目标，是把“高成本的重复性求解”转化为“可快速调用的工程预测能力”。

从软件产品角度看，AI 与工业仿真软件结合并不是简单增加一个聊天助手，而是围绕“数据管理、模型训练、快速预测、优化寻优、模型部署和在线更新”形成完整闭环。成熟的 AI-CAE 产品通常会把代理模型、降阶模型、数据建模、优化算法、后处理可视化和数字孪生部署统一到一个平台中。

结论点	说明
代理模型的定位	更偏“输入参数到输出结果”的快速映射，适合设计优化、参数扫描、DOE、快速评估和多方案对比。
降阶模型 ROM 的定位	更偏“高维物理系统到低维动力学系统”的模型压缩，适合实时仿真、数字孪生、控制系统和系统级联合仿真。
二者关系	二者不是对立关系。工程软件中经常采用“代理模型 + ROM + AI 深度学习”的混合路线，例如用神经网络学习非线性项、用 POD/DMD 提取主模态、用 FNO/GNN 进行场预测。
产品化关键	不能只强调“秒级预测”，还必须提供训练域管理、误差评估、物理一致性检查、不确定性提示、模型版本管理和回退到高保真求解器的机制。

2. 核心概念与技术边界

2.1 直接求解

直接求解是指使用 CFD、FEA、DEM、LBM、SPH、声学、电磁等求解器对控制方程或离散方程进行完整计算。它通常作为高保真基准，用于生成训练样本、验证 AI 模型和评估工程可信度。直接求解的优势是物理一致性强、边界条件清晰、结果可追溯；劣势是计算耗时长、算力成本高、批量优化效率低。

2.2 代理模型

代理模型（Surrogate Model，也称响应面模型、元模型、替代模型）通常使用已有仿真或试验数据，学习设计变量、工况参数、几何特征与仿真结果之间的映射关系。输出可以是单个指标，例如升阻比、最大应力、压降、温升；也可以是曲线或空间场，例如云图、速度场、压力场、应力场。

·常见方法：响应面、Kriging/Gaussian Process、RBF、SVR、随机森林、XGBoost、MLP、CNN、PointNet、GNN、FNO、Transformer 等。

·适合场景：参数优化、快速筛选、多目标优化、可靠性分析、敏感性分析、设计空间探索。

·关键限制：训练数据覆盖范围决定可信范围；超出训练域时外推风险较高。

2.3 降阶模型 ROM

降阶模型（Reduced Order Model，ROM）强调把原始高维物理模型压缩到低维空间，在降低自由度数量的同时保留主要物理行为。它不是简单的数据拟合，而是希望在低维空间内表达系统的主导模态、主导动力学或主要能量分布。

·常见方法：POD、DMD、Galerkin 投影、平衡截断、状态空间模型、POD-RBF、POD-Galerkin、Autoencoder-ROM、PINN-ROM、FNO-ROM 等。

·适合场景：实时仿真、控制系统、数字孪生、虚拟传感器、系统级联合仿真、硬件在环。

·关键限制：强非线性、强间断、湍流、多相流、接触碰撞、拓扑变化等问题会显著增加 ROM 构建难度。

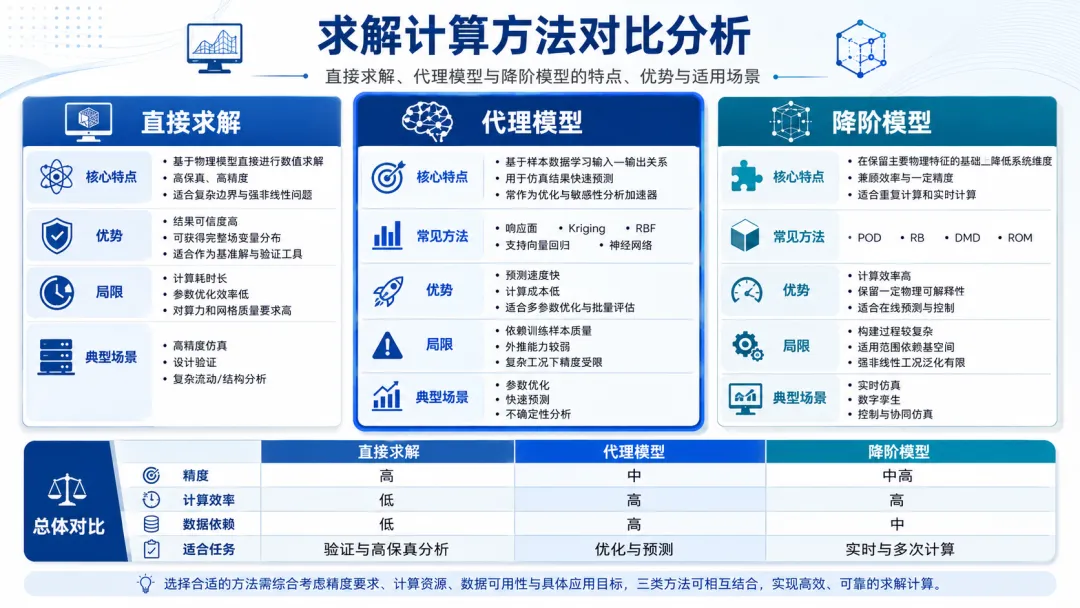

3. 代理模型与降阶模型的主要区别

对比维度	代理模型	降阶模型 ROM
核心思想	学习“输入参数 → 输出结果”的映射关系。	压缩原始高维模型，提取主导模态或低维状态。
建模对象	参数、几何特征、工况与结果之间的统计关系。	物理系统的状态变量、模态、动力学结构。
是否依赖原方程	可以完全黑箱，不一定需要原控制方程。	通常更强调原方程、系统结构或物理一致性。
数据需求	需要覆盖设计空间的样本数据，样本越复杂需求越高。	需要快照数据、模态数据或系统响应数据，有时需要原求解器矩阵/方程。
输出形式	指标、曲线、图像、点云、空间场均可。	低维状态、动态响应、重构场、系统级模型。
优势场景	优化设计、DOE、快速筛选、参数化预测。	实时仿真、数字孪生、控制、联合仿真。
主要风险	外推失真、物理约束不足、样本偏差。	非线性稳定性、模态截断误差、构建复杂度。
工程定位	“算得快”的替代预测器。	“模型变轻”的实时模型。

4. 优缺点分析（重点）

4.1 代理模型的优点

优点	工程价值	适用示例
预测速度极快	训练完成后可以秒级甚至毫秒级给出结果，适合替代大量重复性高保真计算。	汽车外形风阻快速预测、叶轮参数性能快速评估、结构最大应力快速筛选。
对原求解器侵入小	不要求修改原 CFD/FEA 求解器，只要能批量生成样本并读取结果即可。	集成 OpenFOAM、CalculiX、商业软件或自研求解器。
适合多目标优化	可以与遗传算法、贝叶斯优化、NSGA-II 等算法结合，显著降低优化迭代成本。	压降最小、换热最高、重量最低、强度约束同时满足。
易于产品化	可以封装为预测模块、优化模块、智能推荐模块或 Web/API 服务。	前处理软件中点击“快速预测”，后处理中直接显示预测云图。
可融合 AI 大模型	大模型可以辅助样本管理、参数推荐、工况解释、报告生成和用户问答。	智能问答、工况模板推荐、自动生成仿真说明。

4.2 代理模型的缺点与应对

问题	表现	工程应对措施
样本依赖强	训练样本少、分布不均或高保真结果本身不稳定时，代理模型精度会明显下降。	采用 DOE/主动学习补点；建立样本质量检查；保留训练集、验证集、外部测试集。
外推能力弱	超出训练参数范围、几何形态变化过大或边界条件发生本质变化时，预测可能看似合理但实际错误。	在界面中显示训练域范围；加入 OOD 检测；超出范围时强制提示“仅供参考”或回退高保真求解。
物理一致性不足	普通神经网络可能不满足质量守恒、能量守恒、边界条件或单调性约束。	引入物理约束损失、守恒后处理、PINN、边界条件编码和物理一致性验证。
可解释性有限	黑箱模型难以说明预测依据，工程师不容易判断错误来源。	输出敏感性分析、特征贡献、误差云图、相似样本检索和模型置信度。
维护成本被低估	几何、材料、工况或求解器版本变化后，原模型可能失效。	建立模型版本管理；记录训练数据、求解器版本、网格策略、适用范围；周期性再训练。
安全和数据合规风险	工业仿真数据可能包含型号、结构、工艺和性能信息。	支持本地部署、私有化训练、权限控制、数据脱敏和审计日志。

4.3 降阶模型 ROM 的优点

优点	工程价值	适用示例
保留主要物理行为	ROM 通过主模态或低维状态表达系统响应，通常比纯黑箱代理模型更容易解释。	结构振动模态、热系统状态空间、流场主导涡结构。
适合实时仿真	低维模型可在普通工作站、边缘设备或控制系统中快速运行。	数字孪生在线预测、虚拟传感器、设备状态估计。
利于系统级集成	可导出为 FMU、DLL、状态空间模型或 API，与 0D/1D 系统仿真或控制系统联动。	整车热管理、装备系统仿真、风电场运行优化。
动态响应能力强	相比只预测静态指标的代理模型，ROM 更适合描述时间演化和输入激励响应。	瞬态传热、结构动力学、流固耦合中的低维响应。
可与 AI 融合增强	神经网络可学习非线性项、闭合项、模态系数演化或场重构关系。	Autoencoder-ROM、POD-NN、DMD + LSTM、FNO-ROM。

4.4 降阶模型 ROM 的缺点与应对

问题	表现	工程应对措施
构建门槛较高	需要理解原模型、状态变量、边界条件、快照数据和模态截断策略。	把 ROM 构建封装成向导流程；提供自动快照采样、模态能量图和误差报告。
强非线性问题困难	湍流、多相流、燃烧、冲击、接触碰撞等问题的低维表示不稳定或精度不足。	采用分区 ROM、局部 ROM、超降阶、神经网络闭合项、混合物理-数据模型。
适用范围有限	参数变化过大、几何拓扑变化或工况切换可能导致原有基函数失效。	建立参数化 ROM；按工况族管理模型；引入在线校正和模型切换机制。
稳定性需要验证	低维系统可能在长时间积分中发散，尤其是非线性动力系统。	增加稳定性约束、能量守恒约束、误差监控和时间步回退机制。
与求解器耦合复杂	投影型 ROM 可能需要访问原求解器矩阵、残差、Jacobian 或离散算子。	先从非侵入式 ROM、快照型 ROM、数据驱动 ROM 入手，再逐步扩展侵入式接口。
用户理解成本高	工程用户不一定熟悉模态、快照、基函数、截断误差等概念。	在产品界面中用“保留能量比例、验证误差、预测时间”替代过多数学术语。

4.5 选型建议

需求场景	优先方案	理由
只需要快速预测一个或少数性能指标	代理模型	建模成本较低，适合参数优化和工程筛选。
需要预测完整场云图，但不要求严格动态演化	AI 场代理模型	可使用 CNN、GNN、FNO、PointNet 等网络直接预测空间场。
需要实时动态响应、控制或数字孪生	ROM 或 AI-ROM	需要低维动力学模型支持在线运行和状态更新。
几何拓扑变化大、参数空间复杂	代理模型 + 主动学习	先用数据覆盖主要设计空间，再逐步引入几何深度学习。
已有大量高质量瞬态仿真快照	POD/DMD/Autoencoder-ROM	适合从快照中提取低维模态或隐变量。
工程安全要求高	高保真求解 + AI 辅助	AI 只做预筛选和加速，关键节点仍由高保真模型验证。

5. 软件产品与 AI 结合的功能体系

从产品设计角度，AI-CAE 软件不应只宣传“预测快”，更应形成完整功能闭环。下面给出一个适合 CAE/CFD/FEA 前后处理平台采用的功能架构。

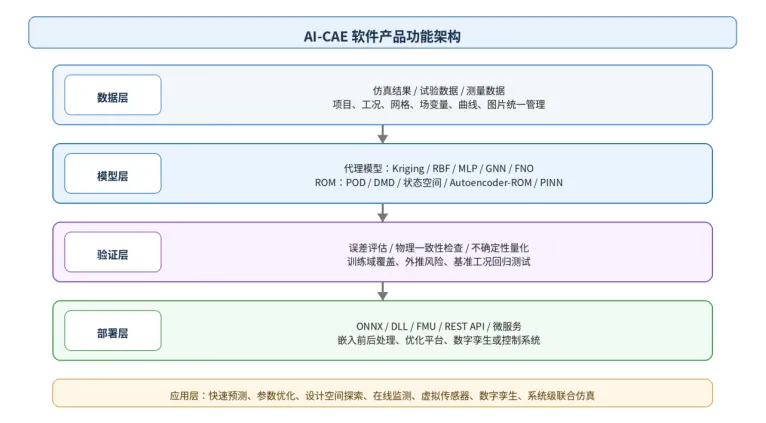

图 2 AI-CAE 软件产品功能架构

5.1 可对外宣传的 AI 功能

功能模块	面向用户的表述	背后的技术实现
智能问答与向导	降低学习门槛，帮助用户理解网格、边界条件、求解设置和后处理操作。	大语言模型 + 产品知识库 + 工程模板 + 参数规则库。
智能前处理	自动识别几何部件、推荐边界条件、提示网格质量问题。	几何特征识别、规则引擎、分类模型、网格质量预测模型。
自动化仿真流程	把几何导入、参数设置、批量求解、结果提取串成自动流程。	Workflow 编排、脚本生成、任务调度、数据采集。
代理模型训练	基于历史仿真数据训练快速预测模型，用于参数优化和方案筛选。	DOE、Kriging、RBF、MLP、GNN、FNO、模型验证。
降阶模型构建	把高维仿真模型压缩为轻量化模型，支持实时仿真和数字孪生。	POD、DMD、Autoencoder-ROM、状态空间、FMU/ONNX 导出。
AI 快速预测	无需完整求解即可快速获得指标、曲线或云图。	模型推理引擎、GPU/CPU 推理、置信度评估、误差可视化。
智能优化设计	自动寻找满足约束的最优设计方案。	多目标优化、贝叶斯优化、遗传算法、代理模型辅助优化。
智能后处理	自动生成对比图、误差图、报告和关键结论。	结果解析、图表生成、自然语言报告生成、异常检测。
部署与集成	模型可以嵌入企业平台、数字孪生系统或控制系统。	REST API、DLL、FMU、ONNX、微服务、权限与审计。

5.2 AI 结合后的产品价值

·效率价值：把“小时级/天级”的高保真求解转化为“秒级/分钟级”的方案评估。

·易用性价值：用智能问答、流程模板和参数推荐降低非专家用户的操作难度。

·优化价值：把传统“人工试错”转化为“数据驱动的设计空间搜索”。

·资产价值：把企业历史仿真、试验、测量数据沉淀为可复用模型资产。

·工程闭环价值：AI 预测结果可继续进入优化、控制、监测和数字孪生系统。

5.3 AI 结合后的主要风险

风险	说明	产品设计建议
过度宣传“替代求解器”	AI 模型在训练域外可能失真，不能无条件替代高保真求解器。	宣传口径应使用“加速预测、辅助优化、减少重复求解”，避免绝对化表述。
用户误用模型	用户可能在未知工况、错误边界条件或不同几何类别上直接调用模型。	提供训练域提示、输入合法性检查、相似工况检索、置信度提示。
结果不可追溯	如果不记录样本来源、模型版本和训练参数，后续难以复现。	建立数据集版本、模型版本、训练日志、验证报告和审批流程。
大模型幻觉	LLM 可能生成不符合求解器规范或工程常识的建议。	大模型只负责解释和辅助，关键设置必须通过规则库、模板库和求解器校验。
数据安全	仿真数据通常属于企业核心研发数据。	优先支持本地化部署、私有知识库、权限控制和审计日志。

6. 国内相关软件产品举例

以下产品信息基于厂商官网及公开资料整理，重点关注其与 AI、代理模型、优化、降阶或快速预测相关的产品表达。由于厂商版本迭代较快，正式投标或竞品分析时应以最新白皮书、产品手册和授权演示为准。

6.1 十沣科技

产品	AI/代理模型/ROM 相关能力	适合介绍的功能点	技术定位
TF-AIDEA 人工智能仿真平台	公开资料将其定位为“自动化数据管理 + 大模型训练 + 工业应用部署”一体化 AI-CAE 多物理场仿真平台；支持深度点云网络、图神经网络、傅里叶算子网络等算法，并强调传统仿真任务的秒级预测。	数据管理、模型训练、可视化训练过程、实时预测、实时后处理、工业模型部署。	偏 AI-CAE 平台、快速预测、工业大模型训练与部署。
TF-AIMDO 通用多学科优化设计软件	公开资料提到可开展参数优化、DOE 响应分析、系统参数识别、随机分析和构建代理模型；提供径向基函数、克里金、深度神经网络等代理模型。	仿真流程集成、DOE、代理模型、单目标/多目标优化、可靠性分析。	偏优化平台与代理模型辅助设计。
TF-QFLUX / 其他仿真求解产品	十沣产品体系覆盖流体、结构、声学、电磁、热学等多物理场仿真；公开案例中可见 AI 与流体仿真、风电尾流预测、汽车气动快速预测等方向结合。	高保真求解器作为数据源，AI 模型作为快速预测和优化加速层。	偏“高保真求解 + AI 加速”的组合。

6.2 南京天洑软件

产品	AI/代理模型/ROM 相关能力	适合介绍的功能点	技术定位
AICFD 智能热流体仿真软件	官网介绍其引入 AI 技术，具备智能问答、智能加速、智能预测等特色功能，面向传统 CFD 中网格划分繁、求解设置难、仿真计算慢等痛点。	智能问答、智能加速、快速预测、热流体仿真全流程。	偏 AI 增强型 CFD 软件。
AIFEM 智能结构仿真软件	官网介绍其集成结构静力、动力、传热、拓扑优化等学科求解功能；可与优化、数据建模、工业 AI 底座形成组合。	结构仿真、拓扑优化、前后处理、与 AI 数据建模联动。	偏智能结构有限元软件。
AIPOD 智能优化设计软件	官网定位为智能优化设计软件，面向能耗更少、成本更低、重量更轻、散热更好、速度更快等优化问题；公开视频资料提到自动化仿真流程、DOE、代理模型训练、优化设计、后处理等流程。	流程自动化、DOE、代理模型、单/多目标优化、结果后处理。	偏代理模型 + 优化平台。
DTEmpower 智能数据建模软件	官网定位为智能数据建模软件，面向仿真、试验、测量等多源工业数据挖掘分析，帮助构建高品质数据模型，实现快速设计评估。	数据清洗、模型训练、模型验证、模型发布、快速设计评估。	偏工业数据建模与代理模型。
TFIIF 工业 AI 底座	官网表述其依托自主可控的“AI + 机理 + 仿真 + 优化”技术体系，面向工业智能化进程。	数据接入、知识库、可视化建模、模型部署、智能应用构建。	偏平台底座与企业级 AI 工业应用。

6.3 安世亚太等其他国产厂商

安世亚太官网将自身定位为“自主 CAE、工业 AI、数字孪生、仿真平台”相关企业，公开报道中也出现了 PERA SIM AI 平台、代理模型、ROM、PINNs 等表述。此类厂商的共同方向，是把通用仿真软件、AI 快速预测、工业数据和数字孪生平台进行融合。由于不同资料来源的权威程度不同，正式竞品比较时应优先采用厂商官网、产品白皮书、正式版本说明和演示材料。

6.4 产品对比观察

观察点	十沣科技	南京天洑软件	对自研产品的启发
AI 产品表达	更强调 AI-CAE 平台、工业大模型训练、快速预测和多物理场仿真。	更强调智能设计、智能仿真、优化、数据建模和工业 AI 底座。	产品宣传应避免只说“AI”，要落到数据、模型、预测、优化、部署。
代理模型位置	TF-AIMDO 明确作为优化平台中的代理模型能力。	AIPOD 与 DTEmpower 分别承担优化和数据建模能力。	可在 CFDFrame/StructFrame 中设置“代理模型训练/预测/优化”模块。
ROM/快速预测位置	TF-AIDEA 侧重深度学习快速预测，适合与 ROM/AI-ROM 结合描述。	AICFD 强调智能加速与智能预测，TFIIF 可承接机理+数据模型部署。	可将 ROM 定位为数字孪生与实时仿真的核心能力。
软件闭环	仿真求解器 + 优化平台 + AI 仿真平台。	CFD/FEM + 优化 + 数据建模 + 工业 AI 底座。	自研软件应形成“前处理—求解—后处理—数据—AI—部署”的闭环。

7. 面向自研 CAE 平台的 AI 集成建议

若将 AI 能力融入通用 CFD 前后处理集成框架、结构有限元前后处理框架和可视化引擎，可采用“先低侵入、后深融合”的路线。第一阶段先做数据管理、代理模型和优化；第二阶段引入场预测、ROM 和数字孪生部署；第三阶段再考虑物理约束深度学习、自动化求解器闭环和企业级模型资产管理。

7.1 建议的软件模块划分

模块	主要功能	与现有 CAE 软件的关系
AI 数据中心	管理项目、几何、网格、边界条件、求解器版本、结果场、曲线、样本标签。	与前处理、求解控制、后处理结果树打通，是代理模型和 ROM 的数据基础。
自动化样本生成	参数化修改几何/材料/边界条件，批量生成 case，提交本地或集群求解。	复用现有 case writer、runner、远程作业提交和后处理解析能力。
代理模型训练器	支持指标预测、曲线预测、云图预测；提供训练/验证/测试误差报告。	作为软件的“快速预测”和“优化加速”模块。
ROM 构建器	从瞬态快照或多工况结果中提取低维模态，构建实时模型。	面向数字孪生、虚拟传感器、在线监测和系统级仿真。
AI 快速预测面板	输入参数后直接输出指标、曲线或云图，并显示置信度和适用范围。	嵌入前处理或后处理界面，与传统求解形成对比验证。
智能优化设计	基于代理模型/ROM 进行单目标、多目标、约束优化。	与几何参数、网格参数、物理参数和求解控制参数联动。
模型部署与接口	支持 ONNX、DLL、FMU、REST API，供外部平台或数字孪生系统调用。	让仿真软件从“工具”升级为“模型资产生产平台”。
智能助手	提供软件操作问答、工况设置建议、错误诊断、报告生成。	作为易用性增强层，但关键参数必须经过规则库和求解器校验。

7.2 推荐的阶段性路线

阶段	建设重点	可交付功能	风险控制
第一阶段：代理模型与优化	围绕参数化工况、批量求解、结果自动提取和代理模型训练。	DOE、样本管理、指标预测、优化设计、误差报告。	限定参数范围；高保真结果作为验证基准。
第二阶段：场预测与可视化	从单指标预测扩展到压力场、速度场、温度场、应力场等空间场预测。	预测云图、误差云图、与真实求解结果对比、快速报告。	增加场变量归一化、网格映射和几何一致性检查。
第三阶段：ROM 与数字孪生	面向瞬态响应、在线预测和控制系统集成。	POD/DMD/Autoencoder-ROM、FMU/ONNX 导出、实时推理接口。	严格做稳定性验证、在线误差监控和回退策略。
第四阶段：AI 工业应用平台	将数据、模型、部署、权限、审计、知识库统一平台化。	企业模型库、模型审批、在线服务、智能助手、运维监控。	数据安全、权限隔离、版本追溯、合规管理。

7.3 产品介绍中可以突出的能力

·面向 CFD/FEA/多物理场仿真的 AI 快速预测能力：支持从高保真仿真数据中训练代理模型，实现设计方案的快速评估。

·面向数字孪生的降阶建模能力：支持从瞬态仿真快照中提取低维模型，实现设备状态的在线预测和实时响应。

·面向设计优化的自动化闭环：支持参数化建模、DOE、批量求解、代理模型训练、多目标优化和结果可视化。

·面向工程可信度的验证体系：提供训练域检查、误差统计、场变量误差云图、置信度提示和高保真回归验证。

·面向企业部署的模型资产管理：支持模型版本、数据版本、权限审计、接口发布和本地化部署。
