高中物理高考高频难点:静电场中的图像问题,一文吃透|斜率、面积、电势、电势能全解析

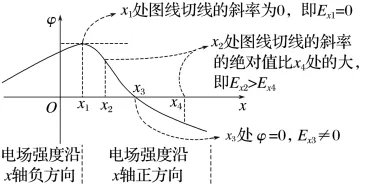

高中物理高考高频难点:静电场中的图像问题,一文吃透|斜率、面积、电势、电势能全解析哈喽，同学们 静电场图像，一直是高中物理选择题里的 “拦路虎”。φ－x图像、E－x图像、Ep－x图像三类图像交织在一起，很多同学分不清什么时候看斜率、什么时候看面积，经常混淆电势、场强、电势能之间的关系，一做就错。 其实静电场图像题套路非常固定！ 核心就两个关键词：斜率、面积。读懂图像背后的物理含义，不用复杂计算，就能快速破题。今天我们一次性梳理清楚三类高频图像的规律、易错点，带你搞定静电场图像难题✨ (1)φ－x图像的物理意义： 反映了x轴上各点的电势φ随位置x的变化规律。 ①根据φ－x图像中纵坐标值比较各点电势的高低，并可根据电势大小的关系确定电场强度的方向。 ②φ－x图线的切线斜率的绝对值等于沿x轴方向电场强度的大小。切线的斜率为零时沿x轴方向电场强度为零。

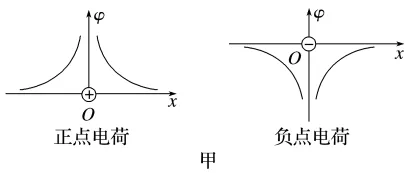

(2)若φ－x图线是倾斜的直线，则电场为匀强电场；若φ－x图线是曲线，则电场为非匀强电场。 (3)点电荷产生电场中常见的φ－x图像 ①点电荷的φ－x图像(取无限远处电势为零)，如图甲。
②两个等量异种点电荷连线上的φ－x图像，如图乙。

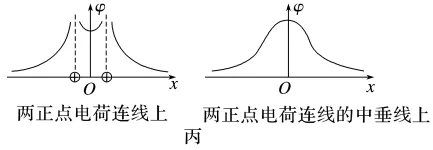

③两个等量同种点电荷的φ－x图像，如图丙。

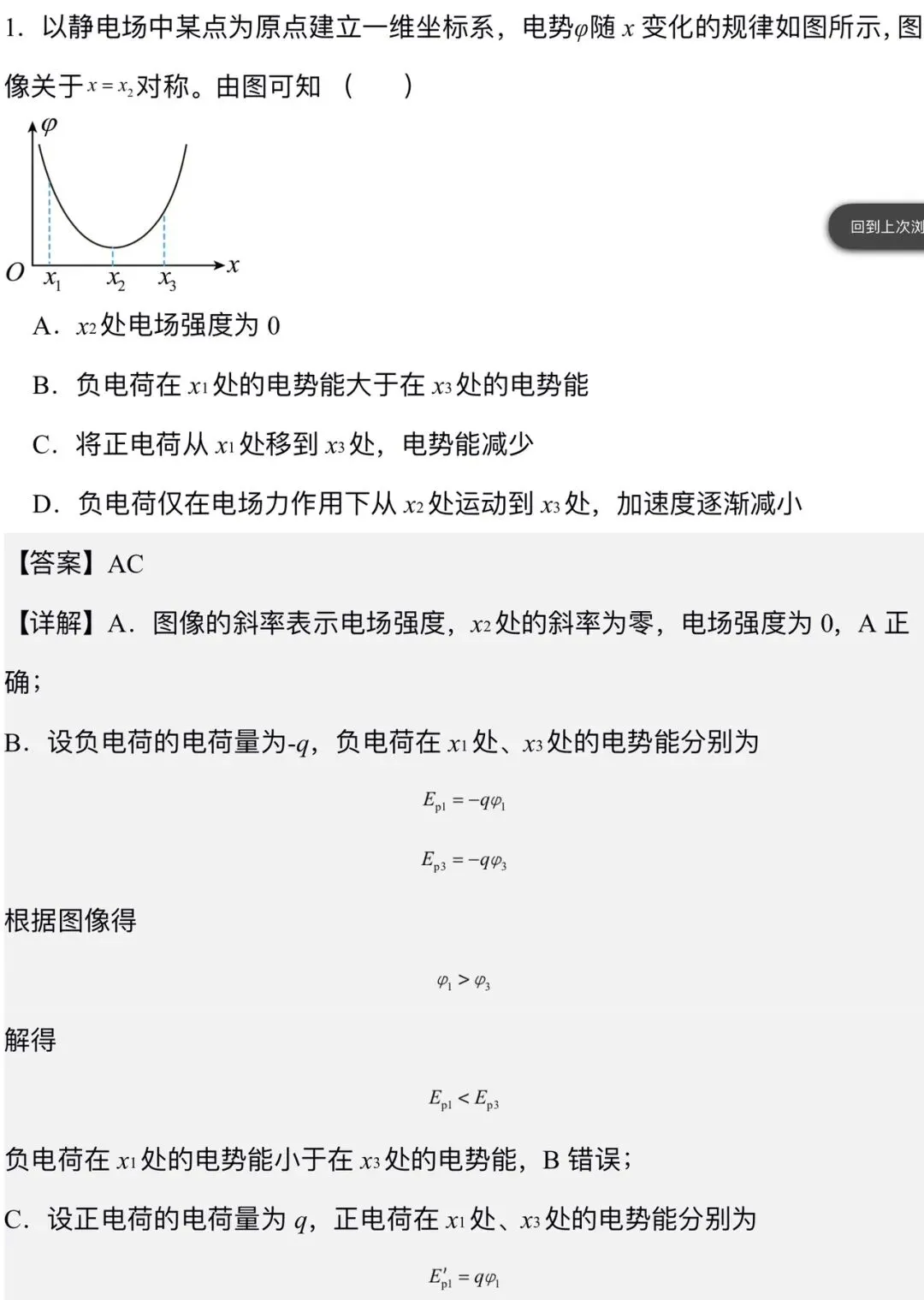

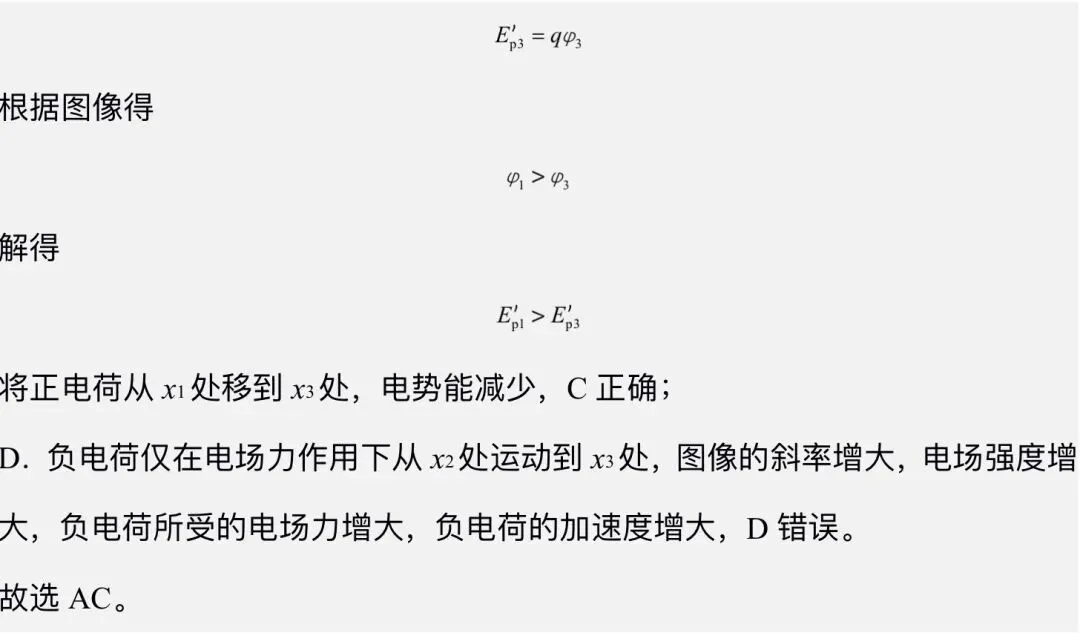

💡小练习

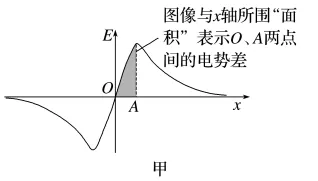

(1)E－x图像的物理意义： 反映了x轴上各点的电场强度E随位置x的变化关系。 若规定x轴正方向为电场强度E的正方向，E>0，表示电场强度E沿x轴正方向；E<0，表示电场强度E沿x轴负方向。 (2)E－x图线与x轴所围图形的“面积”表示电势差(如图甲所示)，“面积”大小表示电势差大小。

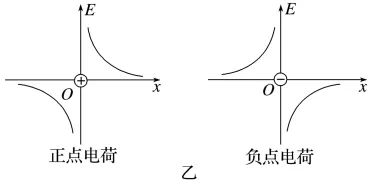

(3)两点的电势高低需结合电场方向判定。 (4)点电荷产生电场中常见的E－x图像 ①点电荷的E－x图像 正点电荷及负点电荷的电场强度E随位置x变化的关系图像大致如图乙所示。

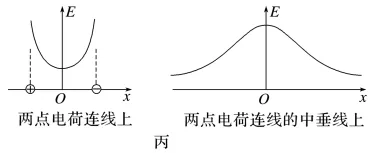

②两个等量异种点电荷的E－x图像，如图丙。

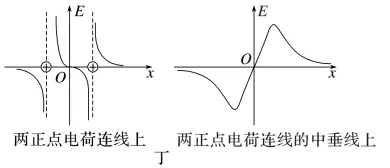

③两个等量正点电荷的E－x图像，如图丁。

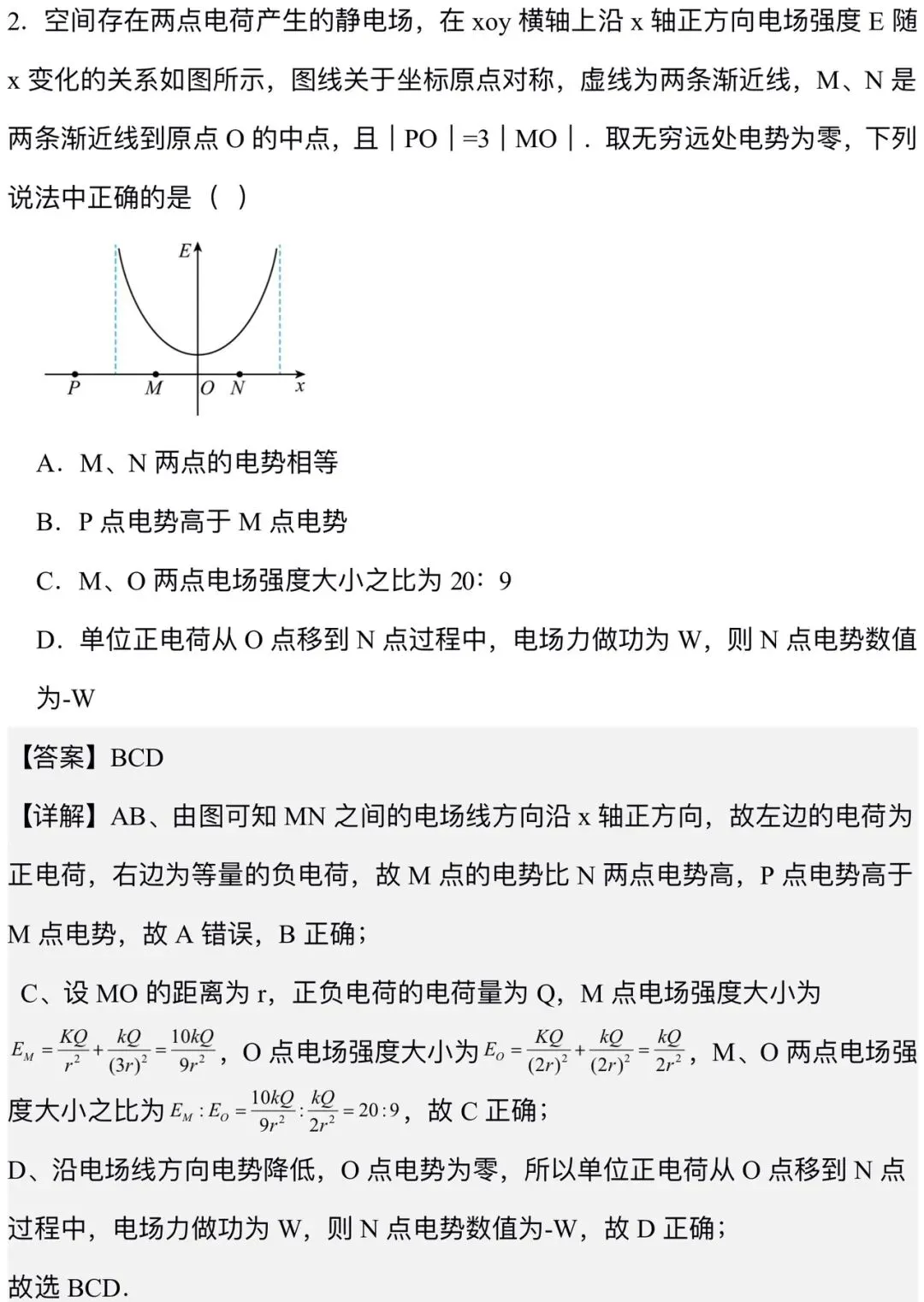

💡小练习
(1)Ep－x图像的物理意义： 反映了某电荷在x轴上各点电势能Ep随位置x的变化关系。 (2)Ep－x图像的切线斜率

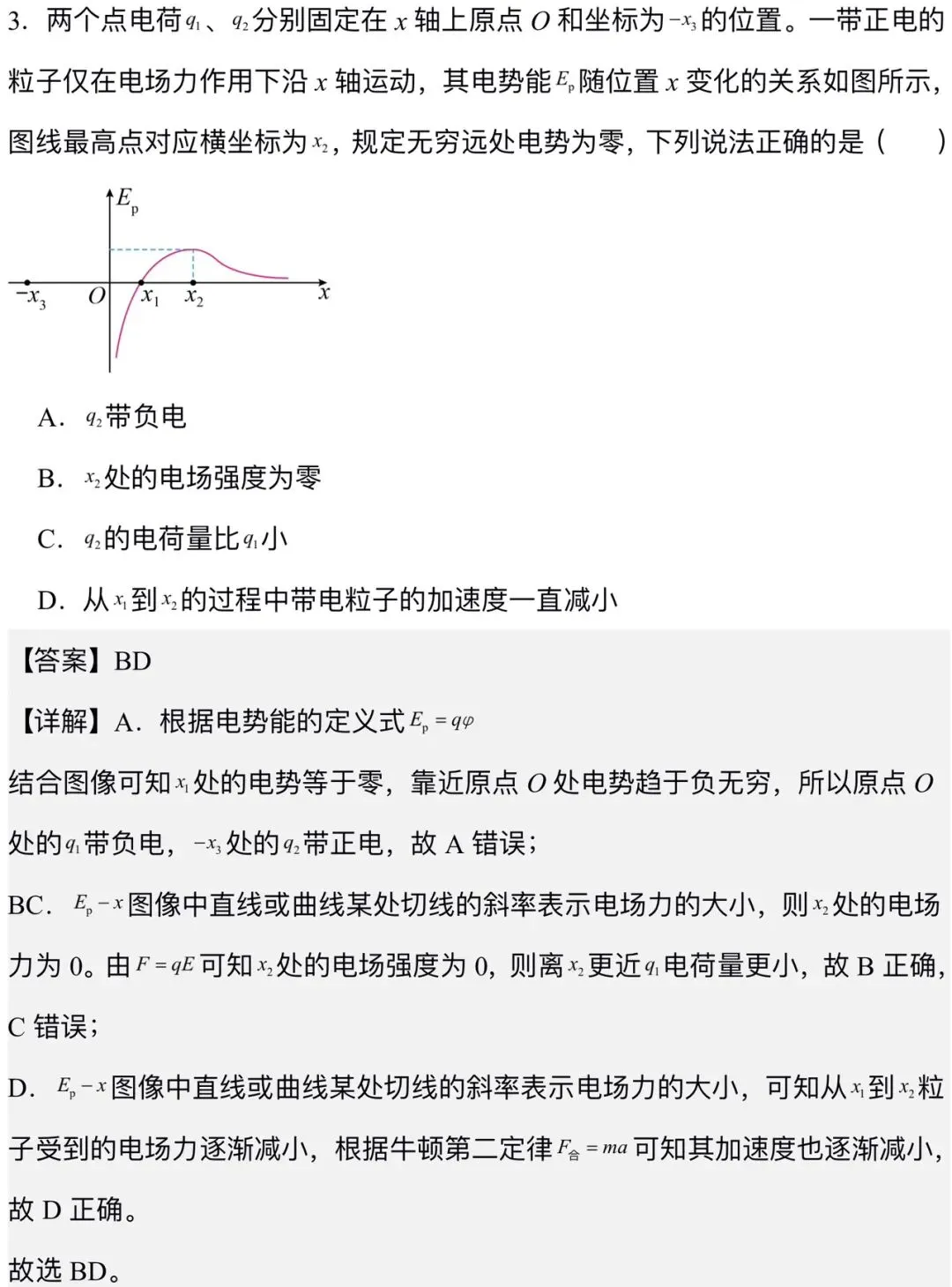

由静电力做功与电势能变化关系：W电＝F电x＝－ΔEp知，切线斜率的绝对值等于电荷在某位置受到的静电力大小。 (3)根据Ep－x图像各位置电势能的大小，结合电荷的电性，可以判断在x轴上各点电势的高低。 💡小练习
静电场图像题看似复杂，实则套路唯一！牢牢记住：φ-x 看斜率、E-x 看面积、Ep-x 看受力。分清每类图像的物理意义，避开零电势、零场强的易错陷阱，考场遇到这类题型就能快速秒杀、稳稳拿分💯
一、核心图像总览 📌
1．φ－x图像
2．E－x图像
3．Ep－x图像

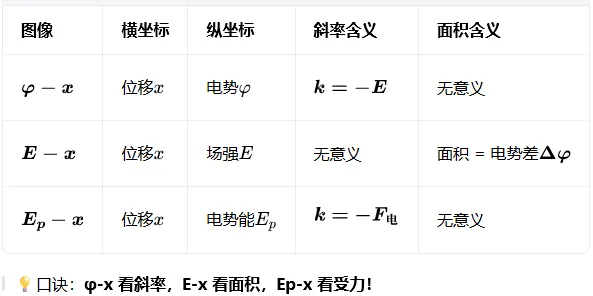

二、一张表快速对比记忆 📋

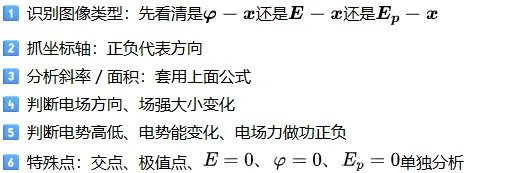

三、通用解题步骤 ✅

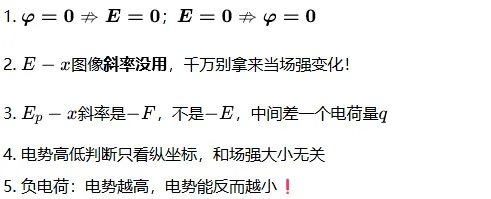

四、高频易错汇总 ⚠️
