远心物镜光学系统设计遇瓶颈?OAS 软件提供专业解决方案

简介

案例设置与操作

模型构建

本案例基于 OAS 软件的成像设计与光机建模功能，完成远心物镜光学系统的精准建模，还原前组大口径透镜、中继校正透镜组及后组成像透镜的几何形貌、材料特性与空间装配关系，匹配工业检测用远心物镜的工程设计标准。通过软件光学元件数据库，为各透镜配置高透光学玻璃材料，设定可见光工作波段，同时对镜筒等配套机械结构进行建模，统一设置表面散射与膜层特性，贴合实际光学传播规律。

探测器与参数设置

为精准捕捉远心物镜的成像与光路信息，对 OAS 软件的成像探测器进行精细化配置，根据远心物镜的放大倍率、工作距离设定探测接收范围与分辨率，同步设置光线追迹的能量阈值，有效排除系统噪声干扰。在光学参数设置中，精准定义物方远心光路的孔径光阑位置、视场角等核心参数，为后续仿真分析奠定基础。

分析优化

通过 OAS 软件的序列光线追迹核心功能，生成远心物镜的三维光路传播图，直观呈现轴上与轴外光线的传播路径。借助软件的像质评估工具，生成 MTF 曲线、点列图、波前图等分析结果，量化评估系统分辨率、畸变与像差水平，通过内置优化算法实现像差自动校正与多目标迭代优化。同时利用软件杂散光分析功能，识别系统内鬼像、散射等杂散光干扰源，定位关键影响区域并提出优化方案。

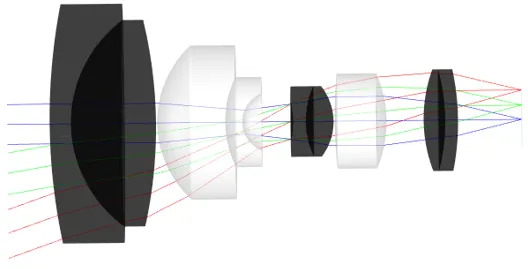

远心物镜

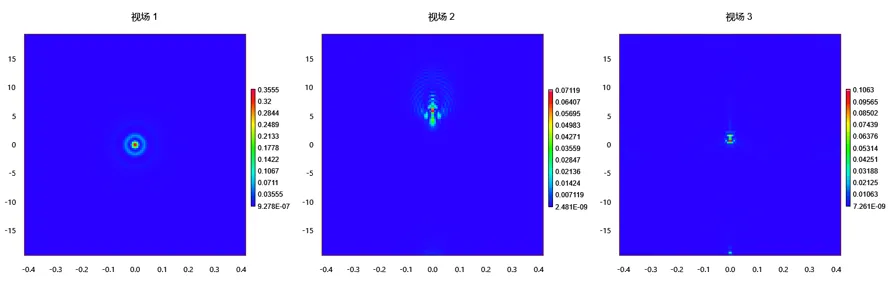

惠更斯PSF

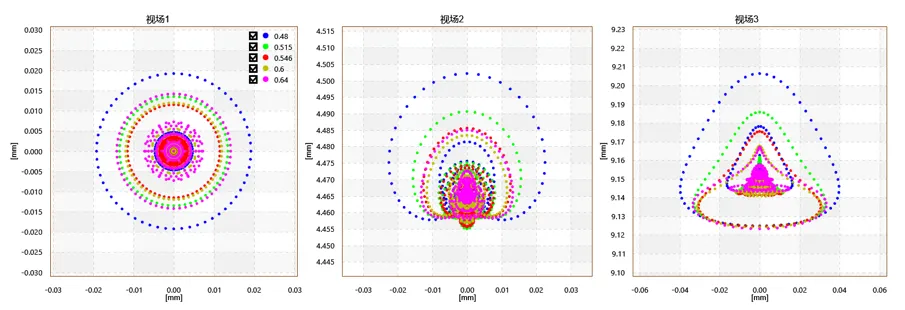

点列图

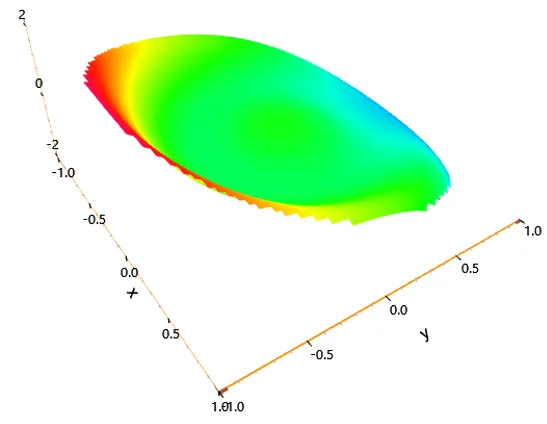

波像差图

总结
