2.2 设计概况

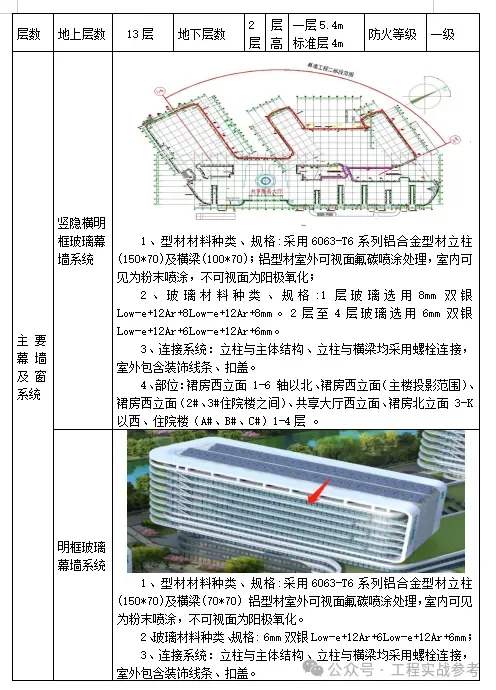

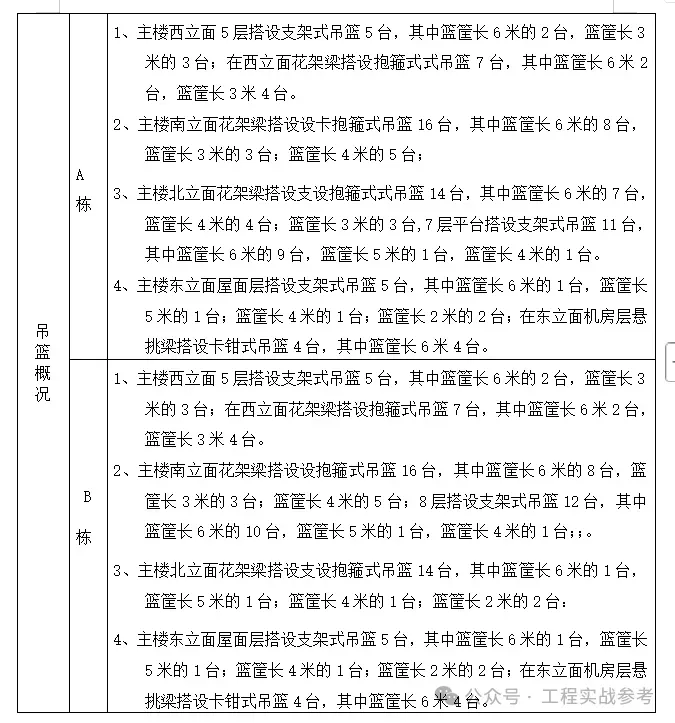

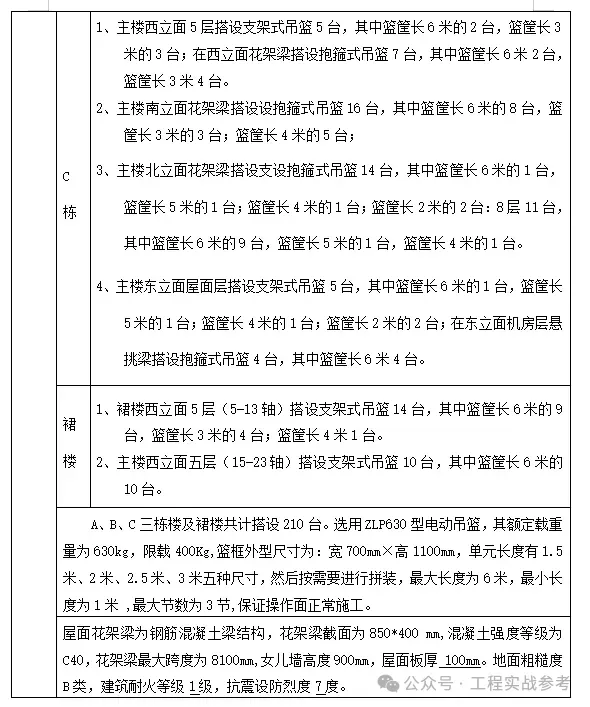

2.2.1幕墙设计概况

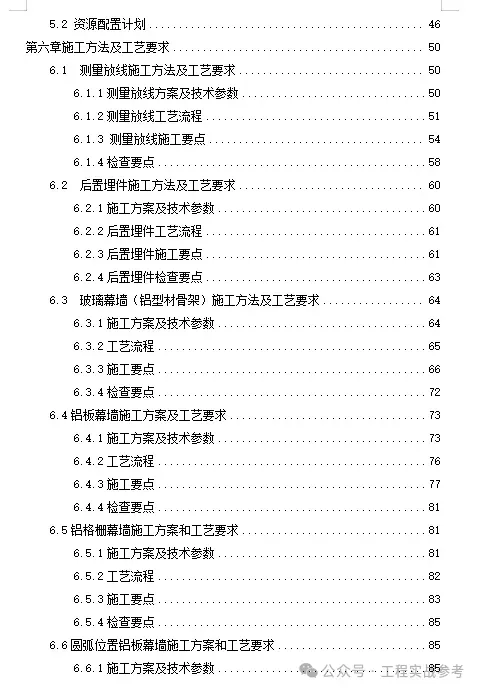

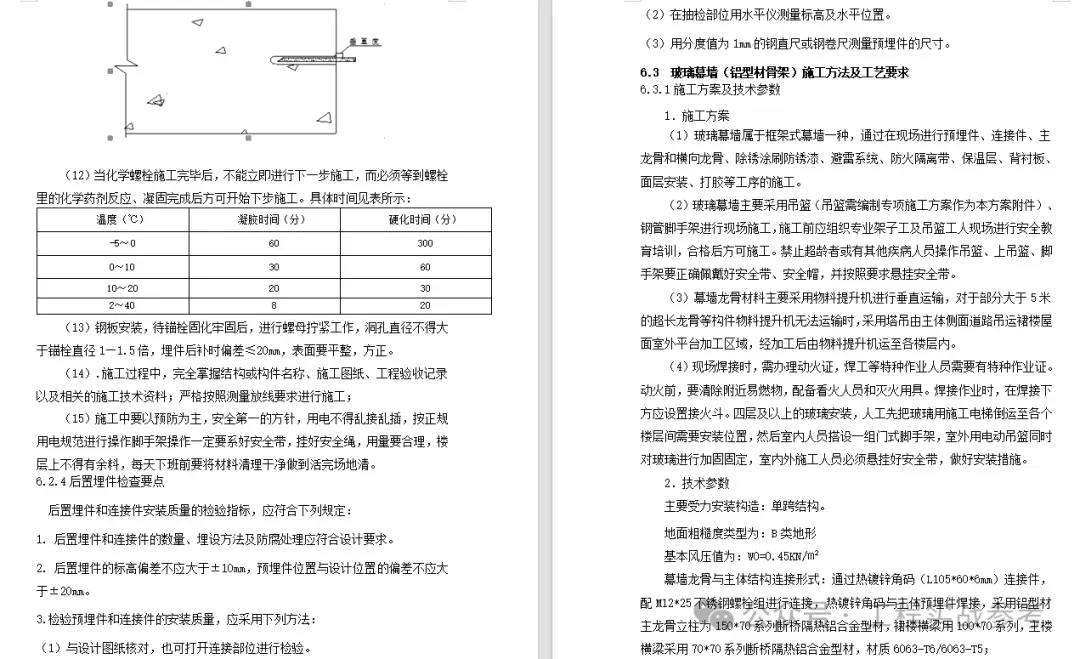

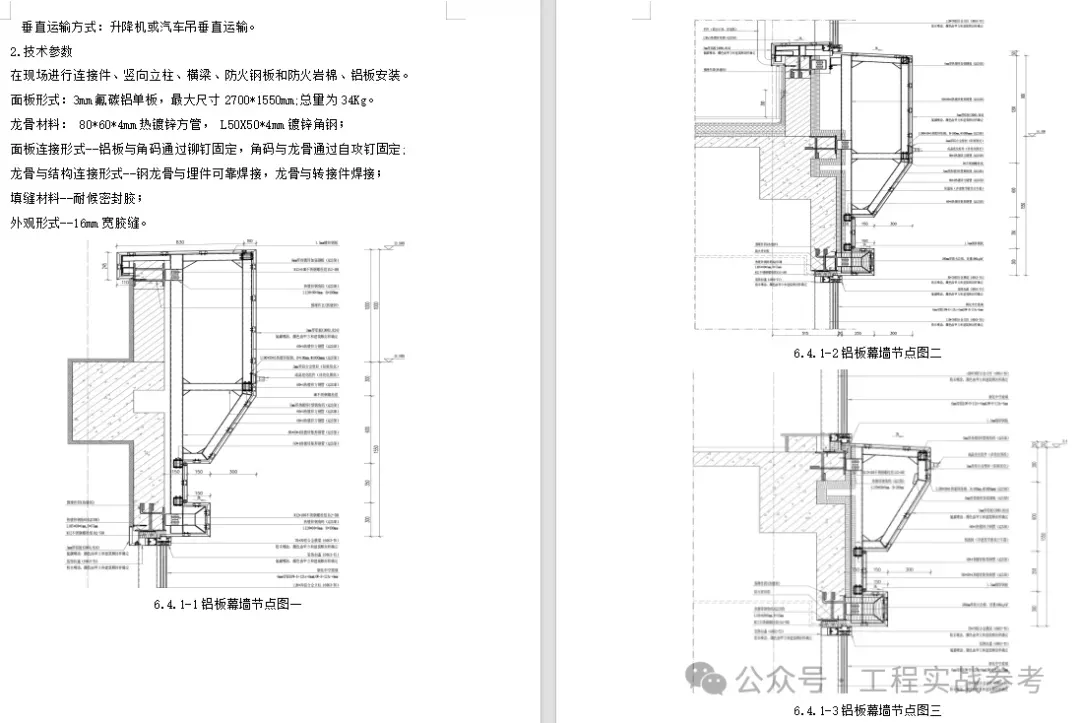

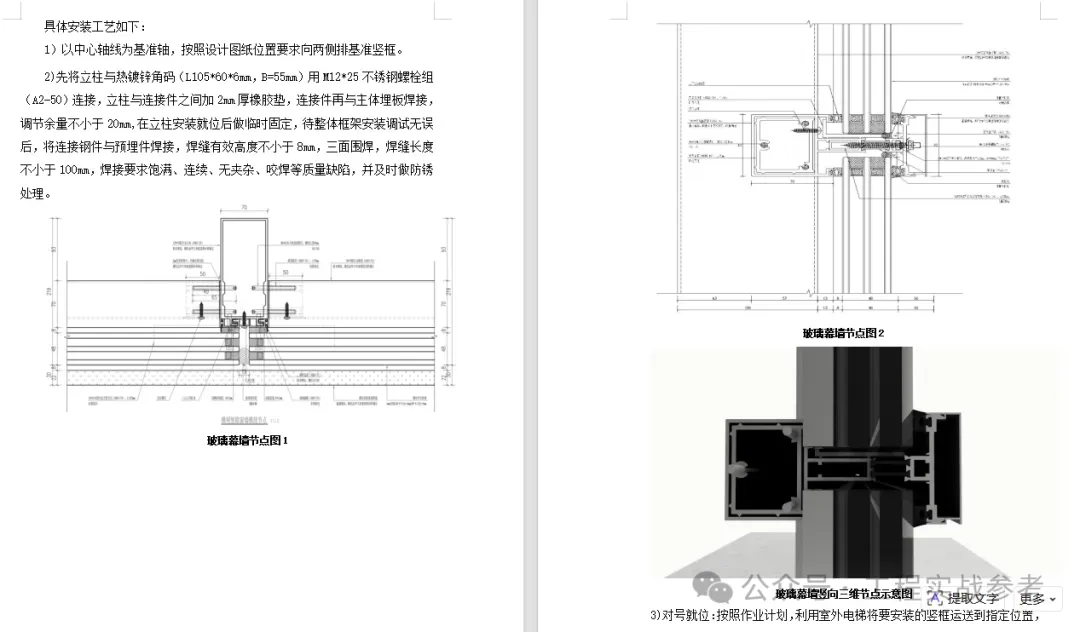

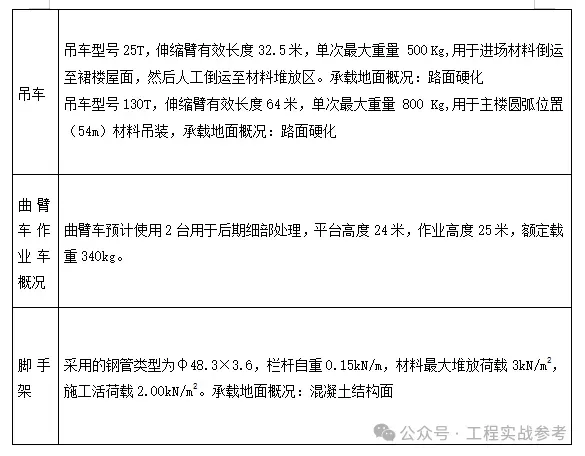

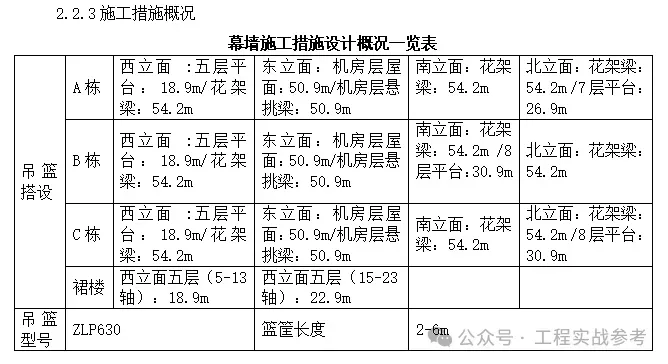

第六章施工方法及工艺要求

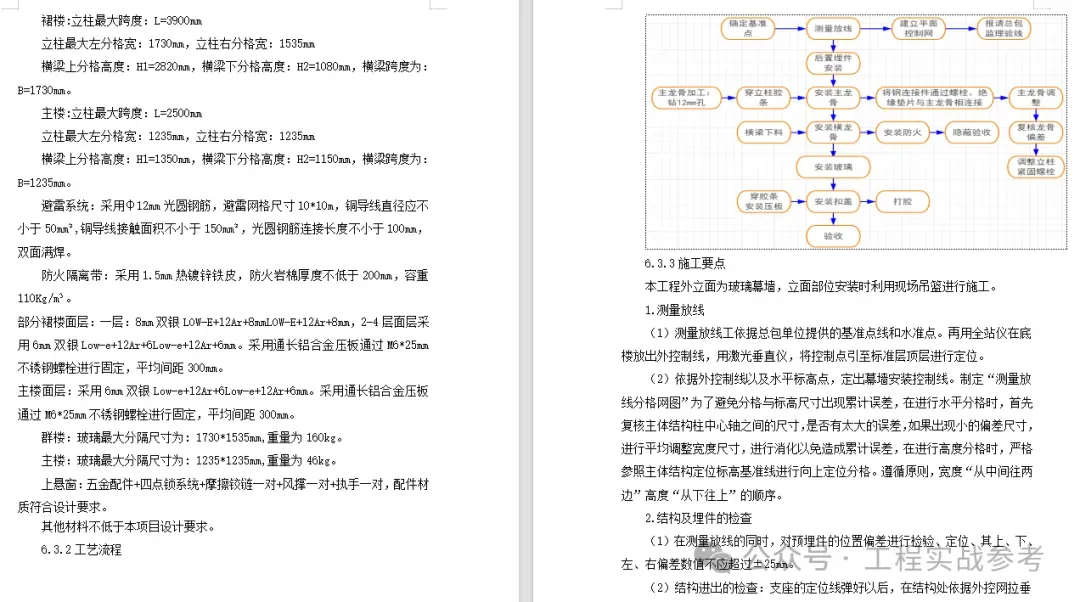

6.1  测量放线施工方法及工艺要求

6.1.1测量放线方案及技术参数

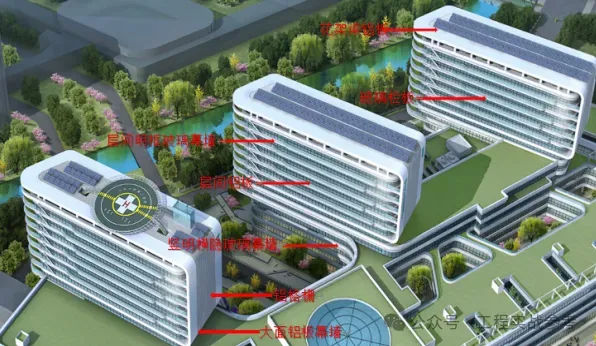

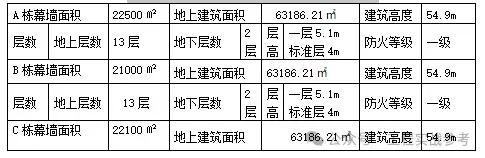

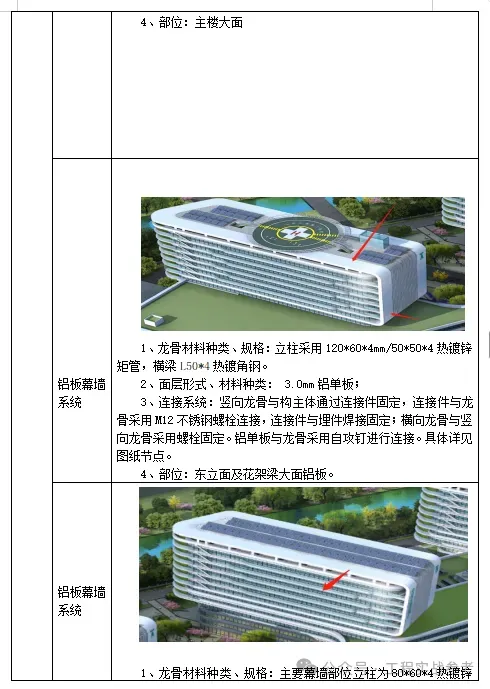

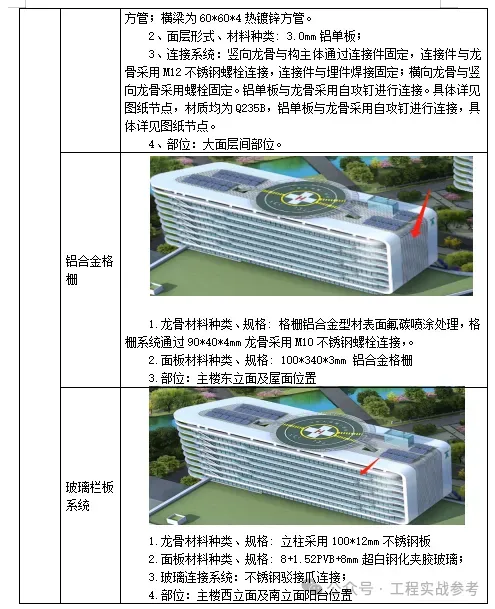

1、本项目总建筑面积176777.43㎡，地下2层，地上13层，裙楼4层，建筑高度54.9m（室外地坪至屋面面层），主体结构形式：框架-核心筒结构。裙楼采用竖明横隐玻璃幕墙系统(1层~4层)，主楼采用明框玻璃幕墙系统(4层~顶层)。东立面平面位置为格栅幕墙+铝板幕墙系统(4层~顶层)，东立面圆弧造型铝板外挑最大处宽达3.2米，西立面外立面造型铝板+玻璃栏板。本项目幕墙系统种类繁多，要求施工作业前期放线务必准确，过程施工严格把控，保证施工完达到设计效果。

2、为了保证建筑总体结构符合设计文件的要求，施工中避免差错，项目部在施工前必须把总包单位提交的基准点（水平轴线、标高点）进行复测。凡是与原来的成果或点位的差异在允许的范围内时，一律以原有的成果为准，不作改动，对经过多次复测，复核原有成果有误或点位有较大变动时，应报有关总包、监理单位，经各方复核及协商确定方案后，才能改动。

3、对出现的误差进行适当的分配，经检查确认后，填写轴线、控制线实测角度、尺寸、记录表，报送监理等单位备案。

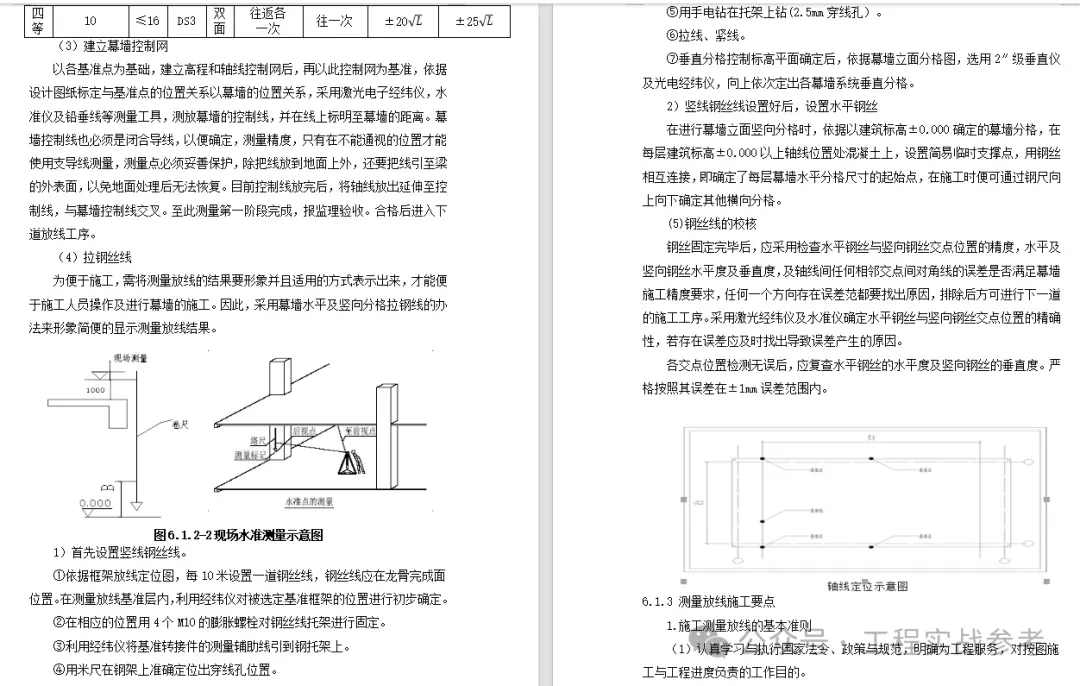

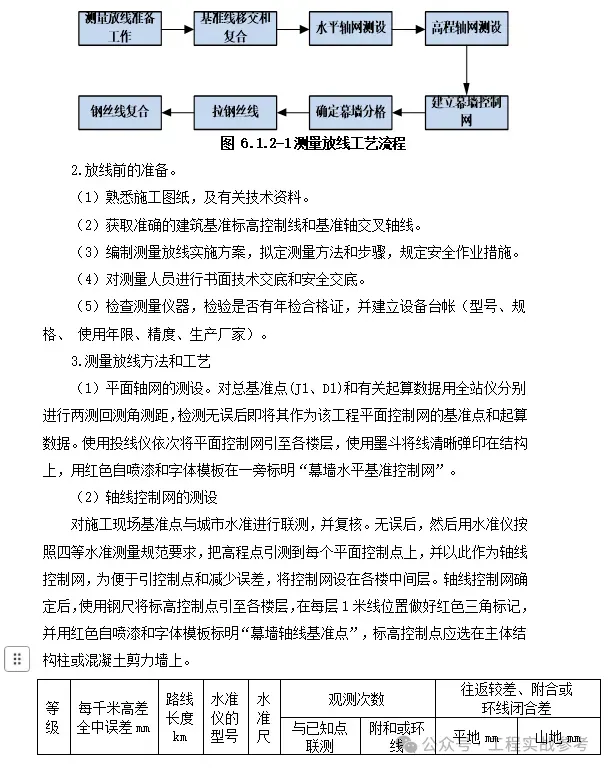

4、测量放线工程依据室外控制个基准点和建筑1米标高线，使用全站仪或者经纬仪在楼层底部放出幕墙外控制线，并将每层控制点引入对应各层做出标记。

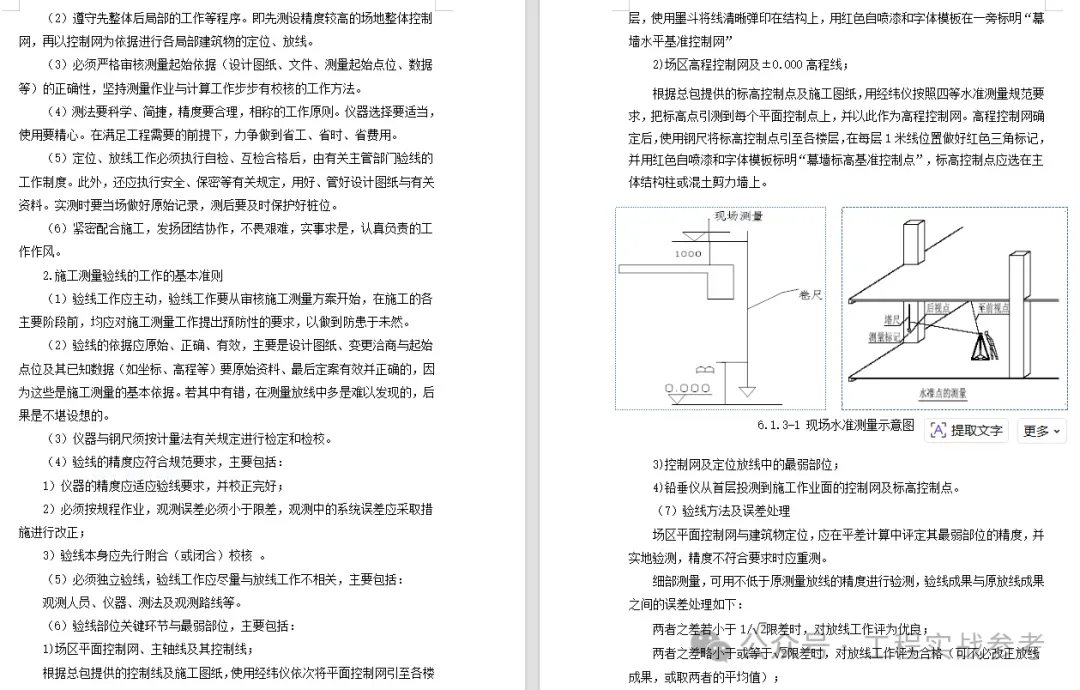

5、依据外控制线及标高线，确定出幕墙安装控制分格网，为避免分格与标高出现累计误差，在进行水平分格时，首先复核主体结构柱中心轴线之间的尺寸，复核主体结构尺寸。出现小的偏差尺寸，进行平均调整宽度尺寸。在进行高度分格时，严格按照首层标高控制线向上定位分格，并采用每层标高控制点进行校核。放线遵循，横向分格“从中间向两边”，纵向分格“从下向上”的原则。

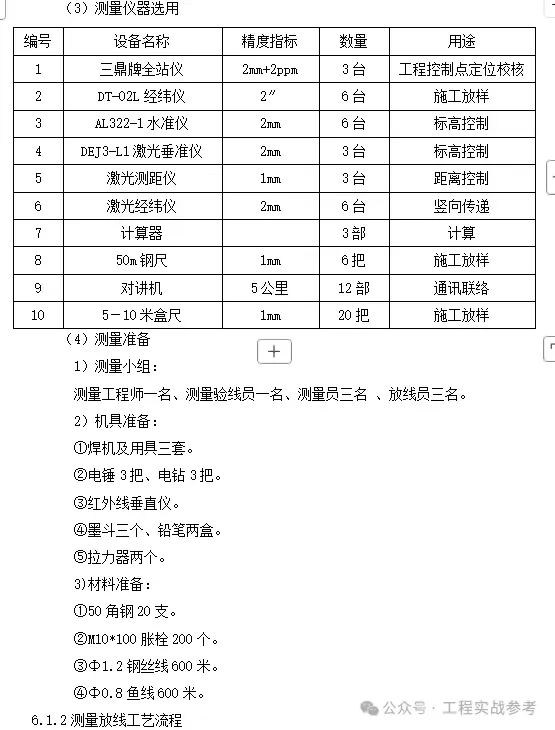

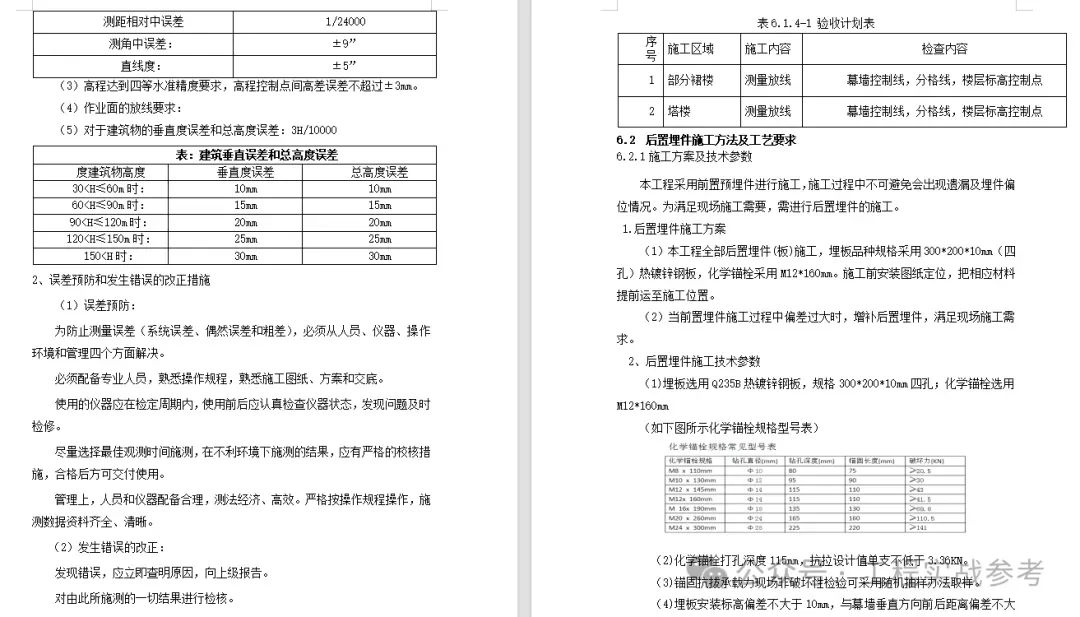

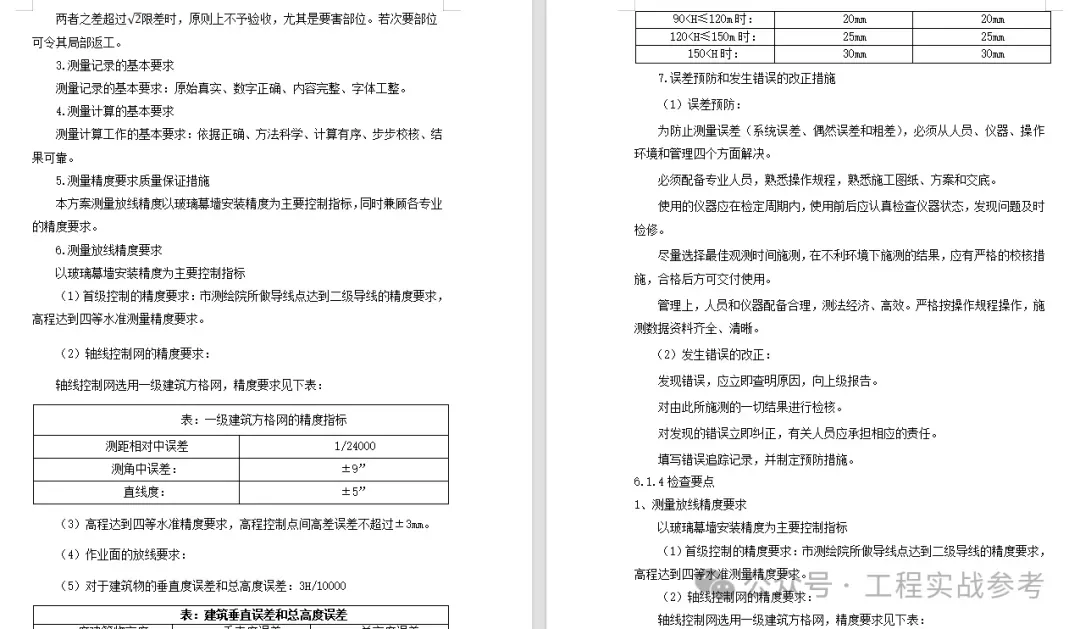

6、测量放线技术参数

（1）采用三维坐标定位法进行幕墙施工测量放线。

（2）运用全站仪定位，对建筑结构施工安装，进行跟踪变形监测和幕墙控制点施工放线。保证对结构“四维”空间变形位移的精确施工测量放线和变形位移监测正确。
